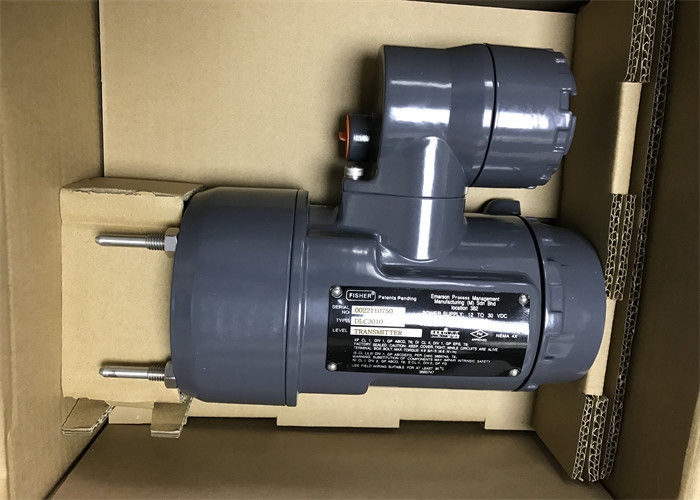

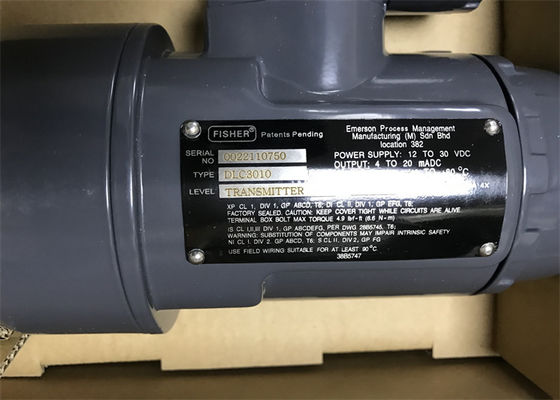

Contrôleur programmable Fisher Fieldvue de logique de PLC de régulateur de niveau de DLC3010 Digital
Caractéristiques de régulateur de niveau de DLC3010 Digital
- Pour le remplacement analogue rapide d'émetteur, l'instrument peut être configuré avec des données de capteur de défaut, la compensation immédiate, le SG différentiel de processus, et la procédure zéro/envergure seulement.
- La conversion analogique-numérique précise et à gain élevé permet la mesure des petits changements dans la variable de processus. Ceci tient compte de l'usage dans le niveau liquide, l'interface, ou les applications difficile de densité.
- Un capteur de température interne permet à représentation cohérente du régulateur de niveau numérique, en dépit des changements de température ambiante.
- Sauvegardes mécaniques conçues dans l'aide numérique de régulateur de niveau pour résister à l'abus physique souvent encouru pendant l'installation ou dans le transport, sans représentation compromettante.
- Les connexions de câblage de champ sont dans un compartiment séparé de l'électronique. Ceci protège l'électronique contre n'importe quelle humidité introduite dans le logement par le câblage de champ.
- Inclut l'autodiagnostic qui détectent une erreur qui peut rendre la mesure de variable de processus inexacte.
Spéc. de régulateur de niveau de DLC3010 Digital
| Classification de secteur |
D'une sécurité inhérente, anti-déflagrant, preuve d'allumage de la poussière, preuve de flamme, Non-incendiaire, type N
|
| Protocole de transmission |
HART®, analogue 4-20mA
|
| Interface de données |
De câble |
| Diagnostics |
Oui
|
| Montage du type |
Le bras de tube de couple de 249 séries a monté
|
| Température de fonctionnement |
La température standard |
| Contrôle de position |
Surveillance |
| Source d'énergie |
Ed (à 2 fils) actionné par boucle (à 2 fils) |
| À régulation de processus |
Niveau
|
Le régulateur de niveau numérique de Fisher FIELDVUE DLC3010 vous aide à gagner facile d'accès à l'information critique à votre opération de processus.
Recueillez les informations au sujet du processus, de l'instrument, ou du capteur utilisant le communicateur de 475 ou 375 champs. Le régulateur de niveau DLC3010 numérique peut être employé dans le mode analogue ou de HART® de signalisation numérique avec le système de DeltaV™.
Serrure de levier
La serrure de levier est incorporée à la poignée de accouplement d'accès. Quand la poignée est ouverte, elle place le levier dans le neutre
position de voyage pour l'accouplement. Dans certains cas, cette fonction est employée pour protéger l'ensemble de levier contre le mouvement violent
pendant l'expédition.
Un contrôleur DLC3010 aura une des configurations mécaniques suivantes une fois reçu :
1. Un système mis en cage entièrement assemblé et couplé de displacer de ‐ est embarqué avec la tige de displacer ou de conducteur bloquée dans
plage de fonctionnement par des moyens mécaniques. Dans ce cas, la poignée d'accès (le schéma 2) sera en position débloquée.
Enlevez le ‐ de displacer bloquant le matériel avant calibrage. (Voyez le manuel approprié d'instruction de capteur).
l'accouplement devrait être intact.
Connexions de puissance/boucle de courant
Employez le câblage cuivre ordinaire de la taille suffisante pour s'assurer que la tension à travers les terminaux numériques de régulateur de niveau fait
ne pas aller en-dessous de 12,0 volts de C.C. Reliez le signal actuel mène suivant les indications du schéma 9. Après avoir établi des rapports, revérifiez
la polarité et l'exactitude des connexions, puis rétablissent le courant.
Connexions de RDT
Une RDT qui sent les températures de processus peut être reliée au régulateur de niveau numérique. Ceci permet l'instrument
pour faire automatiquement des corrections de densité pour des changements de température. Pour les meilleurs résultats, localisez la RDT aussi proche de
le displacer comme pratique. Pour la représentation optima d'EMC, employez le fil protégé plus que 3 mètres (9,8 pieds) à
reliez la RDT. Reliez seulement une extrémité du bouclier. Reliez le bouclier ou à la prise de terre au sol interne dedans
le coffret d'extrémité d'instrument ou au thermowell de RDT. Câblez la RDT au régulateur de niveau numérique comme suit (référez-vous
le schéma 11
Connexions à deux fils de RDT
1. Reliez un fil de pullover entre les terminaux RS et R1 dans le coffret d'extrémité.
2. Reliez la RDT aux terminaux R1 et R2.
Bon service dans WTL :
> Veuillez envoyer votre RFQ pour obtenir le dernier prix.
> Normalement, nous embarquerons les articles en 1-2 semaines après que pour recevoir le paiement.
> Nous pouvons nous transporter à vous par UPS/DHL//EMS/Fedex. Veuillez nous contacter et nous emploierons vos moyens privilégiés.
> Nous avons de grandes actions et les prix sont variables, tellement parfois les prix que nous signalons ne sommes pas précis. Si nécessaire, svp contactez-nous pour des prix spécifiques.
Responsabilité :
WTL n'est pas responsable d'aucun dommage corporel ou dégats matériels résultant de l'utilisation de cet équipement. Il est
la responsabilité de l'acheteur quant à la manipulation et au fonctionnement sûrs de cet équipement et pour vérifier l'équipement est
conformité à leurs machines.
