Description

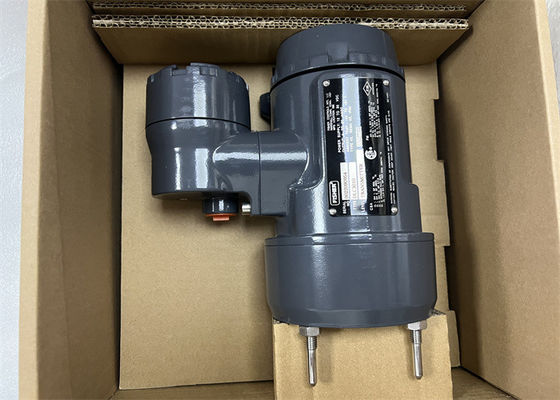

Régulateurs de niveau de DLC3010 Digital

Régulateurs de niveau DLC3010 numériques (le ‐ du schéma 1 1) sont employés avec les capteurs de niveau pour mesurer le niveau liquide, le niveau de l'interface entre deux liquides, ou la densité liquide (densité). Les changements de la densité de niveau ou exercent une force flottable sur un régulateur de niveau Introduction de D102748X012 DLC3010 Digital et des caractéristiques le displacer en août 2020 4, qui tourne l'arbre tubulaire de couple. Ce mouvement rotatoire est appliqué au régulateur de niveau numérique, transformé à un signal électrique et digitalisé. Le signal numérique est compensé et traité par conditions de configuration d'utilisateur, et converti de nouveau 4 à un signal électrique analogue du ‐ 20 mA. Le signal de sortie actuel en résultant est envoyé à un élément de témoin ou de contrôle final.

Régulateurs de niveau DLC3010 numériques niveau, interface, ou densité communiquent et sur microprocesseur sentant des instruments. En plus de la fonction normale de fournir un ‐ 4 le signal actuel de 20 milliampères, les régulateurs de niveau DLC3010 numériques, utilisant le protocole de transmissions de CERF, donnent facile d'accès à l'information critique à l'opération de processus. Vous pouvez obtenir l'information du processus, de l'instrument, ou du capteur utilisant un communicateur de champ avec des descriptions de dispositif (DDS) compatibles avec les régulateurs de niveau DLC3010 numériques. Le communicateur de The Field peut être relié au régulateur de niveau numérique ou à une boîte de jonction de champ. Utilisant le communicateur de champ, vous pouvez effectuer plusieurs opérations avec le régulateur de niveau DLC3010 numérique. Vous pouvez interroger, configurer, calibrer, ou examinez le régulateur de niveau numérique. Utilisant le protocole de CERF, l'information du champ peut être intégrée dans des systèmes de contrôle ou être reçue sur une base simple de boucle. Les régulateurs de niveau DLC3010 numériques sont conçus pour remplacer directement les émetteurs de niveau pneumatiques standard de ‐ pneumatique et électro. Les régulateurs de niveau DLC3010 numériques montent sur une grande variété 249 de capteurs de niveau mis en cage et cageless. Ils montent sur le type capteurs de niveau du displacer d'autres fabricants par l'utilisation des adaptateurs de fixation. 249 capteurs mis en cage (voir le ‐ du tableau 1 6) ? 249, bâti latéral de ‐ des capteurs 249B, 249BF, 249C, 249K, et 249L sur le navire avec le displacer ont monté à l'intérieur d'une cage en dehors du navire. (Le 249BF a mis en cage le capteur est disponible seulement l'Europe, Moyen-Orient, et en Afrique.) 249 capteurs de Cageless (voir le ‐ du tableau 1 7) ? Bâti supérieur de ‐ des capteurs 249BP, 249CP, et 249P sur le navire avec le displacer accrochant vers le bas dans le navire. ? Bâtis de ‐ de côté du capteur 249VS sur le navire avec le displacer traînant dans le navire. ? le capteur de style de ‐ de la gaufrette 249W monte sur un navire ou sur le client un ‐ a fourni la cage.

Caractéristiques

Des caractéristiques pour le régulateur de niveau DLC3010 numérique sont montrées dans des caractéristiques du ‐ 1. du tableau 1 pour les 249 que le capteur sont montrés dans le ‐ 3. du tableau 1.

Spéc. :

Disponible

Régulateur de niveau des configurations DLC3010 Digital : Bâtis sur 249 les capteurs mis en cage et cageless. Voir les tableaux 1 ‐ 7 du ‐ 6 et 1 et description de capteur. Fonction : Protocole de transmissions d'émetteur : CERF

Niveau de signal d'entrée, interface, ou densité : Mouvement rotatoire de l'arbre tubulaire de couple proportionnel aux changements du niveau liquide, du niveau d'interface, ou de la densité qui changent la flottabilité d'un displacer. La température de processus : L'interface pour le fil de 2 ‐ ou de 3 ‐ RDT de platine de 100 ohms pour sentir la température de processus, ou le ‐ facultatif d'utilisateur a écrit la température de cible pour laisser compenser des changements de densité

Le signal de sortie

Analogue : ‐ 4 20 milliampères de C.C (? le niveau, l'interface, ou la densité action-croissante directe augmente la sortie ; ou ? le niveau, l'interface, ou la densité action-croissante inverse diminue la sortie)

Saturation élevée : 20,5 mA

Basse saturation : alarme de haut de 3,8 mA : 22,5 mA

Basse alarme : 3,7 mA

Seulement un en haut des définitions hautes-basses d'alarme est disponible dans une configuration donnée. Ne 43 de NAMUR conforme quand le seuil d'alerte élevée est choisi. Digital : Le CERF des conditions d'impédance de CERF de 1200 bauds FSK (déplacement de fréquence verrouillé) doit être rencontré pour permettre la communication. L'impédance totale de shunt à travers les connexions principales de dispositif (à l'exclusion de l'impédance de maître et d'émetteur) doit être entre 230 et 600 ohms. Le CERF d'émetteur reçoivent l'impédance est défini comme :

Rx : ohms 42K et

La CX : 14 N-F

Notez cela dans la configuration point par point, analogue et la signalisation numérique sont disponible. L'instrument peut être questionné digitalement pour information, ou être placé en mode continu pour transmettre régulièrement les informations sur le processus non sollicitées digitalement. En mode multi de baisse de ‐, le courant de sortie est fixé à 4 mA, et seulement la communication numérique est disponible
