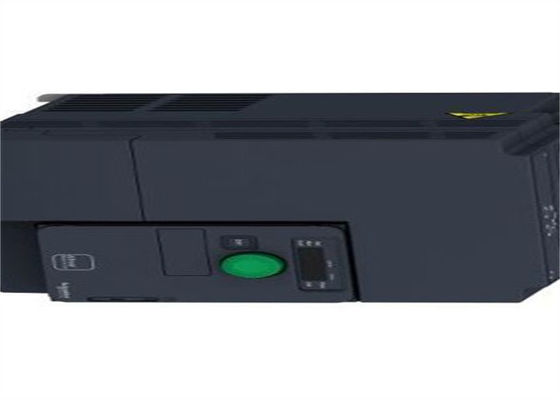

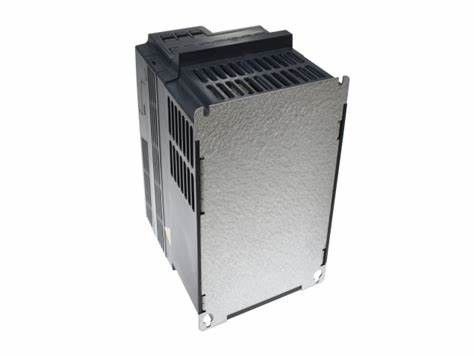

ATV320U75M3C L'entraînement à vitesse variable de Schneider Altivar usinent ATV320 7,5 le kilowatt 200-240 V

Entraînement à vitesse variable d'ATV340U30N4E Schneider, machine ATV340, 3 kilowatts d'Altivar résistants

Détails rapides

Gamme de produit
Machine ATV320 d'Altivar
Produit ou type composant
Entraînement à vitesse variable
Application spécifique de produit
Machines complexes
Variante
Version standard
Format de la commande
Contrat
Montage du mode
Bâti de mur
Protocole de port de communication
Publication périodique de Modbus
CANopen
Carte d'option
Module de communication, CANopen
module de communication, EtherCAT
module de communication, DP V1 de Profibus
module de communication, PROFINET
module de communication, Ethernet Powerlink
module de communication, EtherNet/IP
module de communication, DeviceNet
[Nous] tension assignée demandée
200… 240 V - 15… 10 %
Courant de sortie nominal
33,0 A
Kilowatt de puissance de moteur
7,5 kilowatts résistants
Filtre d'EMC
Sans filtre d'EMC
Degré d'IP de protection
IP20
Complémentaire
Nombre discret d'entrée
7
Type discret d'entrée
Couple sûr de STO, 24 kOhm de V DC1.5
Entrées de la logique DI1… DI6, 24 dc de V 30 V)
DI5 programmable comme entrée 0 d'impulsion… 30 kilohertz, 24 dc de V 30 V)
Logique discrète d'entrée
Logique positive (source)
Logique négative (évier)
Nombre discret de sortie
3
Type discret de sortie
Collecteur ouvert DQ+ 0… 1 kilohertz 30 de dc de V 100 mA
Collecteur ouvert DQ- 0… 1 kilohertz 30 de dc de V 100 mA
Nombre d'entrée analogique
3
Type d'entrée analogique
AI1 tension 0… 10 bits du kOhm 10 de dc 30 de V
Tension AI2 différentielle bipolaire +/- 10 bits du kOhm 10 de dc 30 de V
Courant AI3 0… 20 mA (ou 4-20 mA, x-20 mA, 20 x mA ou d'autres modèles par configuration) bits de 250 ohms 10
Nombre de sortie analogique
1
Type de sortie analogique
AQ1 actuel Logiciel-configurable 0… 20 bits de l'ohm 10 de mA 800
tension Logiciel-configurable AQ1 0… 10 bits de l'ohm 10 de dc 470 de V
Type de sortie de relais
Logique configurable R1A 1 de relais PAS 100000 cycles
Cycles configurables de la logique R1B 1 OR 100000 de relais
Logique configurable R1C de relais
Logique configurable R2A 1 de relais PAS 100000 cycles
Logique configurable R2C de relais
Courant de changement maximum
Sortie R1A, R1B, R1C résistif, phi de relais de cos = 1 3 C.A. d'A 250 V
Sortie R1A, R1B, R1C résistif, phi de relais de cos = 1 3 C.C d'A 30 V
Sortie R1A, R1B, R1C, R2A, R2C inductif, phi de relais de cos = 0,4 7 Mme 2 Un C.A. de 250 V
Sortie R1A, R1B, R1C, R2A, R2C inductif, phi de relais de cos = 0,4 7 Mme 2 Un C.C de 30 V
Sortie R2A, R2C résistif, phi de relais de cos = 1 5 C.A. d'A 250 V
Sortie R2A, R2C résistif, phi de relais de cos = 1 5 C.C d'A 30 V
Courant de changement minimum
Sortie R1A, R1B, R1C, R2A, C.C de relais de R2C 5 mA 24 V
Méthode d'accès
Esclave CANopen
opération de 4 quarts de cercle possible
Vrai
Profil asynchrone de contrôle de moteur
Rapport de tension/fréquence, 5 points
Jaillissez le contrôle de vecteur sans capteur, norme
Rapport de tension/fréquence - économiseur d'énergie, U/f quadratique
Jaillissez le contrôle de vecteur sans capteur - économie d'énergie
Rapport de tension/fréquence, 2 points
Profil de contrôle de moteur synchrone
Contrôle de vecteur sans capteur
Fréquence de sortie maximum
0,599 kilohertz
La coupure couplent excessivement
170… 200 % de couple nominal de moteur
Rampes d'accélération et de décélération
Linéaire
U
S
PARCE QUE
Commutation de rampe
Accélération/adaptation rampe de décélération
Accélération/arrêt automatique de décélération avec l'injection de C.C
Compensation de glissement de moteur
Automatique quoi que la charge
0… 300 % réglable
Non disponible dans le rapport de tension/fréquence (2 ou 5 points)
Fréquence de changement
2… 16 kilohertz de réglable
4… 16 kilohertz avec sous-solliciter le facteur
Fréquence de changement nominale
4 kilohertz
Freinage à l'arrêt
Par l'injection de C.C
Couperet de frein intégré
Vrai
Ligne courant
45,3 des 200 V résistants)
38,2 des 240 V résistants)
Courant d'entrée maximum par phase
45,3 A
Tension de sortie maximum
240 V
Puissance apparente
15,9 KVAs 240 V de résistant)
Fréquence de réseau
50-60 hertz
Tolérance symétrique relative de fréquence de réseau
5 %
Ligne éventuelle ISC
ka 22
Charge basse actuelle à la surcharge élevée
33,0 A
Dissipation de puissance dans W
Fan 293,0 W 200 V 4 kilohertz
Avec la vitesse de Safely Limited de fonction de sécurité (SLS)
Vrai
Avec la gestion sûre de frein de fonction de sécurité (SBC/SBT)
Faux
Avec l'arrêt de fonctionnement de coffre-fort de fonction de sécurité (SOS)
Faux
Avec la position sûre de fonction de sécurité (PS)
Faux
Avec la logique programmable sûre de fonction de sécurité
Faux
Avec le moniteur sûr de vitesse de fonction de sécurité (SSM)
Faux
Avec l'arrêt sûr 1 (SS1) de fonction de sécurité
Vrai
Avec l'arrêt sûr 2 (SS2) de fct de sft
Faux
Avec le couple sûr de fonction de sécurité outre de (STO)
Vrai
Avec la position de Safely Limited de fonction de sécurité (SLP)
Faux
Avec la direction sûre de fonction de sécurité (IDS)
Faux
Type de protection
La phase d'entrée casse la commande
Surintensité entre les phases de sortie et la commande de la terre
Commande de surchauffe de protection
Court-circuit entre la commande de phases de moteur
Commande de protection thermique
Largeur
5,91 dans (150 millimètres)
Taille
9,13 dans (232,0 millimètres)
Profondeur
7,01 dans (178,0 millimètres)
Poids de produit
7,94 livres (USA) (3,6 kilogrammes)
Environnement
Position d'opération
Verticale +/- 10 degrés
Certifications de produit
CE
ATEX
NOM
GOST
EAC
RCM
Kc
inscription
CE
ATEX
UL
CSA
EAC
RCM
Normes
EN/IEC 61800-5-1
Compatibilité électromagnétique
Le CEI 61000-4-2 du niveau 3 d'essai d'immunité de décharge électrostatique
Le CEI rayonné 61000-4-3 du niveau 3 d'essai d'immunité de champ électromagnétique de radiofréquence
Coupure rapide électrique/CEI éclaté 61000-4-4 du niveau 4 d'essai d'immunité
1.2/50 µs - le 8/20 CEI 61000-4-5 du niveau 3 d'essai d'immunité de montée subite de µs
Le CEI conduit 61000-4-6 du niveau 3 d'essai d'immunité de radiofréquence
Le CEI 61000-4-11 d'essai d'immunité d'immersions et d'interruptions de tension
Classe environnementale (lors du fonctionnement)
Classe 3C3 selon le CEI 60721-3-3
Classe 3S2 selon le CEI 60721-3-3
Accélération maximum sous l'impact de choc (lors du fonctionnement)
² de 150 m/s à Mme 11
Accélération maximum sous l'effort vibratoire (lors du fonctionnement)
² 10m/s à 13… 200 hertz
Débattement maximum sous la charge vibratoire (lors du fonctionnement)
1,5 millimètres à 2… 13 hertz
Hygrométrie autorisée (lors du fonctionnement)
Classe 3K5 selon en 60721-3
Volume d'air de refroidissement
15850,61 Gal/hr (USA) (60 m3/h)
Catégorie de surtension
III
Boucle réglementaire
Régulateur réglable de PID
Exactitude de vitesse
+/- 10 % du glissement nominal 0,2 Tn au Tn
Degré de pollution
2
La température ambiante de transport aérien
-13… °F 158 (- °C) 25… 70
Température de l'air ambiante pour l'opération
°F 14… 122 (- °C) 10… 50 sans sous-sollicitation
°F 122… 140 (°C) 50… 60 avec sous-solliciter le facteur
Température de l'air ambiante pour le stockage
-13… °F 158 (- °C) 25… 70
Détails de commande et de expédition
Catégorie
22153-ATV320/ATV312/ATV32 (10 PAR 30HP)
Programme de remise
CP4B
GTIN
3606480966682
Retour à la position normale
Oui
Pays d'origine
Identification
Unités de emballage
Type d'unité de paquet 1
PCE
Nombre d'unités en paquet 1
1
Taille du paquet 1
7,68 dans (19,500 cm)
Largeur du paquet 1
8,66 dans (22,000 cm)
Longueur du paquet 1
12,99 dans (33,000 cm)
Paquet 1 poids
9,46 livres (USA) (4,291 kilogrammes)
Type d'unité de paquet 2
P06
Nombre d'unités en paquet 2
10
Taille du paquet 2
29,53 dans (75,000 cm)
Largeur du paquet 2
23,62 dans (60,000 cm)
Longueur du paquet 2
31,50 dans (80,000 cm)
Paquet 2 poids
124,58 livres (USA) (56,510 kilogrammes)

D'AUTRES PRODUITS SUPÉRIEURS

La chaîne de la machine ATV320 d'Altivar est une offre des entraînements à vitesse variable conçus pour les fabricants de matériel (OEM). Son facteur de forme compact permet l'empilement vertical des commandes à l'intérieur des cadres de machine. Cela fonctionne à une puissance évaluée jusqu'à 7.5kW/à 10hp et à une tension évaluée de 200V à C.A. 240V. Sa conception robuste avec la classe du CEI 60721-3-3 que 3C3 a enduit des cartes électronique laisse prolonger la disponibilité de machine en conditions environnementales dures, par exemple aux températures ambiantes de jusqu'à 60°C sans besoin du refroidissement supplémentaire. Elle incorpore des fonctions appropriées aux applications les plus communes, y compris l'exactitude de couple et de vitesse à la représentation dynamique très à vitesse réduite et élevée avec le contrôle de vecteur de flux sans capteur et la plage de fréquence prolongée pour les moteurs ultra-rapides. Elle incorpore également la connexion parallèle des moteurs et les commandes spéciales utilisant le rapport de tension/fréquence et l'exactitude statique de vitesse et l'économie d'énergie pour les moteurs synchrones de boucle ouverte. Elle pèse 3.6kg et ses dimensions sont 150mm larges, 232mm hauts, 178mm profondément. Le logiciel d'entraînement inclut 5 fonctions de sécurité qui aident des machines pour répondre à des exigences de sécurité, si elles sont employées en même temps qu'un module de sécurité de Preventa. Ces fonctions de sécurité sont configurées utilisant le logiciel de SoMove. La machine ATV320 d'Altivar a été conçue pour les fabricants de matériel (OEM) qui répond à des exigences simples et avancées d'application couvertes pour l'emballage, la manipulation de matériel, le textile, le fonctionnement de matériel, les déclencheurs mécaniques et le levage. Elle se conforme au CEI, à l'UL, au TUV, au kc et à d'autres normes internationales. Montant les accessoires et les options externes (résistances de freinage, la ligne obstructions, les obstructions de moteur, les filtres supplémentaires d'EMC) sont disponibles avec la machine ATV320 d'Altivar conduit. Le type des accessoires externes et d'options dépend de l'estimation d'entraînement. Le produit est livré en deux paquets. Il est conçu pour être monté dans la position verticale (+/- ° 10) sur un panneau, grâce à 4 trous de réparation. Il est entièrement intégré à l'intérieur de la machine d'EcoStruxure de Schneider Electric par DTM. Il est possible de configurer, commander, et diagnostique les commandes ATV320 directement dans le logiciel de SoMachine et de SoMove au moyen de la même brique de logiciel (DTM). Il est qui respecte l'environnement et est conforme aux directives telles que RoHS, WEEE, etc.relating à la protection de l'environnement.
