Module composant d'IC695ALG626 GE du contrôleur d'automation programmable de PACSystem RX3i
Caractéristiques pour le contrôleur programmable IC694MDL660 de logique de PLC
Marque GE Fanuc
Fabricant GE Fanuc
Fabricant GE Intelligent Platforms (ancien) ; Emerson Automation (actuel)
Série PACSystem RX3i
Série PACSystem Rx3i
Numéro de la pièce IC694MDL655
Module d'entrée discret de description de produit
Non des canaux trente-deux (32)
Numéro de la pièce IC694MDL660
Type module d'entrée
Entrées 32
No. de groupes quatre de sortie (4)
No. de groupes huit (8) canaux par groupe
C.C évalué de la tension 24V
Canaux par groupe huit (8)
Câblage du positif de configuration/de logique négative
Gamme de signal d'entrée 0-30 volts continu
Chaîne de tension d'entrée 0-30 volts continu
Isolement : Champ à la carte mère -250 VCA (optique) continus ; 1500 VCA pour une minute ; Groupe pour grouper - 250VAC continu ; 1500 VCA pour une minute
Tension d'entrée nominale 24 volts continu
De l'isolement 250V C.A.C.A. et 1500V par minute
Tension d'entrée nominale 24 volts continu
Courant d'entrée 7,0 mA à la tension évaluée
Aspiration actuelle 195 mA @ 5VDC ; 224 mA @ 24 volts continu
Temps de filtre d'entrée 0.5ms, 1.0ms, 2.0ms, 5ms, 10ms, 50ms et 100ms
Courant maximum d'irruption 4,78 A pour Mme 10
Sur la tension d'état 11,5 - 30 volts continu
Puissance 300 mA
Outre de la tension d'état 0 - +5 volts continu
Outils de diagnostic oui. TB qui fait rapport à l'unité centrale de traitement
Aspiration actuelle 300 mA
Sur le courant d'état 3,2 mA
Courant d'entrée 7 mA par canal
Temps 0.5ms, 1.0ms, 2.0ms, 5ms, 10ms, 50ms et 100ms de filtre d'entrée, sélectionnables par module
Outre du courant d'état 1,1 mA
Unité centrale de traitement 2,90 de la compatibilité RX3i ou plus grand
Le temps de réponse 0.5ms, 1.0ms, 2.0ms, 5.0ms, 10.0ms, 50.0ms et 100.0ms (selon l'arrangement de filtre)
Le temps de réponse, typique selon le temps choisi de filtre
Outre du temps de réponse 0.5ms, 1.0ms, 2.0ms, 5.0ms, 10.0ms, 50.0ms et 100.0ms (selon l'arrangement de filtre)
Le temps de réponse, maximum selon le temps choisi de filtre
Statut de cycle de vie du produit actif
D'AUTRES PRODUITS SUPÉRIEURS
| Moteur de Yasakawa, SG de conducteur |
Moteur HC-, ha de Mitsubishi |
| Modules 1C-, 5X- de Westinghouse |
Emerson VE, kJ |
| Comité technique de Honeywell, TK |
Modules IC de GE - |
| Module d'ABB |
Module 1756-, 1759 d'ab - écran tactile 2711- |
| M. d'entraînement de Mitsubishi, moteur ha -, HC |
Emerson MoudlesVE-, kJ - |
| Moteur A0-, commande de Fanuc |
Émetteur EJA- de Yokogawa |
| Émetteur 3051- de Rosemount |
Module 140- de Schneider |
| Moteur de Panasonic, lecteur MH |
Module 6ES-, écran tactile 6AV- de Siemens |

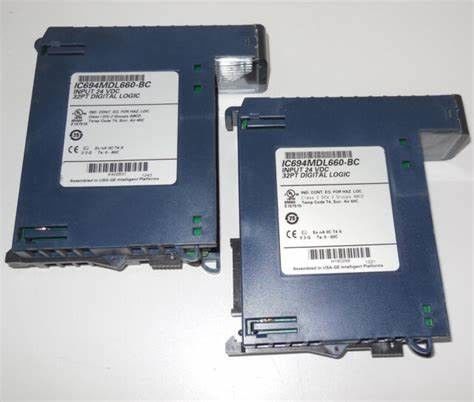

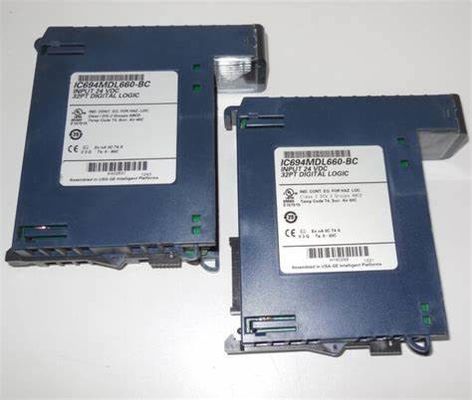

L'IC694MDL660 est un module composant de la famille du contrôleur d'automation programmable de PACSystem RX3i (PAC) que ce module est à l'origine produit par la plate-forme intelligente de GE, maintenant actuellement sous Emerson Automation. Ce module est une haute densité, trente-deux (32) canaux d'entrée de point avec l'isolement de groupe spécifiquement, quatre (4) groupes de huit (8) canaux chacun d'entrée. L'IC694MDL660 est conçu pour accepter la tension de signal d'entrée de 0-30 volts continu avec l'entrée nominale de 24 volts continu avec un courant d'entrée de 7,0 mA par point à la tension évaluée. Chaque canal de ce module a une gamme de tension de Sur-état de 11.5-30 volts continu tandis que la tension hors état est de 0-5 volts continu. Le courant maximum de Sur-état est de 3,2 mA tandis que le courant hors état maximum est de 1,1 mA. Des temps configurables de filtre peuvent également être choisis afin de régler avec précision chaque canal d'entrée. Les filtres sélectionnables d'entrée tels que 0.5ms, 1.0ms, 2.0ms, 5ms, 10ms, 50ms, et 100ms permettent au module d'ignorer la détection de faux négatif et de faux positif qui sont normalement provoqués par des facteurs environnementaux et mécaniques tels que la poussière et le debounce. Les arrangements choisis de filtre deviennent le temps de réponse marche-arrêt des points d'entrée. Ce module exige l'utilisation des TB à haute densité particulièrement de style de la boîte avec le numéro de catalogue IC694TBB032 ou de style du ressort avec le TB d'avant du numéro de catalogue IC694TBS032. Chaque canal d'entrée a consacré les indicateurs de l'entrée LED qui dépeignent l'état de logique du dispositif. La logique 1 est dépeinte quand la LED est illuminée indiquant que le canal d'entrée reçoit activement le courant d'entrée autrement, la LED est inactive.
Le module d'entrée IC694MDL660 est un module d'entrée de logique qui a été fabriqué par automation de GE Fanuc et inclus de la série de RX3i PACSystem. Il est fait pour être employé avec les supports de RX3i. Ce module vient avec 32 entrées qui peuvent fonctionner sous la logique positive ou négative. Ces entrées sont divisées en différents groupes et chacun d'eux peut fonctionner à une tension maximum de 30 volts. Les 4 groupes d'entrées chacun ont leur connexion commune. L'estimation de tension d'isolement entre ces groupes monte à 250 volts volts continus et jusqu'à 1500 à C.A. à C.A. pour 1 minute. Le module d'entrée de logique de l'automation IC694MDL660 de GE Fanuc vient avec une tension de 24 volts de C.C et chacune des entrées fonctionne avec une gamme de tension d'entrée qui va de 0 à 30 volts de C.C.
Le module d'entrée de logique de l'automation IC694MDL660 de GE Fanuc vient avec des temps sélectionnables de filtre d'entrée qui vont de pendant 0,5 millisecondes à pendant 100 millisecondes. Les temps de réponse marche-arrêt seront placés après que les utilisateurs aient établi un temps de filtre. Le module a une puissance de 300 milliampères, y compris toutes les entrées. Le module d'entrée de logique de l'automation IC694MDL660 de GE Fanuc inclut un outil de diagnostics qui se compose d'un TB qui des rapports directement à l'unité centrale de traitement de RX3i. Le module a un courant de 7,0 milliampères par entrée à la tension évaluée. Une des conditions pour l'application correcte de ce module est qu'elle doit être fixée à une unité centrale de traitement de RX3i qui est la version 2,90 ou plus tard. Elle ne doit pas être employée avec une unité centrale de traitement de la série 30-90 puisqu'elle n'est pas compatible. La résolution du module est 48 bits d'entrée et 16 bits de sortie.
Produits semblables du contrôleur programmable IC695ALG626 de logique de PLC
CONSEIL DE LA RÉFÉRENCE IC3600AVRA1
CONSEIL D'IC3600AVSA1 VOL. REL
IC3600AVSB1 SE RAPPORTENT À ARGO/HOUSTON
IC3600AVSD1 VOL. REL BD
COMPTE IC3600CCCA1. REDRESSEUR
IC3600DAEA1 IC3600DAEA
ASM DE CARTE IC3600DBMA1
IC3600DCDA1 IC3600DCDA
IC3600DCWA1 CARD-DELAY-&-CROWBAR
IC3600DCWB1 CARD-CROWBAR
IC3600DCWC1 IC3600DCWC
CARTE D'EXTENSION IC3600DEXB1
IC3600DGRA1 IC3600DGRA
IC3600DIGA1 IC3600DIGA
IC3600DIVA1 CARD-PART D'ICR607D104A
IC3600DJBB1 IC3600DJBB
INTERFACE IC3600DLIG D'IC3600DLIG1 DIO
INTERFACE D'AIR D'IC3600DLIJ1 DLC IC3600DLIJ
IC3600DLIK1 SPEEDTRONIC INTFC IC3600DLIK
INTERFACE IC3600DLIL D'IC3600DLIL1 DIO
LIGNE DE DONNÉES IC3600DLPC1 TIRER VERS LE HAUT
IC3600DPSA1 CRD-15V-POWER-SUPPLY
IC3600DPSB1 CRD-15V-POWER-SUPPLY
IC3600DRDC8 CARD-RELAY-DRIVER
IC3600DRGA1 SPEEDTRONIC
IC3600DRGB1 CARD-PART D'ICR607D104A
IC3600DSPB1 CARD-PART de 68B9453211
IC3600EPSA1 RÉGULATEUR IC3600EPSA
IC3600EPSAB1
RÉGULATEUR IC3600EPSB d'IC3600EPSB1 100V
IC3600EPSC1 INVTR. DR. IC3600EPSC
IC3600EPSD1 28V PICOSECONDE. IC3600EPSD
INDICATEUR IC3600EPSE1
CARTE IC3600EPSE DE L'INDICATEUR IC3600EPSE2
ALIMENTATION DE L'ÉNERGIE IC3600EPSH1 BD IC3600EPSH
MODULE IC3600EPSK1
IC3600EPSM1 CB-75W-PWR-SUPPLY-CO
IC3600EPSN1 12V, ALIMENTATION de l'ÉNERGIE 28V
ALIMENTATION DE L'ÉNERGIE IC3600EPSN3 BD
IC3600EPSN4 CRD-15V-POWER-SUPPLY
RÉGULATEUR IC3600EPSS D'IC3600EPSS1 50VTO-12V
MODULE IC3600EPSU1
ALIMENTATION DE L'ÉNERGIE IC3600EPSV1 IC3600EPSV
PANNEAU IC3600EPSW DU RÉGULATEUR IC3600EPSW1
FAQ pour IC694MDL660
1. Quel est le temps sélectionnable de filtre disponible à l'IC694MDL660 ?
Les temps sélectionnables de filtre sont 0.5ms, 1.0ms, 2.0ms, 5ms, 10ms, 50ms et 100ms.
2. Quel est l'ange de tension d'entrée de l'IC694MDL660 ?
La gamme de tension d'entrée d'IC694MDL660 est de 0-30 volts continu.
3. Combien de canaux d'entrée fait l'IC694MDL660 ont ?
L'IC694MDL660 a trente-deux (32) canaux d'entrée.
1. Quel est le TB démontable compatible pour l'IC694MDL660 ?
L'IC694MDL660 est compatible exige l'utilisation de l'un ou l'autre de style de la boîte avec le numéro de catalogue IC694TBB032 ou de style du ressort avec le TB d'avant du numéro de catalogue IC694TBS032.
2. La LED sont-elles des indicateurs disponibles à l'IC694MDL660 ?
Oui. Il y a 32 indicateurs du statut LED disponibles à l'IC694MDL660.
3. Quel est le courant d'entrée de l'IC694MDL660 ?
L'estimation de courant d'entrée IC694MDL660 est de 7,0 mA.
