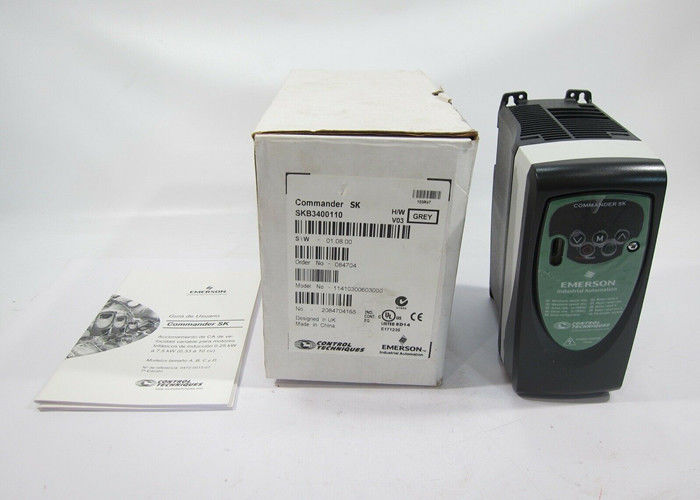

TECHNIQUES DE CONTROL Commandant SKB3400110 1.1kW 2.8A 380...480VAC entraînement à fréquence variable

Définition
Technique de commande Inverseur à courant alternatif de la série SK Commander pour un moteur à 1,1 kW (1,5 ch) de 230 V 3 Ph en VxF ou en vecteur sans capteur à 2,8 A.Convertisseur d'entrée 400V à trois phases à fréquence fixe en 400V à trois phases à fréquence variable pour un moteur à induction CA standard.
Le Commander SK de Control Techniques est facile à utiliser et offre une grande valeur.Options de communication Ethernet et bus de champLe commandant SK vous permet de faire beaucoup plus que ce à quoi vous vous attendez d'un lecteur à boucle ouverte standard.
Le Commander SK a été conçu pour être un contrôleur de vitesse de moteur à courant alternatif simple, compact et rentable qui offre des performances avec simplicité et facilité d'utilisation.Avec tous les paramètres dont vous avez besoin pour 90% des applications imprimées sur le disqueLe commandant SK veille à ce que l'installation et la mise en service soient faciles.Le commandant SK peut fournir des fonctionnalités de référence sans coût supplémentaire pour le lecteur de base lui-même.
Les spécifications
Taille B: 85 mm large x 156 mm profond x 205 mm haut.
Poids: 1,3 kg.
Surcharge: 150% x 60 secondes
Plage de régulation de la vitesse: 0-1500 Hz
Freinage: Résistance externe minimale de 100 Ohm, maximale de 3,4 kW (non fournie) - utiliser le bouton "Résistance" de cette page.
1 entrée analogique, 1 entrée analogique/numérique, 4 entrées numériques, 1 sortie analogique, 1 entrée/sortie numérique, 1 ensemble de contacts relais, port RJ45 pour Modbus.

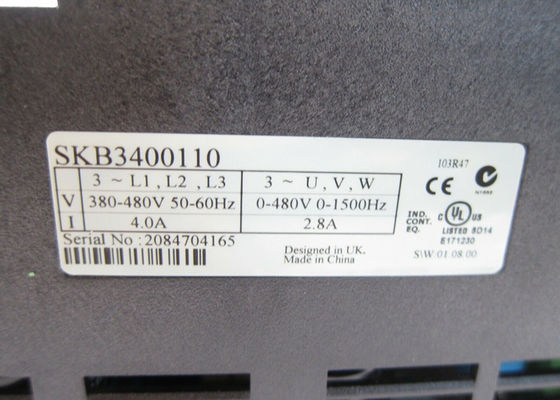

Courant d'entrée: 4
Voltage d'entrée: 380 à 480 V à trois phases ± 10% à 50-60 Hz ± 5%
Filtres EMC: EN 61800-3:2004 Deuxième environnement (industriel).
Montage murale dans un environnement propre ou montage en cabine.
Classifié à 40°C.
espace de ventilation à l'avant: [non spécifié].
Espace de ventilation au-dessus et au-dessous: 100 mm.
L'espace de ventilation sur les côtés: 10 mm (0 mm entre les entraînements).
Perte de chaleur à puissance maximale: 43 W (à température ambiante nominale et fréquence de commutation par défaut).
Montage par rails DIN de 35 mm ou 4 trous à l'arrière pour les vis M4 sur des centres de 55 mm x 190 mm.
Le numéro de pièce du fabricant est SKB3400110.
Clavier et écran
Le clavier et l'écran sont utilisés pour:
• Affichage de l'état de fonctionnement du lecteur
•affichage d'un code de défaut ou de défaut
•Lecture et modification des valeurs des paramètres
•Arreter, démarrer et réinitialiser le disque
Unidrive M: compatibilité avecCommandant SK et Unidrive SP
Les appareils électroménagers
• Des dimensions physiques, des poids et une empreinte de montage de surface compatibles.
• Lors du retrofit des entraînements de montage de surface, les trous de montage existants peuvent être réutilisés, ce qui réduit le besoin de forage supplémentaire.
Électricité
• Le câblage d'alimentation et de commande adopte la même philosophie que Commander SK et Unidrive SP.

Un moteur similaire
