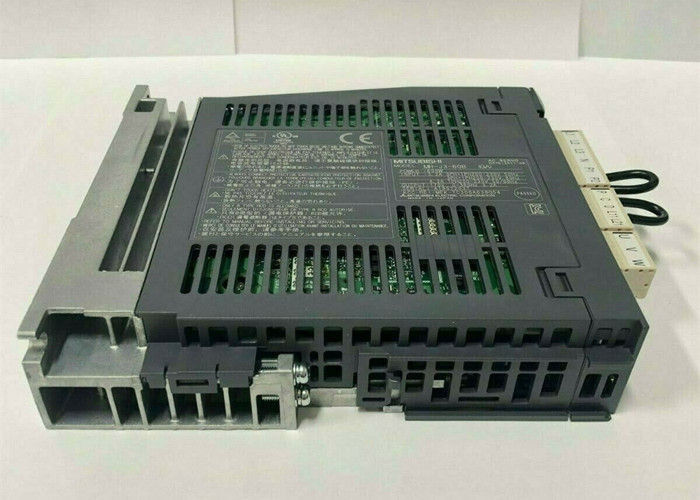

MITSUBISHI 600W MR-J3-60B-RJ004U5 AC Servo Drive Moteur 3.2A Puissance nominale 170V Voltage
Description du produit:
La série de servo-entraînements MR-J3 offre une technologie de pointe et un fonctionnement convivial tout en conservant une conception compacte.Des fonctionnalités avancées telles qu'un système d'inhibition des vibrations et un réglage automatique en temps réel garantissent un contrôle précis du positionnement avec peu de retard pendant l'installationDe plus, les amplificateurs réduits de 40% sont une amélioration notable par rapport aux appareils précédents.
Disponible en trois versions différentes, il existe un servo-entraînement MR-J3 adapté à presque toutes les situations.La ligne MR-J3-A est parfaite pour les applications de système conventionnel et capable de réguler la vitessePour une polyvalence encore plus grande, les modèles MR-J3-A avec option EtherCAT sont disponibles.La série MR-J3-B est conçue pour les mouvements multi-axes et l'intégration avec les systèmes d'automatisation en réseau, tandis qu'un servo-amplificateur avec positionnement intégré (MR-J3-T) est également disponible.
Les systèmes de contrôle de mouvement et de positionnement de Mitsubishi Electric peuvent facilement se configurer avec la série MR-J3 via plug and play.Ces unités sont reliées par un réseau optique SSCNET III haute vitesse avec une période de cycle de seulement 0Actuellement, le MR-J3 est disponible avec des sorties allant de 50W à 55kW, avec des unités supplémentaires dotées de sorties plus élevées qui rejoindront bientôt la ligne.
Les spécifications:
| Définition |
Le nombre d'émissions de CO2 est calculé en fonction de l'indice de CO2 de l'appareil.est un Servo à entraînement à courant alternatif produit par Mitsubishi |
| Type de servomoteur |
Servo-amplificateur à courant alternatif MR-J3 |
| Phases |
3 |
| Voltage d'alimentation |
200 à 230 V ac |
| Le pouvoir |
600 watts |
| Résultats de l'analyse |
3.2A 3PH+1PH 200-230V à 50 Hz
3PH+1PH 200 à 130 V 60 Hz
4.3A 1PH 200-130V 50/60 Hz
|
| Produits |
170 V 0-360 Hz 3,2 A |
Servo-amplificateurs
Le numéro d'immatriculation du véhicule est le numéro d'immatriculation du véhicule.
(Types 200 V) |
10A
10B
10T |
20A
20B
20T |
40A
40B
40T |
60A
60B
60T |
70A
70B
70T |
100A
100B
100 T |
200A
200B
200T |
350A
350B
350T |
500A
500B
500 T |
700A
700B
700T |
| Énergie électrique |
Voltage/fréquence* |
Pour les appareils à commande numérique:
1 phase 200-230V CA, 50/60 Hz |
Pour les appareils à commande numérique: |
| Fluctuation de tension admissible |
Pour les véhicules à moteur électrique à trois phases:
Pour les appareils à commande numérique, le réglage de l'alimentation doit être effectué à l'aide d'un régulateur. |
Départ de courant alternatif à trois phases 170-253V |
| Fluctuation de fréquence admissible |
Max. ± 5% |
| Système de commande |
Système de commande PWM sinusoïdale / système de commande de courant |
| Freinage dynamique |
Intégré |
| Fonctions de protection |
Fermeture par surcourant, fermeture par surtension de régénération, fermeture par surcharge (rélease thermique électronique), protection contre la surchauffe du servo-moteur, protection contre les défauts du codeur, protection contre les défauts de régénération,protection contre les sous-tensions et les coupures de courant soudaines, protection contre les excès de vitesse, protection contre les erreurs excessives |
| Classification de refroidissement ou de protection |
Auto-refroidissement, ouvert (IP00) |
Réglage de la température de l'air |
| Environnement |
Température ambiante |
fonctionnement: 0 à 55°C (sans condensation);
Conservation: -20 à 65 °C (sans condensation) |
| Humidité relative |
fonctionnement: 90% RH max. (sans condensation);
Conservation: 90% RH max. (sans condensation) |
| Élevage |
Max. 1000 m au-dessus du niveau de la mer |
| Vibration |
Max. 5,9 m/s2 (0,6 G) |
| Poids [kg] |
0.8 |
0.8 |
1.0 |
1.0 |
1.4 |
1.4 |
2.3 |
2.3 |
4.6 |
6.2 |
Amplificateurs
Le nombre d'émissions de CO2 est déterminé par la méthode suivante:
(type 400 V) |
60A4
60B4
60T4 |
100A4
100B4
100T4 |
200A4
200B4
200T4 |
350A4
350B4
350T4 |
500A4
500B4
500T4 |
Les pièces suivantes:
700B4
700T4 |
11KA4
11KB4 |
15KA4
15KB4 |
22KA4
22KB4 |
| Énergie électrique |
Voltage/fréquence* |
3 phases de 380 à 480 V CA, 50/60 Hz |
| Fluctuation de tension admissible |
3 phases 323 à 528 V CA, 50/60 Hz |
| Fluctuation de fréquence admissible |
Max. ± 5% |
| Système de commande |
Système de commande PWM sinusoïdale / système de commande de courant |
| Freinage dynamique |
Intégré |
Option extérieure |
| Fonctions de protection |
Fermeture par surcourant, fermeture par surtension de régénération, fermeture par surcharge (rélease thermique électronique), protection contre la surchauffe du servo-moteur, protection contre les défauts du codeur, protection contre les défauts de régénération,protection contre les sous-tensions et les coupures de courant soudaines, protection contre les excès de vitesse, protection contre les erreurs excessives |
| Classification de refroidissement ou de protection |
Auto-refroidissement, ouvert (IP00) |
Réglage de la température de l'air |
| Environnement |
Température ambiante |
fonctionnement: 0 à 55°C (sans condensation);
Conservation: -20 à 65 °C (sans condensation) |
| Humidité relative |
fonctionnement: 90% RH max. (sans condensation);
Conservation: 90% RH max. (sans condensation) |
| Élevage |
Max. 1000 m au-dessus du niveau de la mer |
| Vibration |
Max. 5,9 m/s2 (0,6 G) |
| Poids [kg] |
1.7 |
1.7 |
2.1 |
4.6 |
4.6 |
6.2 |
18 |
18 |
19 |
Les points forts
-
Contrôleurs à haute vitesse pour des temps de positionnement ultra-court; réponse de fréquence moyenne de vitesse 2100 Hz
-
Encodeurs haute résolution pour une constance de vitesse maximale (18 bits 262,144 P/rev)
-
Suppression avancée des vibrations pour une adaptation exceptionnelle aux exigences de la machine
-
Autotuning pour une configuration et une installation extrêmement rapides
-
Ratio coût/bénéfice optimal
-
Codage de position absolue inclus en équipement standard
-
Minimisation des frais généraux de câblage grâce à la configuration Plug & Play et à l'identification automatique du moteur
-
Prend en charge les normes mondiales
