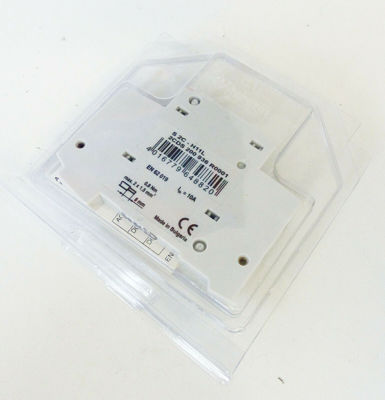

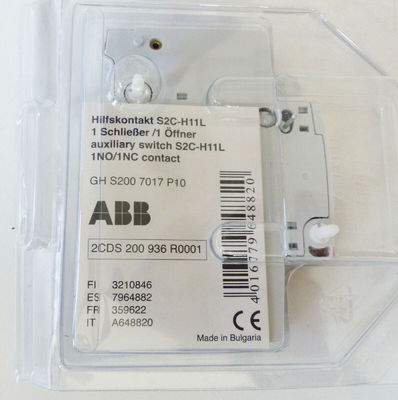

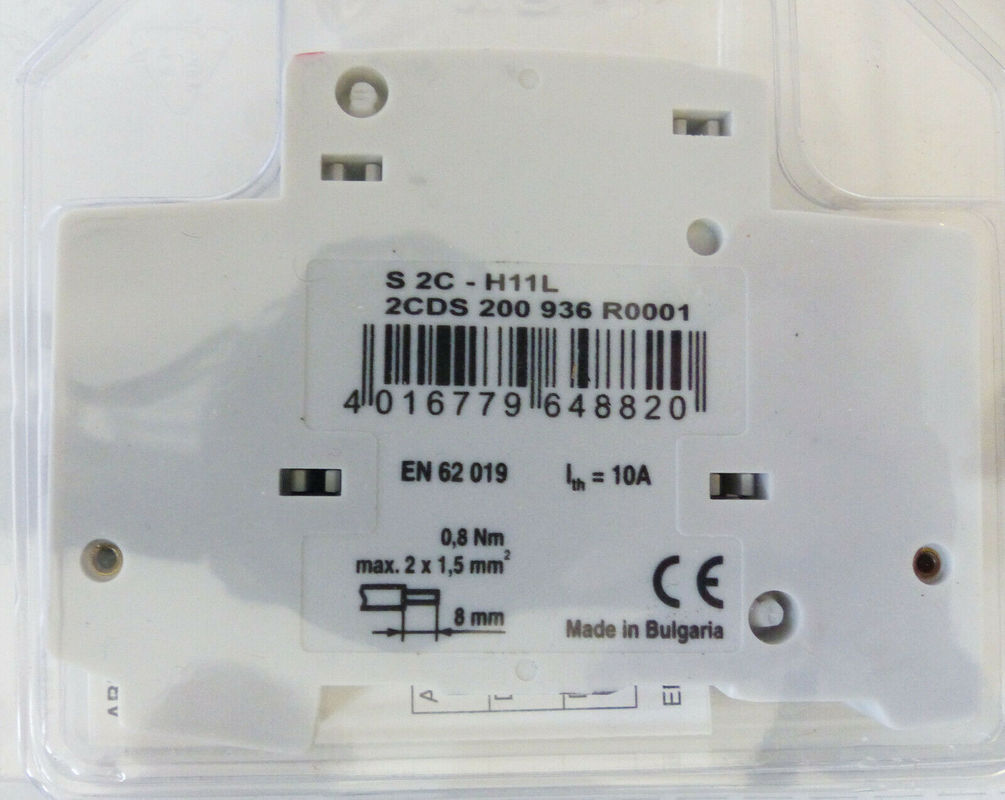

ABB 2CDS200936R0001 S2C-H11L Bloc de contact auxiliaire Servo-entraînement industriel Certifié CE

Description du produit : 2CDS200936R0001 S2C-H11L

1. Protection différentielle:

   • La protection différentielle est cruciale pour détecter les défauts internes des transformateurs de puissance ou des générateurs. Le RET521 compare en permanence les courants entrant et sortant de la zone protégée (par exemple, les enroulements du transformateur) et détecte tout déséquilibre causé par des défauts tels que des courts-circuits ou des dommages aux enroulements. Il est très sensible et offre une détection rapide des défauts.

2. Protection contre les surintensités:

   • Le RET521 prend en charge les deuxinstantanéetprotection contre les surintensités temporisée. Cette fonction protège à la fois contre les courts-circuits (par un déclenchement instantané) et les conditions de surcharge (en fournissant un déclenchement temporisé pour des niveaux de courant élevés et soutenus).

3. Protection contre les défauts de terre:

   • Le relais peut détecterdéfauts à la terredans le système et réagir en conséquence. Il offre une protection contre les défauts à la terre, qui peuvent être difficiles à détecter avec les systèmes de protection conventionnels, en particulier dans les systèmes mis à la terre à haute impédance.

4. Protection contre les défauts de phase:

   • Le RET521 offre une protection contre les défauts entre les phases, contribuant ainsi à prévenir les dommages aux équipements causés par des courts-circuits entre phases.

5. Protection restreinte contre les défauts de terre:

   • Pour la protection sensible des transformateurs, le RET521 comprendprotection contre les défauts de terre restreinte, qui se concentre sur la détection des défauts pouvant survenir à proximité du point étoile ou du neutre du transformateur.

6. Protection de tension et de fréquence:

   • Le relais peut surveiller la tension et la fréquence du système, offrant ainsi une protection dans les scénarios dans lesquels la tension ou la fréquence tombe en dehors des plages acceptables, ce qui pourrait indiquer un problème avec le réseau ou l'alimentation électrique.

7. Surveillance de la température:

   • Le RET521 peut surveiller la température des transformateurs ou des générateurs, ce qui est crucial pour détecter les conditions de surchauffe et prévenir les dommages aux équipements.

8. Synchronisation et délestage:

   • En cas de perturbation du système, le relais peut aider à gérer la synchronisation entre les générateurs connectés ou les sections du réseau électrique et peut faciliter le délestage pour maintenir la stabilité du système.

Fonctionnalités avancées :

• Capacités de communication: Le RET521 prend en charge les protocoles de communication modernes tels queCEI 61850,Modbus, etDNP3, lui permettant de s'intégrer facilement dans des systèmes de contrôle et de surveillance plus étendus (par exemple, SCADA).

• Interface Homme-Machine (IHM): Le relais dispose d'une IHM conviviale, avec un écran intégré pour un accès facile aux données en temps réel, aux informations sur les défauts et aux paramètres du relais. Cette interface est cruciale pour le réglage des paramètres, les diagnostics et l'analyse des défauts.

• Flexibilité et personnalisation: Le relais est hautement configurable, permettant des schémas de protection sur mesure pour une grande variété d'installations et d'applications. Les utilisateurs peuvent définir des seuils, des minuteries et d'autres paramètres pour répondre à des besoins opérationnels spécifiques.

• Enregistrement des événements et des défauts: Le RET521 enregistre et stocke les événements de panne, ce qui est essentiel pour l'analyse et le dépannage post-panne. Les journaux d'événements peuvent fournir des informations précieuses sur la nature des pannes et aider à prévenir des problèmes similaires à l'avenir.

Applications :

• Centrales électriques: Protection des générateurs, transformateurs et équipements associés.
• Sous-stations: Assure la protection des lignes de transmission, des bus et des transformateurs dans les sous-stations électriques.
• Installations industrielles: Fournit une protection aux moteurs, générateurs et autres équipements critiques dans les environnements industriels.
• Réseaux de distribution de services publics: Protège les alimentations et les transformateurs des réseaux de distribution, garantissant une fourniture d'énergie fiable aux clients.

Caractéristiques : 2CDS200936R0001 S2C-H11L

• Protection différentielle (87):

  • Fournit une protection contre les défauts internes pour les transformateurs, les générateurs et autres équipements en détectant les écarts dans le courant entrant et sortant de la zone protégée (par exemple, les enroulements du transformateur).
  • Comprend les deuxsimpleetprotection différentielle restreintepour une sensibilité plus élevée et une détection des défauts plus rapide.

• Protection contre les surintensités (50/51):

  • Prend en charge les deuxinstantané(50) ettemporisé(51) protection contre les surintensités pour se protéger contre les conditions de court-circuit et de surcharge.
  • Plusieurs caractéristiques de temps inverse peuvent être configurées pour différents scénarios de panne.

• Protection contre les défauts de terre (50N/51N):

  • Détecte les défauts à la terre dans le système, offrant une protection même en cas de mise à la terre à haute impédance.
  • Peut être configuré pour les deuxcourant résidueletcourant homopolairedétection.

• Protection contre les défauts de phase (50/51):

  • Détecte les défauts entre phases et fournit un déclenchement approprié en fonction de la gravité et de la durée du défaut.

• Protection restreinte contre les défauts de terre (87N):

  • Protection spécialisée pour détecter les défauts à la terre à proximité du point neutre du transformateur ou du générateur (point étoile), offrant une sensibilité plus élevée pour la protection du transformateur.

• Protection contre les surcharges thermiques:

  • Protège les équipements (par exemple les moteurs ou les transformateurs) de la surchauffe due à une surcharge prolongée.
  • Comprend une fonctionnalité de surveillance de la température pour éviter les dommages thermiques.

• Protection contre les sous/surtensions et les fréquences:

  • Surveille et déclenche le système en cas de niveaux de tension ou de fréquence anormaux, protégeant ainsi l'équipement contre les dommages dus à des conditions instables du réseau.

• 2.Communication et intégration avancées

• Prise en charge CEI 61850:

  • Entièrement conforme àCEI 61850, la norme internationale pour l'automatisation des sous-stations, permettant une intégration transparente avec SCADA, DCS et d'autres systèmes d'automatisation.

• Protocoles Modbus et DNP3:

  • Prise en chargeModbusetDNP3pour une communication facile avec d’autres dispositifs de protection et systèmes de contrôle.

• Communication Ethernet:

  • FaciliteEthernetcommunication basée sur la communication, qui améliore les capacités de surveillance et de contrôle à distance.

• Communication série:

  • ComprendRS-485ports pour la communication série avec d’autres appareils ou unités distantes.

• 3.Interface et configuration conviviales

• IHM intégrée (interface homme-machine):
  • Le RET521 dispose d'un écran intégré avec uninterface utilisateur graphique (GUI)pour une configuration, des diagnostics et une surveillance faciles.
  • Fournit des informations en temps réel telles que les détails des défauts, les indicateurs d'état, les paramètres du système (tension, courant, fréquence) et les journaux d'événements.
• Écran du panneau avant et LED:
  • Panneau avant transparentIndicateurs LEDpour l'état des fonctions de protection et la santé de l'équipement (par exemple,indication de déclenchement,alarme,état sain).
• Paramètres de protection configurables:
  • Les paramètres de protection peuvent être facilement configurés à l'aide duProtection ArcFlash ABBetREXlogiciel, ou directement via l'interface du relais.

• 4.Enregistrement avancé des événements et des défauts

• Enregistrement des défauts:

  • Enregistre les événements de défaut et les perturbations du système détaillés, y compris les données de formes d'onde, de courant, de tension et de localisation des défauts. Ceci est essentiel pour l’analyse et le dépannage après panne.

• Stockage du journal des événements:

  • Le RET521 stocke un journal détaillé de tous les événements et opérations, ce qui permet d'analyser les données historiques pour améliorer la fiabilité et les performances.

• Oscillographie:

  • Capture les formes d'onde haute résolution pendant les défauts pour faciliter l'analyse des causes profondes.

• 5.Protection flexible et évolutive

• Protection modulaire:
  • Fournitflexible, modulaireschémas de protection, permettant des configurations de protection personnalisées en fonction des besoins spécifiques de l'application.
• Évolutivité:
  • Convient à une large gamme d'applications, depuis les petites alimentations et transformateurs jusqu'aux grands réseaux électriques complexes.

• 6.Auto-tests et diagnostics

• Autodiagnostic:
  • Dispose d'une fonctionnalité d'auto-test intégrée pour garantir que le relais fonctionne correctement à tout moment.
  • Auto-vérifications internes périodiques pour détecter toute défaillance matérielle ou logicielle.
• Isolement d'anomalie:
  • Le relais peut isoler les défauts et fournir des informations de localisation précises, ce qui contribue à réduire les temps d'arrêt et à améliorer la fiabilité du système.

• 7.Couverture d'application polyvalente

• Protection du transformateur:

  • Le RET521 est optimisé pour protéger les transformateurs de puissance, y compristransformateurs multi-enroulementsetconfigurations étoile-triangle.

• Protection du générateur:

  • Idéal pour la protection des générateurs, en évitant les dommages dus aux défauts électriques, à la surchauffe et à la surcharge.

• Protection des lignes et des lignes:

  • Convient à la protection des lignes d'alimentation et de distribution, y compris la protection contre les surintensités, les défauts et la distance.

• Protection du moteur:

  • Fournit une protection pour les gros moteurs, avec des fonctionnalités telles que la protection contre les surcharges et les sous-charges, ainsi qu'une surveillance thermique.

• 8.Fonctionnalités de sécurité améliorées

• Protection par mot de passe:
  • Fournit au niveau utilisateurprotection par mot de passepour restreindre l'accès aux paramètres et configurations critiques du relais, garantissant ainsi la sécurité et empêchant les modifications non autorisées.
• Fonctionnalités de cybersécurité:
  • Met en œuvre des mesures de cybersécurité conformes aux normes de l’industrie pour garantir une communication sécurisée avec d’autres appareils et systèmes de contrôle.

• 9.Capacités d'E/S étendues

• Entrées et sorties multiples:
  • Dispose de plusieurs entrées et sorties numériques et analogiques pour des capacités de contrôle et de surveillance étendues.
• Contacts de déclenchement du relais:
  • Offres paramétrablescontacts du relais de déclenchementqui peut être connecté à des disjoncteurs ou à d’autres équipements de protection.

Paramètres techniques : 2CDS200936R0001 S2C-H11L

• Alimentation auxiliaire:

  • Plage de tension: 19,2 à 60 V CC
  • Tension nominale: Généralement 24 V DC ou 48 V DC (selon la configuration)
  • Consommation d'énergie: Environ 15 W (dépend de la configuration et de l'utilisation)

• Tensions d'entrée (pour la protection):

  • Plage de tension de phase:
    • 48 V à 480 V (plage réglable en fonction de l'application).
    • Les niveaux de tension standard dépendent des caractéristiques du système et du transformateur.

• Courant d'entrée (pour la protection):

  • Courant nominal: Généralement 1 A ou 5 A pour les TC (transformateurs de courant).
  • Plage d'entrée: Le relais prend en charge une large gamme d'entrées de courant en fonction des valeurs nominales du système et des TC utilisés (par exemple, 1 A/5 A, 0,2 à 1 000 A pour les entrées de TC).

• Fardeau sur les CT:

  • Entrées de courant: Faible charge pour minimiser l'influence sur les performances des TC (généralement ≤ 0,1 VA au courant nominal pour les entrées de courant).

• Valeur nominale d'entrée du transformateur de courant (CT):

  • Rapport CT nominal: Configurable pour différents rapports de TC (par exemple, 1/5 A, 0,2 à 5 000 A), ce qui permet une flexibilité dans la protection du transformateur.

• Mesure de tension:

  • Tension nominale: Configurable en fonction de la tension du système, généralement de 230 V à 400 V (ou plus selon l'application).

• Mesure de fréquence:

  • Gamme: 45 à 65 Hz (pour protection fréquence réseau).

• Protection contre les surintensités (50/51):

  • Surintensité instantanée: Réglable de 0,5 à 20 x In (où In est le courant nominal du TC).
  • Surintensité temporisée: Temporisation réglable de 0,1 s à 1000 s avec caractéristiques inverse, à temps indépendant ou IDMT (Inverse Definite Minimum Time).

• Protection contre les défauts de terre (50N/51N):

  • Gamme de micros: Réglable entre 0,1 et 10 A (selon la conception du système).
  • Temporisation: Réglable de 0,1 à 60 secondes.

• Protection différentielle (87):

  • Réglage du micro: Ajustable en fonction des niveaux actuels ; généralement conçu pour les applications à haute sensibilité (peut être configuré pour protéger les transformateurs, les générateurs, etc.).
  • Pourcentage de différentiel: Fournit une détection de défauts à haute sensibilité, même pour les petits courants différentiels, offrant une protection précise.

• Protection restreinte contre les défauts de terre (87N):

  • Sensibilité: Haute sensibilité pour détecter les défauts à la terre à proximité du point neutre du transformateur ou du générateur.
  • Réglage du micro: Réglable, typiquement entre 0,05 A et 5 A.

• Protection de tension et de fréquence:

  • Protection contre la tension: Protection réglable contre les sous/surtensions avec des seuils configurables (par exemple, 80 % à 120 % du nominal).
  • Protection de fréquence: Paramètres de sous/surfréquence réglables (généralement 47,5 à 52 Hz ou 57,5 ​​à 62 Hz pour les réseaux électriques).

• Protection contre les surcharges thermiques:

  • Constante de temps thermique: Ajustable pour différents équipements, généralement entre 1 et 30 minutes.
  • Paramètres de surcharge: Réglable en fonction de l'application (par exemple, pour moteurs ou transformateurs).

• Protocoles de communication:

  • CEI 61850: Entièrement conforme à la norme CEI 61850 pour l'automatisation et la communication des postes (modèle client-serveur, messages GOOSE, etc.).
  • Modbus: Prend en charge Modbus RTU et Modbus TCP pour l'intégration avec SCADA et d'autres systèmes de supervision.
  • DNP3: Prend en charge la communication DNP3 pour une utilisation dans les applications utilitaires.
  • Ports Ethernet: Deux ports Ethernet (10/100/1000 Mbps) pour la communication et l'intégration réseau.

• Communication série:

  • RS-485: Pour la communication série avec d'autres dispositifs de protection ou appareils distants.

• Contacts de déclenchement du relais:

  • Nombre de sorties: Généralement 4 à 6 sorties numériques (configurables).
  • Taper: Sorties relais (NO/NC) pour contrôler des appareils externes comme des disjoncteurs.

• Interface Homme-Machine (IHM):

  • Écran LCD: Écran LCD couleur avec interface graphique pour les réglages, les rapports de défauts et la surveillance.
  • Boutons du panneau avant: Pour la navigation et la configuration locale.
  • Indicateurs LED: Plusieurs LED pour indication d'état (sain, déclenchement, alarme, etc.).

• Enregistrements de défauts:

  • Capture de forme d'onde: Le RET521 capture des données de forme d'onde haute résolution pour l'analyse des défauts (par exemple, formes d'onde de courant, de tension et de fréquence).
  • Durée d'enregistrement: Jusqu'à 2 secondes de données pré-défaut et 4 secondes de données post-défaut (généralement).

• Journalisation des événements:

  • Capacité du journal des événements: Peut stocker jusqu'à 1 000 événements, y compris les défauts, les opérations et les changements d'état du système.
  • Horodatage: Tous les événements sont horodatés pour un diagnostic précis des pannes.

• Enregistrement des données:

  • Enregistrement de données analogiques: Peut enregistrer des signaux analogiques tels que le courant, la tension et la fréquence pour une surveillance du système à long terme.

• Entrées numériques:

  • Nombre d'entrées: Généralement 4 à 8 entrées numériques (pour les signaux d'état, les conditions de déclenchement, etc.).
  • Tension d'entrée: Convient aux signaux 24V DC ou 48V DC (selon le modèle).

• Entrées analogiques:

  • Nombre d'entrées: Généralement 4 entrées analogiques pour les mesures de tension, de courant ou de température.
  • Précision: ±0,5% de la pleine échelle pour les mesures de courant et de tension.

• Sorties numériques:

  • Sorties relais: Généralement 4 à 6 sorties numériques configurables pour le contrôle ou la signalisation externe.
  • Type de sortie: Généralement des contacts de relais de forme C (SPDT) pour contrôler les disjoncteurs ou les alarmes.

• Entrées de contrôle:

  • Télécommande: Prend en charge le contrôle et le fonctionnement à distance, y compris la réinitialisation ou le lancement d'un voyage à partir d'un emplacement distant.

• Température de fonctionnement:

  • Gamme: -40°C à +70°C (permet un fonctionnement dans des conditions extrêmes).

• Température de stockage:

  • Gamme: -40°C à +85°C.

• Humidité:

  • Gamme: 5% à 95% d'humidité relative (sans condensation).

• Protection contre la pénétration:

  • Classe de protection: TypiquementIP54(panneau avant), offrant une protection contre la poussière et les projections d'eau.

• Montage:

  • Taper: Montage sur panneau ou en rack selon les exigences d'installation.

• Dimensions:

  • Taille: Env. 144 mm x 144 mm x 130 mm (L x H x P) pour l'unité de base.
  • Poids: Généralement environ 1,5 à 2,5 kg (selon configuration).
• Conformité:
  • Conforme aux normes internationales telles queCEI 60255(relais de mesure et équipements de protection),CEI 61850(communication pour l'automatisation des sous-stations),IEEE C37.90(compatibilité électromagnétique), et autres.

Applications : 2CDS200936R0001 S2C-H11L

Le RET521 est couramment utilisé pour protéger les transformateurs de puissance, qui comptent parmi les équipements les plus critiques et les plus coûteux des systèmes électriques. Les principales fonctionnalités de protection incluent :

• Protection différentielle (87): Détecte les défauts internes des transformateurs, tels que les courts-circuits ou les dommages aux enroulements.
• Protection restreinte contre les défauts de terre (87N): Fournit une protection améliorée contre les défauts proches du point neutre du transformateur, évitant ainsi les dommages causés par les défauts à la terre.
• Protection contre les surintensités (50/51): Fournit une protection contre les surcharges et les courts-circuits sur les côtés primaire et secondaire du transformateur.
• Protection contre les surcharges thermiques: Protège les transformateurs de la surchauffe due à des conditions de surcharge prolongées.

Applications:

• Centrales de production d'électricité (protection des transformateurs de production)
• Sous-stations (protection des transformateurs de distribution)
• Installations industrielles (protection des connexions de transformateurs dans les grandes installations)

Le RET521 peut être utilisé pour la protection des générateurs, évitant ainsi les dommages causés par des défauts pouvant entraîner des réparations coûteuses ou un temps d'arrêt du système. Les fonctionnalités de protection incluent :

• Protection contre les surintensités (50/51): Détecte les défauts tels que les courts-circuits dans les enroulements du générateur ou les circuits d'alimentation.
• Protection différentielle (87): Protège le générateur contre les défauts internes, tels que les courts-circuits des enroulements.
• Protection contre les surtensions et les sous-tensions: Empêche les dommages au générateur dus à des niveaux de tension anormaux dans le système.
• Protection de fréquence: Garantit que le générateur fonctionne dans des limites de fréquence acceptables, évitant ainsi les dommages dus à des conditions de sous-fréquence ou de surfréquence.

Applications:

• Centrales électriques: Protection des générateurs pour la production d'électricité à grande échelle.
• Installations industrielles: Protection des générateurs de secours et des générateurs de charge critique.
• Énergie renouvelable: Protection des générateurs dans les centrales éoliennes ou solaires.

Le RET521 est bien adapté à la protection des lignes d'alimentation, y compris les lignes de transport aériennes et souterraines, ainsi que les réseaux de distribution moyenne tension. Les principales fonctions de protection comprennent :

• Protection contre les surintensités (50/51): Fournit une protection contre les courts-circuits et une protection contre les surcharges aux lignes d'alimentation.
• Protection contre les défauts de phase (50/51): Détecte et isole les défauts entre les phases du système de distribution.
• Protection contre les défauts de terre (50N/51N): Fournit une protection contre les défauts à la terre, particulièrement importante pour détecter les défauts dans les systèmes mis à la terre à haute impédance.
• Protection à distance: Peut être appliqué pour les lignes de transmission longue distance en conjonction avec d'autres modèles de relais.

Applications:

• Sous-stations: Protection des départs et des lignes de distribution.
• Installations industrielles: Protège les lignes d’alimentation qui relient les systèmes électriques de l’usine au réseau.
• Réseaux de transport: Assure un fonctionnement fiable des lignes moyenne et haute tension.

Le RET521 peut également être utilisé pour la protection des gros moteurs, tels que ceux des pompes, des compresseurs et des machines industrielles. Les fonctions de protection des moteurs comprennent :

• Protection contre les surcharges: Empêche les dommages au moteur dus à une consommation de courant excessive sur des périodes prolongées.
• Protection contre la perte de phase et le déséquilibre: Détecte la perte de phase ou le déséquilibre de phase, pouvant entraîner une surchauffe et des dommages aux moteurs.
• Protection contre les défauts de terre: Protège les moteurs contre les défauts à la terre, en particulier dans les systèmes où les problèmes de mise à la terre sont courants.
• Surveillance de la température: Surveille la température du moteur pour éviter la surchauffe.

Applications:

• Installations industrielles: Protège les moteurs des usines de fabrication, des raffineries de pétrole et des installations de traitement chimique.
• Exploitation minière: Protège les moteurs utilisés dans les équipements miniers comme les concasseurs et les convoyeurs.
• Systèmes CVC: Protection des gros moteurs dans les systèmes de chauffage, de ventilation et de climatisation.

Le RET521 peut également être utilisé pourprotection des jeux de barres, une fonction essentielle dans les sous-stations où plusieurs lignes d'alimentation et transformateurs sont connectés à un jeu de barres commun. Les fonctionnalités de protection incluent :

• Protection différentielle (87): Détecte les défauts internes dans les jeux de barres, isolant la section affectée sans affecter le reste du système.
• Protection contre les surintensités (50/51): Fournit une protection de secours pour les jeux de barres, détectant les conditions de défaut telles que les courts-circuits ou les surcharges.
• Verrouillage sélectif de zone: Peut être configuré pour coordonner la protection entre différentes zones dans une sous-station.

Applications:

• Sous-stations: Fournit une protection à grande vitesse pour les jeux de barres qui interconnectent plusieurs circuits, réduisant ainsi les temps d'arrêt et minimisant la propagation des défauts.
• Centrales électriques: Protège les jeux de barres qui connectent les générateurs, les transformateurs et les équipements auxiliaires.

Dans les installations d'énergie renouvelable, le RET521 est utilisé pour protéger les équipements de production d'électricité et garantir un fonctionnement stable dans des conditions où les fluctuations de tension, de fréquence et de puissance de sortie sont courantes.

• Protection du générateur: Assure la protection des générateurs des centrales éoliennes ou solaires contre les défauts tels que les surcharges, les courts-circuits et les défauts à la terre.
• Protection de fréquence et de tension: Surveille et gère les fluctuations de fréquence et de tension dans les systèmes d'énergie renouvelable.
• Protection contre les surintensités: Protège les onduleurs et autres composants critiques des systèmes d’énergie renouvelable.

Applications:

• Parcs éoliens: Protège les éoliennes et les systèmes de production d'électricité associés.
• Fermes solaires: Protège les onduleurs et les équipements électriques des grandes installations d'énergie solaire.

Dans les grandes installations industrielles, les bâtiments commerciaux et les campus, le RET521 offre une protection aux systèmes et équipements électriques critiques :

• Protection des grands réseaux électriques: Protection contre les surintensités et différentielles pour transformateurs, générateurs et lignes d'alimentation.
• Protection du moteur et des équipements: Surcharge, défaut de terre et protection thermique pour les gros moteurs et autres équipements industriels.
• Surveillance de la qualité de l'énergie: La protection en tension et en fréquence assure une qualité d'alimentation optimale pour les équipements sensibles.
• Contrôle et surveillance: Peut être intégré aux systèmes SCADA pour la surveillance et le contrôle à distance.

Applications:

• Centres de données: Protège les générateurs de secours, les transformateurs et les appareillages de commutation.
• Usines de fabrication: Protection des moteurs, générateurs et équipements de distribution.
• Bâtiments commerciaux: Protège les alimentations et les charges critiques.

Le RET521 peut être utilisé dansprotection du réseau électriquepour les grands réseaux électriques, notamment dans les réseaux de transport et de distribution moyenne et haute tension. Il peut fournir :

• Protection contre les surintensités et différentielle: Pour la protection des équipements clés tels que les transformateurs, les disjoncteurs et les générateurs.
• Régulation de tension et de fréquence: Assure la stabilité des conditions du réseau en surveillant et en contrôlant les paramètres de tension et de fréquence.
• Isolation et restauration des défauts: Peut être configuré pour isoler automatiquement les pannes et restaurer le service le plus rapidement possible.

Applications:

• Sous-stations de services publics: Protection des transformateurs, des lignes d'alimentation et des appareillages de commutation dans les sous-stations de transport et de distribution.
• Stabilité du réseau: Assure un fonctionnement fiable en cas de défauts ou de perturbations du réseau électrique.

Le RET521 est utilisé pourprotection du réseau de distribution, garantissant l’intégrité et la sécurité des systèmes électriques qui fournissent de l’électricité aux utilisateurs finaux. Les fonctionnalités de protection incluent :

• Protection du chargeur: Protection contre les surintensités, les défauts à la terre et les sous/surtensions pour les lignes de distribution.
• Détection des défauts: Comprend une détection et un déclenchement rapides des défauts pour minimiser l'impact des défauts sur le reste du système.
• Délestage: En cas de défaut, le relais peut se débarrasser des charges non critiques pour assurer la stabilité des parties les plus vitales du système.

Applications:

• Réseaux de distribution urbains et ruraux: Protège les alimentations moyenne tension et les transformateurs de distribution.
• Microréseaux: Protège les systèmes électriques isolés utilisés dans les zones reculées ou les installations à petite échelle.

Personnalisation : 2CDS200936R0001 S2C-H11L

• • Surintensité (50/51): Configurez les paramètres de démarrage (en termes de multiples du courant nominal), les paramètres de temporisation et la caractéristique de temps (par exemple, inverse, temps indépendant ou IDMT). Vous pouvez définir leinstantané(50) outemporisé(51) protection contre les surintensités pour les défauts de phase et de terre.
  • Défaut de terre (50N/51N): Définissez les seuils de démarrage et les temporisations pour la détection des défauts à la terre. Ceci peut être ajusté en fonction des méthodes de mise à la terre du système (par exemple, systèmes solidement mis à la terre ou à haute impédance).

• Protection différentielle (87):

  • Ensembleseuils de ramassagepour une protection différentielle basée sur les rapports des transformateurs de courant (TC) utilisés dans le système. Le relais peut être configuré pour détecter à la foissimpleetlimitéprotection différentielle basée sur les besoins du système (par exemple, pour les transformateurs ou les générateurs).
  • Personnalisez lesensibilitépour minimiser les faux déclenchements et assurer une détection rapide des défauts.

• Protection contre les surcharges thermiques:

  • Le relais permet de définir leconstante de temps thermiqueetparamètres de surcharge, qui aide à protéger les transformateurs, les moteurs et autres équipements critiques contre les conditions de surcharge prolongées.
  • Lemodèle thermiquepeut être ajusté en fonction du type de charge (par exemple, moteurs, transformateurs) et des conditions de fonctionnement prévues.

• Protection de tension et de fréquence:

  • Définir la personnalisationsous-tensionetsurtensionseuils de protection.
  • Configurersous-fréquenceetsur-fréquenceparamètres basés sur la tolérance de fréquence du réseau et les exigences de fonctionnement de l'équipement.

• Protection restreinte contre les défauts de terre (87N):

  • La sensibilité et la détection des défauts à proximité du point neutre du transformateur ou du générateur peuvent être ajustées pour une plus grande précision et des seuils de détection des défauts plus faibles.

• Retards:

  • Les temporisations de protection pour les fonctions de protection contre les surintensités, les défauts à la terre et les protections différentielles peuvent être configurées en fonction des exigences de coordination de la protection du système.

Le RET521 prend en charge une variété de protocoles et de normes de communication, lui permettant d'être intégré de manière transparente aux systèmes de contrôle, de surveillance et d'automatisation existants. La personnalisation de ces paramètres de communication garantit la compatibilité avec les systèmes SCADA, la surveillance à distance et d'autres relais de protection.

• Conformité CEI 61850:

  • Messagerie GOOSE(Événement de sous-station orienté objet générique) : personnalisez les messages GOOSE pour une communication rapide et peer-to-peer au sein d'une sous-station.
  • ConfigurerBlocs de contrôle de rapport (RCB)etValeurs échantillonnéespour intégrer le relais à d'autres dispositifs de protection et de contrôle dans la sous-station.
  • Ensemblenœuds logiquesetattributs de donnéespour adapter le comportement de communication du relais aux exigences spécifiques du système.

• Modbus RTU/TCP et DNP3:

  • InstallationModbus RTUouModbus-TCPcommunication pour l’échange de données avec SCADA et d’autres systèmes de surveillance.
  • ConfigurerDNP3(Distributed Network Protocol) pour la surveillance et le contrôle à distance, couramment utilisé dans les réseaux de services publics et industriels.

• Configuration Ethernet:

  • PersonnaliserEthernetparamètres, y compris les adresses IP, les masques de sous-réseau, les paramètres de passerelle et les ports de communication, pour s'aligner sur l'infrastructure réseau.
  • UtiliserSNTP (protocole de temps réseau simple)pour synchroniser l'horloge interne du relais avec la référence temporelle du système.

Le RET521 possède plusieursE/S numériques et analogiquesoptions qui peuvent être personnalisées pour répondre aux exigences de contrôle et de surveillance de votre système.

• Entrées numériques:
  • Configurez jusqu'à 8 entrées numériques, qui peuvent être affectées à différentes fins telles quedéclencheurs d'alarme,indications de défaut,signaux de déclenchement, etsurveillance de l'état. Ces entrées peuvent être liées à des appareils externes comme des interrupteurs ou des disjoncteurs.
  • Définir leplage de tension d'entréepour ces entrées numériques (par exemple, 24 V DC, 48 V DC).
• Sorties numériques:
  • Personnalisez jusqu'à 6 sorties numériques à envoyersignaux de déclenchement,alarmes, ou d'autres commandes de contrôle vers des appareils externes commedisjoncteursouindicateurs visuels.
  • Ces sorties peuvent être configurées pour s'activer en fonction de déclencheurs de protection spécifiques (par exemple, surintensité, défaut à la terre).
• Entrées analogiques:
  • Vous pouvez personnaliserentrées analogiquespour mesurer des paramètres tels que le courant, la tension, la température ou d'autres variables du système. Généralement, 4 entrées analogiques sont disponibles.
  • Réglez lefacteur d'échelleet les plages correspondantes pour les mesures de tension et de courant basées sur les valeurs nominales du système et les rapports CT/PT.
• Contacts de déclenchement du relais:
  • Configurez lelogique de contact de déclenchementen fonction des besoins de protection (par exemple, déclenchement retardé ou immédiat) et choisissez entre des contacts normalement ouverts (NO) ou normalement fermés (NC).

Le RET521 fournit unInterface Homme-Machine (IHM)qui peut être personnalisé pour répondre aux besoins de l'utilisateur final. Cela peut améliorer l’efficacité opérationnelle et permettre aux opérateurs d’accéder aux données critiques du système.

• Paramètres d'affichage:
  • Personnaliser les informations affichées sur le panneau avantÉcran LCD(par exemple, détails des pannes, paramètres de protection, état du système).
  • DéfinirLED d'étatpour une visualisation facile des conditions de déclenchement et d'alarme (par exemple, sain, déclenchement, avertissement).
• Protection par mot de passe:
  • Ensembleprotection par mot de passepour différents niveaux d'utilisateurs afin de restreindre l'accès aux paramètres critiques (par exemple, modification des paramètres, réinitialisation des défauts ou accusé de réception de déclenchement). Cela garantit la sécurité et empêche les modifications non autorisées.
• Journalisation des événements et enregistrement des défauts:
  • Le journal des événements peut être personnalisé pour inclure des détailsenregistrements horodatésd'événements tels que les déclenchements, les alarmes et les changements d'état du système. Leforme d'onde de défautla durée de capture peut être ajustée pour répondre aux besoins d’analyse des défauts.
• Paramètres de langue:
  • Leparamètres de langueL'affichage peut être personnalisé en fonction de la région opérationnelle ou des préférences de l'équipe. De nombreux appareils ABB autorisent plusieurs langues dans l'interface.

Le RET521 prend en charge la personnalisationrégimes de protection, indispensables pour optimiser la protection des réseaux électriques complexes. Cette personnalisation comprend :

• Verrouillage sélectif de zone(ZSI):

  • Vous pouvez configurer un verrouillage sélectif de zone entre différents relais pour coordonner la protection sur plusieurs zones (par exemple, dans une sous-station ou une centrale électrique) afin de garantir que seule la section défectueuse du réseau est déconnectée.

• Logique et coordination temporelle:

  • Ensembleséquences temporiséesetfonctions logiquespour un déclenchement coordonné et une isolation des défauts. Ceci est particulièrement important dans les grands réseaux où les déclenchements en cascade doivent être évités.

• Délestage et paramètres de priorité:

  • Personnalisez ledélestageséquence, permettant une déconnexion contrôlée des charges non critiques pour maintenir la stabilité des parties les plus essentielles du système en cas de pannes ou de conditions de surcharge.

Le micrologiciel et le logiciel du RET521 sont régulièrement mis à jour par ABB pour introduire de nouvelles fonctionnalités, fonctions et corrections de bugs. La personnalisation du relais pour des versions de micrologiciel spécifiques garantit que le relais de protection reste à jour et compatible avec l'évolution des besoins de votre système.

• Outils de configuration de logiciels:
  • REX521etPCM600(logiciel de configuration de protection d'ABB) sont utilisés pour configurer les paramètres du relais, la communication, les fonctions de protection et les paramètres du système. Le logiciel vous permet deparamètres d'importation/exportationpour une intégration facile avec d’autres systèmes.
  • Mises à jour du micrologiciel: Les mises à jour peuvent être chargées à distance ou localement pour améliorer les fonctionnalités ou ajouter de nouvelles fonctionnalités.

Pour répondre aux exigences croissantes en matière de cybersécurité dans les systèmes électriques modernes, le RET521 prend en chargemesures de cybersécuritétel que:

• Contrôle d'accès par mot de passe: Pour limiter l'accès aux paramètres de relais sensibles.
• Cryptage: Assurez-vous que la communication (notamment via Ethernet, Modbus, CEI 61850) est sécurisée.
• Accès à distance sécurisé: Paramètres de pare-feu et d'authentification configurables pour la surveillance et le contrôle à distance.

Assistance et services : 1MRK001530-AC RET521

Nos servovariateurs industriels sont conçus pour fournir un contrôle précis de la vitesse et de la position du moteur. Nous proposons une gamme d'assistance technique et de services pour vous aider à tirer le meilleur parti de votre produit, notamment :

• Aide et conseils d'installation
• Formation et éducation sur les produits
• Assistance technique à distance pour le dépannage et la résolution de problèmes
• Services de réparation et d'entretien
• Mises à niveau et améliorations du produit

Notre équipe de techniciens et d’ingénieurs expérimentés se consacre à garantir que vous disposez du soutien et des ressources dont vous avez besoin pour assurer le bon déroulement de vos opérations. Contactez-nous dès aujourd'hui pour en savoir plus sur nos servomoteurs industriels ainsi que sur le support technique et les services que nous proposons.
