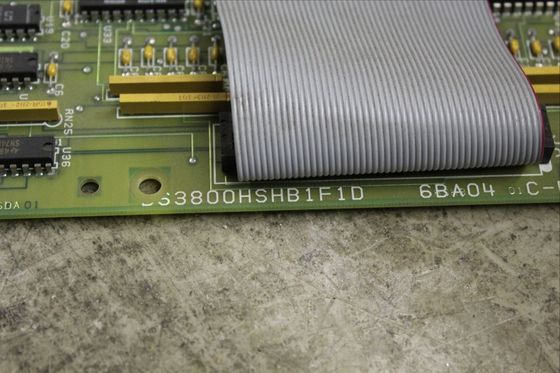

Panneau d'interface auxiliaire DS3800HSHB de General Electric pour les applications industrielles

Description du produit : DS3800HSHB

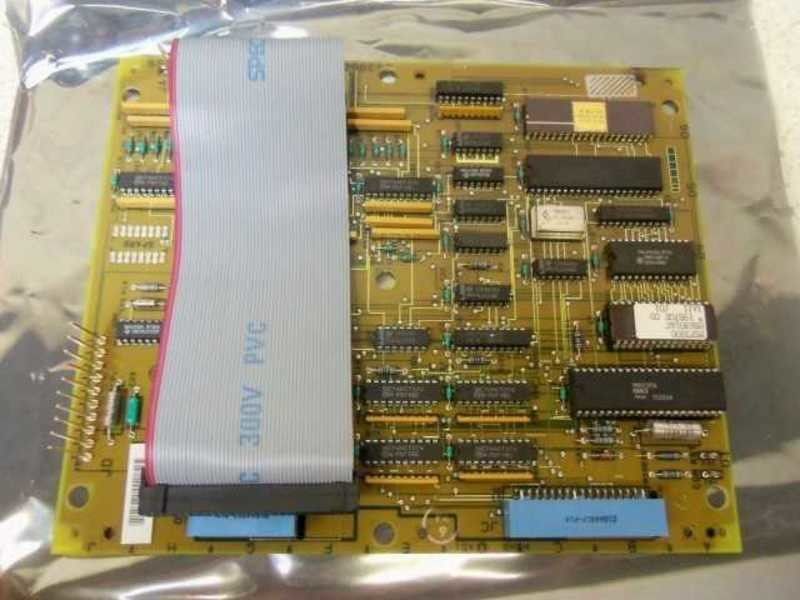

• Disposition des composants: La carte est peuplée d'une variété de composants électroniques soigneusement organisés et répartis sur sa surface. Il y a trente et un circuits intégrés (CI) sur le DS3800HSHB. Ces circuits intégrés sont des dispositifs microélectroniques complexes contenant plusieurs transistors, résistances et autres éléments dans un seul boîtier. Chaque CI remplit des fonctions spécifiques dans le fonctionnement global de la carte, telles que le traitement du signal, le contrôle logique ou le stockage de données, en fonction de sa conception et de son utilisation prévue dans le système.
• Réseaux de résistances: Vingt-cinq réseaux de résistances peuvent être trouvés sur la carte. Un réseau de résistances est un ensemble de plusieurs résistances individuelles connectées ensemble dans une configuration spécifique. Ces réseaux sont souvent utilisés pour fournir des valeurs de résistance précises et stables pour divers circuits électriques de la carte. Par exemple, ils peuvent être utilisés pour définir des niveaux de tension, limiter le flux de courant ou créer des diviseurs de tension à des fins de conditionnement de signaux. La résistance totale de chaque réseau est équivalente à sa valeur de résistance équivalente spécifiée, qui est soigneusement calibrée pour les fonctions particulières qu'il prend en charge dans les circuits du DS3800HSHB.
• Condensateurs: La carte comporte un mélange de différents types de condensateurs. Il y a de petits condensateurs jaunes et des condensateurs argentés répartis stratégiquement autour de la carte. Les condensateurs jouent un rôle essentiel dans les circuits électriques du DS3800HSHB. Ils peuvent stocker l'énergie électrique, atténuer les fluctuations de tension en agissant comme des filtres dans les circuits d'alimentation et aider au couplage ou au découplage des signaux entre différentes parties du circuit. Par exemple, dans une section d'alimentation électrique, des condensateurs sont utilisés pour réduire la tension d'ondulation et fournir une tension continue plus stable pour le fonctionnement des autres composants de la carte.
• Ports de connecteur: Deux ports de connecteur bleus sont présents sur le DS3800HSHB, étiquetés 218A4807-P12 et 218A4807-P14. Ces connecteurs sont conçus pour établir des connexions électriques avec d'autres composants ou sous-systèmes au sein du système Speedtronic Mark IV plus grand. Ils ont des configurations de broches spécifiques et sont conçus pour garantir une transmission fiable de l'alimentation, des signaux de commande et des données entre le DS3800HSHB et d'autres cartes, capteurs ou actionneurs associés. Grâce à ces connecteurs, la carte peut recevoir des signaux d'entrée liés aux paramètres de la turbine tels que la température, la pression et la vitesse, ainsi qu'envoyer des signaux de commande pour réguler le fonctionnement de la turbine.
• Fonctionnalités supplémentaires: Il y a un espace vide marqué comme « de réserve » sur le tableau. Cette zone offre la possibilité de connecter des composants supplémentaires si nécessaire, peut-être pour des personnalisations ou des mises à niveau afin d'adapter la carte aux exigences spécifiques d'une application ou pour résoudre des problèmes particuliers pouvant survenir lors du fonctionnement du système. Sur le bord droit de la carte se trouve un lien de cavalier. Ce lien de cavalier peut être ajusté par les utilisateurs ou les techniciens pour modifier certaines fonctions ou paramètres de la carte. Par exemple, il peut être utilisé pour modifier le mode de fonctionnement de la carte, activer ou désactiver des fonctionnalités spécifiques, ou la configurer pour différents types de modèles de turbine ou conditions de fonctionnement.

Capacités fonctionnelles

• Contrôle et surveillance des turbines: En tant que partie intégrante du système Speedtronic Mark IV, la fonction principale du DS3800HSHB est de contrôler et de surveiller les turbines. Dans le cas des turbines à vapeur, il permet de gérer des paramètres cruciaux comme la vitesse de rotation de l'arbre de la turbine. En recevant les signaux de vitesse des capteurs connectés à la turbine, la carte peut comparer la vitesse réelle avec le point de consigne souhaité et effectuer les ajustements nécessaires. Par exemple, si la turbine tourne trop vite ou trop lentement, elle peut envoyer des signaux de commande aux vannes d'admission de vapeur pour réguler le débit de vapeur entrant dans la turbine, ramenant ainsi la vitesse dans la plage de fonctionnement acceptable.

• Intégration et compatibilité du système: Le DS3800HSHB est conçu pour fonctionner de manière transparente avec les autres composants du système Speedtronic Mark IV. Il peut communiquer avec d'autres cartes de commande, modules d'entrée/sortie et s'interfacer avec divers capteurs et actionneurs utilisés dans le contrôle de la turbine. Cette compatibilité garantit que l’ensemble du système de contrôle de la turbine fonctionne comme une unité cohérente. Par exemple, il peut échanger des données avec un module de surveillance des vibrations pour intégrer des informations sur les vibrations dans la stratégie globale d'évaluation et de contrôle de l'état de la turbine. Il s'interface également avec les dispositifs d'interface homme-machine (IHM), permettant aux opérateurs de surveiller les paramètres de la turbine et d'émettre des commandes de contrôle depuis une salle de contrôle centrale.

Considérations opérationnelles et environnementales

• Exigences d'alimentation: La carte fonctionne selon des paramètres d'alimentation spécifiques. Cela nécessite généralement une source d’alimentation CC stable avec une plage de tension définie. La consommation électrique du DS3800HSHB est optimisée pour garantir un fonctionnement efficace tout en minimisant la génération de chaleur. Une alimentation électrique adéquate est cruciale pour maintenir le bon fonctionnement de tous ses composants internes et pour lui permettre d’effectuer avec précision ses tâches de contrôle et de surveillance.
• Tolérance environnementale: Le DS3800HSHB est conçu pour résister aux conditions environnementales couramment rencontrées dans les environnements industriels où des turbines sont installées. Il peut fonctionner dans une certaine plage de températures, généralement conçue pour gérer à la fois la chaleur générée par la turbine elle-même et les variations de température ambiante dans des endroits tels que les centrales électriques ou les installations industrielles. Il présente également un certain degré de résistance à l’humidité, à la poussière et à d’autres contaminants pouvant être présents dans ces environnements. Cependant, dans des conditions extrêmement difficiles, des mesures de protection supplémentaires peuvent être nécessaires pour garantir sa fiabilité et ses performances à long terme.

Entretien et assistance

• Services de réparation: Des entreprises de réparation professionnelles comme Axe Control proposent des services de réparation pour le DS3800HSHB. Le cycle de réparation typique varie de 1 à 2 semaines, ce qui permet un délai d'exécution raisonnable pour la plupart des besoins de maintenance. Dans les situations d'urgence où il est essentiel de minimiser les temps d'arrêt, des services de réparation accélérés avec un délai d'exécution de 48 à 72 heures peuvent être fournis. Ces services de réparation impliquent une inspection complète de la carte pour identifier les composants défectueux, le remplacement de toute pièce défectueuse et des tests approfondis pour garantir que la carte est restaurée dans son état de fonctionnement optimal.
• Garantie: Après réparation, la carte est généralement garantie 3 ans. Cette période de garantie garantit aux utilisateurs que la carte réparée fonctionnera comme prévu et leur donne un recours en cas de problème survenant pendant la période spécifiée. Il reflète la fiabilité du processus de réparation et la confiance des prestataires dans la qualité de leur travail.

Caractéristiques : DS3800HSHB

• Surveillance précise des paramètres:
  • Détection multi-paramètres: La carte est capable de surveiller plusieurs paramètres critiques liés au fonctionnement de la turbine. Il peut gérer les signaux provenant de capteurs mesurant des paramètres tels que la vitesse de rotation de la turbine, la température à divers endroits de la turbine (y compris les aubes, l'entrée et l'échappement), la pression dans différentes sections du système de turbine et les niveaux de vibration. Cette capacité de surveillance complète permet d'avoir une vue globale de l'état et des performances de la turbine, permettant une détection précoce des problèmes potentiels et une intervention rapide.
  • Haute précision: Le DS3800HSHB offre une grande précision dans le traitement des signaux entrants de ces capteurs. Grâce à ses circuits soigneusement conçus et à l'intégration de ses composants, il peut mesurer et interpréter avec précision même de petites variations dans les signaux du capteur. Par exemple, lors de la surveillance de la température, il peut détecter les changements de température dans une marge très étroite, ce qui est crucial pour identifier les changements subtils dans les conditions de fonctionnement de la turbine qui pourraient entraîner des problèmes s'ils passent inaperçus.
• Capacités de contrôle sophistiquées:
  • Contrôle de la vitesse des turbines: Une des fonctions clés est sa capacité à contrôler la vitesse de rotation de la turbine. Il reçoit les signaux de vitesse en temps réel des capteurs appropriés et les compare aux points de consigne de vitesse prédéfinis. Sur la base de cette comparaison, il peut générer des signaux de contrôle précis pour ajuster le débit de vapeur ou de carburant (selon qu'il s'agit d'une turbine à vapeur ou à gaz) afin de maintenir la vitesse souhaitée. Cela garantit un fonctionnement stable de la turbine dans des conditions de charge variables et contribue à sa synchronisation avec le réseau électrique dans les applications de production d'électricité.
  • Combustion et optimisation des processus: Pour les turbines à gaz, il joue un rôle essentiel dans l'optimisation du processus de combustion. En surveillant des paramètres tels que le débit de carburant, l’admission d’air et la température de combustion, il peut effectuer des ajustements précis pour garantir une combustion efficace du carburant. Cela maximise non seulement la puissance de sortie, mais améliore également le rendement énergétique et réduit les émissions. Dans les turbines à vapeur, il peut réguler l’admission de vapeur et d’autres processus associés afin d’optimiser l’efficacité globale de la conversion énergétique.

• Fonctionnalités d'intégration et de compatibilité

• Intégration transparente du système:
  • Compatibilité avec les composants Mark IV: Le DS3800HSHB est conçu pour s'intégrer de manière transparente aux autres composants du système GE Speedtronic Mark IV. Il peut communiquer efficacement avec d'autres cartes de commande, des modules d'entrée/sortie et divers types de capteurs et d'actionneurs utilisés dans la configuration de contrôle de la turbine. Cette compatibilité garantit que l'ensemble du système de contrôle de la turbine fonctionne comme une entité unifiée et coordonnée, permettant un échange de données fluide et des actions de contrôle collaboratives.
  • Interopérabilité avec les systèmes externes: Il a également le potentiel d'interagir avec des systèmes externes, tels que les systèmes de contrôle et d'acquisition de données (SCADA) ou les réseaux d'automatisation à l'échelle de l'usine. Cela permet aux opérateurs de surveiller et de gérer les opérations des turbines à partir d’une salle de contrôle centralisée et d’intégrer les données des turbines dans des stratégies plus larges de gestion et d’optimisation de l’usine. Par exemple, il peut fournir des données en temps réel sur les performances de la turbine à un système SCADA, qui peuvent ensuite être utilisées pour l'analyse globale des performances d'une centrale électrique et la prise de décision.

• Caractéristiques du matériel et des composants

• Divers composants:
  • Circuits intégrés: La carte est équipée de trente et un circuits intégrés (CI), chacun contenant plusieurs éléments électroniques dans un seul boîtier. Ces circuits intégrés remplissent diverses fonctions, notamment le traitement du signal, les opérations logiques et le stockage de données. Ils sont conçus pour fonctionner ensemble pour exécuter les tâches complexes requises pour le contrôle et la surveillance des turbines, en fournissant la puissance de calcul et les capacités de traitement des signaux nécessaires.
  • Réseaux de résistances: Avec vingt-cinq réseaux de résistances sur la carte, il peut définir avec précision les paramètres électriques au sein de différents circuits. Ces réseaux de résistances sont utilisés pour des fonctions telles que la création de diviseurs de tension, la définition de limites de courant et l'ajustement des niveaux de signal. Ils contribuent à la précision du conditionnement des signaux et garantissent que les signaux électriques au sein de la carte se situent dans les plages appropriées pour des actions de traitement et de contrôle appropriées.
  • Condensateurs: La présence de divers condensateurs sur la carte sert à plusieurs fins. Ils aident à atténuer les fluctuations de tension dans les circuits d’alimentation, fournissant ainsi une alimentation stable aux composants. De plus, ils jouent un rôle dans le filtrage du bruit électrique des signaux d'entrée et de sortie, améliorant ainsi la qualité du signal et la fiabilité des actions de contrôle basées sur ces signaux.
• Conception configurable:
  • Lien de cavalier: Le DS3800HSHB comporte un cavalier sur son bord droit. Ce lien de cavalier permet une configuration facile de certaines fonctions ou paramètres sur la carte. Les opérateurs ou les techniciens peuvent ajuster le cavalier pour modifier des aspects tels que le mode de fonctionnement de la carte, activer ou désactiver des fonctionnalités spécifiques, ou l'adapter à différents modèles de turbine ou à des conditions de fonctionnement spécifiques. Cette flexibilité permet de personnaliser le comportement de la carte sans avoir à effectuer de modifications matérielles importantes.
  • Zone des composants de rechange: Il y a un espace vide marqué comme « de réserve » sur le tableau. Cette zone offre la possibilité d'ajouter des composants supplémentaires si nécessaire. Il pourrait être utilisé pour des mises à niveau, des personnalisations ou pour répondre à des exigences spécifiques qui surviennent lors du fonctionnement du système de turbine. Par exemple, si un nouveau type de capteur doit être intégré ou si une fonction spécifique nécessite des circuits supplémentaires, la zone de réserve peut être utilisée à ces fins.

• Fonctionnalités de diagnostic et de surveillance

• Détection et rapport d'erreurs:
  • Surveillance interne: La carte dispose de capacités de diagnostic intégrées pour surveiller en permanence ses propres circuits internes et les signaux qu'elle traite. Il peut détecter des erreurs telles que des niveaux de signal anormaux (trop élevés ou trop faibles), des lectures de capteur incorrectes ou des problèmes avec les composants internes tels que des circuits intégrés défectueux ou des résistances endommagées. Cette autosurveillance proactive aide à identifier les problèmes potentiels dès le début, réduisant ainsi le risque de pannes inattendues de la turbine.
  • Rapport d'erreur: Lorsqu'une erreur est détectée, le DS3800HSHB peut générer des rapports d'erreur qui fournissent des informations détaillées sur la nature du problème. Ces rapports peuvent être communiqués à la console de l'opérateur ou à un système de maintenance, indiquant le paramètre affecté, l'emplacement ou le composant spécifique où le problème a été détecté, ainsi que tout détail pertinent sur les conditions d'erreur. Cela permet au personnel de maintenance de diagnostiquer et de résoudre rapidement le problème, minimisant ainsi les temps d'arrêt.
• Voyants lumineux (le cas échéant): Certaines versions de la carte peuvent comporter des voyants lumineux qui fournissent des indications visuelles sur son état de fonctionnement. Par exemple, des voyants pourraient indiquer l'état de mise sous tension, la présence d'erreurs ou d'avertissements, ou l'activité de circuits spécifiques liés aux paramètres clés de la turbine. Ces indicateurs visuels permettent aux opérateurs d'évaluer rapidement l'état de la carte en un coup d'œil et de prendre les mesures appropriées si des problèmes sont signalés.

• Caractéristiques d'adaptabilité environnementale

• Tolérance à la température et à l'humidité:
  • Large plage de températures: Le DS3800HSHB est conçu pour fonctionner dans une plage de températures spécifique qui englobe généralement les conditions rencontrées dans les environnements de turbines industrielles. Il peut résister aussi bien à la chaleur générée par la turbine elle-même qu'aux variations de température ambiante des centrales électriques ou des installations industrielles. Cette large tolérance de température garantit que ses performances restent stables et fiables quelles que soient les saisons et les conditions de fonctionnement.
  • Résistance à l'humidité: Il présente également un certain degré de résistance à l'humidité, ce qui est important car de nombreux environnements industriels peuvent avoir des niveaux d'humidité relativement élevés en raison de processus tels que la génération de vapeur ou de facteurs environnementaux. La conception de la carte et la sélection des composants aident à prévenir les problèmes tels que les courts-circuits induits par l'humidité ou la corrosion, lui permettant ainsi de fonctionner correctement dans ces environnements.
• Robustesse en milieu industriel: La carte est conçue pour supporter les vibrations mécaniques, la poussière et d'autres contaminants courants dans les environnements industriels où se trouvent les turbines. Sa construction physique et l'emballage de ses composants sont conçus pour résister à ces défis sans dégradation significative des performances, garantissant ainsi une fiabilité et une durabilité à long terme.

• Fonctionnalités de maintenance et d'assistance

• Facilement réparable:
  • Services de réparation standardisés: Il existe des services de réparation spécialisés disponibles pour le DS3800HSHB, avec des sociétés comme Axe Control proposant des solutions de réparation. Le cycle de réparation typique de 1 à 2 semaines est relativement pratique pour les besoins de maintenance de routine, et dans les situations d'urgence, des services de réparation accélérés avec un délai d'exécution de 48 à 72 heures peuvent être fournis. Cette disponibilité de services de réparation garantit qu'en cas de panne de composants, la carte peut être rapidement remise en état de fonctionnement, minimisant ainsi l'impact sur le fonctionnement de la turbine.
  • Garantie: Après réparation, la carte est généralement garantie 3 ans. Cette période de garantie donne aux utilisateurs confiance dans la qualité de la carte réparée et offre une protection contre tout problème potentiel pouvant survenir pendant la période spécifiée. Il reflète la fiabilité du processus de réparation et l’engagement des prestataires à assurer la satisfaction du client.

Paramètres techniques : DS3800HSHB

• Alimentation:
  • Tension: Fonctionne sur une plage de tension CC spécifique, généralement dans une bande de tolérance étroite pour garantir un fonctionnement stable. Bien que la tension exacte puisse varier en fonction de la configuration et de l'application spécifiques au sein du système Speedtronic Mark IV, elle adhère généralement aux normes industrielles courantes de tension continue. Par exemple, il pourrait être conçu pour fonctionner avec une tension nominale d'environ 24 V CC, avec une variation admissible de ±10 % (c'est-à-dire de 21,6 V à 26,4 V).
  • Consommation d'énergie: La consommation électrique de la carte est optimisée pour équilibrer sa fonctionnalité avec l'efficacité énergétique. En moyenne, sa consommation électrique peut atteindre plusieurs watts, en fonction de la charge et des fonctions spécifiques qu'elle exécute à un moment donné. Cette consommation d'énergie relativement faible contribue à minimiser la génération de chaleur, ce qui est bénéfique pour maintenir sa fiabilité et fonctionner dans les limites de température spécifiées.

Paramètres de traitement du signal

• Signaux d'entrée:
  • Entrées analogiques: La carte est capable de recevoir plusieurs signaux d'entrée analogiques provenant de divers capteurs utilisés dans la surveillance des turbines. Ceux-ci peuvent inclure des capteurs de température (tels que des thermocouples ou des détecteurs de température à résistance - RTD) avec des plages de sortie de tension ou de courant typiques pour la mesure de température industrielle. Par exemple, il peut gérer les signaux des capteurs de température dans la plage de 0 à 10 V pour certains types de systèmes de mesure de température basés sur RTD. Il peut également accepter les signaux des capteurs de pression, généralement dans des plages de tension ou de courant en fonction du type de capteur, comme 0 à 5 V ou 4 à 20 mA pour les capteurs de pression industriels courants.
  • Entrées numériques: En plus des entrées analogiques, il dispose de dispositions pour les entrées numériques. Ces entrées numériques peuvent recevoir des signaux provenant de dispositifs tels que des interrupteurs de fin de course, des capteurs de proximité ou des indicateurs d'état numériques liés au fonctionnement de la turbine. Les signaux d'entrée numériques sont généralement compatibles avec les niveaux logiques standard TTL (Transistor-Transistor Logic) ou CMOS (Complementary Metal-Oxide-Semiconductor), avec des niveaux de tension compris entre 0 et 5 V pour une reconnaissance et un traitement appropriés par les circuits internes de la carte.
• Signaux de sortie:
  • Sorties analogiques: Le DS3800HSHB peut générer des signaux de sortie analogiques pour contrôler les actionneurs ou d'autres composants du système de turbine. Par exemple, il peut émettre des signaux de tension compris entre -10 V et +10 V ou des signaux de courant compris entre 0 et 20 mA pour contrôler la position des vannes (telles que les vannes d'admission de vapeur dans une turbine à vapeur ou les vannes de régulation de carburant dans une turbine à gaz). ). Ces signaux de sortie analogiques sont utilisés pour ajuster avec précision le fonctionnement de la turbine en fonction des algorithmes de contrôle implémentés sur la carte.
  • Sorties numériques: Il fournit également des signaux de sortie numériques pour s'interfacer avec des relais, des voyants lumineux ou d'autres appareils numériques du système. Les signaux de sortie numériques peuvent piloter des composants externes avec des capacités de tension et de courant appropriées, généralement dans la plage de tension et les limites de courant adaptées aux applications de commande numérique industrielle standard. Par exemple, les sorties numériques pourraient être capables de fournir quelques milliampères de courant à des niveaux logiques élevés pour activer des voyants lumineux ou alimenter des relais pour contrôler les circuits électriques liés à la turbine.
• Résolution et précision du signal:
  • Conversion analogique-numérique (A/D): Pour les signaux d'entrée analogiques, la carte a probablement une résolution de conversion analogique-numérique spécifique. Il pourrait avoir, par exemple, un convertisseur A/D 12 bits ou 16 bits, qui détermine la précision avec laquelle il peut numériser les signaux analogiques entrants. Un convertisseur 16 bits offrirait un niveau de précision plus élevé, lui permettant de distinguer de plus petites variations dans les signaux d'entrée. En termes de précision, il peut atteindre un certain pourcentage de précision à pleine échelle, peut-être dans la plage de ±0,1 % à ±0,5 % selon la conception et l'étalonnage, garantissant que les valeurs numériques obtenues à partir de la conversion correspondent étroitement aux valeurs analogiques réelles. valeurs d’entrée dans les plages de signaux d’entrée spécifiées.
  • Conversion numérique-analogique (D/A): Pour les signaux de sortie analogiques, un niveau similaire de résolution et de précision s'applique. Le processus de conversion numérique-analogique est conçu pour générer des signaux de sortie analogiques avec un niveau de précision spécifique. La résolution pourrait être comprise entre 10 et 16 bits et la précision se situerait dans une certaine tolérance pour garantir que les signaux analogiques de sortie représentent avec précision les valeurs de contrôle prévues générées par les algorithmes de contrôle internes de la carte.

Paramètres de communication

• Communication interne: Le DS3800HSHB est conçu pour communiquer avec d'autres composants du système Speedtronic Mark IV. Il utilise probablement un protocole de communication propriétaire spécifique aux systèmes de contrôle de turbine de GE pour un échange de données efficace entre différentes cartes, modules et sous-systèmes. Cette communication interne peut s'effectuer via des bus de communication dédiés ou des interfaces avec des taux de transfert de données et des formats de message spécifiques pour garantir une intégration transparente et un fonctionnement coordonné au sein de l'architecture de contrôle de la turbine.
• Communication externe: En termes de communication externe, il peut s'interfacer avec des systèmes externes tels que les systèmes de contrôle et d'acquisition de données (SCADA) ou les réseaux d'automatisation à l'échelle de l'usine. En fonction des exigences de l'application, il peut prendre en charge les protocoles de communication industriels standard tels que Modbus (variantes RTU ou TCP/IP), Profibus ou les protocoles Ethernet pour l'envoi et la réception de données vers et depuis des systèmes de contrôle et de surveillance externes. La vitesse de communication de ces connexions externes peut varier en fonction du protocole et de l'infrastructure réseau, mais peut généralement aller de quelques kilobits par seconde pour les protocoles série comme Modbus RTU à des vitesses plus élevées comme 10/100 Mbps pour les connexions Ethernet.

Spécifications environnementales

• Température de fonctionnement: La carte est conçue pour fonctionner dans une plage de températures spécifique adaptée aux environnements de turbines industrielles. Cette plage s'étend généralement d'une limite inférieure d'environ -20°C à une limite supérieure de +70°C. Cette large tolérance de température lui permet de fonctionner de manière fiable dans divers endroits, depuis les sites de centrales électriques extérieurs froids dans des climats plus froids jusqu'aux salles de turbines intérieures chaudes et humides où la chaleur générée par la turbine elle-même et l'environnement environnant peut augmenter la température.
• Humidité relative: Il peut tolérer des niveaux d'humidité relative compris entre 5% et 95% (sans condensation). Cette tolérance à l'humidité garantit que les niveaux normaux d'humidité dans l'air ne provoquent pas de courts-circuits électriques, de corrosion des composants ou d'autres problèmes susceptibles d'affecter les performances ou la fiabilité de la carte. Dans les environnements industriels où de la vapeur est présente ou où il existe des variations importantes d'humidité dues à des facteurs environnementaux ou à des processus industriels, le DS3800HSHB est conçu pour continuer à fonctionner correctement dans ces limites d'humidité.
• Tolérance mécanique et aux vibrations: La carte est conçue pour résister aux vibrations et aux chocs mécaniques courants dans les environnements industriels où des turbines sont installées. Il présente un certain niveau de tolérance aux vibrations, qui est généralement spécifié en termes de niveaux d'accélération et de plages de fréquences qu'il peut supporter sans subir de défaillance de composants ni de dégradation des performances. Par exemple, il pourrait être capable de résister à des vibrations avec des amplitudes d'accélération allant jusqu'à un certain nombre de g (où g est l'accélération due à la gravité) sur une plage de fréquences spécifique qui englobe les fréquences de vibration typiques générées par le fonctionnement des turbines et des équipements industriels associés. équipement.

Dimensions physiques et montage

• Dimensions: La taille physique du DS3800HSHB est conçue pour s'adapter aux boîtiers et racks de montage standard utilisés dans le système Speedtronic Mark IV et les armoires de commande de turbine industrielle. Il peut avoir des dimensions similaires à celles des autres circuits imprimés de la série, par exemple avec une longueur comprise entre 10 et 20 pouces, une largeur entre 5 et 10 pouces et une épaisseur d'environ 0,5 à 1 pouce. Les dimensions spécifiques peuvent varier en fonction du modèle exact et des modifications de conception apportées pour des applications spécifiques.
• Montage: Il est équipé de trous de montage ou d'autres caractéristiques mécaniques qui lui permettent d'être solidement fixé aux rails de montage ou au châssis à l'intérieur de l'armoire de commande. La conception du montage garantit que la planche reste fermement en place pendant le fonctionnement de la turbine, même lorsqu'elle est soumise à des vibrations et des forces mécaniques. Ce montage stable est essentiel pour maintenir des connexions électriques appropriées et éviter toute perturbation de sa fonctionnalité due à un mouvement ou à un desserrage.

Applications : DS3800HSHB

• Centrales électriques à turbine à vapeur:
  • Production d’énergie de base: Dans les grandes centrales électriques à turbine à vapeur alimentées au charbon, au nucléaire ou à la biomasse qui fonctionnent comme générateurs de charge de base, le DS3800HSHB est crucial pour maintenir un fonctionnement stable et efficace. Il surveille en permanence des paramètres tels que la pression de la vapeur à l'entrée et à la sortie de la turbine, la température de la vapeur et des divers composants de la turbine (tels que le rotor, le carter et les pales) et la vitesse de rotation de l'arbre de la turbine. A partir de ces mesures en temps réel, il contrôle l'admission de vapeur dans la turbine en ajustant la position des vannes vapeur. Ce contrôle précis garantit que la turbine fonctionne à son point d'efficacité optimal, maximisant la puissance de sortie tout en minimisant l'usure des composants.
  • Suivi de charge et régulation de fréquence: Dans le cadre du système de contrôle, le DS3800HSHB permet à la turbine à vapeur de répondre aux changements de demande du réseau. Lorsque la charge électrique sur le réseau augmente ou diminue, la carte ajuste la vitesse et la puissance de sortie de la turbine en conséquence. Par exemple, pendant les périodes de pointe de demande, il peut augmenter le débit de vapeur vers la turbine pour accélérer la production d'électricité, et pendant les périodes de faible demande, il peut réduire le débit de vapeur pour réduire la production. Cette capacité de suivi de charge contribue à maintenir la stabilité de la fréquence du réseau et à garantir un approvisionnement fiable en électricité.
• Centrales électriques à turbine à gaz:
  • Centrales électriques à cycle combiné: Dans les centrales électriques à cycle combiné qui combinent des turbines à gaz avec des turbines à vapeur pour une efficacité accrue, le DS3800HSHB joue un rôle essentiel dans le fonctionnement de la turbine à gaz. Il contrôle et surveille des paramètres tels que le débit de carburant, le volume et la température de l'air d'admission, la température de combustion et la température des gaz d'échappement. En optimisant ces paramètres, il garantit une combustion efficace, maximise la puissance de sortie de la turbine à gaz et réduit les émissions. Les données collectées par le conseil aident également à coordonner le fonctionnement de la turbine à gaz avec la turbine à vapeur en aval dans la configuration à cycle combiné, améliorant ainsi l'efficacité globale de l'usine.
  • Écrasement des pointes et production d’électricité de secours: Les turbines à gaz sont souvent utilisées pour l'écrêtement des pointes, où elles sont rapidement mises en service pendant les périodes de forte demande d'électricité pour compléter l'alimentation électrique du réseau. Le DS3800HSHB permet un démarrage rapide et un fonctionnement fiable des turbines à gaz dans ces situations. De plus, dans les scénarios de production d'électricité d'urgence, comme en cas de pannes de réseau ou de coupures de courant dans des installations critiques telles que des hôpitaux ou des centres de données, la carte garantit que la turbine à gaz peut démarrer et fournir de l'énergie rapidement et de manière stable.

Usines de procédés industriels

• Raffineries:
  • Pompes et compresseurs à turbine: Dans les raffineries de pétrole, il existe de nombreuses pompes et compresseurs entraînés par des turbines pour déplacer des fluides comme le pétrole brut, les produits raffinés et les gaz de traitement. Le DS3800HSHB est utilisé pour contrôler ces machines à turbine. Il surveille des paramètres tels que la vitesse de la turbine, la température de l'huile lubrifiante et la pression dans les conduites de processus connectées aux pompes ou aux compresseurs. En contrôlant le fonctionnement de la turbine, il garantit que les pompes et les compresseurs fonctionnent aux débits et pressions corrects, ce qui est essentiel pour maintenir le flux fluide des matières tout au long des processus de raffinage.
  • Optimisation des processus: La capacité du tableau à surveiller plusieurs paramètres contribue également à l'optimisation des processus dans les raffineries. Par exemple, en analysant la relation entre les performances de la turbine et l'efficacité d'un processus de raffinage particulier (tel que la distillation ou le craquage catalytique), les opérateurs peuvent procéder à des ajustements pour améliorer la productivité globale de l'usine et la qualité des produits.
• Usines chimiques:
  • Cinétique de réaction et contrôle des processus: Dans les processus de fabrication chimique où un contrôle précis de la température, de la pression et du débit est essentiel pour les réactions chimiques, le DS3800HSHB est utilisé pour contrôler les turbines qui entraînent des agitateurs, des mélangeurs ou des pompes de circulation. Il surveille et ajuste le fonctionnement de la turbine en fonction de paramètres tels que la température à l'intérieur des cuves de réaction, le débit des réactifs et la pression dans le système de réaction. Cela aide à maintenir les conditions idéales pour les réactions chimiques, à garantir une qualité constante du produit et à prévenir les risques de sécurité tels que la surpression ou les réactions incontrôlables.
  • Gestion de l'énergie: Le conseil aide également à la gestion de l'énergie dans les usines chimiques. En optimisant le fonctionnement des équipements entraînés par turbine, cela permet de réduire la consommation d’énergie. Par exemple, il peut ajuster la puissance de sortie de la turbine en fonction de la demande réelle du processus, évitant ainsi le gaspillage d'énergie inutile et contribuant à la durabilité globale et à la rentabilité de l'usine.

Applications marines

• Propulsion des navires:
  • Systèmes de propulsion de turbines à vapeur: Dans certains grands navires, en particulier les navires plus anciens ou ceux destinés à des applications spécialisées comme les brise-glaces, des turbines à vapeur sont utilisées pour la propulsion. Le DS3800HSHB est utilisé pour contrôler et surveiller ces turbines à vapeur de bord. Il gère des paramètres tels que le débit de vapeur vers la turbine, la vitesse de rotation de l'arbre d'hélice, ainsi que la température et la pression du système vapeur. Cela garantit un fonctionnement efficace et fiable du système de propulsion, permettant au navire de maintenir la vitesse et le cap souhaités tout en minimisant la consommation de carburant et l'usure des composants de la turbine.
  • Systèmes de propulsion de turbines à gaz: Les turbines à gaz sont de plus en plus utilisées dans les navires modernes pour la propulsion en raison de leur rapport puissance/poids élevé et de leurs temps de démarrage rapides. Le DS3800HSHB contrôle les turbines à gaz de ces navires, surveillant et ajustant le débit de carburant, l'admission d'air et les paramètres de combustion pour optimiser la puissance de sortie et assurer un fonctionnement fluide. Sur les navires militaires, cela est crucial tant pour les manœuvres de croisière normales que pour les manœuvres de haute performance.
• Production d'énergie auxiliaire: Sur les navires, les turbines sont également utilisées pour générer de l'énergie auxiliaire pour les systèmes embarqués tels que l'éclairage, la ventilation et l'électronique. Le DS3800HSHB est utilisé pour contrôler ces turbines de puissance auxiliaires, assurant une alimentation électrique stable quelles que soient les conditions d'exploitation du navire. Il surveille des paramètres tels que la vitesse de la turbine, la tension de sortie et la fréquence pour maintenir la qualité de l'électricité produite et répondre aux besoins en énergie des différents systèmes de bord.

Systèmes de chauffage et de refroidissement urbains

• Refroidisseurs et réchauffeurs à turbine: Dans les systèmes de chauffage et de refroidissement urbains qui utilisent des turbines à grande échelle pour entraîner des refroidisseurs (pour le refroidissement) ou des réchauffeurs (pour le chauffage), le DS3800HSHB est utilisé pour contrôler le fonctionnement de ces turbines. Il surveille la température et le débit du fluide de chauffage ou de refroidissement (tel que l'eau ou la vapeur), ainsi que les paramètres de performance de la turbine. Sur la base de ces données, il ajuste la puissance de sortie de la turbine pour répondre aux demandes changeantes de chauffage ou de refroidissement du quartier, garantissant ainsi une utilisation efficace de l'énergie et des conditions intérieures confortables pour les utilisateurs du système.

Personnalisation : DS3800HSHB

• Personnalisation de l'algorithme de contrôle:
  • Optimisation spécifique à la turbine: En fonction du type de turbine (vapeur ou gaz) et de son application spécifique, les algorithmes de contrôle implémentés sur le DS3800HSHB peuvent être personnalisés. Par exemple, dans une turbine à vapeur utilisée pour un processus industriel spécifique présentant des caractéristiques de charge ou des exigences de température uniques, des algorithmes personnalisés peuvent être développés pour optimiser la stratégie d'admission de vapeur. Cela peut impliquer d'ajuster les séquences d'ouverture et de fermeture des vannes en fonction d'un retour de température et de pression en temps réel pour maximiser l'efficacité tout en garantissant un fonctionnement fluide dans des conditions de charge variables.

• Intégration des processus: Dans les installations industrielles où la turbine fait partie d'un processus plus vaste, le logiciel de contrôle peut être personnalisé pour s'intégrer à d'autres systèmes de contrôle de processus. Par exemple, dans une usine chimique où une pompe entraînée par turbine est cruciale pour un processus de réaction particulier, les algorithmes de contrôle du DS3800HSHB peuvent être liés au système de contrôle global du processus chimique. Cela permet un contrôle coordonné, où le fonctionnement de la turbine est ajusté en fonction de la progression de la réaction chimique, des débits de réactifs et d'autres paramètres du processus pour garantir des performances optimales de l'ensemble du système.
• Détection des défauts et personnalisation du traitement: Le logiciel peut être configuré pour détecter et répondre à des défauts spécifiques de manière personnalisée. Différentes applications peuvent avoir des modes de défaillance distincts ou des composants plus sujets aux problèmes. Dans un système de propulsion de turbine à vapeur marine, où l'environnement d'exploitation est difficile et où les niveaux de vibrations peuvent avoir un impact sur les performances, le micrologiciel peut être programmé pour surveiller de près les capteurs de vibrations connectés au DS3800HSHB. Si des vibrations anormales sont détectées, cela peut déclencher des actions spécifiques telles que réduire la charge de la turbine, alerter l'équipage du navire avec des informations de diagnostic détaillées et même suggérer d'éventuelles mesures correctives comme vérifier l'alignement de l'arbre de la turbine ou l'état des roulements.

• Personnalisation du protocole de communication: Pour s'intégrer aux systèmes de contrôle industriels existants qui peuvent utiliser différents protocoles de communication, le logiciel du DS3800HSHB peut être mis à jour pour prendre en charge des protocoles supplémentaires ou spécialisés. Dans une raffinerie dotée de systèmes existants utilisant encore d'anciens protocoles de communication série pour certaines de ses fonctions de surveillance et de contrôle, le micrologiciel peut être modifié pour permettre un échange de données transparent avec ces systèmes.

Personnalisation du matériel

• Personnalisation du conditionnement du signal d’entrée:
  • Amplification et réglage du décalage: En fonction des types de capteurs utilisés dans une application particulière, le conditionnement du signal d'entrée du DS3800HSHB peut être personnalisé. Certains capteurs peuvent produire des signaux analogiques très faibles qui nécessitent une amplification pour se situer dans la plage optimale pour la conversion analogique-numérique de la carte. Des circuits d'amplification personnalisés peuvent être ajoutés ou intégrés pour amplifier ces signaux faibles. De plus, des ajustements de décalage peuvent être effectués pour tenir compte de tout décalage CC dans les signaux du capteur, garantissant ainsi une numérisation précise. Par exemple, dans une application de mesure de température de précision où un thermocouple a une plage de tension de sortie faible proche du bruit de fond, une amplification personnalisée peut être configurée pour amener le signal à un niveau que la carte peut gérer avec précision.
  • Personnalisation du filtrage: Les canaux d'entrée de la carte peuvent être personnalisés avec différentes options de filtrage pour supprimer les bruits indésirables ou les interférences spécifiques à l'environnement d'application. Dans un environnement industriel comportant de nombreuses machines électriques générant des interférences électromagnétiques, des filtres personnalisés peuvent être conçus pour cibler et éliminer des fréquences spécifiques de bruit susceptibles d'affecter la précision des signaux analogiques acquis. Par exemple, en cas d'interférence importante sur les lignes électriques de 50 Hz ou 60 Hz, des filtres coupe-bande peuvent être ajoutés aux canaux d'entrée pour supprimer ces fréquences et améliorer la qualité du signal.
• Extension et adaptation des entrées/sorties (E/S):
  • Extension d'E/S numériques: En fonction de la complexité du processus industriel et de la nécessité de s'interfacer avec des appareils numériques supplémentaires, le DS3800HSHB peut être personnalisé avec une extension d'E/S numériques. Des canaux d'entrée et de sortie numériques supplémentaires peuvent être ajoutés à la carte, soit via des cartes d'extension externes, soit en intégrant des circuits supplémentaires. Cela permet un contrôle et une surveillance plus complets, tels que l'interfaçage avec des capteurs numériques, des relais ou des voyants lumineux qui font partie du système industriel global. Par exemple, dans un processus de fabrication où plusieurs indicateurs d'état numériques et interrupteurs d'arrêt d'urgence doivent être surveillés et contrôlés, une extension d'E/S numériques peut être mise en œuvre pour connecter ces dispositifs à la carte.
  • Personnalisation de la sortie analogique: Dans certaines applications, disposer de capacités de sortie analogique en plus des entrées analogiques existantes peut être bénéfique. Des canaux de sortie analogiques personnalisés peuvent être ajoutés au DS3800HSHB pour générer des signaux de commande pour les actionneurs ou d'autres appareils qui dépendent d'une entrée analogique pour leur fonctionnement. Par exemple, dans un système de contrôle de processus où la carte est utilisée pour surveiller la température et la pression et, sur la base de ces lectures, elle doit contrôler la position d'une vanne (ce qui peut nécessiter un signal analogique de tension ou de courant), des canaux de sortie analogiques personnalisés peut être configuré pour fournir les signaux de commande appropriés.
• Personnalisation de l'entrée de puissance: Dans les environnements industriels avec des configurations d'alimentation non standard, l'entrée d'alimentation du DS3800HSHB peut être adaptée. Par exemple, dans une plate-forme pétrolière offshore où l'alimentation électrique est soumise à d'importantes fluctuations de tension et à des distorsions harmoniques dues à l'infrastructure électrique complexe, des modules de conditionnement d'énergie personnalisés tels que des convertisseurs DC-DC ou des régulateurs de tension avancés peuvent être ajoutés à la carte. Ceux-ci garantissent que la carte reçoit une alimentation stable et appropriée, la protégeant des surtensions et maintenant son fonctionnement fiable.

Personnalisation basée sur les exigences environnementales

• Personnalisation du boîtier et de la protection:
  • Adaptation aux environnements difficiles: Dans les environnements industriels particulièrement difficiles, tels que ceux présentant des niveaux élevés de poussière, d'humidité, de températures extrêmes ou d'exposition à des produits chimiques, le boîtier physique du DS3800HSHB peut être personnalisé. Dans une centrale électrique située dans le désert, où les tempêtes de poussière sont fréquentes, le boîtier peut être conçu avec des fonctionnalités anti-poussière améliorées, telles que des filtres à air et des joints, pour maintenir les composants internes de la carte propres. Des revêtements spéciaux peuvent être appliqués pour protéger le panneau des effets abrasifs des particules de poussière.

• Personnalisation de la gestion thermique: En fonction des conditions de température ambiante du milieu industriel, des solutions de gestion thermique personnalisées peuvent être intégrées. Dans une installation située dans un climat chaud où la carte peut être exposée à des températures élevées pendant des périodes prolongées, des dissipateurs de chaleur supplémentaires, des ventilateurs de refroidissement ou même des systèmes de refroidissement liquide (le cas échéant) peuvent être intégrés dans le boîtier pour maintenir l'appareil dans son état optimal. plage de température de fonctionnement.

Personnalisation pour les normes et réglementations spécifiques de l’industrie

• Personnalisation de la conformité:
  • Exigences des centrales nucléaires: Dans les centrales nucléaires, qui ont des normes de sécurité et réglementaires extrêmement strictes, le DS3800HSHB peut être personnalisé pour répondre à ces demandes spécifiques. Cela peut impliquer l'utilisation de matériaux et de composants durcis aux radiations, la soumission de processus de tests et de certification spécialisés pour garantir la fiabilité dans des conditions nucléaires, et la mise en œuvre de fonctionnalités redondantes ou de sécurité intégrée pour se conformer aux exigences de sécurité élevées de l'industrie.

• Normes aérospatiales et aéronautiques: Dans les applications aérospatiales, il existe des réglementations spécifiques concernant la tolérance aux vibrations, la compatibilité électromagnétique (CEM) et la fiabilité en raison de la nature critique des opérations aériennes. Le DS3800HSHB peut être personnalisé pour répondre à ces exigences. Par exemple, il faudra peut-être le modifier pour avoir des caractéristiques améliorées d’isolation des vibrations et une meilleure protection contre les interférences électromagnétiques afin de garantir un fonctionnement fiable pendant le vol.
