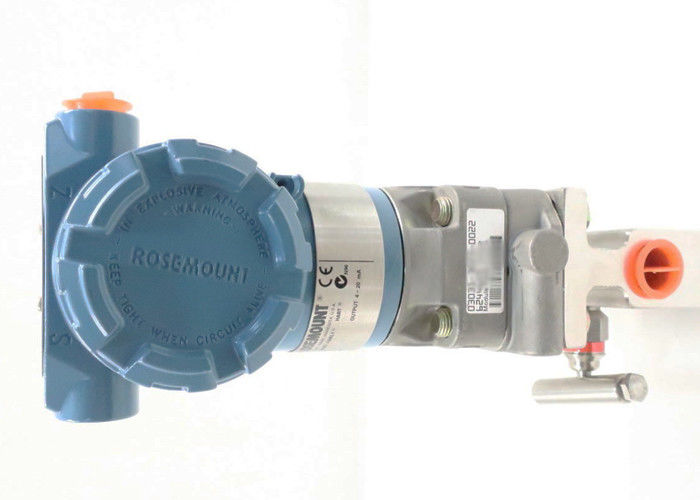

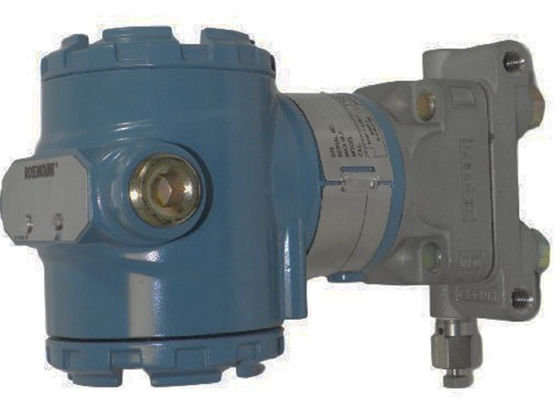

Transmetteur de niveau 3051L2AA0D21AAF1 Transmetteur Rosemount 3051L
Informations sur le produit de :3051L2AA0D21AAF1
| Marque |
3051L2AA0D21AAF1 |
| FOURNIR |
0 à 621,60 mbar
|
| TAILLE |
Ne fournit pas |
| Poids |
5KG |
(1) L'option HR5 configure la sortie HART sur HART révision 5. L'option HR7 configure la sortie HART sur HART révision 7. L'appareil peut être configuré sur site pour HART révision 5 ou 7 si vous le souhaitez.HART Révision 5 est la sortie HART par défaut.
(2)Code option M4 - Écran LCD avec LOI requis pour l'adressage et la configuration locaux.
(3) Nécessite des options sans fil et un boîtier en polymère technique.Les approbations disponibles sont FM à sécurité intrinsèque (code d'option I5), CSA à sécurité intrinsèque (code d'option I6), sécurité intrinsèque ATEX (code d'option I1), sécurité intrinsèque IECEx (code d'option I7) et sécurité intrinsèque EAC (code d'option IM).
(4) Disponible uniquement avec les homologations C6, E2, E5, I5, K5, KB et E8.Non disponible avec GE, GM, SBS, DA0, M4, D4, DZ, QT, HR5, HR7, CR, CS ou CT.
(5) Les matériaux de construction sont conformes aux exigences métallurgiques mises en évidence dans la norme NACE MR0175/ISO 15156 pour les environnements de production de champs pétrolifères acides.Des limites environnementales s'appliquent à certains matériaux.Consultez la dernière norme pour plus de détails.Les matériaux sélectionnés sont également conformes à la NACE MR0103 pour les environnements de raffinage acides.
Plus d'options :
MR-J2S-10A
MR-J2S-10B
MR-J2S-20A
MR-J2S-20B
MR-J2S-40A
MR-J2S-40B
MR-J2S-60A
MR-J2S-60B
MR-J2S-70A
MR-J2S-70B
MR-J2S-100A
MR-J2S-100B
MR-J2S-200A
MR-J2S-200B
MR-J2S-350A
MR-J2S-350B
MR-J2S-500A
MR-J2S-500B
MR-J2S-700A
MR-J2S-700B
Rosemont Transmetteur de niveau 3051L Information:
| Modèle |
Type d'émetteur |
| 3051L |
Transmetteur de niveau |
|
| Plage de pression |
| 2 |
–250 à 250 en H2O (–621,60 à 621,60 mbar) |
★ |
| 3 |
–1000 à 1000 en H2O (–2,48 à 2,48 bars) |
★ |
| 4 |
–300 à 300 psi (–20,68 à 20,68 bar) |
★ |
| Sortie émetteur |
| UN(1) |
4–20 mA avec signal numérique basé sur HART®Protocole |
★ |
| F |
Protocole de bus de terrain FOUNDATION™ |
★ |
| W(2) |
PROFIBUS®Protocole PA |
★ |
| X(3) |
Sans fil (nécessite des options sans fil et un boîtier en polymère technique) |
★ |
| M.(4) |
Faible consommation 1 à 5 Vcc avec signal numérique basé sur le protocole HART |
|
| Taille du raccord process, matériau, longueur d'extension (côté haut) |
| Code |
Taille du raccordement au processus |
Matériel |
Longueur de rallonge |
| G0(5) |
2 po/DN 50/A |
Acier inoxydable 316L |
Montage encastré uniquement |
★
|
| H0(5) |
2 pouces/DN 50 |
Alliage C-276 |
Montage encastré uniquement |
★ |
| J0 |
2 pouces/DN 50 |
Tantale |
Montage encastré uniquement |
★ |
| A0(5) |
3 pouces/DN 80 |
Acier inoxydable 316L |
Montage encastré |
★ |
| A2(5) |
3 pouces/DN 80 |
Acier inoxydable 316L |
2 po/50 mm |
★ |
| A4(5) |
3 pouces/DN 80 |
Acier inoxydable 316L |
4 po/100 mm |
★ |
| A6(5) |
3 pouces/DN 80 |
Acier inoxydable 316L |
6 po/150 mm |
★ |
| B0(5) |
4 po/DN 100 |
Acier inoxydable 316L |
Montage encastré |
★ |
| B2(5) |
4 po/DN 100 |
Acier inoxydable 316L |
2 po/50 mm |
★ |
| B4(5) |
4 po/DN 100 |
Acier inoxydable 316L |
4 po/100 mm |
★ |
| B6(5) |
4 po/DN 100 |
Acier inoxydable 316L |
6 po/150 mm |
★ |
| C0(5) |
3 pouces/DN 80 |
Alliage C-276 |
Montage encastré |
★ |
| C2(5) |
3 pouces/DN 80 |
Alliage C-276 |
2 po/50 mm |
★ |
| C4(5) |
3 pouces/DN 80 |
Alliage C-276 |
4 po/100 mm |
★ |
| C6(5) |
3 pouces/DN 80 |
Alliage C-276 |
6 po/150 mm |
★ |
| D0(5) |
4 po/DN 100 |
Alliage C-276 |
Montage encastré |
★ |
| D2(5) |
4 po/DN 100 |
Alliage C-276 |
2 po/50 mm |
★ |
| D4(5) |
4 po/DN 100 |
Alliage C-276 |
4 po/100 mm |
★ |
| D6(5) |
4 po/DN 100 |
Alliage C-276 |
6 po/150 mm |
★ |
| E0 |
3 pouces/DN 80 |
Tantale |
Montage encastré uniquement |
★ |
| F0 |
4 po/DN 100 |
Tantale |
Montage encastré uniquement |
★ |
| Taille de la bride de montage, calibre et matériau (côté haut) |
| |
Taille |
Notation |
Matériel |
| M. |
2 pouces. |
ANSI/ASME B16.5 Classe 150 |
CS |
★ |
| UN |
3 pouces. |
ANSI/ASME B16.5 Classe 150 |
CS |
★ |
| B |
4 pouces. |
ANSI/ASME B16.5 Classe 150 |
CS |
★ |
| N |
2 pouces. |
ANSI/ASME B16.5 Classe 300 |
CS |
★ |
| C |
3 pouces. |
ANSI/ASME B16.5 Classe 300 |
CS |
★ |
| D |
4 pouces. |
ANSI/ASME B16.5 Classe 300 |
CS |
★ |
| P. |
2 pouces. |
ANSI/ASME B16.5 Classe 600 |
CS |
★ |
| E |
3 pouces. |
ANSI/ASME B16.5 Classe 600 |
CS |
★ |
| X(5) |
2 pouces. |
ANSI/ASME B16.5 Classe 150 |
Acier inoxydable 316 |
★ |
| F(5) |
3 pouces. |
ANSI/ASME B16.5 Classe 150 |
Acier inoxydable 316 |
★ |
| g(5) |
4 pouces. |
ANSI/ASME B16.5 Classe 150 |
Acier inoxydable 316 |
★ |
| Oui(5) |
2 pouces. |
ANSI/ASME B16.5 Classe 300 |
Acier inoxydable 316 |
★ |
| H(5) |
3 pouces. |
ANSI/ASME B16.5 Classe 300 |
Acier inoxydable 316 |
★ |
| J.(5) |
4 pouces. |
ANSI/ASME B16.5 Classe 300 |
Acier inoxydable 316 |
★ |
| Z(5) |
2 pouces. |
ANSI/ASME B16.5 Classe 600 |
Acier inoxydable 316 |
★ |
| L(5) |
3 pouces. |
ANSI/ASME B16.5 Classe 600 |
Acier inoxydable 316 |
★ |
| Q |
DN50 |
PN 10-40 selon EN 1092-1 |
CS |
★ |
| R. |
DN80 |
PN 40 selon EN 1092-1 |
CS |
★ |
| S |
DN100 |
PN 40 selon EN 1092-1 |
CS |
★ |
| V |
DN100 |
PN 10/16 selon EN 1092-1 |
CS |
★ |
| K(5) |
DN50 |
PN 10-40 selon EN 1092-1 |
Acier inoxydable 316 |
★ |
| T(5) |
DN80 |
PN 40 selon EN 1092-1 |
Acier inoxydable 316 |
★ |
| U(5) |
DN100 |
PN 40 selon EN 1092-1 |
Acier inoxydable 316 |
★ |
| W(5) |
DN100 |
PN 10/16 selon EN 1092-1 |
Acier inoxydable 316 |
★ |
| 7(5) |
4 po. |
ANSI/ASME B16.5 Classe 600 |
Acier inoxydable 316 |
★ |
| 1 |
N / A |
10 000 selon JIS B2238 |
CS |
|
| 2 |
N / A |
20 000 selon JIS B2238 |
CS |
|
| 3 |
N / A |
40 000 selon JIS B2238 |
CS |
|
| 4(5) |
N / A |
10 000 selon JIS B2238 |
Acier inoxydable 316 |
|
| 5(5) |
N / A |
20 000 selon JIS B2238 |
Acier inoxydable 316 |
|
| 6(5) |
N / A |
40 000 selon JIS B2238 |
Acier inoxydable 316 |
|
| Liquide de remplissage de joint (côté haut) |
Densité spécifique |
Limites de température (température ambiante de 70° F [21° C]) |
| D |
Silicone 200 |
0,93 |
–49 à 401 °F (–45 à 205 °C) |
★ |
| F |
Silicone 200 pour applications sous vide |
0,93 |
Pour une utilisation dans des applications sous vide inférieures à 14,7 psia (1 bar-a), reportez-vous aux courbes de pression de vapeur dans les spécifications du fluide de remplissage de niveau Rosemount DP.Note technique. |
★ |
| L |
Dow Corning®Fluide de pompe à diffusion 704 |
1.07 |
32 à 401 °F (0 à 205 °C) |
★ |
| C |
DC Silicone 704 pour applications sous vide |
1.07 |
Pour une utilisation dans des applications sous vide inférieures à 14,7 psia (1 bar-a), reportez-vous aux courbes de pression de vapeur dans les spécifications du fluide de remplissage de niveau Rosemount DP.Note technique. |
★ |
| UN |
SYLTHERM™XLT |
0,85 |
–102 à 293 °F (–75 à 145 °C) |
★ |
| H |
Inerte (halocarbure) |
1,85 |
–49 à 320 °F (–45 à 160 °C) |
★ |
| g |
Glycérine et eau |
1.13 |
5 à 203 °F (–15 à 95 °C) |
★ |
| N |
Néobée®M-20 |
0,92 |
5 à 401 °F (–15 à 205 °C) |
★ |
| P. |
Propylène glycol et eau |
1.02 |
5 à 203 F (–15 à 95 °C) |
★ |
| Côté basse pression |
| |
Configuration |
Adaptateur de bride |
Matériau du diaphragme |
Liquide de remplissage du capteur |
| 11(5) |
Jauge |
SST |
Acier inoxydable 316L |
Silicone |
★ |
| 21 |
Différentiel |
SST |
Acier inoxydable 316L |
Silicone |
★ |
| 22(5) |
Différentiel |
SST |
Alliage C-276 |
Silicone |
★ |
| 2A(6) |
Différentiel |
SST |
Acier inoxydable 316L |
Inerte (halocarbure) |
★ |
| 2B(5)(6) |
Différentiel |
SST |
Alliage C-276 |
Inerte (halocarbure) |
★ |
| 31(5) |
Ensemble système optimisé avec joint déporté |
Aucun |
Acier inoxydable 316L |
Silicone (nécessite le code d'option S1) |
★ |
| Joint torique |
| UN |
PTFE chargé de verre |
★ |
| Matériau du boîtier |
Taille d'entrée du conduit |
|
| UN |
Aluminium |
½–14 NPT |
★ |
| B |
Aluminium |
M20 x 1,5 |
★ |
| E |
Aluminium, très faible teneur en cuivre |
½–14 NPT |
|
| F |
Aluminium, ultra faible teneur en cuivre |
M20 x 1,5 |
|
| J. |
SST |
½–14 NPT |
★ |
| K |
SST |
M20 x 1,5 |
★ |
| P.(7) |
Polymère technique |
Aucune entrée de conduit |
★ |
| D(8) |
Aluminium |
G½ |
|
| M.(8) |
SST |
G½ |
|
| Options sans fil (nécessite le code de sortie sans fil X et le code P du boîtier en polymère technique) |
| Taux de transmission sans fil, fréquence de fonctionnement et protocole |
| WA3 |
Taux de transmission configurable par l'utilisateur, 2,4 GHzSans filCERF |
★ |
| Antenne et SmartPower |
| WP5 |
Antenne interne, compatible avec le module Green Power (module d'alimentation IS vendu séparément) |
★ |
| Options (à inclure avec le numéro de modèle sélectionné) |
| Garantie produit étendue |
| WR3 |
Garantie limitée de 3 ans |
★ |
| WR5 |
Garantie limitée de 5 ans |
★ |
| Toile végétale™fonctionnalité de contrôle(9) |
| A01 |
Suite de blocs fonctionnels de contrôle FOUNDATION Fieldbus |
★ |
| Fonctionnalité de diagnostic Plantweb |
| DA0(20) |
Diagnostic HART d'intégrité de boucle |
★ |
| D01(9) |
Suite de diagnostics FOUNDATION Fieldbus |
★ |
| Ensembles de joints(dix) |
| S1 |
Assemblé sur un joint Rosemount 1199 |
★ |
| Certifications de produits |
|
| E8 |
Certification ATEX antidéflagrante et anti-poussière |
★ |
| I1(11) |
ATEX Sécurité intrinsèque et poussière |
★ |
| IA |
Sécurité intrinsèque ATEX FISCO ;pour les protocoles FOUNDATION Fieldbus ou PROFIBUS PA uniquement |
★ |
| N1 |
Certification ATEX Type n et poussière |
★ |
| K8 |
ATEX Antidéflagrant, sécurité intrinsèque, type n et poussière (combinaison de E8, I1 et N1) |
★ |
| E4(12) |
TIIS Antidéflagrant |
★ |
| E5 |
FM antidéflagrant, résistant aux incendies de poussière |
★ |
| I5(13) |
FM intrinsèquement sûr, non incendiaire |
★ |
| C'EST À DIRE |
FM FISCO intrinsèquement sûr ;pour les protocoles FOUNDATION Fieldbus ou PROFIBUS PA uniquement |
★ |
| K5 |
FM antidéflagrant, anti-poussière, intrinsèquement sûr et Division 2 |
★ |
| C6 |
CSA antidéflagrant, anti-inflammation de poussière, intrinsèquement sûr et Division 2 |
★ |
| I6(7) |
Sécurité intrinsèque CSA |
★ |
| K6 |
Antidéflagrant CSA et ATEX, sécurité intrinsèque et division 2 (combinaison de C6, E8 et I1) |
★ |
| E7 |
IECEx Antidéflagrant, Anti-inflammation par la poussière |
★ |
| I7 |
Sécurité intrinsèque IECEx |
★ |
| N7 |
Certification IECEx Type n |
★ |
| K7 |
IECEx antidéflagrant, anti-inflammation de poussière, sécurité intrinsèque et type n (combinaison de I7, N7 et E7) |
★ |
| E2 |
INMETRO Antidéflagrant |
★ |
| I2 |
INMETRO Sécurité intrinsèque |
★ |
| BI |
INMETRO FISCO intrinsèquement sûr ;pour les protocoles FOUNDATION Fieldbus ou PROFIBUS PA uniquement |
★ |
| K2 |
INMETRO Antidéflagrant, Sécurité Intrinsèque |
★ |
| E3 |
Chine Antidéflagrant |
★ |
| I3 |
Sécurité intrinsèque en Chine |
★ |
| N3 |
Chine Type n |
★ |
| EM |
Règlement Technique Union Douanière (EAC) Antidéflagrant |
★ |
| JE SUIS |
Règlements techniques Union douanière (EAC) Sécurité intrinsèque |
★ |
| KM |
Règlements techniques Union douanière (EAC) Antidéflagrant et sécurité intrinsèque |
★ |
| Ko |
Antidéflagrant FM et CSA, anti-inflammation de la poussière, sécurité intrinsèque et division 2 (combinaison de K5 et C6) |
★ |
| KD |
FM, CSA et ATEX Antidéflagrant, sécurité intrinsèque (combinaison de K5, C6, I1 et E8) |
★ |
| PE(14) |
République de Corée Antidéflagrant |
★ |
| PI(15) |
République de Corée Sécurité intrinsèque |
★ |
| KP(16) |
République de Corée Antidéflagrant, sécurité intrinsèque |
★ |
| Approbations à bord(7) |
| SBS |
Bureau américain de la navigation |
★ |
| SBV(17) |
Bureau Veritas (BV) |
|
| SDN |
Det Norske Veritas |
|
| SLL(17) |
Registre Lloyds (LR) |
|
| Matériel de boulonnage |
| L4 |
Boulons austénitiques en acier inoxydable 316 |
★ |
| L5 |
Boulons ASTM A 193, qualité B7M |
★ |
| L6 |
Boulons en alliage K-500 |
★ |
| L8 |
Boulons ASTM A 193 classe 2, qualité B8M |
★ |
| Options d'affichage et d'interface |
| M4(18) |
Écran LCD avec LOI |
★ |
| M5 |
affichage LCD |
★ |
| Certification d'étalonnage |
| T4 |
Certificat d'étalonnage |
★ |
| QP |
Certificat d'étalonnage et sceau inviolable |
★ |
| QG(19) |
Certificat d'étalonnage et certificat de vérification GOST |
★ |
| Certification de traçabilité des matériaux |
| Q8 |
Certification de traçabilité des matériaux selon EN 10204 3.1 |
★ |
| Certification qualité pour la sécurité(20) |
| QS |
Certificat d'utilisation préalable des données FMEDA |
★ |
| QT |
Sécurité certifiée selon IEC 61508 avec certificat FMEDA |
★ |
| Rapports sur les performances totales du système de la boîte à outils |
| QZ |
Rapport de calcul des performances du système d'étanchéité |
★ |
| Connecteur électrique de conduit(6) |
| GE |
Connecteur mâle M12, 4 broches (eurofast) |
★ |
| Directeur général |
Connecteur mâle de taille A Mini, 4 broches (minifast) |
★ |
| Boutons de configuration |
| D4(20) |
Zéro et échelle analogiques |
★ |
| DZ(21) |
Trim zéro numérique |
★ |
| Protection transitoire(6)(22) |
| T1 |
Protection transitoire |
★ |
| Configuration du logiciel(21) |
| C1 |
Configuration logicielle personnalisée
(Pour les appareils filaires, voir le Rosemount 3051Fiche technique de configuration.Pour le sans fil, consultez le Rosemount 3051 WirelessFiche technique de configuration.)
|
★ |
| Faible puissance de sortie |
| C2 |
Sortie 0,8–3,2 Vcc avec signal numérique basé sur le protocole HART (disponible avec le code de sortie M uniquement) |
|
| Niveaux d'alarme(20) |
| C4(23) |
Alarme NAMUR et niveaux de saturation, alarme haute |
★ |
| CN(23) |
Niveaux d'alarme et de saturation NAMUR, alarme basse |
★ |
| CR |
Niveaux de signal d'alarme et de saturation personnalisés, alarme haute (nécessite C1 et Rosemount 3051Données de configuration Feuille) |
★ |
| CS |
Niveaux de signal d'alarme et de saturation personnalisés, alarme basse (nécessite C1 et Rosemount 3051Données de configuration Feuille) |
★ |
| CT |
Alarme basse standard Rosemount |
★ |
| Bouchon de conduit |
| FAIRE |
Bouchon de conduit en acier inoxydable 316 |
★ |
| Vis de terre(6)(24) |
| V5 |
Ensemble de vis de terre externe |
★ |
| Options de connexion de rinçage du boîtier inférieur |
| |
Matériau de l'anneau |
Nombre |
Taille (NPT) |
| F1 |
Acier inoxydable 316 |
1 |
¼–18 NPT |
★ |
| F2 |
Acier inoxydable 316 |
2 |
¼–18 NPT |
★ |
| F3 |
Alliage C-276 |
1 |
¼–18 NPT |
★ |
| F4 |
Alliage C-276 |
2 |
¼–18 NPT |
★ |
| F7 |
Acier inoxydable 316 |
1 |
½–14 NPT |
★ |
| F8 |
Acier inoxydable 316 |
2 |
½–14 NPT |
★ |
| F9 |
Alliage C-276 |
1 |
½–14 NPT |
★ |
| F0 |
Alliage C-276 |
2 |
½–14 NPT |
★ |
| Matériau du joint intermédiaire du boîtier inférieur |
| S0 |
Pas de joint pour le boîtier inférieur |
★ |
| SY(25) |
Thermo Tork®TN-9000 |
★ |
| Certificat NACE(26) |
| Q15 |
Certificat de conformité à la norme NACE MR0175/ISO 15156 pour les matériaux en contact avec le fluide |
★ |
| Q25 |
Certificat de conformité à la NACE MR0103 pour les matériaux en contact avec le fluide |
★ |
| Configuration de la révision HART(1)(nécessite le code de sortie A du protocole HART) |
| HR5 |
Configuré pour HART révision 5 |
★ |
| HR7 |
Configuré pour HART révision 7 |
★ |
| Numéro de modèle typique : 3051L 2 A A0 D 21 AA F1 |
Bon service en WTL :
> Nous offrons une haute qualité, une livraison rapide et des prix compétitifs pour les servomoteurs et servomoteurs Mitsubishi.
> Veuillez envoyer votre demande de prix pour obtenir le dernier prix.
> Normalement, nous expédierons les articles dans 1 à 2 semaines après réception du paiement.
> Nous pouvons vous expédier par UPS/DHL//EMS/Fedex.Veuillez nous contacter et nous utiliserons vos méthodes préférées.
> Nous avons un stock important et les prix sont variables, donc parfois les prix que nous publions ne sont pas exacts.
Si nécessaire, veuillez nous contacter pour des tarifs spécifiques.
NOTRE MARQUE PRINCIPALE :
Votre message doit contenir entre 20 et 3 000 caractères!
