| Nom de marque: | ABB |
| Certification: | CE |
| Numéro de modèle: | DO820 |
| Quantité de commande min: | 1 |
|---|---|
| Prix: | Contact us |
| Détails d'emballage: | Nouvelle boîte originale |
| Délai de livraison: | 3-5days |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 50 |
| Modèle: | DO820 | Type: | Sortie analogique |
|---|---|---|---|
| Nombre d'article: | 3BSE013250R1 | Spécifications de signal: | C.A./C.C de 230 V. (C.A./C.C de 5-250 V.), 3 A |
| Nombre de canaux: | 8 canaux | Type de signal: | Relais (OR) |

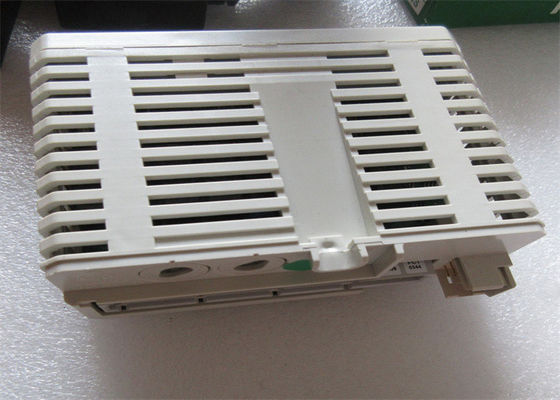

C.A./C.C du MODULE de SORTIE NUMÉRIQUE du module DO820 3BSE013250R1 d'entrée-sortie d'ABB DI821 S800 8 ch 230 V
Description de DO820
Le DO820 est des 8 modules de sortie du relais de C.A./C.C du canal 230 V (OR) pour l'entrée-sortie S800. La tension de sortie maximum est C.A. de 250 V et le courant de sortie continu maximum est 3 A. Toutes les sorties sont individuellement isolées. Chaque canal de sortie des composants se compose de la barrière d'isolement, de l'indication LED d'état OUT, du conducteur de relais, du relais et de protection optiques d'EMC. La surveillance de tension d'alimentation de relais, dérivée des 24 V distribués sur le ModuleBus, donne un signal d'erreur si la tension disparaît, et la LED d'avertissement s'allume. Le signal d'erreur peut être lu par l'intermédiaire du ModuleBus. Cette surveillance peut être activer/avec un paramètre.
Informations générales
| Type | Sortie numérique |
| Spécifications de signal | C.A./C.C de 230 V. (C.A./C.C de 5-250 V.), 3 A |
| Nombre d'article | 3BSE013250R1 |
| Nombre de canaux | 8 |
| Type de signal | Relais (OR) |
| CERF | Non |
| SOE | Non |
| Redondance | Non |
| À haut niveau d'intégration | Non |
| Sécurité intrinsèque | Non |
| Mécanique | S800 |
Données détaillées
| Isolement | Individuellement d'isolement, de canal en canal et pour faire le tour du terrain communal |
| Limitation actuelle | Peut être le courant limité par le MTU |
| Longueur de câble maximum de champ | 600 mètres (656 yards) |
| Tension assignée d'isolement | 250 V |
| Tension diélectrique d'essai | 2000 C.A. de V. |
| Dissipation de puissance | Type. 2,9 W |
| Consommation actuelle +5 V Modulebus | 60 mA |
| Consommation actuelle +24 V Modulebus | 140 mA |
| Consommation actuelle +24 V externes | 0 |
Diagnostics
| Avant LED | F (ault), R (l'ONU), W (arning), O (PS), statut de la Manche 1-8 |
| Surveillance | 24 / Moniteur de convertisseur de puissance de relais de 12 V |
| Indication de statut de surveillance | Erreur de module, avertissement de module, erreur de la Manche |
Modules d'entrée-sortie
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
Caractéristiques et avantages
Compability
| Utilisation avec le MTU | TU811, TU813, TU831, TU836, TU837, TU851 |
| Code de saisie | CA |
Dimensions
| Taille | 119 millimètres (4.7") |
| Largeur | 45 millimètres (1.77") |
| Profondeur | 102 millimètres (4.01"), 111 millimètres (4.37") comprenant le connecteur |
| Poids | 0,23 kilogrammes (0,5 livres.) |
