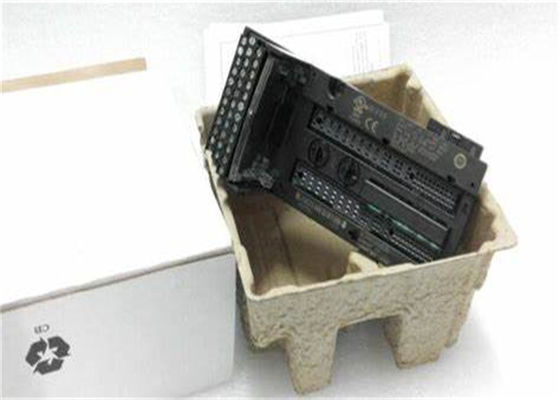

Description pour le TRANSPORTEUR de l'entrée-sortie IC200CHS022L de GE

D'AUTRES PRODUITS SUPÉRIEURS

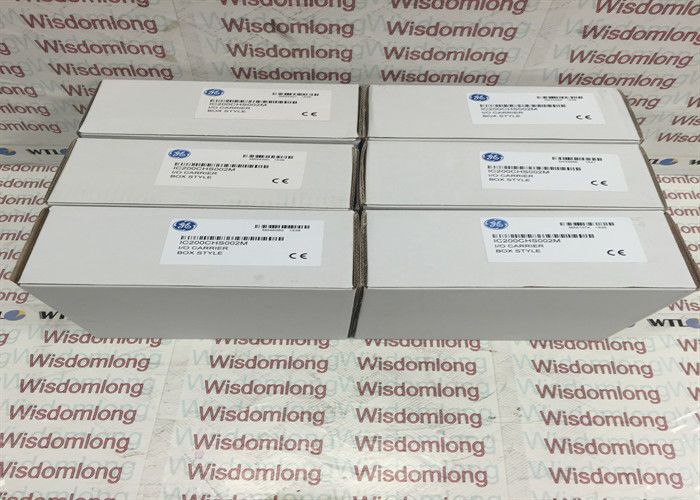

Au sujet du TRANSPORTEUR de l'entrée-sortie IC200CHS002 de GE

L'IC200CHS022 est un module de transporteur de la famille de produits de VersaMax qui est fabriquée par Emerson Automation This que le module est combiné avec des modules d'entrée-sortie de VersaMax, fournissant des cosses pour l'arrêt des dispositifs d'entrée et sortie, selon le type de module installé.

L'IC200CHS022 peut également désigné sous le nom d'une base terminale. Il comporte 36 terminaux à vis qui sont conçus pour adapter au cuivre solide ou échoué s'étendant A.W.G. # 14 à A.W.G. #22 pour la connexion simple de fil et à A.W.G. #18 pour (2) la connexion du fil deux dans un terminal simple pour mettre en application court-circuiter terminal. Le terminal du transporteur sont marqués A1 - A18 et B1-B18 pour le groupement approprié. Chaque terminal est des 0-264 VCA évalué, de 2 ampères par terminal et de 8 ampères par terre et segment de puissance. Chaque des terminaux sont également conçus pour résister à jusqu'à 300 VCA de tension passagère.

L'IC200CHS022 fournit la flexibilité et la modularité pendant qu'il permet aux modules accueillis d'entrée-sortie de VersaMax d'être remplacés ou entretenus sans besoin d'enlever les connexions de câblage existantes aux modules de transporteur. Avec ceci, le temps de dépannage est temps d'arrêt sensiblement réduit particulièrement de système de contrôle ou de module. Ce module de transporteur fournit également l'ensemble de montage tel que les étiquettes de support de fente ou de panneau DIN pour fixer le module de transporteur en place le long du module d'entrée-sortie d'associé.

L'IC200CHS022 est équipé de porte-cartes qui s'articule vers le bas au-dessus du câblage terminal. Il a également un porte-cartes qui ferme à clef le module d'entrée-sortie en place. Lors du fonctionnement, ce porte-cartes doit être dans l'orientation rétractée.

Le transporteur de GE Fanuc IC200CHS022 est un transporteur de style de la boîte compact d'entrée-sortie de série de Versamax. Le transporteur IC200CHS022 inclut 36 terminaux de style de la boîte du CEI. Ce module fournit le câblage de champ, le support, et les communications de carte mère pour un module d'entrée-sortie de Versamax qui monte verticalement sur le transporteur IC200CHS022. Les dimensions du transporteur IC200CHS022 sont de 66,8 x 70 x 163,5 millimètres. Le transporteur IC200CHS022 a un porte-cartes intégré qui s'articule vers le bas au-dessus du câblage terminal. Une carte de câblage est équipée de module et elle peut être insérée dans ce porte-cartes. Le porte-cartes devrait être en position rétractée tandis que le système est en fonction. Chaque terminal sur le transporteur IC200CHS022 peut adapter à un fil simple ou à 2 fils. Le câblage cuivre qui est échoué ou solide peut être employé pour le câblage d'arrêt.

Le câblage cuivre simple utilisé pour l'arrêt peut avoir des 0,36 mm2 à 2,1 millimètres carrés de section transversale. Deux câblages cuivre utilisés pour l'arrêt peuvent avoir jusqu'à 0,86 millimètres carrés de section transversale. Chaque point sur le transporteur IC200CHS022 est évalué pour jusqu'à 2 ampères du courant. Chaque puissance et prise de terre au sol sur le transporteur IC200CHS022 est évaluée pour jusqu'à 8 ampères du courant. Les points et la puissance/prises de terre au sol sur le transporteur IC200CHS022 sont évalués pour jusqu'à 264 volts à C.A. et ils peuvent soutenir des coupures de tension de jusqu'à 300 volts à C.A. Le transporteur IC200CHS022 est conçu pour monter sur un rail DIN mesurant 7,5 x 35 millimètres. Un pouce d'espacement horizontal et 2 pouces d'espacement vertical devraient être fournis autour du module monté. Pour des performances optimales, la température ambiante autour du transporteur IC200CHS022 fonctionnant doit être entre 0 et 60 degrés de Celsius.
