L'information produit ABB 3BSE038726R1 :

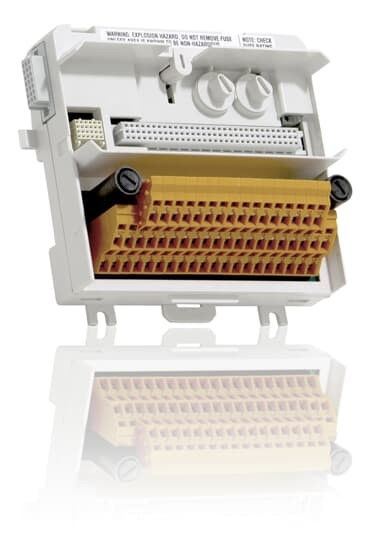

Le MTU TU833 peut avoir jusqu'à 16 canaux d'entrée-sortie et deux connexions de processus de tension. Chaque canal a deux connexions d'entrée-sortie et une connexion de ZP.

La tension de processus peut être reliée à deux groupes individuellement d'isolement. Chaque groupe a un fusible de 6,3 A. La tension évaluée maximum est 50 V et le courant évalué maximum est 2 A par canal. On lui recommande que l'estimation de fusible soit choisie pour répondre aux besoins d'applications, voient l'entrée-sortie S800 obtenir la puissance et le refroidissement commencés de chapitre.

Le MTU distribue le ModuleBus au module d'entrée-sortie et au prochain MTU. Il produit également de l'adresse correcte au module d'entrée-sortie par changeant les signaux sortants de position au prochain MTU.

Le MTU peut être monté sur un rail standard DIN. Il a un verrou mécanique qui ferme à clef le MTU au rail DIN.

Plus d'informations sur 3BSE038726R1 :

• Installation complète des modules d'entrée-sortie utilisant les connexions, les fusibles et la distribution d'énergie à 3 fils de champ.
• Jusqu'à 16 canaux des signaux de champ et des connexions de puissance de processus.
• Connexions à ModuleBus et à modules d'entrée-sortie.
• La saisie mécanique empêche l'insertion du module faux d'entrée-sortie.
• Verrouillage du dispositif au rail DIN pour fondre.
• Support de rail DIN.
• terminal de Ressort-cas.

Entrée-sortie du → S800 d'entrée-sortie du → S800 de produits d'entrée-sortie de → de produits de système de contrôle - entrée du → DI810 Digital d'entrées du → DI810 Digital de modules
Modules d'entrée-sortie de → de l'entrée-sortie 4,0 du → S800 d'entrée-sortie du → S800 du → I/Os du → 800xA de systèmes de contrôle
Modules d'entrée-sortie de → de l'entrée-sortie 4,1 du → S800 d'entrée-sortie du → S800 du → I/Os du → 800xA de systèmes de contrôle
Modules d'entrée-sortie de → de l'entrée-sortie 5,0 du → S800 d'entrée-sortie du → S800 du → I/Os du → 800xA de systèmes de contrôle
Modules d'entrée-sortie de → de l'entrée-sortie 5,1 du → S800 d'entrée-sortie du → S800 du → I/Os du → 800xA de systèmes de contrôle
Modules d'entrée-sortie de → de système du → 800xA 6,0 de système du → 800xA de système de → du → 800xA de systèmes de contrôle
→ de systèmes de contrôle Advant OCS avec les modules principaux d'entrée-sortie de → d'entrée-sortie du → S800 du → I/Os de commutateur
→ de systèmes de contrôle Advant OCS avec le → principal de système de → de commutateur Advant OCS avec le → principal Advant Fieldbus de commutateur 100 modules d'entrée-sortie de →
→ de systèmes de contrôle Advant OCS avec des modules d'entrée-sortie de → d'entrée-sortie du → S800 du → I/Os de commutateur de mod 300
Modules compacts d'entrée-sortie de → de l'entrée-sortie 4,1 du → S800 d'entrée-sortie du → S800 du → I/Os de suite de produit de → de systèmes de contrôle
Modules compacts d'entrée-sortie de → de l'entrée-sortie 5,0 du → S800 d'entrée-sortie du → S800 du → I/Os de suite de produit de → de systèmes de contrôle
Modules compacts d'entrée-sortie de → de l'entrée-sortie 5,1 du → S800 d'entrée-sortie du → S800 du → I/Os de suite de produit de → de systèmes de contrôle
Modules d'entrée-sortie de → de l'entrée-sortie 4,1 du → S800 d'entrée-sortie du → S800 du → I/Os du → 800xA de systèmes de contrôle
Modules d'entrée-sortie de → de l'entrée-sortie 5,0 du → S800 d'entrée-sortie du → S800 du → I/Os du → 800xA de systèmes de contrôle
Modules d'entrée-sortie de → de l'entrée-sortie 5,1 du → S800 d'entrée-sortie du → S800 du → I/Os du → 800xA de systèmes de contrôle
Modules compacts d'entrée-sortie de → de l'entrée-sortie 4,1 du → S800 d'entrée-sortie du → S800 du → I/Os de suite de produit de → de systèmes de contrôle
Modules compacts d'entrée-sortie de → de l'entrée-sortie 5,0 du → S800 d'entrée-sortie du → S800 du → I/Os de suite de produit de → de systèmes de contrôle
Modules compacts d'entrée-sortie de → de l'entrée-sortie 5,1 du → S800 d'entrée-sortie du → S800 du → I/Os de suite de produit de → de systèmes de contrôle


Détails 3BSE038726R1'S :

Prolongez :

TU814V1 (3BSE013233R1) : 16 canaux pour 24 entrées de C.C de V avec l'approvisionnement actuel 2 groupes d'isolement de 8 avec la surveillance de tension
Note : Utilisation avec le → d'entrée-sortie AI810, AI815, AI820, AI830, AI835A, AI835, AI845, AO810, AO810V2, AO815, AO820, AO845, AO845A, DI810, DI811, DI814, DI830, DI831, DI840, DI880, DI885, DO810, DO814, DO815, DO840, DO880, DP820 et DP840.

TU850 (3BSE050930R1) : Connexions à 2 fils complètes pour jusqu'à 16 canaux.
Note : 40 jusqu'à 16 canaux d'entrée-sortie, 16 capteurs limités actuels/prises courant d'émetteur, D-sous goupille des connecteurs 25 (masculine).

TU838 (3BSE008572R1) : Installation complète des modules d'entrée-sortie utilisant les connexions, les fusibles et la distribution d'énergie à 3 fils de champ.
Note : 40, jusqu'à 16 canaux d'entrée-sortie, 8 prises de courant fondues de capteur, 4 puissance de processus, puissance 12 de processus.
