| Nom de marque: | ABB |
| Certification: | CE |
| Numéro de modèle: | TU846 |
| Quantité de commande min: | 1 |
|---|---|
| Prix: | Contact us |
| Détails d'emballage: | Nouvelle boîte originale |
| Délai de livraison: | 3-5days |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 50 |
| Modèle: | TU846 | Nombre d'article: | 3BSE022460R1 |
|---|---|---|---|
| Protocole: | Modulebus d'ABB | Tension assignée d'isolement: | 50V |
| Tension dialectale d'essai: | 500VAC | Dissipation de puissance: | 2.0W |

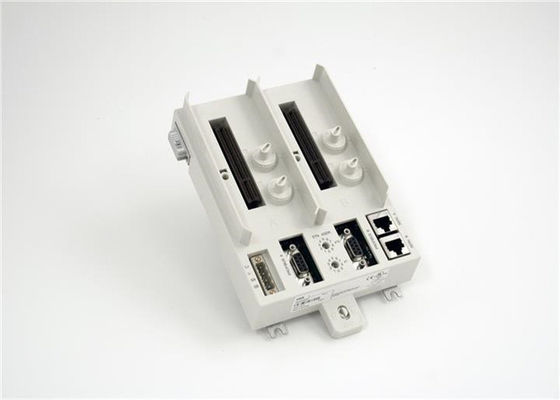

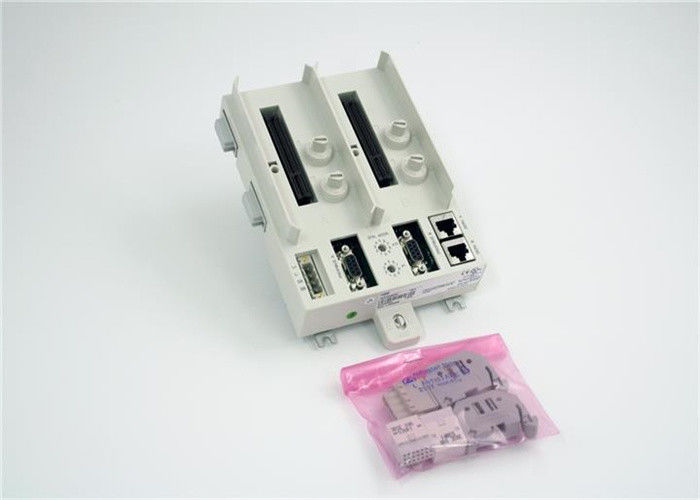

NOUVELLE unité d'arrêt de module d'entrée-sortie d'ABB S800 (MTU) TU846 3BSE022460R1 pour le module CI840A
Description de TU846
Le TU846 est une unité d'arrêt de module (MTU) pour la configuration superflue de l'interface de communication de champ CI840/CI840A et entrée-sortie superflue. Le MTU est une unité passive ayant des connexions pour l'alimentation d'énergie, deux ModuleBuses électriques, deux CI840/CI840A et deux commutateurs rotatifs pour des positionnements d'adresse de station (0 99).
Un ModuleBus TB842 gauche optique peut être relié à TU846 par l'intermédiaire de TB846. Quatre clés mécaniques, deux pour chaque position, sont employées à configurer le MTU pour les bons types de modules. Chaque clé a six positions, qui donne un nombre total de 36 configurations différentes.
Unité d'arrêt de module pour double CI840/CI840A, entrée-sortie superflue. TU846 sont employés avec les modules superflus d'entrée-sortie et le TU847 avec les modules simples d'entrée-sortie. La longueur maximum de ModuleBus du TU846 au terminateur de ModuleBus est de 2,5 mètres. TU846/TU847 a besoin de l'espace vers la gauche afin de pour être enlevé. Ne peut pas être remplacé par mis sous tension.
Informations générales
| Protocole | Modulebus d'ABB |
| Nombre d'article | 3BSE022460R1 |
| Principal ou slave | Non applicable |
| Ligne redondance | Oui |
| Redondance de module | Oui |
| Échange chaud | Non |
| Type | CI840/CI840A superflu, entrée-sortie superflue |
| Puissance fournie | 24 C.C de V. (19,2 - 30 V) |
| Support | Vertical ou horizontal |
Communications
| Modèle non. | Protocole | Principal ou slave |
| CI801 | PROFIBUS DP-V1 | Esclave |
| CI840A | PROFIBUS DP-V1 | Esclave |
| CI853 | COMLI et MODBUS RTU | Master/slave |
| CI854B | PROFIBUS DP-V1 | Maître |
| CI855 | MasterBus 300 d'ABB | Maître |
| CI856 | ENTRÉE-SORTIE DU S100 D'ABB | Maître |
| CI857 | L'INSUM D'ABB | Maître |
| CI858 | DriveBus d'ABB | Maître |
| CI860 | HSE de Fieldbus de BASE | Master/slave |
| CI865 | Entrée-sortie de Satt d'ABB | Maître |
| CI867 | MODBUS TCP | Master/slave |
| CI868 | Le CEI 61850 | Master/slave |
| CI869 | Advant Fieldbus 100 d'ABB | Esclave |
| CI871 | PROFINET E/S | Maître |
| CI873 | IP d'Ethernet/DeviceNet | Maître |
| TB820V2 | Modulebus d'ABB | Esclave |
| TB825 (mode multi) | Modulebus d'ABB | Esclave |
| TB826 (mode unitaire) | Modulebus d'ABB | Esclave |
| TB840A | Modulebus d'ABB | Esclave |
| TB842 | Modulebus d'ABB | Non applicable |
| TU807 | Modulebus d'ABB | Non applicable |
| TU840 | Modulebus d'ABB | Non applicable |
| TU841 | Modulebus d'ABB | Non applicable |
| TU846 | Modulebus d'ABB | Non applicable |
| TU847 | Modulebus d'ABB | Non applicable |
| TU848 | Modulebus d'ABB | Non applicable |
| TU849 | Modulebus d'ABB | Non applicable |
Ambiant et certification
| La température, opération | 55° C (horizontal de 131° F) monté. 40° C (verticale de 104° F) a monté |
| La température, stockage | -25° C (- 13° F) à +70° C (158° F) |
| Classe d'équipement | Classe 1 selon IEC60536 ; (la terre protégée) |
| Protection d'entrée | IP20 selon le CEI 529, (le CEI 144) |
| Inscription de la CE | Oui |
| Sécurité électrique | cULus |
| Emplacement dangereux | zone dangereuse 2, zone 2 de l'emplacement Class1 de cULus d'ATEX |
| Conformité de RoHS | 50581:2012 d'EN |
| Conformité de WEEE | DIRECTIVE/2012/19/EU |
Caractéristiques et avantages
• Connexion d'alimentation d'énergie.
• Deux connexions de PROFIBUS.
• Deux connexions d'outil de service.
• Commutateur deux rotatif pour la positionnement d'adresse de station.
• Connexion pour deux ModuleBuses.
• Connecteur pour le port optique de ModuleBus.
• La saisie mécanique empêche l'insertion du type inapproprié de module.
• Verrouillage du dispositif au rail DIN pour fermer à clef et fondre.
• DIN sur rail.
Données détaillées
| Connecteur | PROFIBUS : Connecteur DSUB9 Ports de service : Connecteur RJ45 |
| Distribution actuelle de ModuleBus | Maximum 5 V 1,5 A Maximum 24 v 1,5 A |
| Clés mécaniques | 36 combinaisons différentes |
| Tailles acceptables de fil | 0.25 - 2.5mm2, A.W.G. 24 - 14 Couple recommandé : 0,5 - 0,6 nanomètres Longueur de dépouillement : 6-7.5 millimètres, 0.24-0.30 po |
| Tension assignée d'isolement | 50 V |
| Tension dialectale d'essai | C.A. de 500 V |
Dimensions
| Taille | 186 millimètres (7.32") comprenant le verrou |
| Largeur | 124 millimètres (4,88") |
| Profondeur | 47 millimètres (1,85 ») |
| Poids (base y compris) | 0,5 kilogrammes (1,1 livres.) |
Les articles d'un certain ABB se sont vendus par WTL :
WTL n'est pas responsable d'aucun dommage corporel ou dégats matériels résultant de l'utilisation de cet équipement. Il est
la responsabilité de l'acheteur quant à la manipulation et au fonctionnement sûrs de cet équipement et pour vérifier l'équipement est
conformité à leurs machines.
