Le courant de pointe d'ab 2198-H015-ERS2 12,5 ampères a produit le VCA d'entrée de 1 et de 3 la phase 190 - 528

Le courant de pointe d'ab 2198-H015-ERS2 12,5 ampères a produit le VCA d'entrée de 1 et de 3 la phase 190 - 528

Au sujet de 2198-H015-ERS2 :

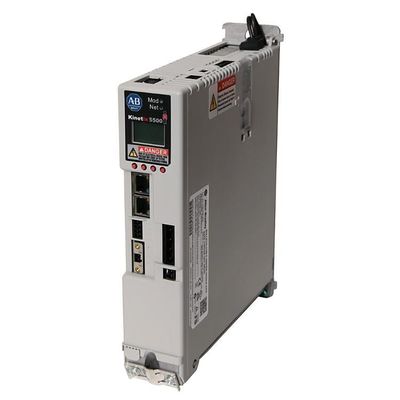

Le 2198-H015-ERS2 est une commande servo de l'Ethernet I/P Digital d'AB Kinetix 5500. Cette commande servo est employée pour l'application de mouvement et de contrôle de position et capable directement de l'intégration avec des contrôleurs résidant sur le réseau de l'Ethernet I/P. Cette commande fournit le courant de sortie et la puissance nécessaires à la commande un moteur servo de Kinetix, suivant le mouvement défini et plaçant le profil.

Le 2198-H015-ERS2 est spécifiquement compatible avec CompactLogix 5370 contrôleurs pour mettre en application le mouvement intégré au-dessus de l'Ethernet I/P. selon le contrôleur, haches de mouvement peut être défini. Des haches d'un mouvement peuvent se composer de n'importe quelle combinaison de CIP conduit des haches, des haches consommées, des haches virtuelles et d'autres haches configurables. En plus, la boucle de position, la boucle de vitesse et la boucle de couple peuvent être configurées avec le contrôleur.

Le 2198-H015-ERS2 est actionné par une gamme de tension d'entrée de 195-264V RMS, triphasé et de 324-528V RMS, triphasé tandis que les niveaux de tension nominaux sont 240V et 480 V, respectivement. Cette commande fournit un courant de sortie continu (RMS) 13,0 d'A, courant de production maximale de 32,5 A et de puissance de sortie de 4.0kW - 8,3 kilowatts selon l'approvisionnement de tension d'entrée. Cette commande a une résistance de shunt interne de 60 ? et puissance interne de shunt de 50 W. Cette commande soutient la largeur de bande maximum de largeur de bande de vitesse de 300 hertz et de boucle de courant de 1000 hertz.

Le 2198-H015-ERS2 vient avec (2) l'interface de communication de l'Ethernet deux. Ces ports soutiennent des topologies de niveau linéaires, d'étoile et de dispositif d'anneau (DOLLAR). Ceci élimine le besoin d'acheter un adaptateur supplémentaire pour permettre la communication avec le contrôleur et les dispositifs d'associé. Cette commande servo est également capable de la fonctionnalité sûre du couple- (STO) comme sécurité fonctionnelle intégrée de la commande.

• 2198H015ERS2

• COMMANDE SERVO

• 195-264/324-528 LA CANALISATION DE VCA A ENTRÉ

• 3,4/5H2 DU MATIN

• 24 VOLTS CONTINU D'ENTRÉE DE CONTRÔLE

• 2,8 AMPÈRES

• 0-460 LE MOTEUR DE VRMS A PRODUIT

• 5 RMS


Typiquement, un courant de charge n'est pas constant. Il varie au fil du temps. Pour la compatibilité de charge d'impulsion, des règles suivantes doivent être rencontrées :

a) La demande de puissance d'impulsion doit avoir lieu en-dessous de 150% de la puissance nominale.

b) La durée de la puissance d'impulsion doit être plus courte que le temps accordé de Puissance-poussée. (voyez pour produire la section)

c) (R.M.S.) le courant de sortie moyen doit être au-dessous du courant de sortie continu spécifique. Si le courant de R.M.S est plus haut, l'unité répondra avec un arrêt thermique après un certain temps. Employez la courbe maximale de coefficient d'utilisation (fig. 27-2) pour vérifier si le courant de sortie moyen est au-dessous du courant nominal.

d) Pour des altitudes plus haut que 2000m réduisent le chargement d'impulsion (30W/1000m) ou la température ambiante

Suivez ces étapes pour monter la commande dans des configurations de simple-axe.
1. observez ces exigences de dégagement en montant une commande simple au panneau :
• Le dégagement supplémentaire est exigé pour des câbles et des fils ou le système de connexion de partager-autobus relié au dessus de la commande.
• Le dégagement supplémentaire est exigé si d'autres dispositifs sont installés au-dessus et/ou au-dessous de la commande et ont des conditions de dégagement de leurs propres moyens.
• Le dégagement supplémentaire à gauche et à droite de la commande est exigé une fois monté à côté de l'équipement sensible de bruit ou des manières propres de fil.
• La profondeur minimum recommandée d'armoire est de 300 millimètres (11,81 po.).

1606-XLE120E et 1606-XLE120EC 24V, 5A ; Entrée monophasé
Instructions pour l'opération biphasée :
a) la connexion entre phases d'A est permise tant que la tension d'alimentation est au-dessous de 240V (+10%).
b) utilisent un fusible ou un disjoncteur pour protéger l'entrée de N. L'entrée de N n'est pas intérieurement protégée et dans ce cas est reliée à un fil chaud

Adisadvantages :
A. L'alimentation d'énergie défectueuse ne peut pas être identifiée. La LED verte sera allumée toujours puisqu'elle est à la force inverse de l'autre alimentation d'énergie.
B. Il ne couvre pas des échecs tels qu'un court-circuit interne dans le côté secondaire de l'alimentation d'énergie. Dans si - pratiquement presque impossible - un cas, l'unité défectueuse devient une charge pour les autres alimentations d'énergie et la tension de sortie ne peut être maintenue plus.

Un autre module :
Les modules d'entrée-sortie de SLC 500 Digital ont entré des numéros de catalogue
1746-IA4, 1746-IA8, 1746-IA16, 1746-IB8, 1746-IB16, 1746-IC16, 1746-IG16, 1746-IH16, 1746-IM4, 1746-IM8, 1746-IM16, 1746-IN16, 1746-ITB16, 1746-ITV16, 1746-IV8, 1746-IV16
Numéros de catalogue de sortie
1746-OA8, 1746-OA16, 1746-OAP12, 1746-OB8, 1746-OB6EI, 1746-OB16, 1746-OB16E, 1746-OBP8, 1746-OBP16, 1746-OG16, 1746-OV8, 1746-OV16, 1746-OVP16, 1746-OW4, 1746-OW8, 1746-OW16, 1746-OX8
Numéros de catalogue d'entrée-sortie de combinaison
1746-IO4, 1746-IO8, 1746-IO12, 1746-IO12DC
