Le courant de pointe d'ab 2198-H008-ERS2 6,3 ampères a produit le VCA d'entrée de 1 et de 3 la phase 190 - 528

Le courant de pointe d'ab 2198-H008-ERS2 6,3 ampères a produit le VCA d'entrée de 1 et de 3 la phase 190 - 528

Au sujet de 2198-H008-ERS2 :

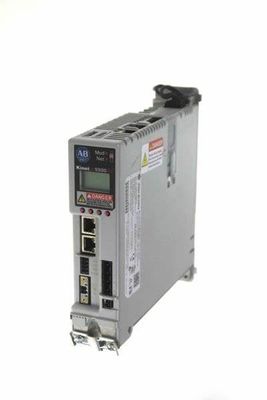

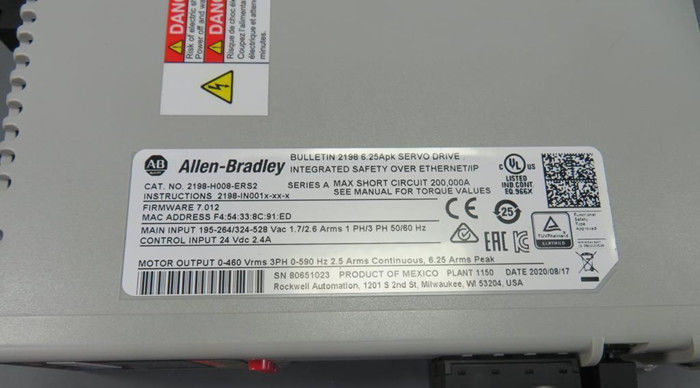

AB 2198-H008-ERS2 est une commande servo de l'Ethernet I/P de Kinetix 5500. Cette commande comporte un double port de communication intégré de l'Ethernet I/P qui permettent à cette commande de se relier à un réseau Ethernet existant aux fins de mettre en application l'intégration et le couple sûr intégré outre de la fonctionnalité (STO). Cette commande est opération une fois fournie avec 195… 264V RMS, monophasés (nom 240V) ; 195… 264V RMS, triphasés (nom 240V) et 324… 528V RMS, triphasés (nom 480V).

Ces tensions d'entrée permettent à la commande de fournir des estimations de puissance de sortie et actuelles de 0,5 kilowatts à 195… 264V RMS, monophasées ; 0,8 kilowatts à 195… 264V RMS, triphasés et 1,6 kilowatts à 324… 528V RMS, courant de sortie triphasé aussi bien que continu (0-peak) de 3,5 A, courant de sortie continu (RMS) de 2,5 A, courant de production maximale (0-peak) de 8,8 A et courant de production maximale (RMS) de 6,25 A.

Cette commande soutient l'intégration à ControlLogix 5570, à ControlLogix 5580, à CompactLogix 5370, ou à CompactLogix 5380 contrôleurs employant le concepteur de Logix du studio 5000. C'est la méthode d'intégration de première où les paramètres d'entraînement peuvent devenir une partie du programme utilisateur et traitée par le contrôleur de Logix. Ceci permet la configuration dynamique et les tâches d'entraînement, réduisant au minimum le besoin de l'intervention humaine et de la rupture de processus.

Les connecteurs disponibles installés sur cette commande sont connecteur du retour de moteur (MF), les entrées de Digital (IOD) connecteur, connecteur de frein de moteur (puisque), connecteur de résistance de shunt (RC), connecteur de la puissance d'entrée de canalisations à C.A. (IPD), connecteur de barre omnibus courant continu (C.C) (sous la couverture), connecteur de la puissance d'entrée du contrôle 24V (CP) et connecteur de puissance de moteur (député britannique). Cette commande soutient l'installation de empilement nulle qui est idéalement employée dans les espaces minimum et serrés de panneau.

La commande fonctionne dans diverses configurations, autonomes et multiaxes : l'hybride partagé d'AC/DC a partagé AC/DC, C.A. partagé et C.C partagé. Il fournit à une solution rentable de mouvement, fournissant la haute performance et l'évolutivité des enroulements de moteur assortis pour conduire des estimations pour le classement par taille optimisé de système (0,6 kilowatts à 1,6 kilowatts).

Augmentant le dossier d'architecture de mi-portée, ce système de mouvement est conçu pour relier et actionner avec CompactLogix 5370 contrôleurs à l'aide de l'environnement et de soutenir du studio 5000 le mouvement intégré sur le réseau d'EtherNet/IP. L'application de concepteur de Logix du studio 5000, la version 24,00 ou plus tard devrait être employée. Avec les avantages de ce système de mouvement, des applications de mouvement peuvent être courues sur une plate-forme de contrôle simple à l'aide d'un réseau simple, simplifiant la conception, le fonctionnement, et l'entretien de l'équipement. La caractéristique qui se tient au sujet de ce modèle servo d'entraînement est son couple- sûr par l'intermédiaire de sa capacité de réseau d'EtherNet/IP.

Cette caractéristique fonctionne typiquement dedans à côté de avoir le GuardLogix 5570 ou la question de contrôleur de sécurité de GuardLogix 5370 de contrat une maîtrise sûre du couple- (STO) du réseau d'EtherNet/IP ; le 2198-H008-ERS2 a intégré la commande de sécurité exécute alors la commande.

• COMMANDE SERVO

• KINETIX 5500

• 195-264 / 324-528 VCA

• PHASE 3

• W/SAFETY

Typiquement, un courant de charge n'est pas constant. Il varie au fil du temps. Pour la compatibilité de charge d'impulsion, des règles suivantes doivent être rencontrées :

a) La demande de puissance d'impulsion doit avoir lieu en-dessous de 150% de la puissance nominale.

b) La durée de la puissance d'impulsion doit être plus courte que le temps accordé de Puissance-poussée. (voyez pour produire la section)

c) (R.M.S.) le courant de sortie moyen doit être au-dessous du courant de sortie continu spécifique. Si le courant de R.M.S est plus haut, l'unité répondra avec un arrêt thermique après un certain temps. Employez la courbe maximale de coefficient d'utilisation (fig. 27-2) pour vérifier si le courant de sortie moyen est au-dessous du courant nominal.

d) Pour des altitudes plus haut que 2000m réduisent le chargement d'impulsion (30W/1000m) ou la température ambiante

Suivez ces étapes pour monter la commande dans des configurations de simple-axe.
1. observez ces exigences de dégagement en montant une commande simple au panneau :
• Le dégagement supplémentaire est exigé pour des câbles et des fils ou le système de connexion de partager-autobus relié au dessus de la commande.
• Le dégagement supplémentaire est exigé si d'autres dispositifs sont installés au-dessus et/ou au-dessous de la commande et ont des conditions de dégagement de leurs propres moyens.
• Le dégagement supplémentaire à gauche et à droite de la commande est exigé une fois monté à côté de l'équipement sensible de bruit ou des manières propres de fil.
• La profondeur minimum recommandée d'armoire est de 300 millimètres (11,81 po.).

1606-XLE120E et 1606-XLE120EC 24V, 5A ; Entrée monophasé
Instructions pour l'opération biphasée :
a) la connexion entre phases d'A est permise tant que la tension d'alimentation est au-dessous de 240V (+10%).
b) utilisent un fusible ou un disjoncteur pour protéger l'entrée de N. L'entrée de N n'est pas intérieurement protégée et dans ce cas est reliée à un fil chaud

Adisadvantages :
A. L'alimentation d'énergie défectueuse ne peut pas être identifiée. La LED verte sera allumée toujours puisqu'elle est à la force inverse de l'autre alimentation d'énergie.
B. Il ne couvre pas des échecs tels qu'un court-circuit interne dans le côté secondaire de l'alimentation d'énergie. Dans si - pratiquement presque impossible - un cas, l'unité défectueuse devient une charge pour les autres alimentations d'énergie et la tension de sortie ne peut être maintenue plus.

Un autre module :
Les modules d'entrée-sortie de SLC 500 Digital ont entré des numéros de catalogue
1746-IA4, 1746-IA8, 1746-IA16, 1746-IB8, 1746-IB16, 1746-IC16, 1746-IG16, 1746-IH16, 1746-IM4, 1746-IM8, 1746-IM16, 1746-IN16, 1746-ITB16, 1746-ITV16, 1746-IV8, 1746-IV16
Numéros de catalogue de sortie
1746-OA8, 1746-OA16, 1746-OAP12, 1746-OB8, 1746-OB6EI, 1746-OB16, 1746-OB16E, 1746-OBP8, 1746-OBP16, 1746-OG16, 1746-OV8, 1746-OV16, 1746-OVP16, 1746-OW4, 1746-OW8, 1746-OW16, 1746-OX8
Numéros de catalogue d'entrée-sortie de combinaison
1746-IO4, 1746-IO8, 1746-IO12, 1746-IO12DC
