Lecteur à C.A. de 22C-D022N103 AB Variable Frequency Inverter 11 kilowatts
La commande à C.A., l'entrée à C.A. 11 kilowatts (15 HP), 480V, 3 pH, 50-60 hertz, sortie de 22 A, type d'IP20, d'UL-NEMA ouvert, support de panneau, avec le PID, lien de système de PIP Algorithm AndFire, dedans, la vue C, 0,98 PF, le clavier numérique intégral et l'affichage mené, RS485, ont fixé des connexions de TB.

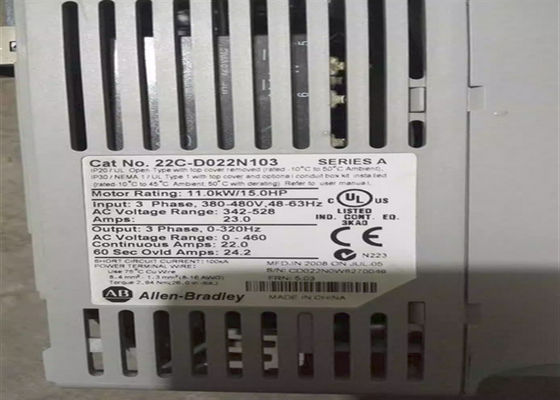

Spécifications techniques pour 22C-D022N103
Marque AB
Protocoles de transmission facultatifs : BacNet ; LonWorks ; ProfiBus ; Ethernet ; DeviceNet ; ControlNet
Port de communication intégré : RS485
Estimation de clôture : IP20/type ouvert UL de NEMA
Installation : Bâti de panneau
Entrée-sortie incluse : Entrées discrètes : Sept (7) éviers/sorties discrètes de source : Une (1) sortie ouverte ; Deux (2) la forme C entre en contact avec l'entrée analogique : Deux (2) entrée analogique 0-10VDC ; 0 - sortie analogique 20mA : Deux (2) entrée analogique 0-10VDC ; 0 - 20mA
Méthode de contrôle : V/Hz, compensation de glissement, processus PID
Estimation applicable de moteur : HP 15,0 (11,0 KILOWATTS)
Tension de sortie : 0-460VAC
Courant d'entrée : 23 A
Phase d'entrée : triphasé
Fabricant : Rockwell Automation/AB
| Courant de sortie |
22 A |
| Tension d'entrée |
342-528VAC |
| Numéro de la pièce/catalogue non. |
22C-D022N103 |
| Produit |
Powerflex 400 |
| Type de produit |
Commande de fan et de pompe |
| Puissances en chevaux |
15 |
| Phase |
Triphasé |
| Clôture |
Bâti de panneau - IP20, type de NEMA/UL s'ouvrent |
| Ampérage |
22 ampères |
| Vue |
Taille C |
| Entrée |
Clavier numérique intégral |
Au sujet de 22C-D022N103
AB 22C-D022N103 fait partie de 380 à 480 volts à C.A., PowerFlex triphasé 400 séries réglables d'entraînement à C.A. de fréquence. C'est une commande rentable, idéalement utilisée pour le contrôle de vitesse de fan et de pompe dans des applications variables de fan et de pompe de couple, et son éventail de caractéristiques intégrées permet l'intégration de système rapide et sans couture. Ce module évalué de bâti de panneau de 11 kilowatts (15 HP) a le C.A. - cadre et 22 de taille un courant de sortie. Il vient avec une classe non filtrée et un clavier numérique intégral avec deux lignes de 16 caractères chacune d'émission en plus de son affichage d'affichage à cristaux liquides avec des indicateurs de LED de configuration de système et de surveillance faciles de statut de défaut.
La commande réglable à C.A. de la fréquence 22C-D022N103 a une caractéristique auxiliaire incluse de contrôle de moteur qui permet le fonctionnement de jusqu'à trois moteurs ligne-commencés supplémentaires, hormis le moteur directement commandé. Quand cette fonctionnalité est permise, un retour et un signal de référence est employé par le PID pour ajuster la vitesse du moteur contrôlé par la commande. Quand la capacité de ce premier moteur ne satisfait pas la demande de produit, le contrôleur d'entraînement met en marche automatiquement un moteur auxiliaire. Une augmentation continue de la demande lancera le début des moteurs supplémentaires jusqu'à ce que la demande ait été satisfaite. De même, quand des diminutions de demande, un moteur auxiliaire est arrêtées et la caractéristique auxiliaire de PowerFlex amplifie de vitesse de moteur contrôlé par la commande. Le module 22C-D022N103 a un IP20, type ouvert clôture de NEMA/UL pour le support conventionnel au sein ou en dehors d'une armoire de commande dans une zone de température ambiante Celsius de 45 degrés (113 degrés de Fahrenheit). Ceci peut être amélioré clôture d'IP30, de NEMA/UL à type 1 avec un capot supérieur supplémentaire et kits facultatifs de boîte de conduit. La flexibilité dans l'installation de ce module est améliorée par l'estimation d'assemblée plénière d'UL qui permet le support direct dans un système de transport d'air.
Le 22C-D022N103 est particulièrement optimisé pour l'opération avec l'application industrielle de fan et de pompe, qui est généralement trouvé dans l'application de chauffage Ventillation et de climatisation (la CAHT), d'eau et de gaspilleur, centrale, exploitation, fabrication et peut d'autres industries.
Le 22C-D022N103 est également connu en tant qu'une commande variable de fréquence (VFD) ou entraînements à vitesse variable (VSD). Il fournit le contrôle de vitesse de modulation en variant la fréquence, et maintient la proportionnalité avec la tension produisant de ce fait une vitesse variable avec la sortie constante de couple a ainsi appelé Volts/la méthode de contrôle de Hertz. Hormis la méthode de contrôle de volts/Hertz, le 22C-D022N103 est également capable de la fonctionnalité du processus PID pour le contrôle automatique de la fréquence de sortie en référence à la variable de processus reçue et au de point de consigne configuré d'entraînement. Il est également équipé de commencer programmable d'utilisateur différent. L'arrêt et les caractéristiques oisives telles que le début de vol, construisent, rampe-vers le bas, accélération, décélération, sommeil/sillage pour appeler quelques uns.

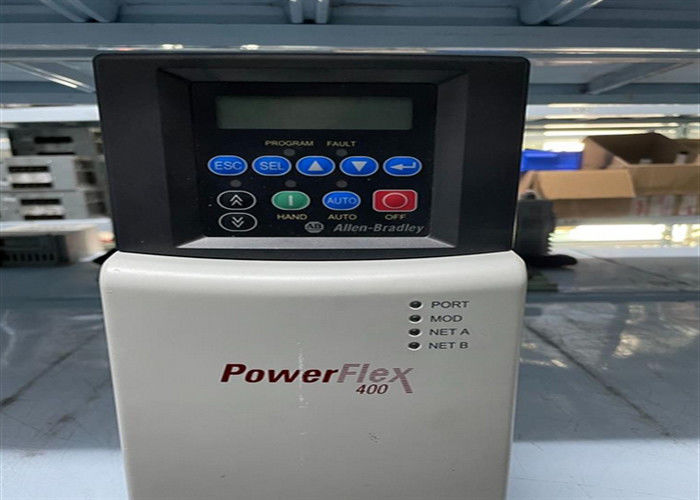

Le 22C-D022N103 vient également avec un clavier numérique fixe avec 2 la ligne, le caractère 16 par la ligne lecture d'affichage à cristaux liquides, un port de communication RS485 intégral utilisé pour les connexions reliées au réseau et opération à distance et configuration.
Le 22C-D022N103 active par une gamme d'approvisionnement de tension d'entrée de 340-528VAC, la fréquence triphasée, d'entrée de 48-63 hertz et le courant d'entrée de 23 ampères. Il fournit le courant de sortie de continour de 22 ampères, 0-460VAC, approvisionnement triphasé de tension vers le moteur tandis que l'estimation applicable de moteur pour le 22C-D022N103 est HP 15,0 (11,0 kilowatts).
