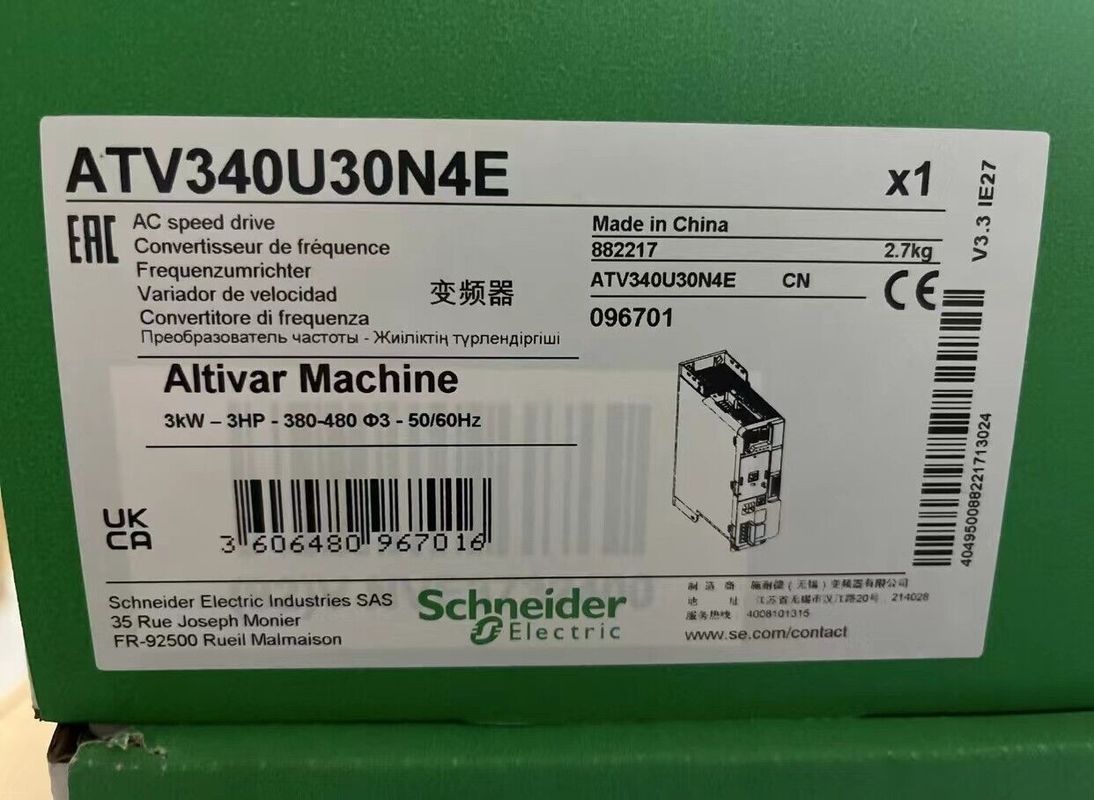

Entraînement à vitesse variable d'ATV340U30N4E Schneider, machine ATV340, 3 kilowatts d'Altivar résistants

Entraînement à vitesse variable d'ATV340U30N4E Schneider, machine ATV340, 3 kilowatts d'Altivar résistants

Détails rapides

Gamme de produit
Machine ATV340 d'Altivar
Produit ou type composant
Entraînement à vitesse variable
Application spécifique de produit
Machine
Variante
Version standard
Montage du mode
Bâti de Cabinet
Protocole de port de communication
Publication périodique de Modbus
Modbus TCP
EtherNet/IP
Phase
phase 3
Fréquence d'approvisionnement
50… 60 hertz +/- 5 %
[Nous] tension assignée demandée
380… 480 V - 15… 10 %
Courant de sortie nominal
7,2 A
Kilowatt de puissance de moteur
devoir normal de 4 kilowatts
3 kilowatts résistants
Estimation de chevaux-vapeur maximum
3 puissances en chevaux de résistant
devoir normal de 5 puissances en chevaux
Filtre d'EMC
Filtre de la classe C3 EMC intégré
Degré d'IP de protection
IP20
Complémentaire
Nombre discret d'entrée
5
Type discret d'entrée
PTI programmable comme entrée 0 d'impulsion… 30 kilohertz, 24 dc de V 30 V)
Couple DI1… DI5 sûr, 24 kOhm 3,5 de dc 30 V de V)
programmable
nombre de vitesses préréglées
16 vitesses préréglées
Nombre discret de sortie
2,0
Type discret de sortie
Sortie programmable DQ1, dc de DQ2 30 V 100 mA
Nombre d'entrée analogique
2
Type d'entrée analogique
Bits actuels logiciel-configurables de 0… 20 mA 250 ohms 12 d'AI1
Sonde logiciel-configurable de la température AI1 ou capteur de niveau de l'eau
AI1 tension logiciel-configurable 0… 10 bits du kOhm 12 de dc 31,5 de V
AI2 tension logiciel-configurable - 10… 10 bits du kOhm 12 de dc 31,5 de V
Nombre de sortie analogique
2
Type de sortie analogique
tension Logiciel-configurable AQ1 0… 10 bits de l'ohm 10 de dc 470 de V
AQ1 actuel Logiciel-configurable 0… 20 bits de l'ohm 10 de mA 500
Nombre de sortie de relais
2
Tension de sortie
<> Type de sortie de relais
Le relais produit R1A
Le relais produit des cycles de R1C 100000
Le relais produit R2A
Le relais produit des cycles de R2C 100000
Courant de changement maximum
Sortie R1C résistive, phi de relais de cos = 1 3 C.A. d'A 250 V
Sortie R1C résistive, phi de relais de cos = 1 3 C.C d'A 30 V
Sortie R1C inductive, phi de relais de cos = 0,4 7 Mme 2 Un C.A. de 250 V
Sortie R1C inductive, phi de relais de cos = 0,4 7 Mme 2 Un C.C de 30 V
Sortie R2C résistive, phi de relais de cos = 1 5 C.A. d'A 250 V
Sortie R2C résistive, phi de relais de cos = 1 5 C.C d'A 30 V
Sortie R2C inductive, phi de relais de cos = 0,4 7 Mme 2 Un C.A. de 250 V
Sortie R2C inductive, phi de relais de cos = 0,4 7 Mme 2 Un C.C de 30 V
Courant de changement minimum
Transmettez par relais le C.C de la sortie R1B 5 mA 24 V
Transmettez par relais le C.C de la sortie R2C 5 mA 24 V
Interface physique
RS à 2 fils 485
Type de connecteur
3 RJ45
Méthode d'accès
Esclave Modbus RTU
Esclave Modbus TCP
Débit de transmission
4,8 Kbits/s
9,6 Kbits/s
19,2 Kbits/s
38,4 Kbits/s
Cadre de transmission
RTU
Nombre d'adresses
1… 247
Format de données
8 bits, impair configurable, même ou aucune parité
Type de polarisation
Aucune impédance
opération de 4 quarts de cercle possible
Vrai
Profil asynchrone de contrôle de moteur
Mode optimisé de couple
Norme variable de couple
Norme constante de couple
Profil de contrôle de moteur synchrone
Moteur de réticence
Moteur à un aimant permanent
Degré de pollution
2 EN/IEC 61800-5-1
Fréquence de sortie maximum
0,599 kilohertz
Rampes d'accélération et de décélération
S, U ou adapté aux besoins du client
Réglable linéaire séparément de 0,01… 9999 s
Compensation de glissement de moteur
Réglable
Non disponible dans la loi à un aimant permanent de moteur
Peut être supprimé
Automatique quoi que la charge
Fréquence de changement
2… 16 kilohertz de réglable
7… 16 kilohertz avec sous-solliciter le facteur
Fréquence de changement nominale
4 kilohertz
Freinage à l'arrêt
Par l'injection de C.C
Couperet de frein intégré
Vrai
Ligne courant
8,6 un devoir de normale de 380 V)
6,8 un devoir de normale de 480 V)
10,7 des 380 V résistants)
8,5 des 480 V résistants)
Ligne courant
A 10,7 380 V sans ligne obstruction résistante)
8,5 A 480 V sans ligne obstruction résistante)
8,6 A 380 V avec la ligne externe devoir normal d'obstruction)
6,8 A 480 V avec la ligne externe devoir normal d'obstruction)
6,6 A 380 V avec la ligne externe obstruction résistante)
5,3 A 480 V avec la ligne externe obstruction résistante)
Courant d'entrée maximum par phase
A 10,7
Tension de sortie maximum
480 V
Puissance apparente
6,7 devoir normal du KVA 480 V)
7,1 KVAs 480 V de résistant)
Courant passager maximum
10,2 un devoir normal de 60 s)
12,6 un devoir normal de 2 s)
13 des 2 s résistants)
11 des 60 s résistants)
Connexion électrique
Terminal de vis 1,5… ligne côté de ² de 4 millimètres
Terminal de vis 4… barre omnibus courant continu de ² de 6 millimètres
Terminal de vis 1,5… moteur de ² de 4 millimètres
Terminal de vis 0,2… 2,5 millimètres de contrôle de ²
Ligne éventuelle ISC
ka 5
Charge basse actuelle à la surcharge élevée
7,2 A
Charge basse actuelle à la basse surcharge
9,3 A
Dissipation de puissance dans W
Convection naturelle 78 W 380 V 4 kilohertz de résistant)
Convection forcée 78 W 380 V 4 kilohertz de résistant)
Convection naturelle 96 W 380 V devoir normal de 4 kilohertz)
Convection forcée 96 W 380 V devoir normal de 4 kilohertz)
Connexion électrique
Ligne terminal de vis de côté 1,5… 4 A.W.G. 12 d'A.W.G. 14 de ² de millimètre…
Terminal de vis de barre omnibus courant continu 4… 6 A.W.G. 10 d'A.W.G. 12 de ² de millimètre…
Terminal de vis de moteur 1,5… 4 A.W.G. 12 d'A.W.G. 14 de ² de millimètre…
Terminal de vis de contrôle 0,2… A.W.G. 12 d'A.W.G. 24 de ² de 2,5 millimètres…
Avec la vitesse de Safely Limited de fonction de sécurité (SLS)
Vrai
Avec la gestion sûre de frein de fonction de sécurité (SBC/SBT)
Vrai
Avec l'arrêt de fonctionnement de coffre-fort de fonction de sécurité (SOS)
Faux
Avec la position sûre de fonction de sécurité (PS)
Faux
Avec la logique programmable sûre de fonction de sécurité
Faux
Avec le moniteur sûr de vitesse de fonction de sécurité (SSM)
Faux
Avec l'arrêt sûr 1 (SS1) de fonction de sécurité
Vrai
Avec l'arrêt sûr 2 (SS2) de fct de sft
Faux
Avec le couple sûr de fonction de sécurité outre de (STO)
Vrai
Avec la position de Safely Limited de fonction de sécurité (SLP)
Faux
Avec la direction sûre de fonction de sécurité (IDS)
Faux
Type de protection
Moteur de protection thermique
Couple sûr outre de moteur
Moteur de perte de phase de moteur
Commande de protection thermique
Couple sûr outre de la commande
Commande de surchauffe
Commande de surintensité
Surintensité de sortie entre la phase de moteur et la commande de la terre
Surintensité de sortie entre la commande de phases de moteur
Court-circuit entre la phase de moteur et la commande de la terre
Court-circuit entre la commande de phases de moteur
Commande de perte de phase de moteur
Commande de surtension de barre omnibus courant continu
Commande de surtension d'alimentation réseau
Commande de sousvoltage d'alimentation réseau
Commande de perte d'approvisionnement d'entrée
Dépassement de la commande de vitesse de limite
Coupure sur la commande de circuit de commande
Largeur
3,35 dans (85,0 millimètres)
Taille
10,63 dans (270,0 millimètres)
Profondeur
9,15 dans (232,5 millimètres)
Poids de produit
4,85 livres (USA) (2,2 kilogrammes)
Courant de sortie continu
9,3 un devoir normal de 4 kilohertz
7,2 des 4 kilohertz résistants
Environnement
Altitude fonctionnelle
<> Position d'opération
Verticale +/- 10 degrés
Certifications de produit
UL
CSA
TÜV
EAC
CTick
inscription
CE
Normes
EN/IEC 61800-3
EN/IEC 61800-5-1
Le CEI 60721-3
Le CEI 61508
Le CEI 13849-1
UL 618000-5-1
UL 508C
Style d'Assemblée
Avec le radiateur
Compatibilité électromagnétique
Le CEI 61000-4-2 du niveau 3 d'essai d'immunité de décharge électrostatique
Le CEI rayonné 61000-4-3 du niveau 3 d'essai d'immunité de champ électromagnétique de radiofréquence
Coupure rapide électrique/CEI éclaté 61000-4-4 du niveau 4 d'essai d'immunité
1.2/50 µs - le 8/20 CEI 61000-4-5 du niveau 3 d'essai d'immunité de montée subite de µs
Le CEI conduit 61000-4-6 du niveau 3 d'essai d'immunité de radiofréquence
Classe environnementale (lors du fonctionnement)
Classe 3C3 selon le CEI 60721-3-3
Classe 3S3 selon le CEI 60721-3-3
Accélération maximum sous l'impact de choc (lors du fonctionnement)
² de 70 m/s à Mme 22
Accélération maximum sous l'effort vibratoire (lors du fonctionnement)
² de 5 m/s à 9… 200 hertz
Débattement maximum sous la charge vibratoire (lors du fonctionnement)
1,5 millimètres à 2… 9 hertz
Hygrométrie autorisée (lors du fonctionnement)
Classe 3K5 selon en 60721-3
Volume d'air de refroidissement
5019,36 Gal/hr (USA) (19,0 m3/h)
Type de refroidissement
Convection obligatoire
Catégorie de surtension
Classe III
Boucle réglementaire
Régulateur réglable de PID
Niveau sonore
DB 51,2
Degré de pollution
2
La température ambiante de transport aérien
-40… °F 158 (- °C) 40… 70
Température de l'air ambiante pour l'opération
°F 5… 122 (- °C) 15… 50 sans sous-solliciter la position verticale)
°F 122… 140 (°C) 50… 60 avec sous-solliciter la position verticale de facteur)
Température de l'air ambiante pour le stockage
-40… °F 158 (- °C) 40… 70
Isolement
Entre la puissance et les terminaux de contrôle
Détails de commande et de expédition
Catégorie
22182-ATV340 (1 PAR 25 HP)
Programme de remise
CP4B
GTIN
3606480967016
Retour à la position normale
Oui
Pays d'origine
Identification
Unités de emballage
Type d'unité de paquet 1
PCE
Nombre d'unités en paquet 1
1
Taille du paquet 1
4,33 dans (11,000 cm)
Largeur du paquet 1
14,57 dans (37,000 cm)
Longueur du paquet 1
12,60 dans (32,000 cm)
Paquet 1 poids
6,42 livres (USA) (2,910 kilogrammes)
Type d'unité de paquet 2
P06
Nombre d'unités en paquet 2
14
Taille du paquet 2
29,53 dans (75,000 cm)
Largeur du paquet 2
23,62 dans (60,000 cm)
Longueur du paquet 2
31,50 dans (80,000 cm)
Paquet 2 poids
118,48 livres (USA) (53,740 kilogrammes)
