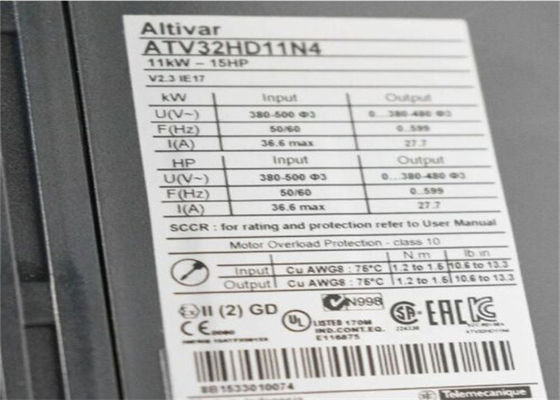

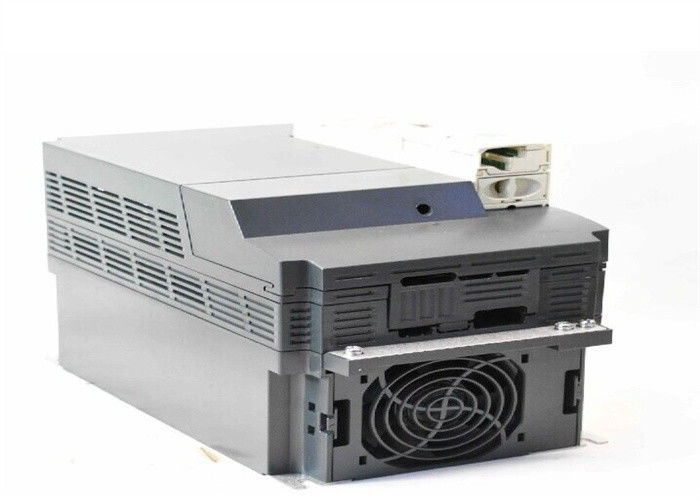

ATV32HD11N4 Schneider entraînement à vitesse variable ATV32 11 kW 400 V 3 phase

Phase du kilowatt 400 V 3 de l'entraînement à vitesse variable d'ATV32HD11N4 Schneider ATV32 11

Détails rapides

Gamme de produit
Altivar 32
Produit ou type composant
Entraînement à vitesse variable
Destination de produit
Moteurs synchrones
Moteurs asynchrones
Application spécifique de produit
Machines complexes
Fonctionnez disponible
-
Style d'Assemblée
Avec le radiateur
Nom composant
ATV32
Filtre d'EMC
Filtre de la classe C2 EMC intégré
Phase
phase 3
[Nous] tension assignée demandée
380… 500 V - 15… 10 %
Limites de tension d'alimentation
323… 550 V
Fréquence d'approvisionnement
50… 60 hertz - 5… 5 %
Fréquence de réseau
47,5… 63 hertz
Kilowatt de puissance de moteur
11 kilowatts 380… 480 V
Estimation de chevaux-vapeur maximum
15 puissances en chevaux 380… 480 V
Complémentaire
Ligne courant
25,6 A 500 V 3 kilowatts de la phase 11/15 puissances en chevaux
36,6 A 380 V 3 kilowatts de la phase 11/15 puissances en chevaux
Puissance apparente
31,7 KVAs 500 V 3 kilowatts de la phase 15/20 puissances en chevaux
Ligne éventuelle ISC
22 phase de ka 3
Courant de sortie nominal
27,7 kilowatt d'A 4 kilohertz 500 V 11/15 puissances en chevaux
Courant passager maximum
41,6 kilowatt d'A 60 s 11/15 puissances en chevaux
Fréquence de sortie
0,0005… 0,599 kilohertz
Fréquence de changement nominale
4 kilohertz
Fréquence de changement
2… 16 kilohertz de réglable
Gamme de vitesse
1… moteur 100 asynchrone en mode de boucle ouverte
Exactitude de vitesse
+/- 10 % du glissement nominal 0,2 Tn au Tn
Exactitude de couple
+/- 15 %
La coupure couplent excessivement
170… 200 %
Couple de freinage
<> Profil asynchrone de contrôle de moteur
Jaillissez le contrôle de vecteur sans capteur, norme
Rapport de tension/fréquence, 5 points
Rapport de tension/fréquence, 2 points
Rapport de tension/fréquence - économiseur d'énergie, U/f quadratique
Jaillissez le contrôle de vecteur sans capteur - économie d'énergie, loi de NoLoad
Profil de contrôle de moteur synchrone
Contrôle de vecteur sans capteur
Boucle réglementaire
Régulateur réglable de PID
Compensation de glissement de moteur
0… 300 % réglable
Automatique quoi que la charge
Non disponible dans le rapport de tension/fréquence (2 ou 5 points)
Signalisation locale
1 tension rouge d'entraînement de LED
1 course de CANopen de vert de LED
1 erreur rouge de LED CANopen
1 défaut rouge d'entraînement de LED
Tension de sortie
<> Niveau sonore
43 DB 86/188/EEC
isolation
Élém. élect. entre la puissance et le contrôle
Connexion électrique
Terminal de vis 0,5… 1,5 millimètres de ², contrôle d'A.W.G. 14 d'A.W.G. 18…)
Terminaux de vis démontables 6… 16 millimètres de ², moteur d'A.W.G. 6 d'A.W.G. 8…/résistance de freinage)
Terminal de vis 10… 16 millimètres de ², alimentation d'énergie d'A.W.G. 6 d'A.W.G. 8…)
Serrage du couple
contrôle de 4,43 lbf.in (0,5 N.m), de 4,4 lb/ft)
10,62 lbf.in (1,2 N.m), moteur de 10,6 lb/ft/résistance de freinage)
alimentation d'énergie de 10,62 lbf.in (1,2 N.m), de 10,6 lb/ft)
Approvisionnement
Approvisionnement interne pour le potentiomètre de référence (1 à kOhm 10) 10,5 V C.C +/- 5 %, <10 mA="" overload="" and="" short-circuit="" protection=""> nombre d'entrée analogique
3
Type d'entrée analogique
AI1 tension 0… 10 bits de l'ohm 10 de dc 30000 de V
Tension AI2 différentielle bipolaire +/- 10 bits de l'ohm 10 de dc 30000 de V
Courant AI3 0… 20 mA (ou 4-20 mA, x-20 mA, 20 x mA ou d'autres modèles par configuration) bits de 250 ohms 10
Échantillonnage de la durée
2 Mme AI1, AI2, AI3) - analogue
2 Mme AO1) - analogue
Temps de réponse
Mme LI1… LI6 8 +/- 0,7 logiques de Mme
R1A, R1B, relais de Mme de R1C 2
R2A, relais de Mme de R2C 2
Exactitude
+/- 0.2 % AI1, AI2, AI3) pour une température du °C -10… 60
+/- 0.5 % AI1, AI2, AI3) pour une température du °C 25
+/- 1 % AO1) pour une température du °C 25
+/- 2 % AO1) pour une température du °C -10… 60
Erreur de linéarités
+/- 0,2… 0.5 % de valeur maximale AI1, AI2, AI3)
+/- 0.3 % AO1)
Nombre de sortie analogique
1
Type de sortie analogique
Bits actuels logiciel-configurables de 0… 20 mA 800 ohms 10 d'AO1
AO1 tension logiciel-configurable 0… 10 bits de l'ohm 10 de V 470
Nombre discret de sortie
3
Type discret de sortie
Logique configurable de relais R1A, R1B, R1C) NO/NC - 100000 cycles
Logique configurable R2A de relais, cycles de NO- 100000 de R2B)
Logique LO)
Courant de changement minimum
5 logique configurable de relais de C.C de mA 24 V
Courant de changement maximum
C.A. de R1 3 A 250 V résistif, phi de cos = 1
C.C de R1 4 A 30 V résistif, phi de cos = 1
R1, C.A. de R2 2 A 250 V inductif, phi de cos = 0,4
R1, C.C de R2 2 A 30 V inductif, phi de cos = 0,4
C.A. de R2 5 A 250 V résistif, phi de cos = 1
C.C de R2 5 A 30 V résistif, phi de cos = 1
Nombre discret d'entrée
7
Type discret d'entrée
(Évier/source) LI1 programmable… LI4) 24… PLC du niveau 1 de C.C de 30 V
Programmable en tant que kpps LI5 de l'entrée 20 d'impulsion) 24… PLC du niveau 1 de C.C de 30 V
sonde Commutateur-configurable LI6 de ptc) 24… C.C de 30 V
Couple sûr outre de STO) 24… C.C de 30 V - 1500 ohms
Logique discrète d'entrée
Logique négative (évier) LI1… LI6), > 19 V, < 13="" V=""> logique positive (source) LI1… LI6), < 5="" V=""> 11 V
Rampes d'accélération et de décélération
PARCE QUE
Adaptation de rampe de décélération
Linéaire
Injection automatique de C.C d'arrêt de rampe de décélération
S
Commutation de rampe
U
Freinage à l'arrêt
Par l'injection de C.C
Type de protection
La phase d'entrée casse la commande
Surintensité entre les phases de sortie et la commande de la terre
Commande de surchauffe de protection
Court-circuit entre la commande de phases de moteur
Commande de protection thermique
Protocole de port de communication
CANopen
Modbus
Type de connecteur
1 RJ45 sur le visage avant) Modbus/CANopen
Interface physique
RS à 2 fils 485 Modbus
Cadre de transmission
RTU Modbus
Type de polarisation
Aucune impédance Modbus
Nombre d'adresses
1… 127 CANopen
1… 247 Modbus
Méthode d'accès
Esclave CANopen
Compatibilité électromagnétique
1.2/50 µs - 8/20 essai d'immunité de montée subite de µs, le CEI 61000-4-5 du niveau 3
Essai effectué d'immunité de radiofréquence, le CEI 61000-4-6 du niveau 3
Coupure rapide électrique/essai éclaté d'immunité, le CEI 61000-4-4 du niveau 4
Essai d'immunité de décharge électrostatique, le CEI 61000-4-2 du niveau 3
Essai rayonné d'immunité de champ électromagnétique de radiofréquence, le CEI 61000-4-3 du niveau 3
Le CEI 61000-4-11 d'essai d'immunité d'immersions et d'interruptions de tension
Largeur
7,09 dans (180 millimètres)
Taille
15,91 dans (404 millimètres)
Profondeur
9,13 dans (232 millimètres)
Poids de produit
19,18 livres (USA) (8,7 kilogrammes)
Carte d'option
Guirlande de CANopen de carte de communication
Style ouvert de CANopen de carte de communication
Carte DeviceNet de communication
Carte EtherNet/IP de communication
DP V1 de Profibus de carte de communication
Fonctionnalité
Mi
Application spécifique
D'autres applications
Environnement
Normes
EN/IEC 61800-3
EN/IEC 61800-5-1
Groupe 1 de la classe A d'en 55011
Environnements d'en 61800-3 1 catégorie C2
Catégorie C2 des environnements 2 d'en 61800-3
Certifications de produit
CSA
GOST
UL
C-coutil
NOM 117
inscription
CE
Degré de pollution
2 EN/IEC 61800-5-1
Degré d'IP de protection
IP20 EN/IEC 61800-5-1
Résistance de vibration
la 1 GN 13… 200 hertz) EN/IEC 60068-2-6
1,5 millimètres 3… 13 hertz de crête à crête) EN/IEC 60068-2-6
Résistance aux chocs
15 GN 11 msEN/IEC 60068-2-27
Hygrométrie
5… 95 % sans CEI 60068-2-3 de condensation
5… 95 % sans CEI de égouttement 60068-2-3 de l'eau
Température de l'air ambiante pour l'opération
°F 14… 122 (- °C) 10… 50 sans sous-sollicitation
°F 122… 140 (°C) 50… 60 avec sous-solliciter le facteur
Température de l'air ambiante pour le stockage
-13… °F 158 (- °C) 25… 70
Altitude fonctionnelle
<> 3280,84… 9842,52 pi (1000… 3000 m) avec 1 % de sous-sollicitation actuel par 100 m
Position d'opération
Verticale +/- 10 degrés
Détails de commande et de expédition
Catégorie
22153-ATV320/ATV312/ATV32 (10 PAR 30HP)
Programme de remise
CP4B
GTIN
00785901675518
Retour à la position normale
Non
Pays d'origine
Identification
Garantie contractuelle
Garantie
18 mois

D'AUTRES PRODUITS SUPÉRIEURS

Cet entraînement à vitesse variable triphasé d'Altivar 32 a une puissance évaluée de 11kW, et une tension d'alimentation de 380V à C.A. 500V. Il est conçu pour des applications telles que de petits convoyeurs, grues, mettant en sac/machines à étiquettes, mélangeurs, malaxeurs, machines textiles, pompes, compresseurs, fans, travail du bois et machines de développement en métal. Il a un facteur de forme du contrat 180mm-wide, tenant compte d'une installation flexible et facile d'un plat de montage sans n'importe quel espace entre les commandes adjacentes. Il offre également un joint de rupture-serrure, affichage de statut et de défauts, un bouton de navigation de cadran d'essai et un filtre intégré d'EMC. Il offre la lisibilité élevée de grâce principale de paramètres à un affichage à 4 chiffres lumineux de LED. La compatibilité logicielle de SoMove permet économiser et transférer des configurations pour épargner la commande, réduisant le temps d'arrêt d'entretien.
