Unité de processeur du MODULE d'ALIMENTATION d'ÉNERGIE de PM865K02 3BSE081636R1 ABB

PM865K02 3BSE081636R1 MODULE d'alimentation ABB Unité de traitement

Données détaillées

Type de processeur MPC866
Commutation dans le temps en rouge. conf. max 10 ms
Nombre de demandes par contrôleur 32
Nombre de programmes par demande 64
Nombre de schémas par application 128
Nombre de tâches par contrôleur 32
Nombre de cycles différents 32
Temps de cycle par programme d'application Jusqu'à 1 ms
Flash PROM pour le stockage du micrologiciel 4 MB
Appareils électroniques électriques à courant continu de 24 V (19,2-30 V)
Consommation d'énergie + 24 V type/max 210 / 360 mA
Dissipation de puissance de type 5,1 W (maximum 8,6 W)
Entrée de l'état de l'alimentation en redondance Oui
Batterie de secours intégrée Lithium, 3,6 V
Synchronisation d'horloge 1 ms entre les contrôleurs AC 800M par protocole CNCP
Coque d'événements dans le contrôleur par client OPC Jusqu'à 3000 événements
AC 800M. vitesse de transmission au serveur OPC 36-86 événementsc, 113-143 messages de donnéesc
Modules de communication sur le bus CEX 12
Courant d'alimentation sur le bus CEX Max 2,4 A
Clusters d'E/S sur Modulebus avec non-rouge. CPU 1 électrique + 7 optique
Clusters d'E/S sur le Modulebus avec rouge.
Capacité d'entrée/sortie sur les modules d'entrée/sortie Modulebus Max 96 (PM862 unique) ou 84 (PM862 rouge)
Taux de balayage du modulebus de 0 à 100 ms (temps réel en fonction du nombre de modules d'E/S)
Courant d'alimentation sur le modulebus électrique 24 V: max 1,0 A
5 V: au plus 1,5 A
Canaux Ethernet 2
Interface Ethernet Ethernet (IEEE 802.3), 10 Mbit/s, RJ-45, féminin (8 pôles)
Protocole de réseau de contrôle MMS (service de messagerie de fabrication) et IAC (communication entre applications)
Réseau de commande recommandé 100 Mbit/s Ethernet commuté
Stabilité de l'horloge en temps réel 100 ppm (environ 1 heure/an)
Interface RS-232C 2 (une générale, une pour l'outil de service)
Interface RS-232C (COM3) (non rouge uniquement) RS-232C, 75-19 200 baud, RJ-45 féminin (8 pôles), non opto isolé, prise en charge complète de RTS-CTS
Interface RS-232C (COM4) (non rouge uniquement) RS-232C, 9 600 baud, RJ-45 féminin (8 pôles), opto isolé, sans prise en charge RTS-CTS

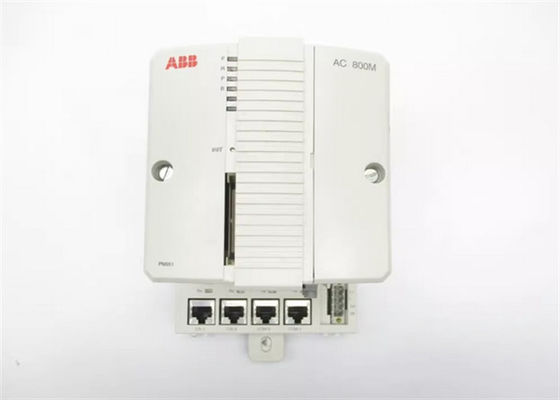

La carte du processeur contient le microprocesseur et la mémoire RAM, une horloge en temps réel, des indicateurs LED, un bouton INIT et une interface CompactFlash.
La plaque de base du contrôleur PM862 comporte deux ports Ethernet RJ45 (CN1, CN2) pour la connexion au réseau de contrôle et deux ports série RJ45 (COM3, COM4).L'un des ports série (COM3) est un port RS-232C avec des signaux de commande du modem, tandis que l'autre port (COM4) est isolé et utilisé pour la connexion d'un outil de configuration.les interfaces de communication et les E/S S800).

Procédures simples de fixation/détachement des rails DIN, en utilisant le mécanisme unique de glissement et de verrouillage.Toutes les plaques de base sont fournies avec une adresse Ethernet unique qui fournit à chaque processeur une identité matérielleL'adresse peut être trouvée sur l'étiquette d'adresse Ethernet attachée à la plaque de base TP830.

(Uniquement compatible avec le système 800xA 6.0.2, Compact Control Builder 6.0.0-1 et plus.Veuillez consulter la mise à jour du produit pour plus d'informations.)

Paquet comprenant:
2 pièces PM862, CPU
2 pièces TP830, plaque de base, largeur = 115 mm
2 pièces TB807, terminateur de modulebus
1 pièce TK850, câble d'extension CEX-bus
1 pièce TK851, câble RCU-Link
2 piles Batterie pour la mémoire de sauvegarde (4943013-6) une pour chaque contrôleur

Caractéristiques et avantages

• Certifié ISA Secure
• Fiabilité et procédures simples de diagnostic des défauts
• Modularité, permettant un élargissement progressif
• Protection de classe IP20 sans exigence de boîtiers
• Le contrôleur peut être configuré avec le constructeur de commande 800xA
• Le contrôleur est certifié EMC
• CEX-Bus sectionné à l'aide d'une paire de BC810 / BC820
• Hardware basé sur des normes pour une connectivité de communication optimale
(Ethernet, PROFIBUS DP, etc.) Il s'agit d'un système de téléphonie mobile qui est utilisé pour les téléphones mobiles.
• Ports de communication Ethernet redondants intégrés
