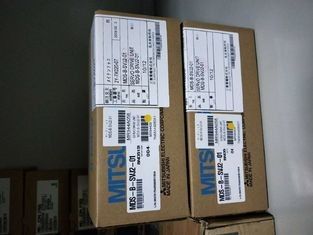

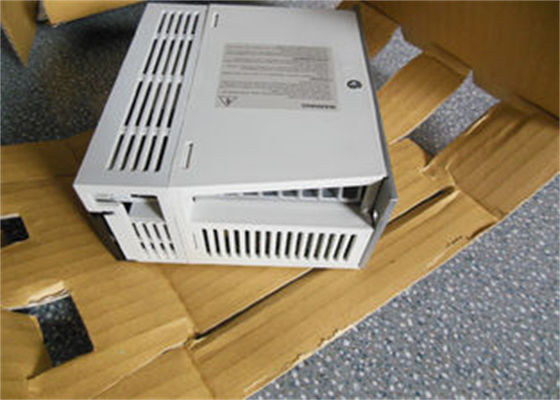

MDS-B-SVJ2-01 commande servo industrielle MDS-B-SVJ2-03 triphasé MDS-B-SVJ2-04
Détail d'I.Quick :
Ce manuel contient des points pour changer et examiner en remplaçant la boîte de commande servo de série de MDS-A-SVJ par la boîte de commande servo de la série MDS-B-SVJ2. Dans le remplacement, référez-vous également aux caractéristiques et au manuel d'instruction (BNP-B3937).
(Note) la version de logiciel de MDS-B-SVJ2 auquel ce manuel (BNP-B2202B) s'applique est la version C0 ou plus tard.
II.Features de MDS-B-SVJ2
La boîte de commande servo de la série MDS-B-SVJ2 est pour l'OR, qui a été développé comme modèle de successeur au
Série de MDS-A-SVJ. Elle a des caractéristiques telles que ci-dessous comparées à SVJ.
1. Inscription de la CE conforme (conforme à la norme de sécurité européenne)
2. Convertibilité d'installation avec toutes les capacités de la série de SVJ
3. Le nouveau modèle, moteur de HC a soutenu
4. 100 000 impulsion P.J. soutenue (OSA104, OSE104)
5. La résistance régénératrice standard est intégrée dans la boîte de commande (toutes les capacités autres que 100W)
6. Possible d'intégrer la batterie pour le système de positionnement absolu (MR-BAT) dans la boîte de commande (unité de batterie
est également possible pour employer.
7. En câblant l'alimentation d'énergie de contrôle séparément, possible de casser l'alimentation d'énergie pour le circuit principal par
contacteur
8. Les nouvelles fonctions se sont ajoutées (l'observateur externe, dépassent la compensation, le filtre adoptif, etc.)
9. Frein de moteur et sortie d'ordre d'exécution des instructions de contacteur (FAIRE la sortie)
III.Specification de MDS-B-SVJ2
Les spécifications de MDS-B-SVJ2 sont comme suit. Pour la spécification détaillée, référez-vous aux caractéristiques et
Manuel d'instruction (BNP-B3937).
| Modèle servo de boîte de commande |
SVJ2-01 |
SVJ2-03
|
SVJ2-04 |
SVJ2-06 |
SVJ2-07 |
SVJ2-10 |
SVJ2-20 |
|
|
Tension/fréquence |
AC200 triphasé à 230V/50, 60Hz |
|
Fluctuation tolérable de tension
|
AC170 triphasé à 253V/50, 60Hz |
|
Fréquence tolérable
fluctuation
|
Dans -/+ 5%
|
| Méthode |
Contrôle de l'onde sinusoïdale PWM et méthode de contrôle actuelle
|
| Frein dynamique |
Élément |
| Résistance régénératrice |
Externe
seulement
|
Option intégrée ou externe |
|
Entrée numérique externe
|
Entrée externe d'arrêt d'urgence |
| Sortie numérique externe |
Sortie de contrôle de contacteur, sortie de contrôle de frein |
| Sortie analogique externe |
-/+ 10V, 2ch |
| Fonction de protection |
Coupure actuelle excessive, excessi régénérateur
coupure de tension du VE, coupure de surcharge (électron
courant ascendant), protecti de la chaleur excessive de moteur servo
dessus, protection d'erreur de détecteur, régénération
protection d'erreur, tension insuffisante et MOIS
protection de panne de courant mentary, survitesse
protection, protection d'erreur excessive
|
| Structure |
Méthode de protection : IP20
|
| Poids [kilogrammes] |
0,7 |
0,7 |
0,7 |
1,1 |
1,5 |
2,0 |
2,0 |
Commande servo de série de DM
| MDS-D-V1-20 |
MDS-D-V1-40 |
MDS-D-V1-80 |
MDS-D-V1-160 |
MDS-D-V1-160W |
| MDS-D-V1-320W |
MDS-D-V2-2020 |
MDS-D-V2-4020 |
MDS-D-V2-4040 |
MDS-D-V2-8040 |
| MDS-D-V1-320 |
MDS-D-V2-8080 |
MDSD-V2-16080 |
MDS-D-V2-160160 |
MDS-D-V2-160160W |
| MDS-DM-V3-202020 |
MDS-DM-V3-404040 |
MDS-D-SP-20 |
MDS-D-SP-40 |
MDS-D-SP-80 |
| MDS-D-SP-160 |
MDS-D-SP-200 |
MDS-D-SP-240 |
MDS-D-SP-320 |
MDS-D-SP-400 |
| MDS-D-SP-640 |
MDS-D-SP2-2020 |
MDS-D-SP2-4020 |
MDS-D-SP2-4040S |
MDS-D-SP2-8040 |
| MDS-D-SP2-8080 |
MDS-D-SP2-16080S |
MDS-D-CV-37 |
MDS-D-CV-75 |
MDS-D-CV-110 |
| MDS-D-CV-185 |
MDS-D-CV-300 |
MDS-D-CV-370 |
MDS-D-CV-450 |
MDS-D-CV-550 |
Modèles de MOTEUR SERVO à C.A. de Mitsubishi
| HF-MP053 |
HF-MP13 |
HF-MP13 |
HF-MP23 |
HF-MP43 |
| HF-MP73 |
HF-KP053 |
HF-KP13 |
HF-KP23 |
HF-KP43 |
| HF-KP73 |
HF-MP053B |
HF-MP13B |
HF-MP23B |
HF-MP43B |
| HF-MP73B |
HF-KP053B |
HF-KP13B |
HF-KP23B |
HF-KP43B |
| HF-KP73B |
HF-SP52 |
HF-SP102 |
HF-SP152 |
HF-SP202 |
| HF-SP352 |
HF-SP502 |
HF-SP702 |
HF-SP52B |
HF-SP102B |
| HF-SP152B |
HF-SP202B |
HF-SP352B |
HF-SP502B |
HF-SP702B |
| HF-SP51 |
HF-SP81 |
HF-SP121 |
HF-SP201 |
HF-SP51B |
| HF-SP81B |
HF-SP121B |
HF-SP201B |
HG-SR352BK |
HG-SR352BJ |
Article de Similer que nous pouvons fournir :
| MR-J2S-10B-S149 |
MR-J2S-20B-S149 |
MR-J2S-40B-EE085 |
| MR-J2S-40B-EE006 |
MR-J2S-40B-S009U528 |
MR-J2S-40CP-S186 |
| MR-J2S-40CP-S084 |
MR-J2S-40A-PY091 |
MR-J2S-40B-PY096 |
| MR-J2S-40B-PY135 |
MR-J2S-40B-S210 |
MR-J2S-40A-PF |
| NR-J2S-60A-PF |
MR-J2S-40A-PQ108T022 |
MR-J2S-40B-PY096T018 |
| MR-J2S-60B-S041U638 |
MR-J2S-60B-S134 |
MR-J2S-40B-PY135 |
| MR-J2S-60B-FH168 |
MR-J2S-40B1-EH018 |
MR-J2S-40B1-QA112 |
| MR-J2S-40CP1 |
MR-J2S-60B-S030 |
MR-J2S-40B-QT0009U625 |
| MR-J2S-40CP-EG |
MR-J2S-10CP1 |
MR-J2S-40A-S004 |
| MR-J2S-20CP1 |
MR-J2S-10A1-S017 |
MR-J2S-70A-S011 |
| MR-J2S-20A-S011 |
MR-J2S-40A-S011 |
MR-J2S-100A-S011 |
| MR-J2S-40A-EG055 |
MR-J2S-40A-EG011 |
MR-J2S-20CP-S011 |
| MR-J2S-70CP-S011 |
MR-J2S-200B-S126 |
MR-J2S-70CP-S259 |
| MR-J2S-70B-T004 |
MR-J2S-350CP-S186 |
MDS-B-SVJ2-07 |
| MR-J2S-70B-RT |
MR-J2S-350CP-S084 |
MDS-D-SVJ3-01NA |
| MR-J2S-100B-T004 |
MR-J2S-350B-EG |
MDS-D-SVJ3-02NA |
| MR-J2S-100B-RT |
MR-J2S-350B-EG117 |
MDS-D-SVJ3-07NA |
| MR-J2S-70A-PM070 |
MDS-B-SVJ2-01 |
MDS-D-SVJ3-10NA |
| MR-J2S-200A-EJ012 |
MDS-B-SVJ2-03 |
MDS-D-SVJ3-20NA |
| MR-J2S-200B-T004 |
MDS-B-SVJ2-04 |
MR-J2S-100CP-S084 |
| MR-J2S-200A-S007 |
MDS-B-SVJ2-06 |
MR-J2S-100CP-S186 |
| MR-J2S-200B-S009V613 |
MDS-B-SVJ2-10 |
MR-J2S-70B-PY135U504 |
| MR-J2S-200B-RS238 |
MDS-B-SVJ2-20 |
MR-J2S-40B-PY135U504 |
Garantie
Nous offrons la garantie de 1 an pour ce produit. Si le produit est hors d'ordre d'entretien sous l'utilisation appropriée par
les instructions manuelles au cours de la période de garantie, svp nous contactent pour obtenir un code retour de marchandises et
instruction pour l'expédition. Puis, renvoyez-la à vos frais de transport.
Après réception de votre article de retour, cela prendra 7 jours pour l'évaluation et l'enquête. Un tout neuf
l'unité de rechange te sera envoyée à nos frais de transport si elle répond à nos exigences de garantie.
Paiement
La carte de crédit sur la ligne est disponible. Nous acceptons également le paiement par T/T et Western Union.
Cet article ont des actions, ainsi peuvent la livraison à vous dans 3 Business Day après votre paiement dégagé. Si ther
est tous les droits à l'importation ou des impôts, il est de la responsabilité de l'acheteur.
Bon service dans WTL :
> Nous offrons la livraison de haute qualité et rapide, le prix concurrentiel pour le moteur servo de Mitsubishi et la commande servo.
> Veuillez envoyer votre RFQ pour obtenir le dernier prix.
> Normalement, nous embarquerons les articles en 1-2 semaines après que pour recevoir le paiement.
> Nous pouvons nous transporter à vous par UPS/DHL//EMS/Fedex. Veuillez nous contacter et nous emploierons vos moyens privilégiés.
> Nous avons de grandes actions et les prix sont variables, tellement parfois les prix que nous signalons ne sommes pas précis.
Si nécessaire, svp contactez-nous pour prices.v spécifique
