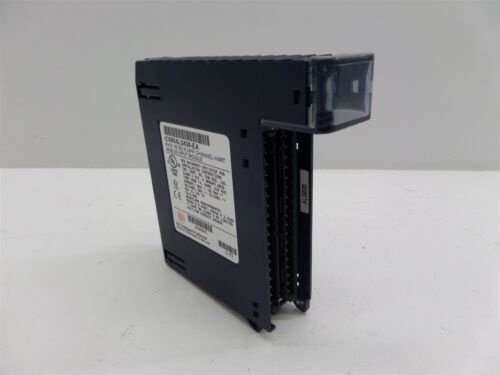

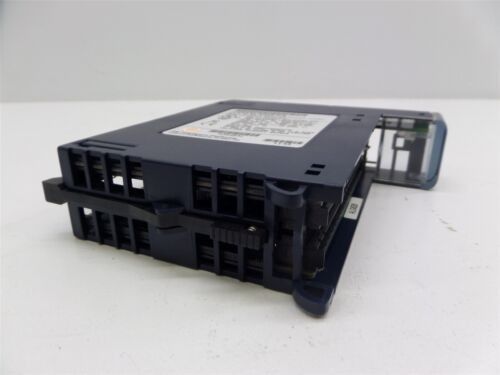

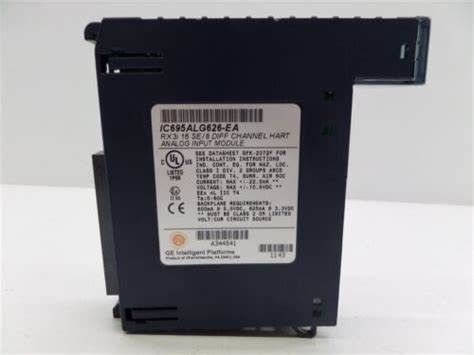

Contrôleur d'automation programmable d'IC695ALG626 GE PACSystem RX3i 450 mA
Caractéristiques pour le contrôleur programmable IC695ALG626 de logique de PLC
Marque GE Fanuc
Série PACSystem RX3i
Fabricant Emerson Automation
Numéro de la pièce IC695ALG626
Module d'entrée analogique non isolé de description de produit
Non des canaux seize (16) assymétriques ; Huit (8) entrées différentielles
Le type de module entrée analogique des comms de w/HART
C.C de chaîne +/--10 de V de tension, C.C de 0 à 10 V, +/--5 C.C de V, C.C de 0 à 5 V, 1 C.C de V à C.C 5V
HART Protocol Supported ; HART Version 5,0
Signaux d'entrée, courant 0-20 mA ; 4-20 mA ; +/--20 mA ;
Gamme actuelle 0 à 20mA, 4 à 20mA, ±20mA
Nombre des entrées 16 assymétriques ou de 8 canaux d'entrée différentiels
Signaux d'entrée, tension +/- 50 système mv ; +/- 150 système mv ; +/-10VDC ; 0-10 VOLTS CONTINU ; +/-5VDC ; 0-5 volts continu et 1 - 5 volts continu
Puissance interne 3.3V : 600mA, 5V : 450 mA
Filtre configurable d'entrée 8 hertz, 12 hertz, 16 hertz, 40 hertz, 200 hertz, 500 hertz
Degrés de Fahrenheit de la température de stockage -40 à +185
La résolution 24 de module a mordu le CDA converti en virgule flottante ou nombre entier
Degrés de Fahrenheit de la température de fonctionnement 32 à 140
Les données d'entrée composent configurable comme virgule flottante nombre entier à 32 bits ou de 16 bits d'IEEE dans un domaine à 32 bits
Humidité 5 95%, sans condensation
Surtension ±60 volts continu continue, maximum
Surintensité ±28mA continue, maximum
Maximum de la période de détection de circuit ouvert 1 seconde
Impédance >100 k d'entrée ? entrées de tension
Résistance d'entrée actuelle 249 ? ±1%
Autocalibration a exécuté pendant le prisonnier de guerre
D'AUTRES PRODUITS SUPÉRIEURS
| Moteur de Yasakawa, SG de conducteur |
Moteur HC-, ha de Mitsubishi |
| Modules 1C-, 5X- de Westinghouse |
Emerson VE, kJ |
| Comité technique de Honeywell, TK |
Modules IC de GE - |
| Module d'ABB |
Module 1756-, 1759 d'ab - écran tactile 2711- |
| M. d'entraînement de Mitsubishi, moteur ha -, HC |
Emerson MoudlesVE-, kJ - |
| Moteur A0-, commande de Fanuc |
Émetteur EJA- de Yokogawa |
| Émetteur 3051- de Rosemount |
Module 140- de Schneider |
| Moteur de Panasonic, lecteur MH |
Module 6ES-, écran tactile 6AV- de Siemens |
L'IC695ALG626 est un module de l'entrée analogique capable de transducteur de route (CERF) 5,0 à distance accessibles de la plate-forme de PACSystem RX3i. Ce module est précédemment fabriqué par la plate-forme intelligente de GE (IP de GE) qui a été récemment acquise par Emerson Automation. Ce module est principalement utilisé pour se connecter par interface aux instruments analogues de champ qui des variables de processus de mesures et transmettre la mesure à l'élément de réception tel que l'IC695ALG626 pour le traitement. Avec ceci, l'IC695ALG626 peut être employé avec les instruments de champ qui fournissent 0 à 20mA, 4 à 20mA, signaux actuels du ± 20mA et ±10V, 0 à 10V, ±5V, 0 à 5V, 1 aux signaux de la tension 5V.
L'IC695ALG626 est capable de fournir seize (16) canaux d'entrée si configuré pour les entrées assymétriques et huit (8) entrées pour le câblage différentiel. Avec le soutien du protocole de CERF, chaque canal peut être communiqué avec un communicateur externe de CERF pour accéder non seulement à la lecture mais à d'autres paramètres de CERF aussi bien.
L'IC695ALG626 vient avec l'indicateur de LED tel que l'OK de module, le statut et la TB LED de champ. L'OK LED de module est employé à indique un module correctement configuré quand la LED est vert solide allumé ; avec l'erreur si lentement clignotant le vert ou l'ambre ; Module pas correctement configuré en clignotant rapidement ; aucun de puissance présent défectueux ou quand le module LED est éteint. Le statut LED de The Field est vert solide allumé n'indiquant aucun défaut sur les canaux permis et quand le TB est présent ; La lumière jaune dépeint un canal du module est dans l'état censuré et outre de la LED dépeint un TB déconnecté ou incorrectement installé. La TB LED est rouge allumé quand le TB n'est pas relié ; Vert de Lit quand le TB est relié et si aucune puissance de carte mère n'est présente.
Le module de GE Fanuc IC695ALG626 est un module d'entrée analogique avec les capacités à distance accessibles de communication de la version 5,0 de transducteur de CERF ou de route sur chaque canal et 4 modems internes de CERF. Ce module offre 8 canaux d'entrée différentiels et 16 assymétriques. Le module d'entrée analogique de GE Fanuc IC695ALG626 a une gamme de tension de +/--10 C.C de volts, 0 à 10 volts de C.C, +/--5 C.C de volts, 0 à 5 volts de C.C, ou 1 à 5 volts de C.C. La gamme actuelle de configuration pour les canaux d'entrée peut être de 0 à 20 milliampères, 4 à 20 milliampères, ou +/--20 des milliampères. Le module d'entrée analogique de GE Fanuc IC695ALG626 devrait être configuré pour une gamme actuelle entre 4 à 20 milliampères si les canaux emploient des communications de CERF.
Le module d'entrée analogique de GE Fanuc IC695ALG626 avec la communication de CERF est installé dans la carte mère universelle du PLC de RX3i PacSystem. L'unité tient compte de l'insertion ou du retrait du module d'une carte mère universelle dans le RX3i PacSystem quand elle est encore reliée pour actionner. Le module est entièrement logiciel-configurable sans employer des pullovers de module. Il a la mémoire instantanée pour soutenir des hausses, un détecteur pour le retrait et l'insertion des TB, la détection de circuit ouvert pour une gamme actuelle entre 4 et 20 milliampères à tous les niveaux de tension, et automatique-calibrage de démarrage. Il soutient également la surveillance à bord d'erreur, le taux négatif et positif d'alarmes de changement, les compensations configurables, et la graduation pour chaque canal, et basse alarme, alarme élevée, bas-basse alarme, détection à hauteur haute d'alarme et enregistrement qui est sélectionnable sur chaque canal. Le module exige une température ambiante de -40 à 185 degrés de Fahrenheit pour le stockage et une température ambiante de 32 à 140 degrés de Fahrenheit pour l'opération.
