Fanuc IC3600SCBE1 General Electric PCB vert rectangulaire dans le système de commande des turbines Mark I-II

À propos de GE Fanuc IC3600SCBE1
General Electric, ou GE, a développé la carte de circuit imprimé IC3600SCBE1.Le MKI (Mark I) et le MKII (Mark II) ont été les deux premiers systèmes à être introduits dans la série Mark..

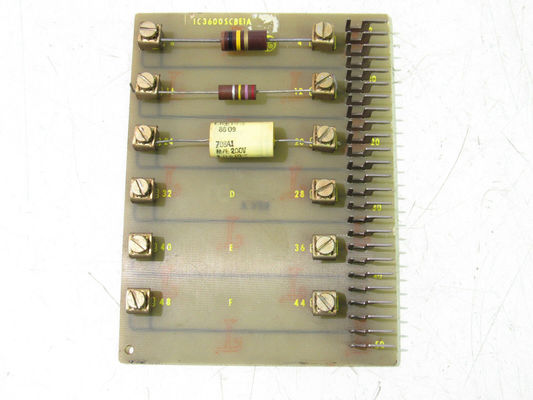

L'IC3600SCBE1 est un PCB vert rectangulaire. Près du milieu du circuit imprimé, il y a un (1) grand condensateur jaune.qui est imprimé à l'extérieurCe grand condensateur contient une tension de 200 volts, qui est étiquetée comme 200V. Deux résistances sont situées directement au-dessus du condensateur.L'une de ces résistances est située sur le bord supérieur de l'IC3600SCBE1Cette résistance est de grande taille et de couleur brune, avec des bandes noires, brunes, dorées et jaunes.Le IC3600SCBE1 contient de petits composants métalliques qui aident à câbler la carte de circuit dans un système plus grandLa résistance est à ces composants métalliques avec des fils de chaque côté.La résistance moyenne est également de couleur brune et il comporte des bandes qui sont rougesLes composants métalliques relient également cette résistance moyenne à l'IC3600SCBE1.L'IC3600SCBE1 a une longue ligne de gros broches métalliques alignées sur le côté droit de la carte de circuitLes composants situés au milieu de l'IC3600SCBE1 sont marqués par les lettres A à F.Les nombres de dix (10) à cinquante (50) sont répertoriés le long du côté droit du tableau par dizaines.
