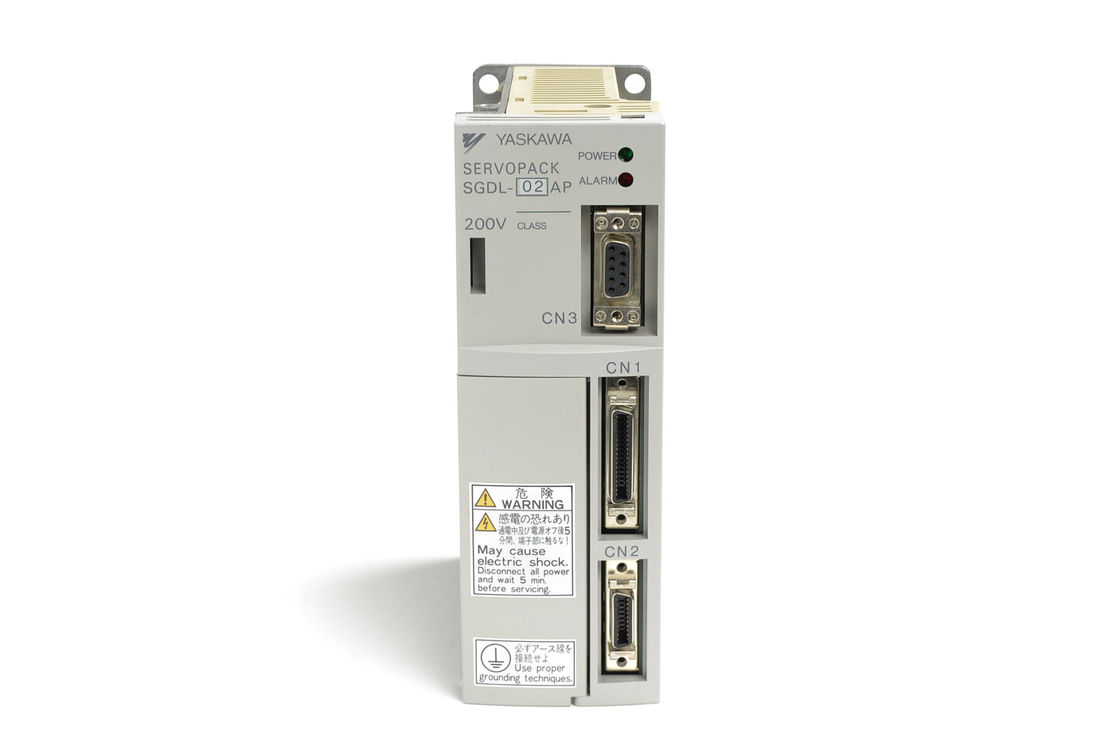

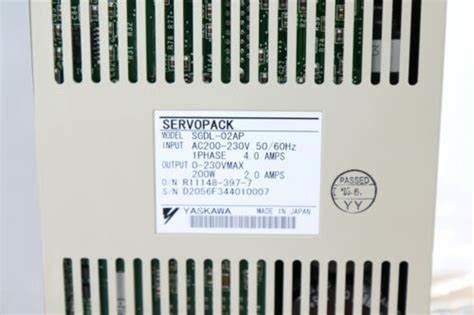

Les nouveaux servomoteurs industriels de Yaskawa SGDL-02AP 230V en original

Les nouveaux servomoteurs industriels de Yaskawa SGDL-02AP 230V en original

Définition:

Le terminal du côté positif du circuit principal est uniquement utilisable à 200 VAC en trois phases, 6 kW SERVOPACK.
N'utilisez pas 1 ou 2.
Assurez-vous de déconnecter le câble entre B2 et B3 avant de connecter un registre régénérateur externe au SERVOPACK.
Pour la connexion d'un réacteur à courant continu, voir 6.4Réacteur à courant continu.8 pour suppression harmonique.


Disjoncteurs à boîtier moulé (MCCB)
Énergie électrique
Trois phases à 200 VAC
Protège la ligne d'alimentation en éteignant le circuit lorsqu'un surcourant est détecté.8.9Je vous en prie.
Utilisé pour éliminer le bruit externe des lignes électriques.8.10Je vous en prie.

Résistance régénératrice
Connectez une résistance de régénération externe aux bornes B1 et B2 si la capacité de régénération est insuffisante.
(Référez-vous à 5.8.6Je vous en prie.

* 1. valeur nominale à la charge nominale. La dératation spécifiée est nécessaire pour sélectionner une capacité de fusible appropriée.

* 2. Caractéristiques de coupure (25°C): 300% cinq secondes min. et courant d'entrée de 20 ms

* 3. Un circuit préventif pour le courant d'entrée n'est pas intégré dans l'alimentation de commande 24 VDC. Le circuit de protection doit être conçu par le client.

Pour le SERVOPACK avec le ventilateur de refroidissement intégré, un courant d'entrée circule; 200% de la capacité actuelle dans le tableau ci-dessus pendant deux secondes,lorsque l'alimentation du circuit de commande est activée pour que le ventilateur fonctionne. Remarque: N'utilisez pas de fusible à action rapide. Parce que l'alimentation du SERVOPACK est un type d'entrée de condensateur, un fusible à action rapide peut exploser lorsque l'alimentation est activée.


Précautions

• effectuer un essai de fonctionnement sur le seul servomoteur avec l'arbre du moteur déconnecté de la machine afin d'éviter
tout accident inattendu.

Le non-respect de cette mise en garde peut entraîner des blessures.

• Avant de commencer le fonctionnement avec une machine connectée, modifiez les réglages pour qu'ils correspondent aux paramètres du
Une machine.
Le démarrage de l'opération sans les réglages appropriés peut provoquer un dysfonctionnement ou une défaillance de la machine.

• Les signaux de marche vers l'avant interdite (P-OT) et de marche vers l'arrière interdite (N-OT) ne sont pas efficaces au point zéro
mode de recherche à l'aide du paramètre Fn003.

• Lors de l'utilisation du servomotore pour un axe vertical, installer les dispositifs de sécurité pour empêcher les pièces de
régler le servomoteur de manière à ce qu'il s'arrête à l'état de serrage zéro à
événement de dépassement.
Le non-respect de cette précaution peut entraîner la chute des pièces en raison d'un déplacement excessif.

• Lorsqu'il n'est pas utilisé le réglage automatique normal, régler sur le moment d'inertie correct.
Un moment d'inertie incorrect peut provoquer des vibrations.

• Ne touchez pas les dissipateurs de chaleur SERVOPACK, les résistances régénératrices ou le servomoteur pendant que le courant est allumé ou bientôt
après coupure de courant.

Le non-respect de cette précaution peut entraîner des brûlures dues à des températures élevées.

• Ne pas effectuer d' ajustements extrêmes ou modifier les paramètres de réglage.
Le non-respect de cette mise en garde peut entraîner des blessures dues à un fonctionnement instable.

• Lorsqu'une alarme se déclenche, éliminez la cause, réinitialisez l'alarme après avoir confirmé la sécurité, puis reprenez le fonctionnement.
Le non-respect de cette mise en garde peut entraîner des blessures.

• N'utilisez pas le servo-frein du servomotore pour le freinage normal.
Le non-respect de cette mise en garde peut entraîner un dysfonctionnement.
