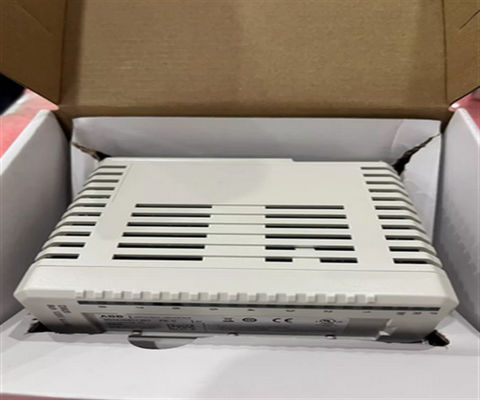

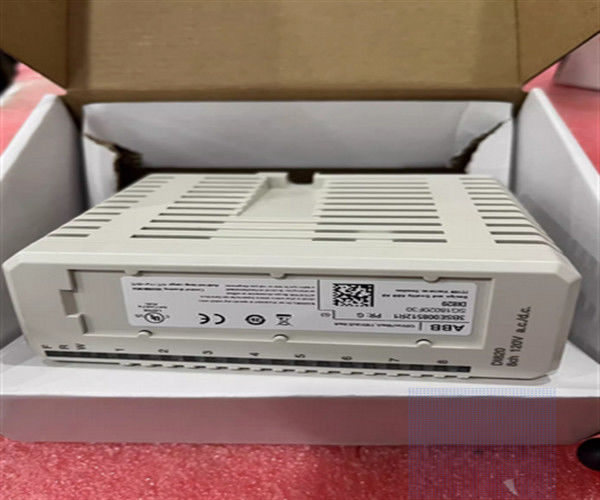

Nouveau module d'amplificateur numérique ABB DI820
Définition
Ce module a 8 entrées numériques. La plage de tension d'entrée AC est de 77 à 130 volts et le courant d'entrée est de 10 mA à 120 V AC. La plage d'entrée DC est de 75 à 145 V et le courant d'entrée est de 2.8 mA à 110 VLes entrées sont isolées individuellement.
Chaque canal d'entrée est composé de composants limitant le courant, de composants de protection contre les CEM, d'une LED d'indication de l'état d'entrée, d'une barrière d'isolement optique et d'un filtre analogique (6 ms).Le canal 1 peut être utilisé comme entrée de surveillance de la tension pour les canaux 2 - 4, et le canal 8 peut être utilisé comme entrée de surveillance de la tension pour les canaux 5 à 7.
Si la tension connectée au canal 1 ou 8 disparaît, les entrées d'erreur sont activées et la LED d'avertissement s'allume.
Informations générales
| Numéro de l'article |
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: |
| Le type |
Entrée numérique |
| Spécification du signal |
120 V de courant continu / 110 V de courant continu |
| Nombre de chaînes |
8 |
| Type de signal |
Pénétration du courant |
| Le HART |
Je ne veux pas. |
| Entreprise d'État |
Je ne veux pas. |
| Réduction des effectifs |
Je ne veux pas. |
| Intégrité élevée |
Je ne veux pas. |
| Sécurité interne |
Je ne veux pas. |
| Mécanique |
S800 |
Données détaillées
| La tension d'entrée est de 0, |
0...30 V courant, 0..20 V courant. |
| la tension d'entrée est de 1 |
77130 V courant, 75... 145 V courant. |
| Impédance d'entrée |
12 kΩ (c.a.) / 39 kΩ (c.d.) |
| Isolement |
Canaux isolés individuellement |
| Temps de filtrage (numérique, sélectionnable) |
2, 4, 8, 16 ms |
| Plage de fréquences d'entrée |
47.. 63 Hz |
| Délai d'allumage/d'arrêt du filtre analogique |
5 / 18 ms |
| Limitation du courant |
La puissance du capteur peut être limitée par le MTU |
| Longueur maximale du câble de champ |
200 mètres (219 yards) 100 pF/m pour le courant alternatif, 600 mètres (656 yards) pour le courant continu |
| Voltage d'isolation nominale |
Pour les appareils électroniques |
| Voltage d'essai diélectrique |
2000 V à courant continu |
| Dissipation de puissance |
Typ. 2,8 W |
| Consommation de courant +5 V Modulebus |
50 mA |
| Consommation de courant +24 V Modulebus |
0 |
| Consommation de courant + 24 V extérieur |
0 |
Diagnostique
| LED frontaux |
F (ault), R (un), W (apprentissage), Canal 1-16 Statut |
| Surveillance |
Voltage de processus, les canaux 1 et 8 peuvent être utilisés par groupe |
| Indication du statut de la surveillance |
Erreur de module, avertissement de module, erreur de canal |
Environnement et certification
| Marquage CE |
- Oui, oui. |
| Sécurité électrique |
La valeur de l'échantillon doit être déterminée en tenant compte de l'état de la substance. |
| Emplacement dangereux |
- |
| Certification de la marine |
Le nombre d'équipements à transporter |
| Température, fonctionnement |
0 à +55 °C (+32 à +131 °F), les approbations sont délivrées pour une température de +5 à +55 °C |
| Température et stockage |
-40 à +70 °C (-40 à +158 °F) |
| Niveau de pollution |
Niveau 2, CEI 60664-1 |
| Protection contre la corrosion |
- Je ne sais pas.04: G3 |
| Humidité relative |
5 à 95%, non condensés |
| Température ambiante maximale |
55 °C (131 °F), pour un montage vertical dans un MTU compact à 40 °C (104 °F) |
| Classe de protection |
IP20 selon la CEI 60529 |
| Conditions de fonctionnement mécanique |
Le nombre d'unités d'équipement |
| CEM |
La norme EN 61000-6-4 et la norme EN 61000-6-2 |
| Catégories de surtension |
Pour les appareils à moteur électrique |
| Classe d'équipement |
Classe I selon la norme IEC 61140; (protégé contre la terre) |
| Conformité à la directive RoHS |
Le présent règlement est obligatoire dans tous ses éléments et directement applicable dans tout État membre. |
| Conformité aux RAEE |
Le présent règlement est obligatoire dans tous ses éléments. |
Compatibilité
| Utilisation avec MTU |
Les produits de la catégorie 1 doivent être soumis à un contrôle de conformité. |
| Code de clés |
AB |
Les dimensions
| Largeur |
45 mm (1,77 ̊) |
| Profondeur |
102 mm (4,01 ̊), 111 mm (4,37 ̊) y compris le connecteur |
| Taille |
119 mm (4,7 ̊) |
| Le poids |
0.18 kg (0,4 lb) |
Caractéristiques et avantages
- 8 canaux pour les entrées à courant alternatif de 120 V
- Canaux isolés individuellement
- Surveillance de la tension de la puissance d'entrée de champ
- Indicateurs de l'état des entrées
- Filtrage du signal
FAQ:
Q: Quelle est la marque du produit?
R: La marque du produit est ABB.
Q: Quel est le numéro de modèle du produit?
R: Le numéro de modèle du produit estLa valeur de l'échantillon doit être la même que celle de l'échantillon..
Q: Où le produit est-il fabriqué?
R: Le produit est fabriqué en FI.
Q: Quelles sont les modalités de paiement disponibles?
R: Les conditions de paiement disponibles sont T/T, Western Union et PAYONEER.
Q: Quel est le délai de livraison du produit?
R: Le délai de livraison du produit est de 3 à 5 jours.
