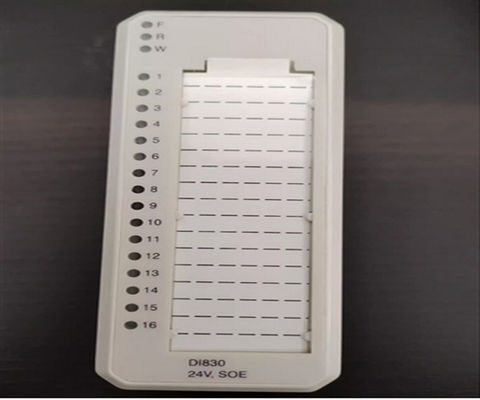

Le module d'entrée numérique d'entrée/sortie numérique ABB DI830 3BSE013210R1 S800 24V SOE 16 ch
Détails du produit
Le DI830 est un module d'entrée numérique à courant continu de 16 canaux de 24 V pour l'E/S S800. La plage de tension d'entrée est de 18 à 30 V et le courant d'entrée est de 6 mA à 24 V.Chaque canal d'entrée est constitué de composants limitant le courantLe module effectue cycliquement des autodiagnostics. Les diagnostics du module comprennent:
- Surveillance de l'alimentation du processus (résultats d'un avertissement du module, s'il est détecté).
- La file d'attente est pleine.
- La synchronisation du temps manque.
Les signaux d'entrée peuvent être filtrés numériquement.Cela signifie que les impulsions plus courtes que le temps de filtre sont filtrés et les impulsions plus longues que le temps de filtre spécifié passer par le filtre.
Informations générales
| Numéro de l'article |
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: |
| Le type |
Entrée numérique |
| Spécification du signal |
24 V de courant continu |
| Nombre de chaînes |
16 |
| Type de signal |
Pénétration du courant |
| Le HART |
Je ne veux pas. |
| Entreprise d'État |
- Oui, oui. |
| Réduction des effectifs |
Je ne veux pas. |
| Intégrité élevée |
Je ne veux pas. |
| Sécurité interne |
Je ne veux pas. |
| Mécanique |
S800 |
Données détaillées
| La tension d'entrée est de 0, |
-30... +5 V |
| la tension d'entrée est de 1 |
1330 V |
| Impédance d'entrée |
3.2 kΩ |
| Isolement |
isolé par groupe du sol |
| Temps de filtrage (numérique, sélectionnable) |
0... 100 ms |
| Limitation du courant |
La puissance du capteur peut être limitée par le MTU |
| Longueur maximale du câble de champ |
600 mètres (656 verges) |
| Précision de l'enregistrement des événements |
-0,3 ms... +0,7 ms |
| Résolution d'enregistrement des événements |
00,4 ms |
| Voltage d'isolation nominale |
50 V |
| Voltage d'essai diélectrique |
500 V de courant alternatif |
| Dissipation de puissance |
Type 2,3 W |
| Consommation de courant +5 V Modulebus |
Type 100 mA, maximum 120 mA |
| Consommation de courant +24 V Modulebus |
0 |
| Consommation de courant + 24 V extérieur |
0 |
Diagnostique
| LED frontaux |
F (ault), R (un), W (apprentissage), canal 1 à 16 ("0" ou "1") |
| Surveillance |
Voltage du processus, 1 par groupe ; file d'attente d'événements pleine; synchronisation du temps manquante |
| Indication du statut de la surveillance |
Erreur de module, avertissement de module, erreur de canal |
Environnement et certification
| Marquage CE |
- Oui, oui. |
| Sécurité électrique |
La valeur de l'échantillon doit être déterminée en tenant compte de l'état de la substance. |
| Emplacement dangereux |
La zone C1 Div 2 cULus, la zone C1 2 cULus, la zone ATEX 2 est définie comme suit: |
| Certification de la marine |
Le nombre d'équipements à transporter |
| Température, fonctionnement |
0 à +55 °C (+32 à +131 °F), les approbations sont délivrées pour une température de +5 à +55 °C |
| Température et stockage |
-40 à +70 °C (-40 à +158 °F) |
| Niveau de pollution |
Niveau 2, CEI 60664-1 |
| Protection contre la corrosion |
- Je ne sais pas.04: G3 |
| Humidité relative |
5 à 95%, non condensés |
| Température ambiante maximale |
55 °C (131 °F), pour un montage vertical dans un MTU compact à 40 °C (104 °F) |
| Classe de protection |
IP20 selon la CEI 60529 |
| Conditions de fonctionnement mécanique |
Le nombre d'unités d'équipement |
| CEM |
La norme EN 61000-6-4 et la norme EN 61000-6-2 |
| Catégories de surtension |
Pour les appareils à moteur électrique |
| Classe d'équipement |
Classe I selon la norme IEC 61140; (protégé contre la terre) |
| Conformité à la directive RoHS |
Le présent règlement est obligatoire dans tous ses éléments et directement applicable dans tout État membre. |
| Conformité aux RAEE |
Le présent règlement est obligatoire dans tous ses éléments. |
Les dimensions
| Largeur |
45 mm (1,77 ̊) |
| Profondeur |
102 mm (4,01 ̊), 111 mm (4,37 ̊) y compris le connecteur |
| Taille |
119 mm (4,7 ̊) |
| Le poids |
00,22 kg (0,48 lb) |
Caractéristiques et avantages
- 16 canaux pour les entrées en courant continu de 24 V avec coulissement du courant
- 2 groupes isolés de 8 canaux avec surveillance de la tension
- Indicateurs de l'état des entrées
- Fonctionnalité de séquence d'événements (SOE)
- Filtre du volet
FAQ:
Q: Quelle est la marque du produit?
R: La marque du produit est ABB.
Q: Quel est le numéro de modèle du produit?
R: Le numéro de modèle du produit estLa valeur de l'échantillon doit être supérieure ou égale à:.
Q: Où le produit est-il fabriqué?
R: Le produit est fabriqué en FI.
Q: Quelles sont les modalités de paiement disponibles?
R: Les conditions de paiement disponibles sont T/T, Western Union et PAYONEER.
Q: Quel est le délai de livraison du produit?
R: Le délai de livraison du produit est de 3 à 5 jours.
