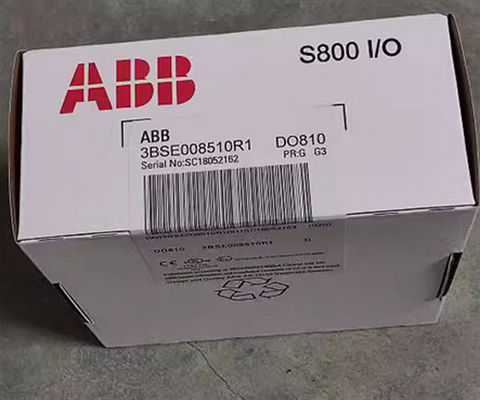

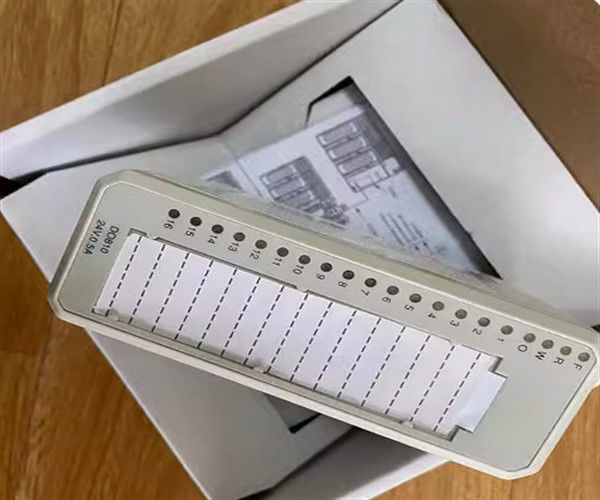

ABB 3BSE008510R1 PLC Module isolé de sortie numérique DO810
Détails du produit
Ce module dispose de 16 sorties numériques dont la tension de sortie est comprise entre 10 et 30 volts et le courant de sortie continu maximum est de 0,5 A. Les sorties sont protégées contre les courts-circuits,surtension et sur températureLes sorties sont divisées en deux groupes isolés individuellement avec huit canaux de sortie et une entrée de surveillance de tension dans chaque groupe.Chaque canal de sortie se compose d'un court-circuit et un pilote latéral haut protégé contre les températures élevées, composants de protection contre les CEM, suppression de la charge inductive, LED d'indication de l'état de sortie et barrière d'isolation optique.
L'entrée de surveillance de la tension du processus donne des signaux d'erreur de canal si la tension disparaît.Les sorties sont limitées en courant et protégées contre les surtensionsSi les sorties sont surchargées, le courant de sortie sera limité.
Informations générales
| Numéro de l'article |
Les données de référence doivent être fournies conformément à l'annexe I. |
| Le type |
Sortie numérique |
| Spécification du signal |
24 V courant continu (12 à 32 V courant continu), 0,5 A |
| Nombre de chaînes |
16 |
| Type de signal |
L'approvisionnement en courant, la limitation du courant |
| Le HART |
Je ne veux pas. |
| Entreprise d'État |
Je ne veux pas. |
| Réduction des effectifs |
Je ne veux pas. |
| Intégrité élevée |
Je ne veux pas. |
| Sécurité interne |
Je ne veux pas. |
| Mécanique |
S800 |
Données détaillées
| Isolement |
isolé par groupe du sol |
| Charge de sortie |
< 0,4 Ω |
| Limitation du courant |
Sortie limitée en courant à résistance au court-circuit |
| Longueur maximale du câble de champ |
600 mètres (656 verges) |
| Voltage d'isolation nominale |
50 V |
| Voltage d'essai diélectrique |
500 V de courant alternatif |
| Dissipation de puissance |
Type 2,1 W |
| Consommation de courant +5 V Modulebus |
80 mA |
Diagnostique
| LED frontaux |
F (ault), R (un), W (apprentissage), O (SP), Canal 1 à 16 |
| Surveillance |
Voltage de processus, 1 par groupe |
| Indication du statut de la surveillance |
Erreur de module, avertissement de module, erreur de canal |
Environnement et certification
| Marquage CE |
- Oui, oui. |
| Sécurité électrique |
La valeur de l'échantillon doit être déterminée en tenant compte de l'état de la substance. |
| Emplacement dangereux |
La zone C1 Div 2 cULus, la zone C1 2 cULus, la zone ATEX 2 est définie comme suit: |
| Certification de la marine |
Le nombre d'équipements à transporter |
| Température, fonctionnement |
0 à +55 °C (+32 à +131 °F), les approbations sont délivrées pour une température de +5 à +55 °C |
| Température et stockage |
-40 à +70 °C (-40 à +158 °F) |
| Niveau de pollution |
Niveau 2, CEI 60664-1 |
| Protection contre la corrosion |
- Je ne sais pas.04: G3 |
| Humidité relative |
5 à 95%, non condensés |
| Température ambiante maximale |
55 °C (131 °F), pour un montage vertical dans un MTU compact à 40 °C (104 °F) |
| Classe de protection |
IP20 selon la CEI 60529 |
| Conditions de fonctionnement mécanique |
Le nombre d'unités d'équipement |
| CEM |
Pour les appareils de traitement des eaux usées |
| Catégories de surtension |
Pour les appareils à moteur électrique |
| Classe d'équipement |
Classe I selon la norme IEC 61140; (protégé contre la terre) |
| Conformité à la directive RoHS |
Le présent règlement est obligatoire dans tous ses éléments et directement applicable dans tout État membre. |
| Conformité aux RAEE |
Le présent règlement est obligatoire dans tous ses éléments. |
Compatibilité
| Utilisation avec MTU |
Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon. |
| Code de clés |
AA |
Les dimensions
| Largeur |
45 mm (1,77 ̊) |
| Profondeur |
102 mm (4,01 ̊), 111 mm (4,37 ̊) y compris le connecteur |
| Taille |
119 mm (4,7 ̊) |
| Le poids |
0.18 kg (0,4 lb) |
Caractéristiques et avantages
- 16 canaux pour les sorties de courant courant courant de 24 V
- 2 groupes isolés de 8 canaux avec surveillance de la tension de processus
- Indicateurs de l'état de sortie
- OSP définit les sorties à l'état prédéterminé lors de la détection d'erreur
- Protection contre les courts-circuits au sol et 30 V
- Protection contre la surtension et la surtempérature
