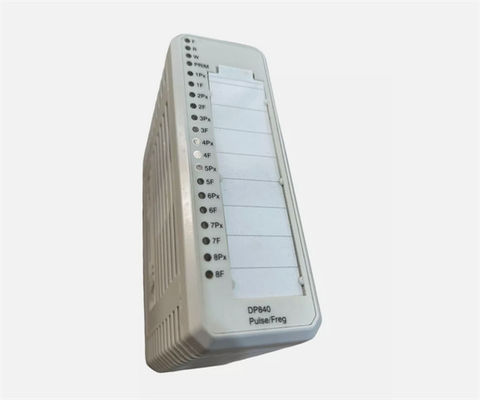

ABB 3BSE028926R1 Module de compteur d'impulsions supplémentaire DP840
Détails du produit:
Le présent document et des parties de celui-ci ne doivent pas être reproduits ou copiés sans l'autorisation écrite d'ABB, et son contenu ne doit pas être communiqué à un tiers,ni utilisé à des fins non autorisées.
Les marques ABB et Relion sont des marques déposées du groupe ABB.Toutes les autres marques ou dénominations de produits mentionnées dans le présent document peuvent être des marques ou des marques déposées de leurs titulaires respectifs.Veuillez vous renseigner sur les conditions de garantie auprès de votre représentant ABB le plus proche.
Les données, exemples et diagrammes contenus dans le présent manuel sont uniquement destinés au concept ou à la description du produit et ne doivent pas être considérés comme une déclaration de propriétés garanties.Toutes les personnes responsables de l'application des équipements visés dans le présent manuel doivent s'assurer que chaque application envisagée est appropriée et acceptable., y compris le respect des exigences de sécurité ou autres exigences opérationnelles applicables. any risks in applications where a system failure and/or product failure would create a risk for harm to property or persons (including but not limited to personal injuries or death) shall be the sole responsibility of the person or entity applying the equipment, et les responsables sont invités à veiller à ce que toutes les mesures soient prises pour exclure ou atténuer ces risques.
Ce produit a été conçu pour être connecté et communiquer des données et des informations via une interface réseau qui doit être connectée à un réseau sécurisé.Il incombe exclusivement à la personne ou à l'entité responsable de l'administration du réseau d'assurer une connexion sécurisée au réseau et de prendre les mesures nécessaires (telles que:, mais sans s'y limiter, l'installation de pare-feu, l'application de mesures d'authentification, le chiffrement des données, l'installation de programmes antivirus, etc.) pour protéger le produit et le réseau,son système et son interface inclus, contre toute forme de violation de la sécurité, d'accès non autorisé, d'interférence, d'intrusion, de fuite et/ou de vol de données ou d'informations. ABB n'est pas responsable de tels dommages et/ou pertes.
Commande
Le code HS:
903084-- Oscilloscopes, analyseurs de spectre et autres instruments et appareils de mesure ou de vérification des quantités électriques, à l'exclusion des compteurs du no 90.28- autres instruments et appareils: - autres, équipés d'un dispositif d'enregistrement
Données détaillées
| Isolement |
isolé par groupe du sol |
| Erreur |
L'erreur relative maximale (4): PRIT = 10 ms: 300 ppm PRIT = 20 ms: 150 ppm PRIT = 50 ms: 60 ppm PRIT = 100 ms: 30 ppm Erreur maximale dans l'oscillateur cristallin: 120 ppm + 5 ppm/an Erreur maximale absolue = rel.erreur + erreur de l'oscillateur (PRIT = 10 ms), âgés de moins de 16 ans: 500 ppm (= 0,05%) |
| Limitation du courant |
Intégré dans la puissance limitée du capteur de courant |
| Longueur maximale du câble de champ |
200 mètres (218 verges) |
| Voltage d'isolation nominale |
50 V |
| Voltage d'essai diélectrique |
500 V de courant alternatif |
| Dissipation de puissance |
4 W |
| Consommation de courant +5 V Modulebus |
115 mA |
| Consommation de courant + 24 V extérieur |
NAMUR = 56 + 0,5 x charge extérieure [mA] 12 V = 89 + 0,7 x charge extérieure [mA] 24 V = 97 + charge extérieure [mA] |
Diagnostique
| LED frontaux |
F (ault), R (un), W (apprentissage), P (rimary), Canal 1-8 P (ulse) et F (ault) |
| Surveillance |
Voltage de processus
Surveillance de la boucle |
| Indication du statut de la surveillance |
Erreur de module, avertissement de module, erreur de canal |
Environnement et certification
| Marquage CE |
- Oui, oui. |
| Sécurité électrique |
La valeur de l'échantillon doit être déterminée en tenant compte de l'état de la substance. |
| Emplacement dangereux |
La zone C1 Div 2 cULus, la zone C1 2 cULus, la zone ATEX 2 est définie comme suit: |
| Certification de la marine |
Les États membres doivent communiquer à l'autorité compétente les informations suivantes: |
| Température, fonctionnement |
0 à +55 °C (+32 à +131 °F), les approbations sont délivrées pour une température de +5 à +55 °C |
| Température et stockage |
-40 à +70 °C (-40 à +158 °F) |
| Niveau de pollution |
Niveau 2, CEI 60664-1 |
| Protection contre la corrosion |
- Je ne sais pas.04: G3 |
| Humidité relative |
5 à 95%, non condensés |
| Température ambiante maximale |
55 °C (131 °F), pour un montage vertical dans un MTU compact à 40 °C (104 °F) |
| Classe de protection |
IP20 selon la CEI 60529 |
| Conditions de fonctionnement mécanique |
Le nombre d'unités d'équipement |
| CEM |
La norme EN 61000-6-4 et la norme EN 61000-6-2 |
| Catégories de surtension |
Pour les appareils à moteur électrique |
| Classe d'équipement |
Classe I selon la norme IEC 61140; (protégé contre la terre) |
| Conformité à la directive RoHS |
Le présent règlement est obligatoire dans tous ses éléments et directement applicable dans tout État membre. |
| Conformité aux RAEE |
Le présent règlement est obligatoire dans tous ses éléments. |
Compatibilité
| Utilisation avec MTU |
Les mesures de protection visées à l'article 4, paragraphe 1, point a), du règlement (CE) no 765/2008 doivent être appliquées conformément à l'article 5, paragraphe 1, point b), du présent règlement. |
| Code de clés |
CF |
Caractéristiques et avantages
- 8 canaux
- Les modules peuvent être utilisés dans des applications simples ou redondantes
- Interface pour les niveaux de signal des transducteurs NAMUR de 12 V et 24 V
- Chaque canal peut être configuré pour le comptage des impulsions ou la mesure de la fréquence
- Les entrées peuvent également être lues sous forme de signaux DI
- Nombre d'impulsions par accumulation dans un compteur à 16 bits
- Mesure de fréquence (vitesse) 0,5 Hz - 20 kHz
- Diagnostique de bord avancée
FAQ:
Q: Quelle est la marque du produit?
R: La marque du produit est ABB.
Q: Quel est le numéro de modèle du produit?
R: Le numéro de modèle du produit estDP840 3BSE028926R1.
Q: Où le produit est-il fabriqué?
R: Le produit est fabriqué en FI.
Q: Quelles sont les modalités de paiement disponibles?
R: Les conditions de paiement disponibles sont T/T, Western Union et PAYONEER1.
Q: Quel est le délai de livraison du produit?
R: Le délai de livraison du produit est de 3 à 5 jours.
