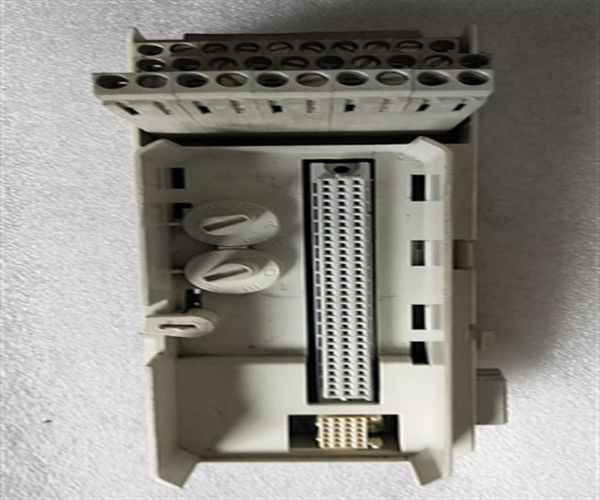

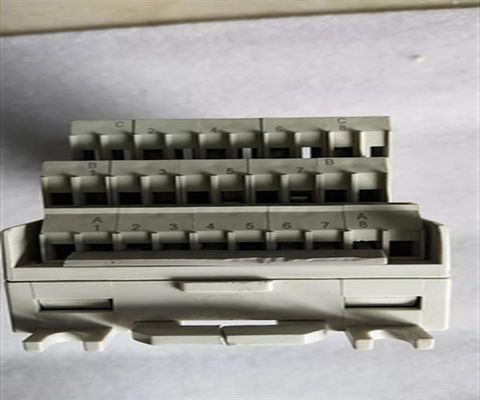

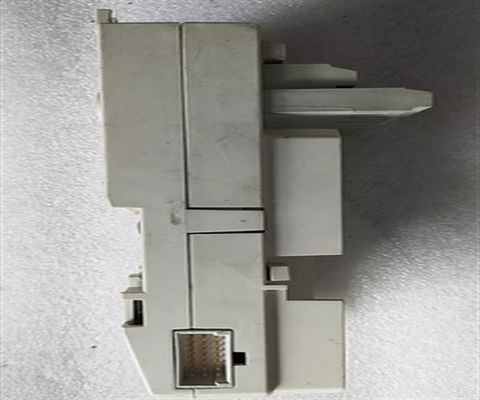

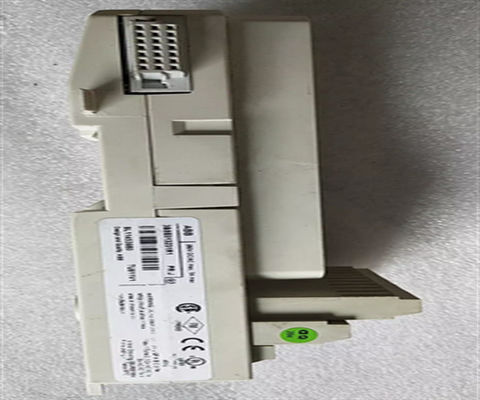

3BSE013231R1 ABB - TU811V1 ABB 8 Module compact à 250 V avec un canal
Définition
Le TU811V1 est une unité de terminaison de module compact de 8 canaux à 250 V (MTU) pour le S800 I/O. Le MTU est une unité passive utilisée pour la connexion du câblage de champ aux modules d'E/S.Il contient également une partie du ModuleBus.
Le MTU distribue le ModuleBus au module d'E/S et au MTU suivant. Il génère également l'adresse correcte du module d'E/S en déplaçant les signaux de position sortants vers le MTU suivant.
Deux touches mécaniques sont utilisées pour configurer la MTU pour différents types de modules d'E/S. Il s'agit uniquement d'une configuration mécanique et elle n'affecte pas la fonctionnalité de la MTU ou du module d'E/S.Chaque clé a six positions., ce qui donne un nombre total de 36 configurations différentes.
Informations générales
| Numéro de l'article |
Les produits de base doivent être présentés dans un emballage de qualité supérieure. |
| Le type |
Compact |
| Connexion |
Bloc de terminaux |
| Les canaux |
8 |
| Voltage |
Pour les appareils électroniques |
| Montage |
Dans les deux sens |
| Détails de montage |
L'échantillon doit être présenté à l'horizontale.
Verticalement 40 oC (104 °F) |
| Utilisation avec I/O |
Les produits de l'annexe II peuvent être utilisés pour les produits de l'annexe II. |
| I/O unique ou redondante |
Unique |
Données détaillées
| Courant maximal par canal d'E/S |
3 A |
| Tailles de fil acceptables |
Solide: 0,2 à 4 mm2
Pour les pièces de rechange, la valeur de la valeur de rechange est la valeur de la valeur de rechange de l'appareil.
couple recommandé 0,5 à 0,6 Nm
Longueur de décapage: 7 mm |
| Voltage d'essai diélectrique |
2000 V à courant continu |
Environnement et certification
| Marquage CE |
- Oui, oui. |
| Sécurité électrique |
La valeur de l'échantillon doit être déterminée en tenant compte de l'état de la substance. |
| Certification de la marine |
Les États membres doivent veiller à ce que les autorités compétentes de l'État membre d'accueil respectent les règles de sécurité énoncées aux points a) et b). |
| Température, fonctionnement |
0 à +55 °C (+32 à +131 °F), les approbations sont délivrées pour une température de +5 à +55 °C |
| Température et stockage |
-40 à + 70 °C (-40 à + 158 °F) |
| Niveau de pollution |
Niveau 2, CEI 60664-1 |
| Protection contre la corrosion |
- Je ne sais pas.04: G3 |
| Humidité relative |
5 à 95%, non condensés |
| Température ambiante maximale |
55 °C (131 °F), pour le montage vertical 40 °C (104 °F) |
| Classe de protection |
IP20 selon la CEI 60529 |
| Conditions de fonctionnement mécanique |
Le nombre d'unités d'équipement |
| CEM |
Pour les appareils de traitement des eaux usées |
| Catégories de surtension |
Pour les appareils à moteur électrique |
| Classe d'équipement |
Classe I selon la norme IEC 61140; (protégé contre la terre) |
| Conformité à la directive RoHS |
Pour les appareils à moteur:2012 |
| Conformité aux RAEE |
Le présent règlement est obligatoire dans tous ses éléments. |
Les dimensions
| Largeur |
64 mm (2,52 pouces) y compris le connecteur, 58,5 mm (2,3 pouces) montés de bord en bord |
| Profondeur |
autres appareils pour la télécommunication |
| Taille |
170 mm (6,7 pouces) y compris le verrou |
| Le poids |
00,17 kg (0,37 lb) |
Caractéristiques et avantages
- Installation compacte des modules d'E/S.
- Jusqu'à 8 canaux isolés de signaux de champ.
- Connexions aux modules ModuleBus et I/O.
- Le verrouillage mécanique empêche l'insertion du mauvais module d'E/S.
- Dispositif de fixation au rail DIN pour la mise à la terre.
- Montage de rails DIN.
FAQ:
Q: Quelle est la marque du produit?
R: La marque du produit est ABB.
Q: Quel est le numéro de modèle du produit?
R: Le numéro de modèle du produit estLes données sont fournies par les autorités compétentes de l'État membre..
Q: Où le produit est-il fabriqué?
R: Le produit est fabriqué en FI.
Q: Quelles sont les modalités de paiement disponibles?
R: Les conditions de paiement disponibles sont T/T, Western Union et PAYONEER.
Q: Quel est le délai de livraison du produit?
R: Le délai de livraison du produit est de 3 à 5 jours.
