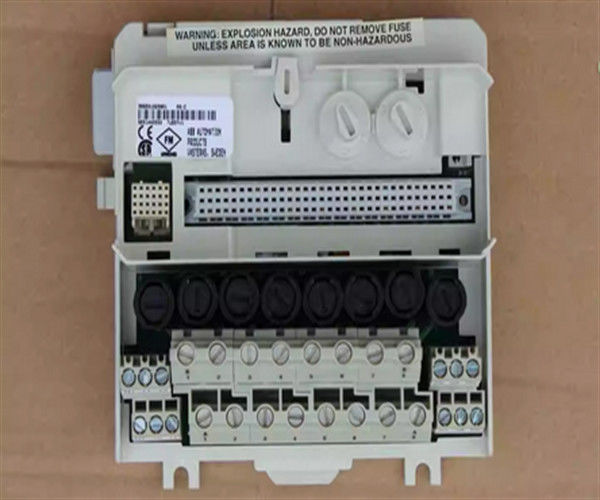

ABB TU837V1 Unité de terminaison du module étendu MTU 250 V, ABB 3BSE013238R1
Définition
Le MTU TU837V1 peut avoir jusqu'à 8 canaux d'E/S. La tension nominale maximale est de 250 V et le courant nominale maximal est de 3 A par canal..Il génère également l'adresse correcte du module E/S en déplaçant les signaux de position sortants vers la MTU suivante.
Le MTU peut être monté sur un rail DIN standard. Il a un verrou mécanique qui verrouille le MTU au rail DIN. Le verrou peut être relâché avec un tournevis.Deux touches mécaniques sont utilisées pour configurer la MTU pour différents types de modules d'E/SCette configuration n'est que mécanique et n'affecte pas la fonctionnalité de la MTU ou du module d'E/S. Chaque touche possède six positions, ce qui donne un nombre total de 36 configurations différentes.
Informations complémentaires
Description du support: Unité de terminaison du module étendu 8x1 pour les signaux isolants fusionnés, terminaux 8x1 L, terminaux 2x6 N.
Type de produit: Module_Termination_Unit
Commande
853690-- Appareils électriques pour la commutation ou la protection de circuits électriques, ou pour les connexions à des circuits électriques ou à des circuits électriques (par exemple, interrupteurs, relais, fusibles, surtensions, prises,des prises, porte-lampes et autres connecteurs, boîtes de jonction), pour une tension n'excédant pas 1 000 volts; connecteurs pour fibres optiques, ensembles ou câbles de fibres optiques.- autres appareils
Numéro du tarif douanier: 85369095
Les dimensions
Profondeur / longueur nette du produit: 64 mm
Hauteur nette du produit: 120,5 mm
Largeur nette du produit: 110 mm
Poids net du produit: 0,37 kg
Environnemental
Statut RoHS: conformément à la directive 2011/65/UE
Catégorie DEEE: 5. Équipement de petite taille (pas de dimension extérieure supérieure à 50 cm)
SCIP: Aucune SVHC présente Bulgarie (BG)
Caractéristiques et avantages
Jusqu'à 8 canaux isolés individuellement de signaux de champ et de connexions de puissance de traitement.
Chaque canal a deux bornes et l'une est fusionnée.
Permet un mélange de canaux isolés et groupés.
Le retour de tension du procédé peut être relié à deux groupes isolés individuellement.
Connexions aux modules ModuleBus et I/O.
Le verrouillage mécanique empêche l'insertion du mauvais module d'E/S.
Dispositif de fixation au rail DIN pour la mise à la terre.
Montage de rails DIN.
Informations générales
Article numéro 3BSE013238R1
Type étendu
Bloc terminal de connexion
Chaîne 8
Voltage de 250 V
Montage dans les deux sens
Détail de montage 55 oC (131 °F)
Utilisation avec I/O DO820 et DO821
Connexions de processus 28
jusqu'à 8 canaux d'entrée/sortie
(2 bornes par canal)
2 x 6 bornes communes de puissance
I/O unique/redondante unique
