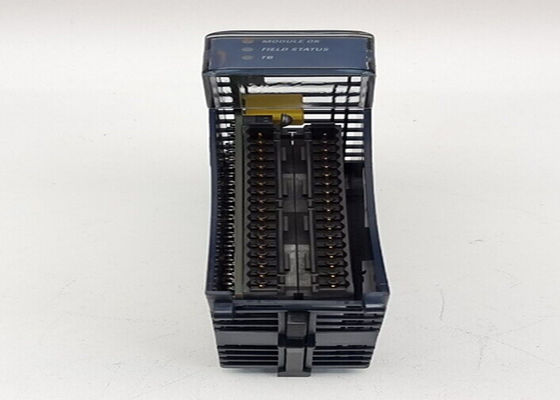

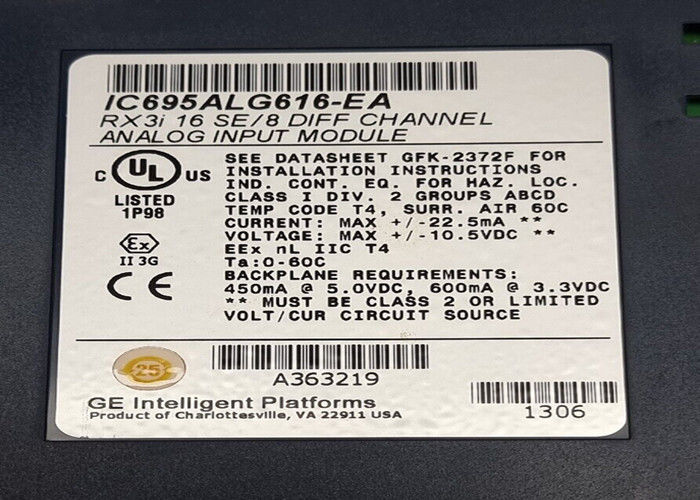

Module d'entrée analogique GE IC695ALG616 PACSystemsTM RX3i, courant/tension, 16/8 canaux
Description du produit
L'IC695ALG616 est un module d'entrée analogique de 16/8 canaux, non isolé, différentiel, tension / courant, de la série GE Fanuc RX3i.Ce module fournit 16 canaux d'entrée à extrémité unique ou 8 canaux d'entrée différentiels. Ce module doit être situé sur un RX3i Universal Backplane. Voir les spécifications de cet appareil sur la page du site Internet de l'IC695ALG616.
Le module IC695ALG616 est un module d'entrée analogique fabriqué dans la série PACSystems RX3i par GE Fanuc Automation.Ce module est un type spécifique de module qui est un module d'entrée de courant/tension analogique différentiel non isolé comprenant 16 canaux d'entrée à extrémité unique ou 8 canaux d'entrée différentiels.Différentes gammes de puissance peuvent être configurées avec chacun des canaux d'entrée de ce module et ces gammes sont des gammes de courant et de tension de 0 à 20 milliampères, de 4 à 20 milliampères,et +/-20 milliampères de courant et +/-10 VoltsCe module peut être utilisé avec un boîtier, un boîtier étendu, un ressort ou un bloc terminal étendu.Le module d'entrée analogique GE Fanuc Automation IC695ALG616 est installé dans le backplane universel RX3i.
Certaines des fonctionnalités intégrées au module d'entrée analogique GE Fanuc Automation IC695ALG616 sont l'auto-étalonnage complet, une fonction de vérification d'erreur intégrée,et une fonction de détection en circuit ouvert pour toutes les entrées de tensionLe module est également livré avec une alarme haute, une alarme basse, une alarme haute-haute et une alarme basse-basse ainsi qu'une fonction de signalement de défaut sélectionnable par canal.Le module d'entrée analogique GE Fanuc Automation IC695ALG616 a des alarmes de changement de taux positif et négatif et il passe par un étalonnage automatique au démarrageCe module prend en charge l'insertion et le retrait à chaud du support (insertion et retrait sous tension).) Ce module fonctionne avec une plage de tension de -10 à +10 Volts et une plage de tension d'alimentation externe de 18 à 30 Volts CC.
Les spécifications
| Numéro de pièce |
Le produit doit être présenté dans un emballage.
|
| Les dimensions |
34 x 145 x 140 mm |
| Produit de fabrication |
Général électrique Multilin |
| Lieu de fabrication |
Markham (Ontario), Canada |
| Résolution et vitesse |
Pour la zone 2 CE, ATEX C1D2 ABS, BV, DNV, GL, KRS, LR |
| Nombre et type d'entrée analogique |
UL, UL HAZLOC |
| Je suis Angecy. |
UL, UL HAZLOC |
| Approbation |
Pour la zone 2 CE, ATEX C1D2 ABS, BV, DNV, GL, KRS, LR |
| Puissance interne |
3.3V: 450 mA; 5V: 600 mA |
| Portée actuelle |
Pour les appareils à commande numérique, la valeur maximale de la valeur de commande numérique doit être de 0,01 mA. |
| Nombre d'entrées |
16 à une extrémité ou 8 différentiels |
Caractéristiques
- Technologie haut débit et brevetée pour un débit plus rapide
- Capacité d'échange à chaud
- Une variété de gammes de tension et de capacités de courant pour répondre à vos besoins d'application.
Les informations techniques
| Périodes d'entrée |
Le courant est de 0 à 20mA, de 4 à 20mA, ±20mA Voltage: ±10V, de 0 à 10V, ±5V, de 0 à 5V, de 1 à 5V |
| Exigences de puissance du fond |
L'ALG608: L'ALG616: L'ALG626:
ALG628:
|
200 mA maximum @ 5,0V +5% / -2,5%,
Le débit d'électricité doit être supérieur ou égal à 200 mA.
350 mA maximum @ 5,0V + 5% / - 2,5%,
Pour les appareils de commande électronique, la puissance maximale est de 200 mA @ 3,3 V + 5% / - 3%
400 mA maximum @ 5,0 V + 5% / - 2,5%,
Pour les appareils de commande électronique, la puissance maximale est de 200 mA @ 3,3 V + 5% / - 3%
260 mA maximum @ 5,0 V + 5% / - 2,5%,
Pour les appareils de commande électronique, la puissance maximale est de 200 mA @ 3,3 V + 5% / - 3%
|
|
| Dissipation d'énergie dans le module |
Les résultats de l'analyse sont publiés dans le Bulletin de l'OMS. |
2.58 W maximum; IC695ALG616:
4Le système de détection doit être équipé d'un dispositif de détection de l'énergie.
|
4.25 W maximum
2.83 W maximum
|
| Déracination thermique |
IC695ALG608 et ALG616: pas de réduction de taux
Le module IC695ALG626 n'a pas de dégradation thermique en mode tension. Pour la dégradation thermique du module IC695ALG626 en mode courant, voir page 4.
|
| Résolution |
ADC à 24 bits converti en point flottant ou en entier |
| Format des données d'entrée |
Configurable en virgule flottante IEEE 32 bits ou 16 bits entiers dans un champ 32 bits |
| Options de filtre |
8 Hz, 12 Hz, 16 Hz, 40 Hz, 200 Hz, 500 Hz. Je ne sais pas. |
| Les communications HART |
La version 5.0 du protocole HART est prise en charge sur les modules IC695ALG626 et IC695ALG628. |
| Impédance d'entrée |
> 100 kïïï¿1⁄2 entrée de tension |
| Résistance à l'entrée de courant |
249 ‰ ± 1% |
| Temps de détection du circuit ouvert |
1 seconde maximum |
| Surtension |
± 60 VDC en continu, maximum |
| Surcourant |
± 28 mA en continu, maximum |
| Rejet du bruit en mode normal en dB |
|
À 50 Hz |
À 60 Hz |
| Filtre à 8 Hz |
85 |
85 |
| Filtre à 12 Hz |
85 |
85 |
| Filtre à 16 Hz |
35 |
62 |
| Filtre à 40 Hz |
3 |
6 |
| Filtre à 200 Hz |
0 |
0 |
| 500 Hz |
0 |
0 |
| Rejet du bruit en mode commun |
120 dB minimum @ 50/60 Hz avec filtre à 8 Hz 110 dB minimum @ 50/60 Hz avec filtre à 12 Hz |
| Écoute transversale en courant continu par canal |
-80 dB minimum (mode à une extrémité)
- 80 dB minimum (mode différentiel, commun mise à la terre)
-60 dB minimum (mode différentiel, commun flottant)
|
|
Isolement Voltage du bloc de borne à
plan arrière/chassis
|
D'une épaisseur n'excédant pas 1 mm
250 VAC en continu/1500 VAC pendant une minute
|
| |
|
|
|
|
|
|
Temps d'analyse du module analogique (en millisecondes)
Filtre configuré
Filtre à 8 Hz
Filtre à 12 Hz
Filtre à 16 Hz
Filtre à 40 Hz
Filtre à 200 Hz
Filtre à 500 Hz [filtrage et détection de fréquence désactivés]
Filtre configuré
Filtre à 8 Hz
Filtre à 12 Hz
Filtre à 16 Hz
Filtre à 40 Hz
Filtre à 200 Hz
Filtre à 500 Hz
[avec filtrage et taux
détection désactivée]
|
La numérisation du module pour les signaux analogiques peut consister en jusqu'à quatre cycles d'acquisition.
dans l'analyse, l'option de filtre configurée et si les canaux sont analogiques ou HART.
|
| Nombre de cycles d'acquisition dans l'analyse (IC695ALG608/616/626/628- Ex et antérieur) |
| 1 |
2 |
3 |
4 |
| Analogue |
Le HART |
Analogue |
Le HART |
Analogue |
Le HART |
Analogue |
Le HART |
| 121 |
128 |
241 |
254 |
362 |
380 |
482 |
506 |
| 81 |
88 |
161 |
174 |
242 |
260 |
322 |
346 |
| 61 |
68 |
121 |
134 |
182 |
200 |
242 |
266 |
| 21 |
28 |
41 |
54 |
62 |
80 |
82 |
106 |
| 5 |
12 |
9 |
22 |
14 |
32 |
18 |
42 |
| 3 |
N/A |
5
Le nombre d'unités
|
N/A |
7
Le nombre de personnes concernées
|
N/A |
9
Les produits de base
|
N/A |
| Nombre de cycles d'acquisition dans l'analyse (C695ALG608/616/626/628- Fx et ultérieurs) |
| 1 |
2 |
3 |
4 |
| Analogue |
Le HART |
Analogue |
Le HART |
Analogue |
Le HART |
Analogue |
Le HART |
| 122 |
124 |
247 |
248 |
367 |
375 |
494 |
500 |
| 82 |
85 |
164 |
169 |
247 |
255 |
329 |
337 |
| 62 |
65 |
127 |
130 |
188 |
191 |
252 |
258 |
| 25 |
26 |
50 |
50 |
76 |
72 |
100 |
93 |
| 6 |
12 |
12 |
17 |
19 |
24 |
26 |
32 |
| 3 |
N/A |
7
Le nombre d'unités
|
N/A |
11
Le nombre de personnes concernées
|
N/A |
15
Les produits de base
|
N/A |
| Temps de numérisation des données HART (en secondes) |
L'analyse des données HART peut consister en jusqu'à quatre cycles d'acquisition (similaires mais asynchrones au temps d'analyse analogique).Le temps total d'analyse HART dépend du nombre de canaux activés pour HART dans un ensemble de canaux spécifique, nombre de répétitions,
l'activation/désactivation des variables des fentes et les paramètres d'utilisation et de configuration des commandes pass-through.
|
| Chaînes dans le groupe activées pour HART: |
Chaque canal de données HART met à jour chaque: |
| Une. |
0.7 secondes (typiquement) |
| Deux. |
1.9 secondes (typiquement) |
| Il y en a trois. |
30,0 secondes (typiquement) |
| Quatre. |
40,0 secondes (typiquement) |
|
Précision d'étalonnage en présence d'interférences RF graves
Le système de freinage doit être équipé d'un système de freinage de freinage de freinage de freinage.
la précision peut être détériorée de ±1,5% de la plage.
|
À partir de 13°C ∼ 33°C:
± 5 V, ± 10 V, ± 20 mA: 0,05% de la plage.
0 à 10 V, 0 à 5 V, 1 à 5 V, 0 à 20 mA: 0,1% de la plage.
4 à 20 mA: 0,125% de la portée.
|
|
À partir de 0°C ∼ 60°C:
0 à 10 V, 0 à 5 V, 1 à 5 V: 0,2% de la plage.
0 à 20 mA: 0,25% de la portée.
4 à 20 mA: 0,3125% de la plage.
± 5 V, ± 10 V: 0,1% ± 20 mA: 0,125% de la plage.
|
| Intervalle de calibrage |
Le décalage peut être appliqué comme un ajustement périodique d'étalonnage. |
