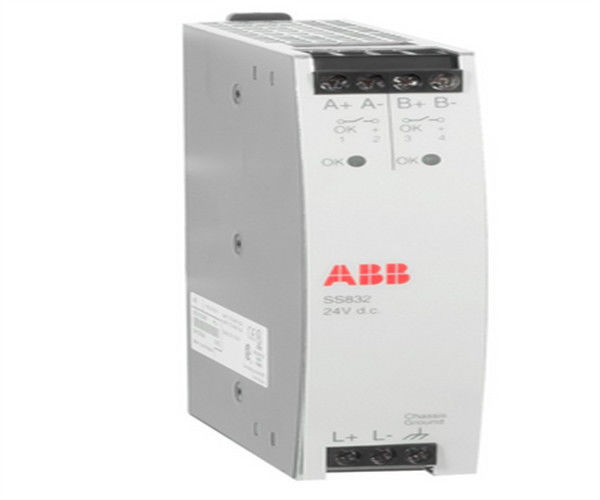

Unité de vote de pouvoir SS832
Définition
Les unités de vote SS823 et SS832 ont été spécialement conçues pour être utilisées comme unités de commande dans une configuration d'alimentation redondante.Les connexions de sortie de deux unités d'alimentation sont connectées à l'unité de vote.
L'unité de vote sépare les unités d'alimentation redondantes, supervise la tension fournie et génère des signaux de surveillance à connecter au consommateur d'énergie.
Les LED vertes, montées sur le panneau avant de l'unité de vote, indiquent visuellement que la tension de sortie est correctement fournie.un contact sans tension ferme le chemin vers le connecteur OK correspondantLes niveaux de vol de l'unité sont préréglés en usine.
Informations générales
| Numéro de l'article |
Les éléments suivants doivent être utilisés: |
| Le type |
Électeur |
| Courant de sortie nominal |
10 A (20 A en fonctionnement parallèle) |
| Puissance de sortie nominale |
- |
| Voltage de sortie nominal |
- |
| Puissance d'entrée nominale |
2 x 10 A |
| Tensions principales/entrée, nominale |
2x24 V de courant continu |
| Applications |
- |
| Efficacité |
- |
Données détaillées
| Variation de la tension de la ligne principale autorisée |
- |
| Fréquence principale |
60 V de courant continu |
| Courant d'entrée de pointe primaire à puissance sur |
- |
| Partage de la charge |
- |
| Relais de surveillance |
- Oui, oui. |
| Facteur de puissance (à la puissance de sortie nominale) |
- |
| Dissipation de chaleur |
18 W |
| Régulation de la tension de sortie à courant maximal |
0.85 V type. |
| Résultats de l'évaluation |
- |
| Temps de rétention de tension secondaire en cas de panne de courant |
- |
| Courant de sortie maximal |
25 A (surcharge) |
| Température ambiante maximale |
55 °C |
| Principale: fusible externe recommandé |
- |
| Secondaire: court-circuit |
Maximum de 25 A RMS |
| Sortie sur protection contre la tension |
- |
Environnement et certification
| Marquage CE |
- Oui, oui. |
| Sécurité électrique |
La valeur de l'échantillon doit être supérieure ou égale à la valeur de l'échantillon |
| Zone 2 de l'ATEX |
Je ne veux pas. |
| Zone IECEx 2 |
Je ne veux pas. |
| Emplacement dangereux, classe 1 Div 2 |
Je ne veux pas. |
| Certification de la marine |
Les États membres doivent veiller à ce que les autorités compétentes de l'État membre d'accueil respectent les conditions suivantes: |
| Classification de la protection |
IP20 selon la CEI 60529 |
| L'atmosphère corrosive ISA-S71.04 |
G2 |
| Niveau de pollution |
Niveau 2, CEI 60664-1 |
| Conditions de fonctionnement mécanique |
Pour les appareils électroniques |
| CEM |
La norme EN 61000-6-4 et la norme EN 61000-6-2 |
| Catégories de surtension |
- |
| Conformité à la directive RoHS |
Le présent règlement est obligatoire dans tous ses éléments et directement applicable dans tout État membre. |
| Conformité aux RAEE |
Le présent règlement est obligatoire dans tous ses éléments. |
Les dimensions
| Largeur |
32 mm (1,26") |
| Profondeur |
117 mm (4,61 pouces) |
| Taille |
125 mm (4,9 pouces) |
| Poids (lb) |
350 g (0,77 lb) |
| Distance de montage W mm |
15 mm (0,59") |
| Distance de montage H mm |
25 mm (1 pouce) |
Caractéristiques et avantages
- Montage simple sur rails DIN
- Équipement de classe I, (lorsqu'il est connecté à une terre protectrice, (PE))
- Surtension de catégorie III pour connexion au réseau primaire
Réseau TN
- Séparation protectrice du circuit secondaire du circuit primaire
- Accepté pour les applications SELV et PELV
- La sortie des unités est protégée contre les surtensions
(limite de courant) et surtension (OVP)
FAQ:
Q: Quelle est la marque du produit?
R: La marque du produit est ABB.
Q: Quel est le numéro de modèle du produit?
R: Le numéro de modèle du produit estLe nombre de points de contrôle est le nombre de points de contrôle..
Q: Où le produit est-il fabriqué?
R: Le produit est fabriqué en FI.
Q: Quelles sont les modalités de paiement disponibles?
R: Les conditions de paiement disponibles sont T/T, Western Union et PAYONEER.
Q: Quel est le délai de livraison du produit?
R: Le délai de livraison du produit est de 3 à 5 jours.
