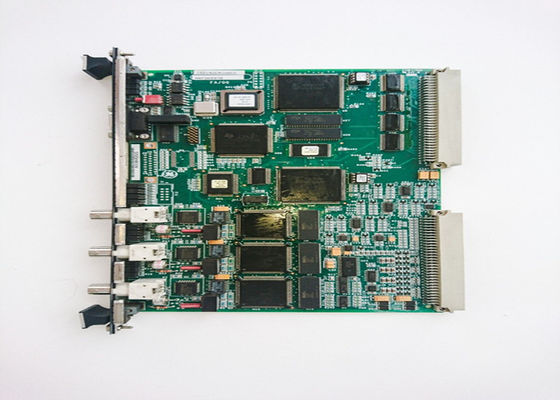

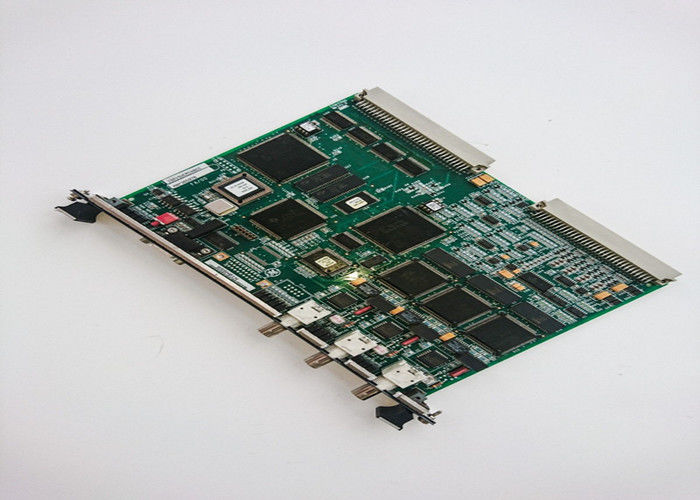

GE FANUC IS215VCMIH2 - VME BUS MASTER CONTROLLER BOARD, 6U de hauteur de la carte VME, largeur de 0,787 pouces

GE FANUC IS215VCMIH2 - VME BUS MASTER CONTROLLER BOARD, 6U de hauteur de la carte VME, largeur de 0,787 pouces

Les spécifications

Numéro de pièce: IS215VCMIH2
Fabricant: General Electric
Série: Marque VI
Type de produit: carte du contrôleur principal
Type de planche: planche VME haute 6U, large 0,787 pouces
Processeur: TMS320C32 Processeur de signal numérique 32 bits
Mémoire: mémoire à double port
Disponibilité: en stock
Pays/région de fabrication: États-Unis
Le système doit être équipé d'un dispositif de contrôle de l'état des véhicules.

Description fonctionnelle

L'IS215VCMIH2 est une carte de commande principale de bus VME fabriquée et conçue par General Electric dans le cadre de la série Mark VI utilisée dans les systèmes de commande de turbines à gaz.Le VCMI sert à la fois d'interface de communication au réseau de contrôle du système, également connu sous le nom IONet et l'interface pour la communication entre le contrôleur et les cartes d'E/S.VCMI gère les identifiants de toutes les cartes dans le rack et leurs cartes terminales correspondantes en tant que maître de bus VME dans les racks de commande et d'E/SLa carte VCMI permet de communiquer entre le contrôleur et les cartes de processeur d'E/S dans les deux sens.sont communiqués à l'aide du port Ethernet du contrôleur. Le port Genius du contrôleur peut être utilisé pour connecter des PLC supplémentaires à l'E/S du système.Le système utilise une variante à basse tension de l'alimentation de rack VME commune et est alimenté par 24 V dc.

Figure 1: Plaques VCMI, versions réseau simples et triplées

Trois configurations de système simplex utilisant le VCMI avec I/O local et distant sont montrées dans la figure ci-dessous.Le conditionnement du signal sur les cartes terminales de type DIN est toujours le même que sur les cartes terminales de type TCependant, les cartes ne prennent pas en charge le TMR et il existe des différences dans le nombre d'entrées et de sorties ainsi que dans les règles de mise à la terre.L'espace est économisé par l'utilisation de blocs terminaux Euro-Block à haute densité qui sont fixés en permanenceLes bornes sur les blocs peuvent accueillir jusqu'à deux fils n ° 14 ou un fil n ° 12. La taille de fil la plus courante est # 18 AWG.

Figure 2: Configurations de système simplex avec I/O local et à distance

Dans la première illustration, un système minuscule, toutes les entrées/sorties sont placées dans le rack de contrôle VME,éliminant le besoin de racks d'E/S à distanceLe VCMI dispose de trois ports IONet, avec un pour chacun des trois canaux (R, S et T).Bien que de nombreux racks I/O soient pris en charge par un seul IONetEn ce qui concerne les cartes d'E/S et les points, tous les canaux d'E/S (R, S et T) sont identiques.

Figure 3: Configurations du système TMR avec I/O local et à distance

Diagnostique:

Les systèmes de surveillance et d'alerte sont en place pour les bus d'alimentation interne +5 V, 12 V, 15 V et 28 V.les paramètres d'alarme sont personnalisables et souvent réglés à 3Le module de distribution d'énergie (PDM), connecté par J301, a également fait vérifier ses signaux de diagnostic, notamment le P28A et le PCOM pour les circuits externes du moniteur,deux entrées analogiques différentielles de 5 V CC, défaut de mise à la terre et sur/sous tension sur le bus P125 V, et entrées numériques.

Le système de détection est:

Le contrôleur et un VCMI sont les deux composants qui composent un module de commande.y compris le rack de l'intégrateur GE Fanuc représenté sur la figure ci-jointe et les deux tailles de rack Mark VI représentées dans la section intitulée "VCMI - Bus Master Controller"." Seuls les modules autonomes avec I/O à distance sont utilisés dans le rack GE Fanuc plus court. Des racks Mark VI plus longs qui prennent en charge à la fois l'I/O local et à distance sont disponibles.Un ventilateur de refroidissement est positionné au-dessus ou en dessous du contrôleur selon le rack utiliséUne carte VDSK est également nécessaire pour le module de commande autonome utilisé avec le rack d'un intégrateur GE Fanuc afin de fournir la puissance du ventilateur et d'identifier le rack par une connexion ID.

Figure 4: Contrôleur typique monté dans un rack avec carte de communication

La WOC possède le plus grand stock dePièces détachées de GE Speedtronic Mark VI. Nous pouvons également réparer vos cartes défectueuses. WORLD OF CONTROLS peut également fournir des cartes non utilisées et reconstruites avec une garantie. Notre équipe d'experts est disponible 24 heures sur 24 pour répondre à vos besoins en matière d'OEM.Notre équipe de spécialistesLe WOCPour connaître les prix et la disponibilité des pièces et des réparations, veuillez contacter notre équipe par téléphone ou par e-mail.
