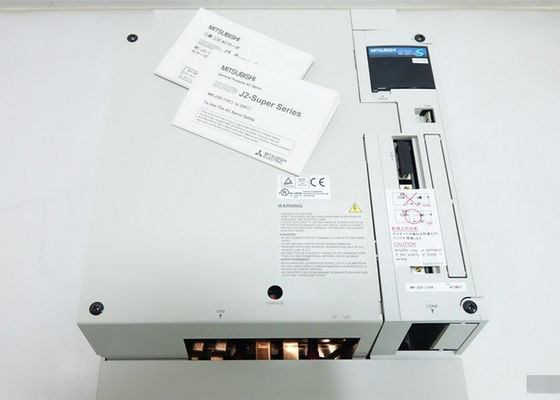

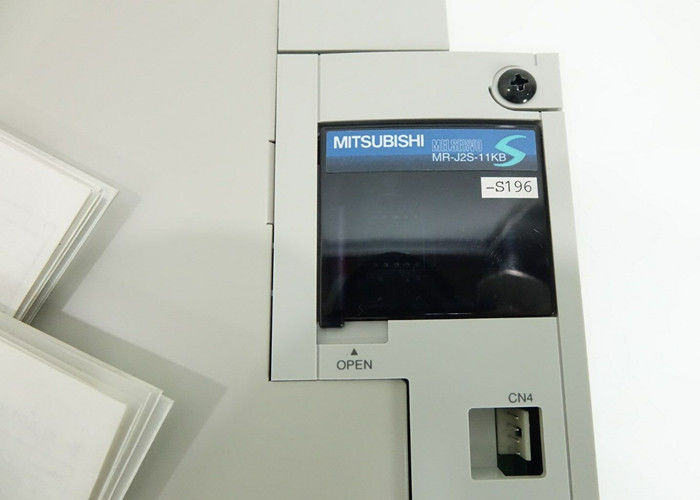

MITSUBISHI MR-J2S-11KB Servo industriel Amplificateur 400V Module de puissance d'entrée 11 kW Capacité

MITSUBISHI MR-J2S-11KB Servo industriel Amplificateur 400V Module de puissance d'entrée 11 kW Capacité

Description du produit:

Le MR-J2S-11KB est un servo-entraînement Mitsubishi MITSUBISHI conçu pour une utilisation générale avec 400 V CA. Il s'agit d'un servo-amplificateur CA qui fait partie de la série MELSERVO-J2-Super.Cet amplificateur servo est compatible avec le MITSUBISHI Servo Drive (400V AC) 100V/200V AC.

Le MR-J2S-11KB a une puissance nominale de 11 kW et est compatible SSCNET. Cela signifie qu'il est capable de communiquer avec d'autres appareils intégrés au réseau SSCNET.Ce servo-entraînement est équipé d'une alimentation fonctionnant à 200 VAC et est compatible avec des moteurs tels que le HA-LFS801 et le HA-LFS12K1.



Caractéristiques:

Les détails de ce produit sont les suivants: Le numéro de pièce attribué à ce produit est MR-J2S-11KB, également appelé MRJ2S11KB.Ce module est un servo-amplificateur et peut communiquer via le Réseau SSCIl fonctionne à une tension/fréquence de 200 V CA et produit une puissance impressionnante de 11 kW. Pour une vue plus détaillée de ce produit, nous avons décrit ses spécifications en conséquence:- Type de module: Servo Amplificateur - Communication: SSC NETWORK - Voltage/Frequence: 200V AC - Sortie de puissance: 11KW Comme indiqué ci-dessus, ce module fonctionne à 200V AC et a une puissance de sortie de 11KW.Ce module appartient également à la catégorie des servo-amplificateurs et peut communiquer via le SSC NETWORKSon numéro de pièce est MRJ2S11KB, également connu sous le nom de MR-J2S-11KB.

Paramètres techniques:

Voltage/fréquence: une phase de 200 à 230 VAC 50/60 Hz

La fréquence de compression est la fréquence de compression de l'appareil.

Fluctuation de fréquence admissible: ± 5% maximum

Consommation d'énergie (W): 50

Voltage/fréquence (note 1): trois phases de 200 à 230 VAC 50/60 Hz (note 2)

Fluctuation de tension admissible: trois phases de 170 à 253 VAC

Fluctuation de fréquence admissible: ± 5% maximum

Système de régulation PWM/régulation de courant par ondes sinusoïdes

Construit (note 3)

Option extérieure

Arrêt de surcourant, arrêt de surtension de régénération, arrêt de surcharge (électronique thermique), protection contre la surchauffe du servomoteur, protection contre les défauts du codeur, protection contre les défauts de régénération,protection contre les sous-tensions/arrêts soudains de courant, protection contre les excès de vitesse, protection contre les erreurs excessives

Approximativement 10 Mpps

Auto-refroidissement, ouvert (IP00)

Réglage de la température de l'air

Température ambiante: de 0 à 55°C (32 à 131°F) (sans congélation), stockage: de 20 à 65°C (4 à 149°F) (sans congélation)

Humidité ambiante: 90% RH maximum (sans condensation), stockage: 90% RH maximum (sans condensation)

Atmosphère: à l'intérieur (pas de lumière directe du soleil); pas de gaz corrosif, de gaz inflammable, de brouillard ou de poussière

Altitude: 1000 m ou moins au-dessus du niveau de la mer

Vibration: 5,9 m/s2 maximum

Pour les produits de base:	1.7 (3.7)	2.0 (4.4)	2.0 (4.4)	4.9 (10.8)	7.2 (15.9)	15 (33)	16 (35.3)	20 (44.1)

Énergie du circuit principal: tension/fréquence (note 1) -

Fluctuation de tension admissible -

Fluctuation de fréquence admissible

Énergie du circuit de commande: tension/fréquence -

Fluctuation de tension admissible -

Fluctuation de fréquence admissible

Consommation d'énergie (W) -

Masse: kg [lb] -



Applications:

Le servo à courant alternatif à usage général de la série Mitsubishi MELSERVO-J2-Super offre des performances et des fonctions encore plus élevées que la série MELSERVO-J2.Il peut être connecté à un contrôleur de système servo ou à un appareil similaire via un bus série (SSCNET) et lire les données de position directement pour effectuer l'opération.

En utilisant les données d'une unité de commande, la vitesse et la direction de rotation du servo-moteur peuvent être contrôlées et un positionnement de précision peut être effectué.Pour protéger le transistor d'alimentation du circuit principal du surcourant dû à une accélération/décélération soudaine ou à une surchargeIl est également possible de modifier la valeur limite du couple à n'importe quelle valeur avec une entrée analogique externe ou le paramètre.

La nouvelle série est équipée d'une fonction de communication en série RS-232C qui permet l'utilisation d'un ordinateur personnel équipé d'un configurateur MR (servo configuration software) pour effectuer le réglage des paramètres,opération d'essaiLe réglage automatique en temps réel permet d'ajuster automatiquement les gains de servo en fonction de la machine.

Le servomoteur de la série MELSERVO-J2-Super est équipé d'un codeur de position absolue d'une résolution de 131072 impulsions/rev, garantissant un contrôle plus précis que la série MELSERVO-J2.L'ajout d'une batterie au servo-amplificateur crée un système de détection de position absolue, rendant inutile le retour de la position d'origine en cas d'allumage ou d'alarme en définissant une position d'origine une seule fois.



Emballage et expédition

Emballage du produit:

• Le produit Industrial Servo Drives sera emballé dans une boîte en carton solide.
• Le produit sera enveloppé dans une enveloppe à bulles pour fournir une protection supplémentaire pendant l'expédition.
• Tous les câbles et accessoires nécessaires seront inclus dans le colis.

Pour la navigation:

• Le produit Industrial Servo Drives sera expédié par un service de messagerie fiable.
• Les frais d'expédition seront calculés en fonction de la distance et de la vitesse d'expédition choisies par le client.
• Les clients recevront un numéro de suivi une fois le produit expédié.
• Le délai de livraison estimé dépendra de la vitesse d'expédition choisie par le client et de l'adresse de destination.
