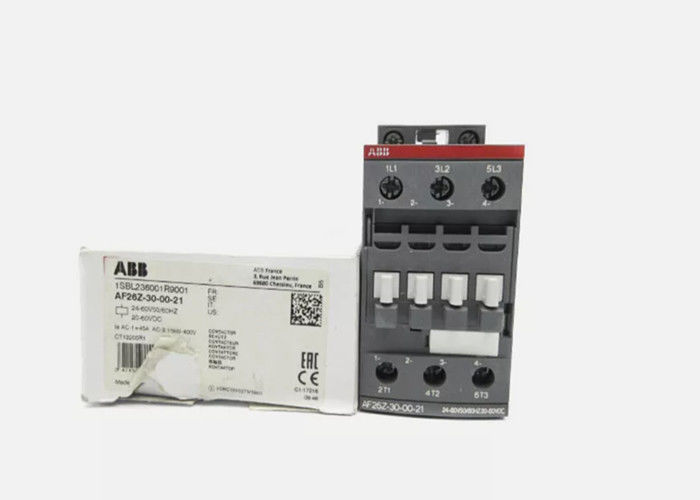

ABB AF26Z-30-00-21 L'AF26Z-30-00-21 est un contacteur à 3 pôles - 690 V IEC ou 600 UL avec bornes à vis

ABB AF26Z-30-00-21 L'AF26Z-30-00-21 est un contacteur 3 pôles - 690 V IEC ou 600 UL avec bornes à vis


Informations générales


Commande
Quantité minimum d'achat:
1 pièce
Numéro du tarif douanier :
85364900





Dimensions
Largeur nette du produit :
45 mm
Profondeur/longueur nette du produit :
86 millimètres
Hauteur nette du produit :
86 millimètres
Poids net du produit :
0,35 kg




Technique
Nombre de contacts principaux NON :
3
Nombre de contacts principaux NC :
0
Nombre de contacts auxiliaires NON :
0
Nombre de contacts auxiliaires NC :
0
Normes:
CEI/EN 60947-1, CEI/EN 60947-4-1, UL 60947-4-1, CSA C22.2 n° 60947-4-1
Tension de fonctionnement nominale :
Circuit principal 690 V
Fréquence nominale (f) :
Circuit de contrôle 50/60 Hz
Circuit principal 50/60 Hz
Courant thermique conventionnel à l'air libre (Ith) :
acc.selon CEI 60947-4-1, contacteurs ouverts Θ = 40 °C 50 A
Courant de fonctionnement nominal AC-1 (Ie) :
(690 V) 40 °C 45 A
(690 V) 60 °C 40 A
(690 V) 70 °C 32 A
Courant de fonctionnement nominal AC-3 (Ie) :
(415 V) 60 °C 26 A
(440 V) 60 °C 26 A
(500 V) 60 °C 23 A
(690 V) 60 °C 17 A
(380 / 400 V) 60 °C 26 A
(220 / 230 / 240 V) 60 °C 26 A
Courant de fonctionnement nominal AC-3e (Ie) :
(415 V) 60 °C 26 A
(440 V) 60 °C 26 A
(500 V) 60 °C 23 A
(690 V) 60 °C 17 A
(380 / 400 V) 60 °C 26 A
(220 / 230 / 240 V) 60 °C 26 A
Puissance opérationnelle nominale AC-3 (Pe) :
(400 V) 11 kW
(415 V) 11 kW
(440 V) 15 kW
(500 V) 15 kW
(690 V) 15 kW
(380 / 400 V) 11 kW
(220/230/240 V) 6,5 kW
Puissance nominale de fonctionnement AC-3e (Pe) :
(415 V) 11 kW
(440 V) 15 kW
(500 V) 15 kW
(690 V) 15 kW
(380 / 400 V) 11 kW
(220/230/240 V) 6,5 kW
Basse tension nominale de tenue de courte durée (Icw) :
à une température ambiante de 40 °C, à l'air libre, à partir d'un état froid 10 s 350 A
à une température ambiante de 40 °C, à l'air libre, à partir d'un état froid 15 min 50 A
à une température ambiante de 40 °C, à l'air libre, à partir d'un état froid 1 min 150 A
à une température ambiante de 40 °C, à l'air libre, à partir d'un état froid 1 s 700 A
à une température ambiante de 40 °C, à l'air libre, à partir d'un état froid 30 s 225 A
Capacité de coupure maximale :
cos phi=0,45 (cos phi=0,35 pour Ie > 100 A) à 440 V 500 A
cos phi=0,45 (cos phi=0,35 pour Ie > 100 A) à 690 V 200 A
Fréquence de commutation électrique maximale :
(AC-1) 600 cycles par heure
(AC-2 / AC-4) 150 cycles par heure
(AC-3) 1 200 cycles par heure
Courant de fonctionnement nominal DC-1 (Ie) :
(110 V) 2 pôles en série, 40 °C 45 A
(110 V) 2 pôles en série, 60 °C 40 A
(110 V) 2 pôles en série, 70 °C 32 A
(110 V) 3 pôles en série, 40 °C 45 A
(110 V) 3 pôles en série, 60 °C 40 A
(110 V) 3 pôles en série, 70 °C 32 A
(220 V) 3 pôles en série, 40 °C 45 A
(220 V) 3 pôles en série, 60 °C 40 A
(220 V) 3 pôles en série, 70 °C 32 A
(72 V) 1 pôle, 40 °C 45 A
Montre plus
Courant de fonctionnement nominal DC-3 (Ie) :
(110 V) 2 pôles en série, 40 °C 45 A
(110 V) 2 pôles en série, 60 °C 40 A
(110 V) 2 pôles en série, 70 °C 32 A
(110 V) 3 pôles en série, 40 °C 45 A
(110 V) 3 pôles en série, 60 °C 40 A
(110 V) 3 pôles en série, 70 °C 32 A
(220 V) 3 pôles en série, 40 °C 45 A
(220 V) 3 pôles en série, 60 °C 40 A
(220 V) 3 pôles en série, 70 °C 32 A
(72 V) 1 pôle, 40 °C 45 A
Montre plus
Courant de fonctionnement nominal DC-5 (Ie) :
(110 V) 2 pôles en série, 40 °C 45 A
(110 V) 2 pôles en série, 60 °C 40 A
(110 V) 2 pôles en série, 70 °C 32 A
(110 V) 3 pôles en série, 40 °C 45 A
(110 V) 3 pôles en série, 60 °C 40 A
(110 V) 3 pôles en série, 70 °C 32 A
(220 V) 3 pôles en série, 40 °C 20 A
(220 V) 3 pôles en série, 60 °C 20 A
(220 V) 3 pôles en série, 70 °C 20 A
(72 V) 1 pôle, 40 °C 20 A
Montre plus
Tension d'isolation nominale (Ui) :
acc.selon CEI 60947-4-1 690 V
acc.selon UL/CSA 600 V
Tension nominale de tenue aux impulsions (Uimp) :
6kV
Fréquence de commutation mécanique maximale :
3600 cycles par heure
Tension nominale du circuit de commande (Uc) :
50 Hz 24 ... 60 V
60 Hz 24 ... 60 V
Fonctionnement CC 20 ... 60 V
Durée de fonctionnement :
Entre la désexcitation de la bobine et la fermeture du contact NC 13 ... 98 ms
Entre la désexcitation de la bobine et l'ouverture du contact NO 11 ... 95 ms
Entre l'excitation de la bobine et l'ouverture du contact NC 38 ... 90 ms
Entre l'excitation de la bobine et la fermeture du contact NO 40 ... 95 ms
Montage sur rail DIN :
TH35-15 (Rail de montage 35 x 15 mm) selon.selon CEI 60715
TH35-7,5 (Rail de montage 35 x 7,5 mm) selon.selon CEI 60715
Montage par Vis (non fournies) :
2 vis M4 placées en diagonale
Capacité de connexion du circuit principal :
Flexible avec virole 1/2x 1,5 ... 10 mm²
Flexible avec virole isolée 1x 1,5 ... 10 mm²
Flexible avec virole isolée 2x 1,5 ... 4 mm²
Rigide Solide 1/2x 2,5 ... 4 mm²
Toron rigide 1/2x 2,5 ... 10 mm²
Circuit de contrôle de capacité de connexion :
Flexible avec virole 1/2x 0,75 ... 2,5 mm²
Flexible avec virole isolée 1x 0,75 ... 2,5 mm²
Flexible avec virole isolée 2x 0,75 ... 1,5 mm²
Rigide Solide 1/2x 1 ... 2,5 mm²
Câble rigide toronné 1/2x 1 ... 2,5 mm²
Longueur de dénudage des fils :
Circuit de commande 10 mm
Circuit principal 14 mm
Degré de protection:
acc.selon CEI 60529, CEI 60947-1, EN 60529 Bornes de bobine IP20
acc.selon CEI 60529, CEI 60947-1, EN 60529 Bornes principales IP20
Type de borne :
Bornes à vis


Technique UL/CSA

Taille NEMA :
1
Courant nominal continu NEMA :
27 Un
Puissance nominale NEMA :
(115 V CA) Monophasé 2 CV
(200 V CA) Triphasé 7-1/2 Hp
(230 V CA) Monophasé 3 CV
(230 V CA) Triphasé 7-1/2 Hp
(460 V AC) Triphasé 10 Hp
(575 V CA) Triphasé 10 CV
Tension de fonctionnement maximale UL/CSA :
Circuit principal 600 V
Indice d'utilisation générale UL/CSA :
(600 V CA) 45 A
Puissance nominale UL/CSA :
(120 V CA) Monophasé 2 CV
(200 ... 208 V CA) Triphasé 7-1/2 hp
(220 ... 240 V CA) Triphasé 7-1/2 hp
(240 V CA) Monophasé 3 ch
(440 ... 480 V CA) Triphasé 15 ch
(550 ... 600 V CA) Triphasé 20 ch
Capacité de connexion du circuit principal UL/CSA :
Rigide Solide 1/2x 14-10 AWG
Câble toronné rigide 1/2 x 14-8 AWG
Circuit de contrôle de capacité de connexion UL/CSA :
Rigide Solide 1/2x 18-14 AWG
Toron rigide 1/2x 18-14 AWG
Couple de serrage UL/CSA :
Circuit de commande 11 po·lb
Circuit principal 22 po·lb

Environnemental

Température ambiante:
À proximité du contacteur équipé d'un relais thermique O/L -25 ... 60 °C
À proximité du contacteur sans relais thermique O/L -40 ... 70 °C
À proximité du contacteur pour le stockage -60 ... +80 °C
Tenue climatique :
Catégorie B selon CEI 60947-1 Annexe Q
Altitude de fonctionnement maximale autorisée :
Sans déclassement 3000 m
Résistance aux chocs selon.selon CEI 60068-2-27 :
Fermé, direction du choc : B1 25 g
Ouvert, direction du choc : B1 5 g
Direction du choc : A 30 g
Direction du choc : B2 15 g
Direction du choc : C1 25 g
Direction du choc : C2 25 g
Résistance aux vibrations :
4g Position fermée et 2g Position ouverte 5 ... 300 Hz

Conformité matérielle

Modèle de rapport sur les minerais de conflit (CMRT) :
9AKK108467A5658
Déclaration REACH :
2CMT2021-006202
Informations RoHS :
2CMT2021-006277
Statut RoHS :
Conformément à la directive européenne 2011/65/UE
Loi sur le contrôle des substances toxiques - TSCA :
2CMT2023-006525
DEEE B2C / B2B :
Entreprise à entreprise
Catégorie DEEE :
5. Petit équipement (pas de dimension extérieure supérieure à 50 cm)

Valeur circulaire

Instructions de fin de vie :
1SBC101080M6801

Éco-transparence

Déclaration Environnementale Produit - EPD :
1SBD250584E4000
2TFP200036A1001

Certificats et déclarations

Certificat ABS :
ABS_20-2060694-PDA
Certificat BV :
BV_2634H24898C0
Certificat CB :
CB_SE-112316
Certificat CCC :
CCC_2010010304445623
Certificat CQC :
CQC2010010304445623
CQC2020010304294316
Déclaration de conformité - CCC :
2020980304001254
2020980304001052
Déclaration de conformité - CE :
1SBD250000U1000
Déclaration de conformité - UKCA :
1SBD250031U1000
Certificat DNV :
DNV_TAE00001AF-4
Certificat EAC :
EAC_RU_FRME77B03447
Certificat GOST :
GOST_POCCFR.ME77.B07175.pdf
Certificat KC :
KC_HW02016-15001C
Certificat LR :
LRS_LR23403517TA-02
Certificat RINA :
RINA_ELE240318XG
Certificat RMRS :
RMRS_1802705280
Certificat UL :
UL-US-2150887-5
UL-CA-2142658-5
Carte d'homologation UL :
E312527

Informations sur le conteneur

Unités de niveau 1 :
boîte 1 pièce
Largeur du paquet niveau 1 :
87 millimètres
Profondeur/longueur du package niveau 1 :
87 mm
Hauteur du paquet niveau 1 :
47 mm
Poids brut du colis niveau 1 :
0,35 kg
Paquet niveau 1 EAN :
3471523114111
Unités du forfait niveau 2 :
boîte 21 pièces
Largeur du paquet niveau 2 :
250 millimètres
Profondeur/longueur du package niveau 2 :
300 millimètres
Hauteur du paquet niveau 2 :
315 millimètres
Poids brut du colis niveau 2 :
15,75kg
Unités de niveau 3 :
1080 pièce

Classement

Code de classification de l'objet :
Q
ETIM4 :
EC000066 - Contacteur magnétique, commutation AC
ETIM5 :
EC000066 - Contacteur magnétique, commutation AC
ETIM6 :
EC000066 - Contacteur de puissance, commutation AC
ETIM7 :
EC000066 - Contacteur de puissance, commutation AC
ETIM8 :
EC000066 - Contacteur de puissance, commutation AC
eClass :
V11.0 : 27371003
UNSPSC :
39121529
Code de catégorie granulaire IDEA (IGCC) :
4758 >> Contacteurs CEI
Numéro E (Finlande) :
3706273
Numéro E (Suède) :
3211376



Notre marque:
[Honeywell] Module DCS/PLC/Émetteur
[Emerson/Delta V] Module/moteur et variateurs CT
[ABB] Module d'E/S
[AB] Module et écran tactile
[Rosemount] Émetteur
[Yokogawa] Émetteur
[Yaskawa] servomoteur et servomoteur
[GE/Fanuc] API série IC69
[Mitsubishi] servomoteur et servomoteur
(Modicon,SMC,SICK,NORGREN,Siemens,Ebmpapst etc.)

Processus de commande :

1, Tout d'abord, envoyez-nous lemarque,code modèle/photo de la plaque signalétique,la quantitépour enquête.Nous vous enverrons ensuite le devis.après avoir confirmé le modèle et la quantité, nous vous enverrons le PI.

2, vous pouvez transférer par Paypal/ Western Union/assurance commerciale/ T/T.Lorsque nous recevrons le paiement, nous commencerons à préparer la commande pour vous dans les plus brefs délais.

3, nous pouvons, en fonction de votre expédition, expédier les marchandises, ou nous pouvons également vous aider à expédier les marchandises directement.Et le numéro de suivi vous sera envoyé le lendemain.

4., Habituellement, pour nos marchandises en inventaire, il ne faut que prendre environ 3 à 5 jours.

5. Si vous avez également des questions, vous pouvez me les poser à tout moment, juste en dessous se trouve mon contact.


FAQ
*Q : Fournissez-vous une garantie pour les marchandises ?
R : Oui, nous offrons une garantie pour tous nos produits.
*Q : Wisdomlong pourrait-il fournir une assistance technologique ?
R : Nous sommes dans ce domaine depuis plus de 8 ans.En cas de problème, veuillez nous contacter, nous vous fournirons une suggestion de notre
Ingénieur pour vous aider à résoudre le problème.
*Q : Wisdomlong conserve-t-il les marchandises en stock ou les commercialise-t-il uniquement ?
R : Nous avons un grand entrepôt pour les marchandises.Gardez beaucoup de marchandises dans l’entrepôt, ce qui pourrait promettre une livraison rapide.
*Q : Quel est votre MOQ ?
R : Nous vous fournissons un petit MOQ pour chaque article, cela dépend de votre commande spécifique !
*Q : Testez-vous toutes vos marchandises avant la livraison ?
R : Oui, nous avons un test à 100 % avant la livraison.
*Q : Comment faites-vous pour que nos relations commerciales soient durables et bonnes ?
R : Nous gardons une bonne qualité et des prix compétitifs pour garantir le bénéfice de nos clients ;
Nous respectons chaque client comme notre ami et nous faisons sincèrement des affaires et nous lions d'amitié avec eux, peu importe d'où ils viennent.
Envoyez les détails de votre demande ci-dessous, scannez « le code QR » maintenant !
