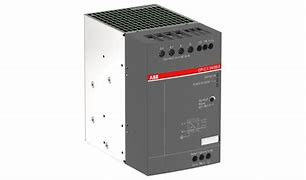

ABB CP-C.1 24 10.0 Module d'alimentation ABB Tout neuf et original

ABB CP-C.1 24 10.0 Module d'alimentation ABB Tout neuf et original

Définition:

Type de produit étendu: CP-C.1 24/10.0
Identifiant du produit: 1SVR360663R1001
Nom de l'établissement
Le système d'alimentation doit être équipé d'un système de régulation de l'alimentation électrique.

Description: Le CP-C.1 24/10.0 est une alimentation de la gamme CP-C.1. L'alimentation en mode commutateur principal offre une large gamme d'entrée de 85-264 V CA et 90-300 V CC,la tension d'entrée nominale est de 110-240 V CALa puissance de sortie nominale est de 240 W, le courant de sortie nominale est de 10 A à une tension de sortie de 24 V CC.

La tension de sortie est réglable dans une plage de 22,5 à 28,5 V CC.L'alimentation fournit une caractéristique de sortie U/I avec une réserve de marche allant jusqu'à 50% et permet un fonctionnement parallèle pour augmenter la capacité et permettre la redondance. D'autres caractéristiques sont: la correction du facteur de puissance conformément à la norme EN 61000-3-2.

Commande

Quantité minimale de commande: 1 pièce
Numéro du tarif douanier: 85044095
Téléchargements populaires

La date de dépôt de la demande est la date de dépôt de la demande.
Les essais sont effectués par des équipes de contrôle de l'aviation.

Les dimensions

Largeur nette du produit: 60 mm
Hauteur nette du produit: 129,4 mm
Profondeur / longueur nette du produit:136 mm
Poids net du produit: 1,07 kg

Informations sur le conteneur

Paquet de niveau 1 Largeur: 90 mm
Niveau 1 de l'emballage Profondeur / longueur: 168 mm
Paquet de niveau 1 Hauteur: 160 mm

Paquet de niveau 1 Poids brut: 1,21 kg
Le niveau 1 du forfait EAN: 4013614503825
Paquet de niveau 1 Unités: boîte 1 pièce

Fonction technique:

Apporte d'alimentation en mode commutateur
Nombre de phases: 1

Voltage d'entrée nominal (UIN):
100... 240 V courant alternatif
90... 300 V de courant continu

La tension d'entrée (Uin):
85... 264 V courant alternatif
90... 300 V de courant continu

Courant d'entrée typique:

(115 V courant alternatif) 2,3 A
(230 V CA) 1,2 A

Temps d'attente: (230 V AC) min. 40 ms
Fréquence nominale (f): 50 / 60 Hz
Limites de fréquence nominale: 45... 65 Hz
Caractéristique de sortie: courbe caractéristique U/I avec réserve de marche
Puissance nominale de sortie: 240 W

Puissance de sortie: 240 W
Voltage de sortie nominal: 24 V de courant continu
Voltage de sortie (Uout): 24 V de courant continu

Courant de sortie nominal:
-25 °C... +40 °C 15 A
-25 °C à +60 °C 10 A
Courant de sortie: 10 A

Courant de sortie maximal (Iout): 15 A
Le débit d'air doit être supérieur ou égal à:
Circuit d'entrée / circuit de sortie 4 kV
Circuit d'entrée / PE 4 kV

Circuit d'entrée / contact de relais 4 kV
Circuit de sortie / PE 0,5 kV
Circuit de sortie 0,5 kV

Voltage d'isolation nominale (Ui):
Circuit d'entrée / circuit de sortie 300 V
Circuit d'entrée / PE 300 V
Circuit d'entrée / contact de relais 300 V
Circuit de sortie / PE 50 V

Niveau de protection:
Casque IP20
Les bornes IP20
Niveau de pollution: 2

Circuit d'entrée de capacité de connexion:
Flexible avec ferrule 0,5... 2,5 mm2
D'un diamètre inférieur ou égal à 0,5 mm2
Rigidité 0,5... 4 mm2

Circuit de sortie de capacité de raccordement:
Flexible avec ferrule 0,5... 2,5 mm2
D'un diamètre inférieur ou égal à 0,5 mm2
Rigidité 0,5... 4 mm2

Le couple de serrage:
Circuit auxiliaire 0,5 N·m
Circuit de commande 0,9 N·m
Circuit d'entrée 0,5 N·m
Circuit de sortie 0,5 N·m

Longueur de décapage:
Circuit auxiliaire de 8 mm
Circuit d'entrée 8 mm
Circuit de sortie 8 mm

Conducteur de vis recommandé:
Circuit d'entrée/circuit de sortie PH1
Circuit d'entrée / circuit de sortie 0,8 x 4

Distance minimale de montage:

Plaque de conduction électrique, horizontale 25 mm
Plaque de conduction électrique, verticale 25 mm
Autre dispositif du même type, horizontale 25 mm
Autre dispositif du même type, vertical 25 mm
Position de montage: position 1 7
Montage sur rails DIN:

Les pièces d'assemblage doivent être équipées d'un dispositif de détection de la pollution.
TH35-7.5 (35 x 7,5 mm de rails de montage) conformément à la CEI 60715

Les normes:

Le numéro de la déclaration de conformité est le numéro de la déclaration.107.1
Pour l'équipement
Pour l'utilisation de l'appareil de mesure
Pour l'utilisation de l'appareil de mesure
Pour l'utilisation de l'aéronef
Les produits de base

Le produit doit être soumis à un contrôle de qualité.
L'utilisation de produits chimiques est interdite
Le produit doit être présenté dans un emballage de qualité supérieure.
L'utilisation de l'étiquette de référence

Circuit d'entrée de capacité de connexion UL/CSA:
Flexible avec ferrule 20-12 AWG
Le nombre de fois où le véhicule doit être utilisé
Rigidité 20-10 AWG

Circuit de sortie de capacité de connexion UL/CSA:
Le nombre de fois où le véhicule doit être utilisé
Rigidité 20-10 AWG
Le couple de serrage UL/CSA:
Circuit d'entrée 4,4 pouces
Circuit de sortie 4,4 pouces

Compatibilité électromagnétique
Décharge électrostatique (immunité ESD) conformément à la norme IEC 61000-4-2: Décharge à l'air de niveau 4 15 kV
Niveau 4 Décharge par contact 8 kV

Immunité au champ électromagnétique rayonnant conforme à la CEI 61000-4-3: niveau 3 10 V/m
Pour les appareils à combustion électrique rapide (immunité contre les décharges) conformes à la norme IEC 61000-4-4:

Signal de niveau 4 du port d'alimentation électrique 4 kV
Immunité contre les surtensions conformément à la norme IEC 61000-4-5:
Niveau 4 4 kV ligne-sol
Niveau 4 Ligne à ligne 2 kV

Immunité contre les perturbations conduites conformément à la CEI 61000-4-6: niveau 3 10 V
Compatibilité électromagnétique (EMC):
Immunité de classe B
Émission - Classe B

Environnemental

Température de l'air ambiant: fonctionnement -25... +70 °C
Conservation à -40... + 85 °C
Altitude maximale de fonctionnement admissible: 5000 m
Résistance à la chaleur humide conforme à la CEI 60068-2-30: Essai Db: 55°C, 2 cycles

Résistance aux chocs conformément à la CEI 60068-2-27: 30 g 3 chocs 6 ms
Résistance aux vibrations: ±0,15 mm 10... 58 Hz
10 cycles de balayage Chaque axe: 2g 58... 150 Hz
