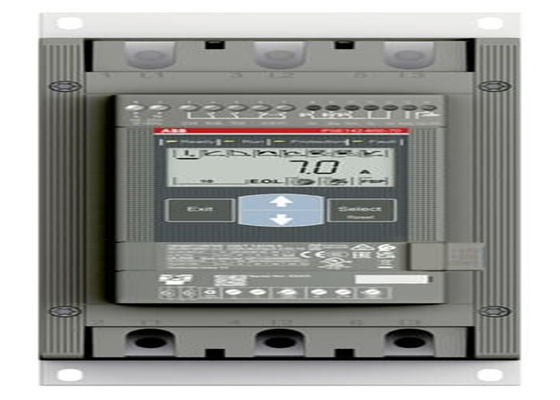

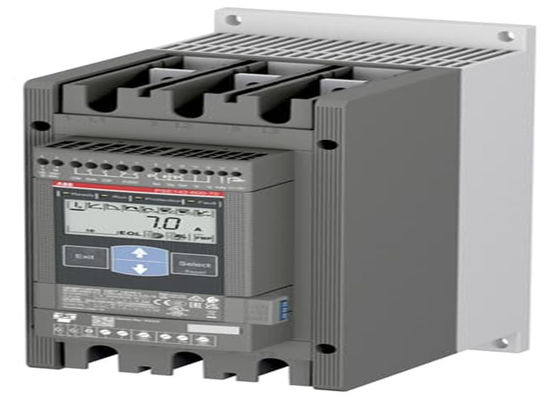

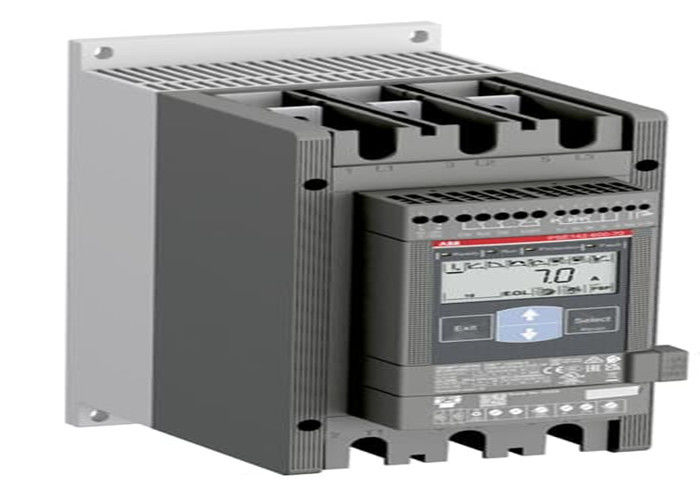

ABB PSE142-600-70 1SFA897110R7000 a un courant de fonctionnement nominal maximal de 142 A avec une portée de tension de fonctionnement
Informations générales
Alias commercial mondial:
Pour les appareils à moteur électrique
Type de produit étendu:
Pour les appareils à moteur électrique
Identifiant du produit
Les produits de base doivent être présentés dans un emballage de qualité supérieure.
Désignation de type ABB:
Pour les appareils à moteur électrique
- Je ne sais pas.
7320500400685
Description du catalogue:
PSE142-600-70 Softstarter - 143 A - 208... 600 V courant alternatif
Description détaillée:
Le démarreur PSE142-600-70 a un courant de fonctionnement nominal maximum de 142 A avec une tension de fonctionnement de 208 à 600 V AC. La tension de commande nominale est comprise entre 100 et 250 V AC à 50/60 Hz.PSE dispose d'une commande biphasique avec démarrage et arrêt en douceur à travers une rampe de tension ou de coupleUn signal RUN, TOR et Event est disponible à partir d'une sortie de relais en NO (état normalement ouvert).Le PSE a des fonctions telles que la limite de courantPour interagir avec PSE, il dispose d'un écran illuminé qui utilise des symboles pour devenir neutre en langage.vous pouvez ajouter un clavier externe identique avec une cote de IP66. Il existe trois façons de communiquer avec PSE. Cela peut être fait par les entrées du câble dur Start / Stop ou par la réinitialisation de la faute. Une autre option populaire est la communication de bus de terrain intégrée Modbus RTU.Vous pouvez également utiliser un adaptateur externe et une prise FieldbusLe PSE est un véritable softstarter à usage général, un équilibre parfait entre une grande capacité de démarrage et une rentabilité.Très adapté aux moteurs triphasés de petite à moyenne taille avec des courants nominaux de 18...370 A. Les applications typiques sont par exemple les pompes, les ventilateurs, les compresseurs et les convoyeurs.
Commande
Quantité minimale de commande:
1 pièce
Numéro tarifaire:
85371091
Téléchargements populaires
Fiche de données, informations techniques:
1SFC132012C0201: Les produits de base sont les suivants:
Instructions et manuels:
1SFC132057M0201: Les produits de base doivent être présentés dans les conditions suivantes:
Dessin dimensionnel CAO:
2CDC001079B0201 est le numéro
Diagramme de câblage:
N/A
Les dimensions
Largeur nette du produit:
de hauteur de 130 mm
Hauteur nette du produit:
295 mm
Profondeur / longueur nette du produit:
220 mm
Poids net du produit:
40,4 kg
Le secteur privé
Voltage de fonctionnement nominal:
208... 600 V courant alternatif
Voltage nominal de l'alimentation de commande (Us):
100... 250 V de courant alternatif
Voltage nominal du circuit de commande (Uc):
24 V de courant continu
Fréquence nominale (f):
50/60 Hz
Circuit principal 50 / 60 Hz
Puissance opérationnelle nominale - connexion en ligne (Pe):
(230 V) 40 kW
(400 V) 75 kW
(500 V) 90 kW
Courant de fonctionnement nominal - connexion en ligne (Ie):
143 A
Pourcentage du facteur de service:
100 pour cent
Protection contre les surcharges:
Protection électronique intégrée contre la surcharge
Surcharge électronique intégrée:
- Oui, oui.
Le moteur doit être équipé d'un moteur à courant nominal réglable:
30... 100 %
Capacité de démarrage au courant nominal maximal Ie:
4xIe pour les 10s
Temps de rampe:
0... 30 secondes [unité de temps]
1... 30 seconde [unité de temps]
Voltage initial au démarrage:
30... 70 %
Rampes spéciales de réduction de tension:
Pas de pourcentage
Fonction de limite de courant:
1.5... 7xIe
Commutateur pour la connexion interne Delta:
Je ne veux pas.
Exécutez le relais de signal:
- Oui, oui.
Relais de signaux de dérivation:
- Oui, oui.
Relais de signal de défaut:
- Oui, oui.
Relais de signal de surcharge:
- Oui, oui.
Sorties analogiques:
4 à 20 mA
Indication du signal de démarrage terminé (LED):
Verte
Indicateur de signal prêt à démarrer/en veille allumé (LED):
Verte
Indication de fonctionnement du signal R (LED):
Verte
L'indicateur de signal monté/baissé (LED):
Verte
Protection des signaux d'indication (LED):
Jaune
Faute d'indication du signal (LED):
Le rouge
Nombre de démarrages par heure à 3,5*Ie pendant 7 secondes 50% en fonctionnement 50% hors fonctionnement:
10
Communiqué:
Modbus-RTU est une unité de transport
Niveau de protection:
Pour les appareils électroniques
Type de terminal:
Circuit principal: barres
Capacité de raccordement Circuit principal:
Diamètre du trou 8,5 mm
Rigid 1/2 x 2,5... 70 mm2
Largeur et épaisseur 17,5x5 mm
Circuit de régulation de la capacité de raccordement:
Rigidité 1 x 2,5 mm2
Rigidité 2 x 1,5 mm2
Circuit d'alimentation en capacité de raccordement:
Rigidité 1 x 2,5 mm2
Le couple de serrage:
Circuit de commande 0,5 N·m
Circuits principaux 18 N·m
Circuit d'alimentation 0,5 N·m
Type de produit principal:
Les produits de la catégorie 1
Fonction:
Démarrage en douceur avec régulation du couple
Démarrage en douceur avec rampe de tension
Arrêt en douceur avec réglage du couple
Arrêt doux avec rampe de tension
Coup de pied
Début de séquence
Limites de courant
Démarrer à l'envers (contacteurs externes)
Redémarrage automatique
Le journal des événements
Fonction de protection:
Protection contre la surcharge électronique, EOL; protection contre le rotor verrouillé; protection contre la sous-charge de courant
L'utilisation de l'équipement
Voltage de fonctionnement maximal UL/CSA:
Circuit principal 600 V
Le couple de serrage UL/CSA:
Circuit de commande 4.4 in·lb
Le circuit principal 159.3
Circuit d'alimentation 4,4 pouces
Environnemental
Température de l'air ambiant:
Opération -25... +60 °C
Conservation à -40... +70 °C
Niveau de protection:
Pour les appareils électroniques
Conformité matérielle
Le modèle de déclaration des minéraux de conflit (CMRT) est le suivant:
9AKK108467A5658 Pour les produits de base
Déclaration REACH:
Le nombre d'heures de travail est déterminé par le nombre d'heures de travail.
Informations relatives à la réglementation RoHS:
Le nombre d'heures de travail est déterminé en fonction de la période de travail.
Statut de la réglementation RoHS:
À la suite de la directive 2011/65/UE et de l'amendement 2015/863 du 22 juillet 2019
Loi sur le contrôle des substances toxiques - TSCA:
Le nombre d'équipements utilisés est déterminé en fonction de l'état de la pièce.
Déchets électroniques et électroniques B2C / B2B:
Entreprise à entreprise
Catégorie des DEEE:
5Équipement de petite taille (pas de dimension extérieure supérieure à 50 cm)
Certificats et déclarations
Certificat CQC:
Le montant de la garantie est calculé à partir de la valeur de la garantie.
Déclaration de conformité - CCC:
2020980304001545
Déclaration de conformité - CE:
Les États membres doivent respecter les dispositions de la présente directive.
Informations sur le conteneur
Largeur du paquet de niveau 1:
Pour les véhicules à moteur
Paquet de niveau 1 Profondeur / longueur:
282 mm
Paquet de niveau 1 Hauteur:
363 mm
Poids brut du paquet de niveau 1:
50,4 kg
EAN de niveau 1 du forfait:
7320500400685
Unités de niveau 1 du paquet:
boîte 1 pièce
Classifications
Code de classification de l'objet:
Q. Je vous en prie.
ETIM 7:
EC000640 - Débutant souple
ETIM 8:
EC000640 - Débutant souple
ETIM 9:
EC000640 - Débutant souple
Classe électronique:
V11.0: 27370907
Le Conseil de sécurité des Nations unies:
39121521
Code de catégorie des granulés IDEA (IGCC):
4740 >> Démarrage en douceur
Les accessoires
Filtres
Aucun filtre à afficher
12 Produits
Identifiant Description Type Qty Unité de mesure
Le montant de la subvention est calculé à partir de la valeur de la subvention.
KIT FC Cu XT4 3 pièces
KIT FC Cu XT4 3 pièces
1
pièce
1SDA054988R1 est un
Le KIT FC CuAl 1x185mm2 T4 3 pièces
Le KIT FC CuAl 1x185mm2 T4 3 pièces
1
pièce
Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon.
Élargissement du terminal LW185
LW185
1
pièce
Les données de référence doivent être fournies conformément à l'annexe I.
Le matériel de finition PSLE-185
Le code de l'équipe
1
pièce
1SFN074810R1000
Extension du terminal LX205
LX205
1
pièce
