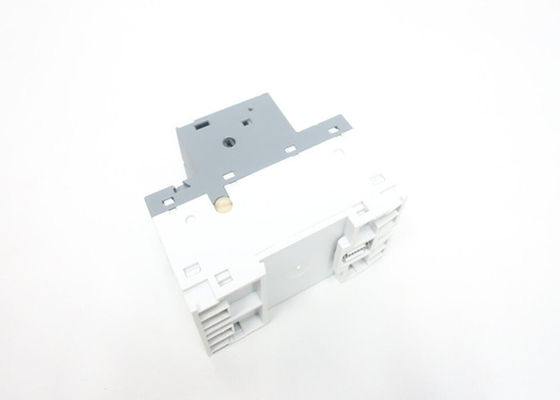

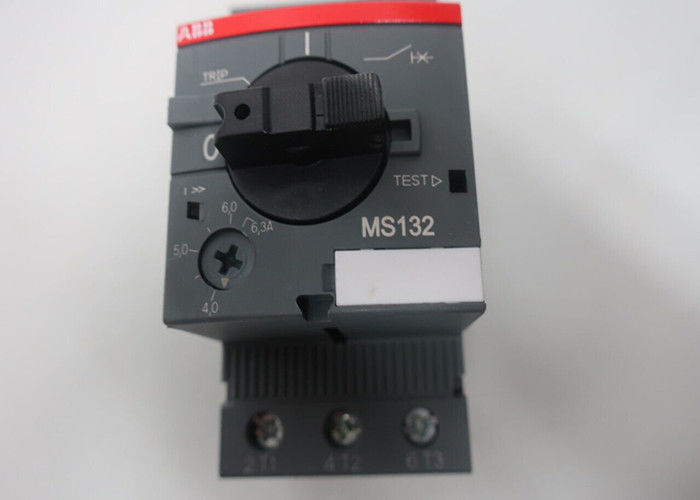

MS132-6.3 est un dispositif compact de 45 mm de largeur avec un courant de fonctionnement nominal



Informations générales

Type de produit étendu :
MS132-6.3
ID du produit :
1SAM350000R1009
Code EAN:
4013614400094
Description du catalogue :
Démarreur de moteur manuel MS132-6.3 4,0 ... 6,3 A
Longue description:
Le démarreur manuel MS132-6.3 (également appelé disjoncteur de protection moteur ou protecteur de moteur manuel) est un appareil compact de 45 mm de large avec un courant de service nominal Ie = 6,3 A. Cet appareil est utilisé pour mettre en marche et arrêter manuellement les moteurs et pour les protéger de manière fiable et sans fusible contre les courts-circuits, les surcharges et les pannes de phase. Le démarreur manuel offre un pouvoir de coupure de service nominal en court-circuit Ics = 100 kA à 400 VAC et une classe de déclenchement 10. D'autres caractéristiques sont la fonction de déconnexion intégrée, la compensation de température, le mécanisme de déclenchement libre et une poignée rotative avec indication claire de la position de commutation. Le démarreur manuel convient aux applications triphasées et monophasées. La poignée est verrouillable pour protéger contre les modifications non autorisées. Des contacts auxiliaires, des contacts de signalisation, des déclencheurs à minimum de tension, des déclencheurs shunt, des jeux de barres triphasés, des blocs d'alimentation et des entretoises de bornes sont disponibles en tant qu'accessoires.





Le démarreur manuel MS132-6.3 est un dispositif polyvalent conçu principalement pour protéger les moteurs contre divers défauts électriques tout en permettant un contrôle manuel de leur fonctionnement. Voici les principales caractéristiques et spécifications du MS132-6.3 :

1. Type d'appareil : démarreur de moteur manuel (également connu sous le nom de disjoncteur de protection de moteur).

2. Largeur : Taille compacte avec une largeur de 45 mm, ce qui le rend peu encombrant.

3. Courant de fonctionnement nominal (Ie) : 6,3 A. Cela indique le courant continu maximal que l'appareil peut gérer dans des conditions de fonctionnement normales.

4. Pouvoir de coupure en court-circuit (Ics) : 100 kA à 400 VCA. Cette valeur indique le courant de défaut maximal que l'appareil peut interrompre en toute sécurité sans dommage.

5. Classe de déclenchement : Classe 10. Cela fait référence aux caractéristiques de déclenchement de l'appareil dans des conditions de surcharge.

6. Fonctions de protection :

   • Protection contre les courts-circuits : protège contre les défauts de court-circuit.
   • Protection contre les surcharges : protège contre les conditions de surintensité prolongées.
   • Protection contre les défaillances de phase : protège contre les scénarios de défaillance de phase.

7. Fonctions intégrées :

   • Fonction de déconnexion : fournit un moyen de déconnecter le moteur manuellement.
   • Compensation de température : assure un fonctionnement fiable sur une plage de températures.
   • Mécanisme de déclenchement sans déclenchement : empêche le maintien manuel de l'appareil en position « marche » en cas de défaut.
   • Poignée verrouillable : sécurise la poignée pour empêcher toute utilisation non autorisée.

8. Fonctionnement : Convient aux applications triphasées et monophasées, offrant une flexibilité dans le contrôle du moteur.

9. Accessoires disponibles :

   • Contacts auxiliaires : à des fins de contrôle ou de signalisation supplémentaires.
   • Contacts de signalisation : Pour indiquer l'état du démarreur moteur.
   • Déclencheurs de sous-tension : Pour déconnecter automatiquement le moteur lors de chutes de tension.
   • Déclencheurs de dérivation : pour la capacité de déclenchement à distance.
   • Barres omnibus triphasées, blocs d'alimentation, entretoises de bornes : pour une installation et une connectivité plus faciles.

10. Poignée : Comprend une poignée rotative avec indication claire de la position du commutateur, facilitant une utilisation facile et une visibilité de l'état.



Commande

Quantité minimum d'achat:
1 pièce
Numéro de tarif douanier :
85362010

Téléchargements populaires

Fiche technique, informations techniques :
2CDC131021D0202
Instructions et manuels :
2CDC131022M6802
Instructions et manuels (partie 2) :
2CDC131060M0202
Ex. Mode d'emploi :
2CDC131063M6801
Courbe caractéristique temps-courant :
1SAM300505F0009
I²t Caractéristique:
1SAM300507F0001
1SAM300507F0003
Caractéristique du courant de coupure :
1SAM300508F0001
1SAM300508F0003
Dessin dimensionnel CAO :
2CDC001079B0201
Diagramme des dimensions :
1SAM300402F0001





Dimensions

Largeur nette du produit :
45 mm
Hauteur nette du produit :
90 mm
Profondeur/longueur nette du produit :
86,75 mm
Poids net du produit :
0,265 kg





Technique

Pouvoir de coupure en court-circuit nominal (Ics) :
(230 V CA) 100 kA
(250 V DC) 3 pôles en série 10 kA
(400 V CA) 100 kA
(440 V CA) 30 kA
(500 V CA) 20 kA
(690 V CA) 3 kA
Capacité nominale de coupure ultime en court-circuit (Icu) :
(230 V CA) 100 kA
(400 V CA) 100 kA
(440 V CA) 30 kA
(500 V CA) 20 kA
(690 V CA) 3 kA
Réglage du courant de court-circuit instantané nominal (Ii) :
78,8 A
Plage de réglage :
4,0 ... 6,3 A
Puissance nominale de fonctionnement AC-3 (Pe) :
(400 V) triphasé 2,2 kW
Puissance nominale de fonctionnement AC-3e (Pe) :
(400 V) triphasé 2,2 kW
Tension nominale de fonctionnement :
Circuit principal 690 V CA
Circuit principal 250 V CC
Courant nominal de fonctionnement (Ie) :
6,3 A
Courant de fonctionnement nominal AC-3 (Ie) :
6,3 A
Courant de fonctionnement nominal AC-3e (Ie) :
6,3 A
Courant de fonctionnement nominal DC-5 (Ie) :
6,3 A
Fréquence nominale (f) :
Circuit principal 50 Hz
Circuit principal 60 Hz
Fréquence de fonctionnement (fsw) :
0 ... 400 Hz
Tension nominale de tenue aux impulsions (Uimp) :
Circuit principal 6 kV
Tension d'isolement nominale (Ui) :
690 V
Perte de pouvoir:
dans des conditions de fonctionnement nominales par pôle de 0,7 à 1,8 W
Nombre de pôles:
3
Courant thermique conventionnel à l'air libre (Ith) :
Circuit principal 6,3 A
Degré de protection:
Boîtier IP20
Bornes du circuit principal IP10
Degré de pollution:
3
Durabilité électrique :
50000 cycles
Durabilité mécanique :
100 000 cycles
Type de terminal :
Bornes à vis
Capacité de connexion du circuit principal :
Flexible avec embout 1/2x 0,75 ... 2,5 mm²
Flexible avec embout isolé 1/2x 0,75 ... 2,5 mm²
Flexible 1/2x 0,75 ... 2,5 mm²
Rigide 1/2x 1 ... 4 mm²
Couple de serrage:
Circuit principal 0,8 ... 1,2 N·m
Longueur de dénudage des fils :
Circuit principal 9 mm
Tournevis recommandé :
Pozidriv 2
Position de montage :
1 ... 6
Montage sur rail DIN :
Rail de montage TH35-15 (35 x 15 mm) selon IEC 60715
Rail de montage TH35-7,5 (35 x 7,5 mm) selon IEC 60715
Distance de montage minimale :
Panneau conducteur électrique, horizontal - jusqu'à 400 V 0 mm
Panneau conducteur électrique, horizontal - jusqu'à 690 V 1,5 mm
Panneau conducteur électrique, vertical 75 mm
Autre appareil du même type, horizontal 0 mm
Autre appareil du même type, vertical 150 mm
Type d'actionneur :
Poignée rotative
Indication de la position du contact :
MARCHE / ARRÊT / DÉCLENCHEMENT
Normes:
CEI/EN 60947-1
CEI/EN 60947-2
CEI/EN 60947-4-1
UL 60947-1
UL 60947-4-1
CEI 60335-2-40 A2L
Remarques:
Contrôleur de moteur combiné autoprotégé UL508 (type E) en combinaison avec le bloc d'alimentation S1-M3-xx

Technique UL/CSA

Courant nominal de court-circuit (SCCR) :
Contrôleurs combinés autoprotégés manuels (type E), (480Y / 277 V CA) 65 kA
Contrôleurs combinés autoprotégés manuels (type E), (600Y / 347 V CA) 18 kA
Tous les fusibles ou disjoncteurs homologués UL, installations de groupe (480 V CA) 65 kA
Tous les fusibles ou disjoncteurs homologués UL, installations de groupe (600 V CA) 35 kA
Tous les fusibles ou disjoncteurs homologués UL, sectionneurs de moteur (480 V CA) 65 kA
Tous les fusibles ou disjoncteurs homologués UL, sectionneurs de moteur (600 V CA) 18 kA
Tous les fusibles ou disjoncteurs homologués UL, protection des conducteurs de prise dans les installations de groupe (480Y / 277 V CA) 65 kA
Tous les fusibles ou disjoncteurs homologués UL, protection des conducteurs de prise dans les installations de groupe (600Y / 347 V CA) 18 kA
Tension de fonctionnement maximale UL/CSA :
Circuit principal 600 V CA




Puissance nominale UL/CSA :
(200 V CA) triphasé 1 CV
(208 V CA) triphasé 1 CV
(220 ... 240 V CA) triphasé 1,5 CV
(440 ... 480 V CA) triphasé 3 CV
(550 ... 600 V CA) triphasé 5 CV
Ampérage à pleine charge Utilisation du moteur :
(200 V CA) triphasé 6,3 A
(208 V CA) triphasé 6,3 A
(220 ... 240 V CA) triphasé 6,3 A
(440 ... 480 V CA) Triphasé 4,8 A
(550 ... 600 V CA) Triphasé 6,1 A
Amplis à rotor bloqué :
(200 V CA) triphasé 37,8 A
(208 V CA) triphasé 37,8 A
(220 ... 240 V CA) triphasé 37,8 A
(440 ... 480 V CA) Triphasé 32 A
(550 ... 600 V CA) Triphasé 36,8 A
Classification d'utilisation générale UL/CSA :
(600 V CA) 6,3 A
Capacité de connexion du circuit principal UL/CSA :
Câble flexible 1/2 x 16-12 AWG
Toronné 1/2x 16-12 AWG
Couple de serrage UL/CSA :
Circuit principal 10 ... 12 po·lb

Environnement

Température ambiante:
Autour de l'enceinte 0 ... +40 °C
Fonctionnement -25 ... +70 °C
Fonctionnement compensé -25 ... +60 °C
Stockage -50 ... +80 °C
Compensation de la température de l'air ambiant :
Oui
Altitude maximale de fonctionnement autorisée :
2000 m
Résistance aux chocs selon IEC 60068-2-27 :
11 ms Impulsion 25g
Résistance aux vibrations :
5g 3 ... 150 Hz
