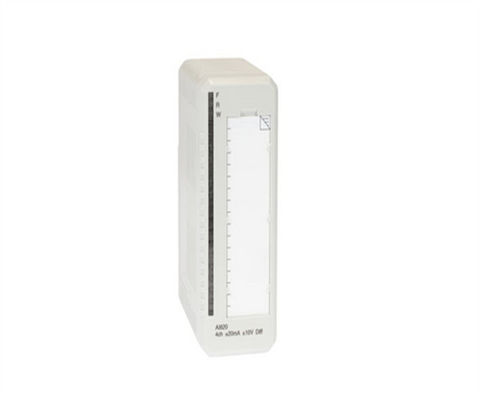

AI820 ABB - 3BSE008544R1 Module isolé de terminaison d'entrée analogique
Définition
Le module d'entrée analogique AI820 dispose de 4 entrées de courant/tension bipolaires différentielles.Les entrées de courant peuvent résister à un mode normal maximal accidentel de 30 V dPour protéger le circuit d'entrée de courant contre les niveaux d'entrée dangereux, c'est-à-dire en branchant accidentellement une source de 24 V,la résistance nominale des résistances de détection de courant 250W est d'environ 5 wattsCeci est destiné à protéger temporairement un canal à la fois.
Le module distribue l'alimentation de l'émetteur externe à chaque canal. Cela ajoute une connexion simple (avec des MTU étendus) pour distribuer l'alimentation aux émetteurs externes à 2 fils.Il n'y a pas de limite de courant sur les bornes d'alimentation du transmetteur.
Les 4 canaux sont isolés du ModuleBus dans un seul groupe.
Informations générales
| Numéro de l'article |
Les produits de base doivent être soumis à des conditions d'éligibilité spécifiques. |
| Le type |
Entrée analogique |
| Spécification du signal |
-20..+20 mA, 0(4)..20 mA, -10..+10 V, 0(2)..10 V |
| Nombre de chaînes |
4 |
| Type de signal |
Différentiel bipolaire |
| Le HART |
Je ne veux pas. |
| Entreprise d'État |
Je ne veux pas. |
| Réduction des effectifs |
Je ne veux pas. |
| Intégrité élevée |
Je ne veux pas. |
| Sécurité interne |
Je ne veux pas. |
| Mécanique |
S800 |
Données détaillées
| Résolution |
14 bits plus le signe |
| Impédance d'entrée |
Le réglage de la tension doit être effectué à l'aide d'un système de régulation de la tension.
Le réglage de la tension doit être effectué à l'aide d'un système de régulation de la tension.
250 Ω (courant d'entrée) |
| Isolement |
Isolement par groupe du sol (RIV=50 V) |
| En dessous/au-dessus de la plage |
± 15% |
| Erreur |
Max. 0,1% |
| Dérive de température |
Voltage: max. 70 ppm/°C Courant: max. 50 ppm/°C |
| Filtre d'entrée (temps de montée de 0 à 90%) |
40 ms |
| Limitation du courant |
La puissance de l'émetteur peut être limitée par le MTU |
| Longueur maximale du câble de champ |
600 mètres (656 verges) |
| Voltage d'essai diélectrique |
500 V de courant alternatif |
| Dissipation de puissance |
1.7 W |
| Consommation de courant +5 V Modulebus |
80 mA |
| Consommation de courant +24 V Modulebus |
0 |
| Consommation de courant + 24 V extérieur |
70 mA |
Diagnostique
| LED frontaux |
F (ault), R (un), W (apprentissage) |
| Surveillance |
Appareil électrique interne |
| Indication du statut de la surveillance |
Erreur de module, avertissement de module, erreur de canal |
Les dimensions
| Largeur |
45 mm (1,77 ̊) |
| Profondeur |
102 mm (4,01 ̊), 111 mm (4,37 ̊) y compris le connecteur |
| Taille |
119 mm (4,7 ̊) |
| Le poids |
0.2 kg (0,44 lb) |
Caractéristiques et avantages
- 4 canaux pour -20...+20 mA, 0...20 mA, 4...20 mA, -10...+10 V, 0...10 V, 2...10 V, -5...+5 V, 0...5 V, 1...5 V d'entrée différentielle bipolaire en courant continu
- Un groupe de 4 canaux isolés du sol
- Résolution de 14 bits plus signe
- Résistances de shunt d'entrée protégées à 30 V de courant continu
- L'entrée résiste à la communication HART
FAQ:
Q: Quelle est la marque du produit?
R: La marque du produit est ABB.
Q: Quel est le numéro de modèle du produit?
R: Le numéro de modèle du produit estLa valeur de l'échantillon doit être la même que celle de l'échantillon..
Q: Où le produit est-il fabriqué?
R: Le produit est fabriqué en FI.
Q: Quelles sont les modalités de paiement disponibles?
R: Les conditions de paiement disponibles sont T/T, Western Union et PAYONEER.
Q: Quel est le délai de livraison du produit?
R: Le délai de livraison du produit est de 3 à 5 jours.
