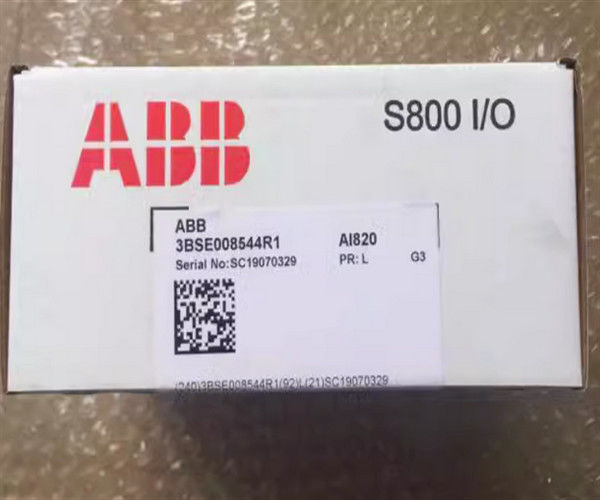

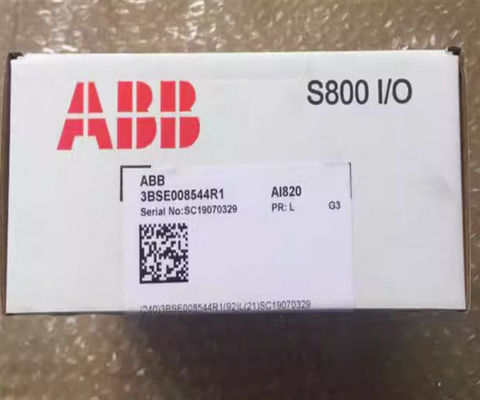

Name: ABB 3BSE008544R1 Module isolé de terminaison d'entrée analogique AI820
Brand: Wisdomlong Technology CO.，LTD
SKU: AI820 3BSE008544R1
Price: 1.00 USD
Availability: InStock

Aperçu Produits Module d'alimentation d'énergie superflu

ABB 3BSE008544R1 Module isolé de terminaison d'entrée analogique AI820

Détails sur le produit:

Lieu d'origine:	Fi
Nom de marque:	ABB
Certification:	Does not supply
Numéro de modèle:	AI820 3BSE008544R1

Conditions de paiement et expédition:

Quantité de commande min:	1
Prix:	Négociable
Détails d'emballage:	dans la boîte
Délai de livraison:	3 à 5 jours
Conditions de paiement:	T/T, Western Union, PAYONEER
Capacité d'approvisionnement:	10

Contact

Description de produit détaillée

Marque:	ABB	Type de canal:	DI
Le poids:	00,3 kg	Isolement:	Chacune des chaînes est isolée galvaniquement
Type de produit:	Module I-O	Identifiant du produit:	AI820 3BSE008544R1
Statut de RoHS:	En application de la directive 2011/65/UE	Numéro de la partie:	AI820 3BSE008544R1

ABB 3BSE008544R1 Module isolé de terminaison d'entrée analogique AI820

Définition

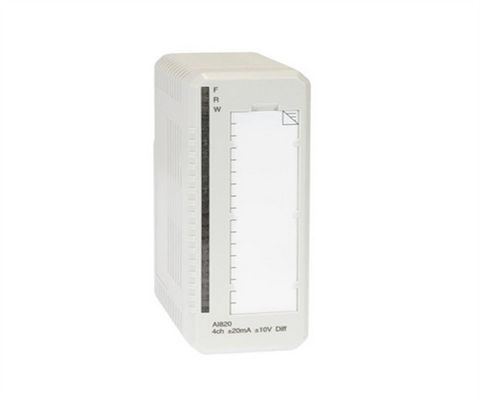

Le module d'entrée analogique AI820 dispose de 4 entrées de courant/tension bipolaires différentielles.Les entrées de courant peuvent résister à un mode normal maximal accidentel de 30 V dPour protéger le circuit d'entrée de courant contre les niveaux d'entrée dangereux, c'est-à-dire en branchant accidentellement une source de 24 V,la résistance nominale des résistances de détection de courant 250W est d'environ 5 wattsCeci est destiné à protéger temporairement un canal à la fois.

Le module distribue l'alimentation de l'émetteur externe à chaque canal. Cela ajoute une connexion simple (avec des MTU étendus) pour distribuer l'alimentation aux émetteurs externes à 2 fils.Il n'y a pas de limite de courant sur les bornes d'alimentation du transmetteur.

Les 4 canaux sont isolés du ModuleBus dans un seul groupe.

Informations générales

Numéro de l'article	Les produits de base doivent être soumis à des conditions d'éligibilité spécifiques.
Le type	Entrée analogique
Spécification du signal	-20..+20 mA, 0(4)..20 mA, -10..+10 V, 0(2)..10 V
Nombre de chaînes	4
Type de signal	Différentiel bipolaire
Le HART	Je ne veux pas.
Entreprise d'État	Je ne veux pas.
Réduction des effectifs	Je ne veux pas.
Intégrité élevée	Je ne veux pas.
Sécurité interne	Je ne veux pas.
Mécanique	S800

Données détaillées

Résolution	14 bits plus le signe
Impédance d'entrée	Le réglage de la tension doit être effectué à l'aide d'un système de régulation de la tension. Le réglage de la tension doit être effectué à l'aide d'un système de régulation de la tension. 250 Ω (courant d'entrée)
Isolement	Isolement par groupe du sol (RIV=50 V)
En dessous/au-dessus de la plage	± 15%
Erreur	Max. 0,1%
Dérive de température	Voltage: max. 70 ppm/°C Courant: max. 50 ppm/°C
Filtre d'entrée (temps de montée de 0 à 90%)	40 ms
Limitation du courant	La puissance de l'émetteur peut être limitée par le MTU
Longueur maximale du câble de champ	600 mètres (656 verges)
Voltage d'essai diélectrique	500 V de courant alternatif
Dissipation de puissance	1.7 W
Consommation de courant +5 V Modulebus	80 mA
Consommation de courant +24 V Modulebus	0
Consommation de courant + 24 V extérieur	70 mA

Diagnostique

LED frontaux	F (ault), R (un), W (apprentissage)
Surveillance	Appareil électrique interne
Indication du statut de la surveillance	Erreur de module, avertissement de module, erreur de canal

Les dimensions

Largeur	45 mm (1,77 ̊)
Profondeur	102 mm (4,01 ̊), 111 mm (4,37 ̊) y compris le connecteur
Taille	119 mm (4,7 ̊)
Le poids	0.2 kg (0,44 lb)

Caractéristiques et avantages

4 canaux pour -20...+20 mA, 0...20 mA, 4...20 mA, -10...+10 V, 0...10 V, 2...10 V, -5...+5 V, 0...5 V, 1...5 V d'entrée différentielle bipolaire en courant continu
Un groupe de 4 canaux isolés du sol
Résolution de 14 bits plus signe
Résistances de shunt d'entrée protégées à 30 V de courant continu
L'entrée résiste à la communication HART

FAQ:

Q: Quelle est la marque du produit?
R: La marque du produit est ABB.
Q: Quel est le numéro de modèle du produit?
R: Le numéro de modèle du produit estLa valeur de l'échantillon doit être la même que celle de l'échantillon..
Q: Où le produit est-il fabriqué?
R: Le produit est fabriqué en FI.
Q: Quelles sont les modalités de paiement disponibles?
R: Les conditions de paiement disponibles sont T/T, Western Union et PAYONEER.
Q: Quel est le délai de livraison du produit?
R: Le délai de livraison du produit est de 3 à 5 jours.
