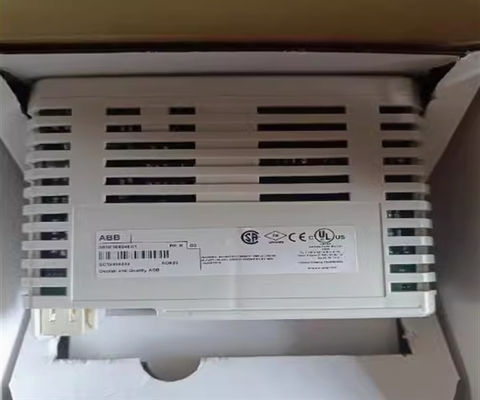

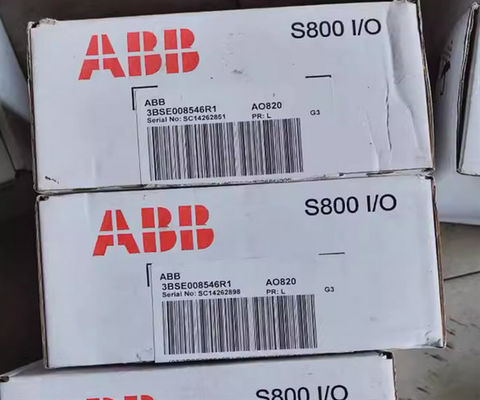

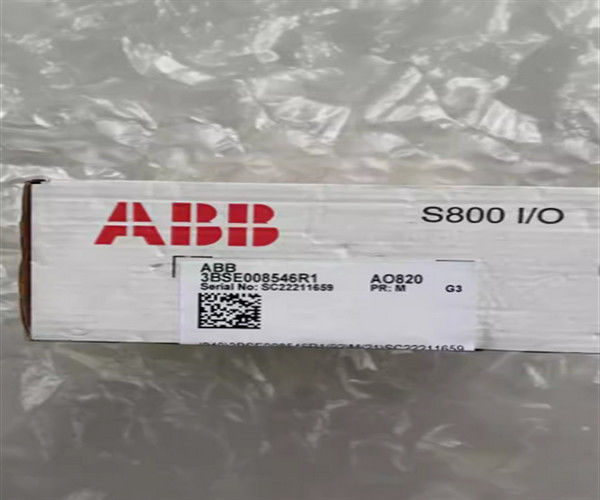

Name: 3BSE008546R1 ABB AO820 Module d'alimentation électrique à sortie analogique redondant
Brand: Wisdomlong Technology CO.，LTD
SKU: AO820 3BSE008546R1
Price: 1.00 USD
Availability: InStock

Aperçu Produits Module d'alimentation d'énergie superflu

3BSE008546R1 ABB AO820 Module d'alimentation électrique à sortie analogique redondant

Détails sur le produit:

Lieu d'origine:	Fi
Nom de marque:	ABB
Certification:	Does not supply
Numéro de modèle:	AO820 3BSE008546R1

Conditions de paiement et expédition:

Quantité de commande min:	1
Prix:	Négociable
Détails d'emballage:	dans la boîte
Délai de livraison:	3 à 5 jours
Conditions de paiement:	T/T, Western Union, PAYONEER
Capacité d'approvisionnement:	10

Contact

Description de produit détaillée

Marque:	ABB	Type de canal:	DI
Le poids:	00,3 kg	Isolement:	Chacune des chaînes est isolée galvaniquement
Type de produit:	Module I-O	Identifiant du produit:	AO820 3BSE008546R1
Statut de RoHS:	En application de la directive 2011/65/UE	Numéro de la partie:	AO820 3BSE008546R1

3BSE008546R1 ABB AO820 Module d'alimentation électrique à sortie analogique redondant

Définition

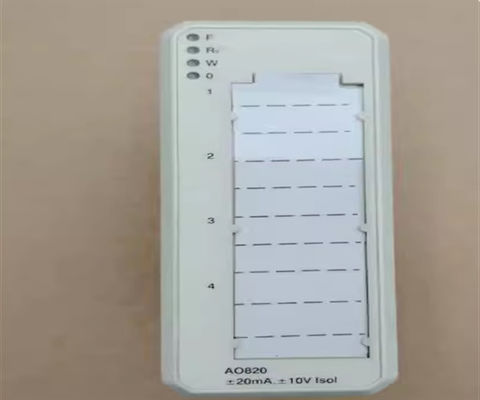

Le module de sortie analogique AO820 dispose de 4 canaux de sortie analogiques bipolaires. Le choix de sortie de courant ou de tension est configurable pour chaque canal.Il y a des ensembles distincts de bornes pour les sorties de tension et de courantLa seule différence entre la configuration du canal de courant ou de tension réside dans les paramètres logiciels.

Pour contrôler la communication avec les convertisseurs A/D, les données de sortie sont lues et vérifiées.L'entrée de surveillance de la tension du processus donne des signaux d'erreur du canal si la tension disparaîtLe signal d'erreur peut être lu par le ModuleBus.

Informations générales

Numéro de l'article	Le nombre d'équipements utilisés est déterminé en fonction de l'état de la pièce.
Le type	Sortie analogique
Spécification du signal	-20 mA... +20 mA, 0... 20 mA, 4... 20 mA, -10 V... +10 V, 0... 10 V, 2... 10 V
Nombre de chaînes	4
Le HART	Je ne veux pas.
Entreprise d'État	Je ne veux pas.
Réduction des effectifs	Je ne veux pas.
Intégrité élevée	Je ne veux pas.
Sécurité interne	Je ne veux pas.
Mécanique	S800

Données détaillées

Résolution	12 bits y compris le signe
Isolement	Isolement individuel - canal à canal et canal à circuit commun
En dessous/au-dessus de la plage	±15%
Charge de sortie	≤ 550 Ω Le niveau de tension de sortie doit être supérieur ou égal à 5 kΩ
Erreur	Max. 0,1% (tension); typiquement 0,1% à 250 ohms, max. 0,15% (courant)
Dérive de température	Maximum de 90 ppm/°C
C' est l' heure de la montée	< 0,7 ms
Temps de cycle de mise à jour	≤ 1,5 ms
Limitation du courant	Sortie limitée en courant à résistance au court-circuit
Longueur maximale du câble de champ	600 mètres (656 verges)
Voltage d'isolation nominale	50 V
Voltage d'essai diélectrique	500 V de courant alternatif
Dissipation de puissance	Type 6 W
Consommation de courant +5 V Modulebus	Maximum de 100 mA
Consommation de courant +24 V Modulebus	Maximum de 260 mA

Diagnostique

LED frontaux	F (ault), R (un), W (apprentissage), O (SP)
Surveillance	Erreur du module: faible puissance de sortie. Erreur de canal: circuit ouvert (pour le courant > 1 mA)
Indication du statut de la surveillance	Erreur de module, avertissement de module, erreur de canal

Environnement et certification

Marquage CE	- Oui, oui.
Sécurité électrique	La valeur de l'échantillon doit être déterminée en tenant compte de l'état de la substance.
Emplacement dangereux	La zone C1 Div 2 cULus, la zone C1 2 cULus, la zone ATEX 2 est définie comme suit:
Certification de la marine	Le nombre d'équipements à transporter
Température, fonctionnement	0 à +55 °C (+32 à +131 °F), les approbations sont délivrées pour une température de +5 à +55 °C
Température et stockage	-40 à +70 °C (-40 à +158 °F)
Niveau de pollution	Niveau 2, CEI 60664-1
Protection contre la corrosion	- Je ne sais pas.04: G3
Humidité relative	5 à 95%, non condensés
Température ambiante maximale	55 °C (131 °F), pour un montage vertical dans un MTU compact à 40 °C (104 °F)
Classe de protection	IP20 selon la CEI 60529
Conditions de fonctionnement mécanique	Le nombre d'unités d'équipement
CEM	La norme EN 61000-6-4 et la norme EN 61000-6-2
Catégories de surtension	Pour les appareils à moteur électrique
Classe d'équipement	Classe I selon la norme IEC 61140; (protégé contre la terre)
Conformité à la directive RoHS	Le présent règlement est obligatoire dans tous ses éléments et directement applicable dans tout État membre.
Conformité aux RAEE	Le présent règlement est obligatoire dans tous ses éléments.

Les dimensions

Largeur	45 mm (1,77 ̊)
Profondeur	102 mm (4,01 ̊), 111 mm (4,37 ̊) y compris le connecteur
Taille	119 mm (4,7 ̊)
Le poids	0.18 kg (0,4 lb)

Caractéristiques et avantages

4 canaux de sortie -20 mA...+20 mA, 0...20 mA, 4...20 mA ou -10 V...+10 V, 0...10 V, 2...10 V
Chaque canal isolé galvaniquement
OSP définit les sorties à l'état prédéterminé lors de la détection d'erreur. "

FAQ:

Q: Quelle est la marque du produit?
R: La marque du produit est ABB.
Q: Quel est le numéro de modèle du produit?
R: Le numéro de modèle du produit estPour les produits de base, les prix sont calculés sur la base des prix de vente..
Q: Où le produit est-il fabriqué?
R: Le produit est fabriqué en FI.
Q: Quelles sont les modalités de paiement disponibles?
R: Les conditions de paiement disponibles sont T/T, Western Union et PAYONEER.
Q: Quel est le délai de livraison du produit?
R: Le délai de livraison du produit est de 3 à 5 jours.
