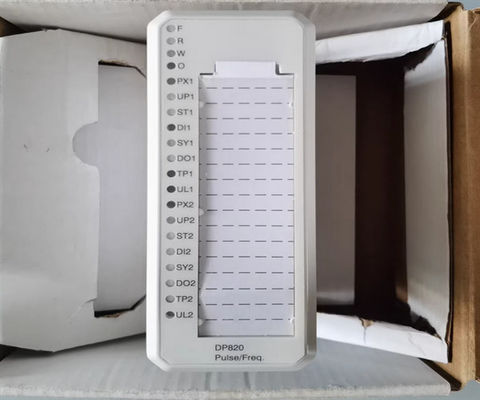

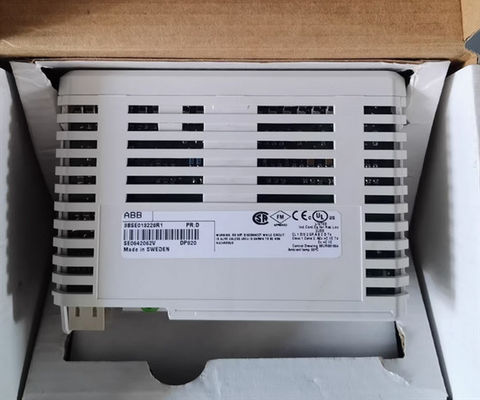

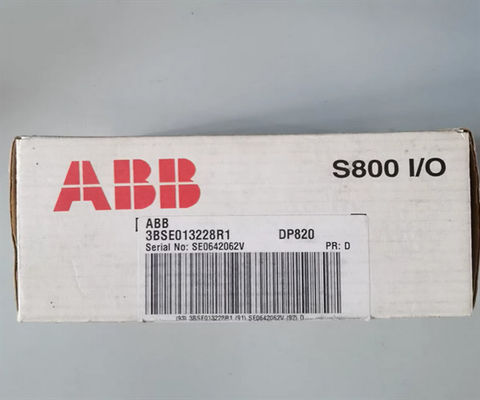

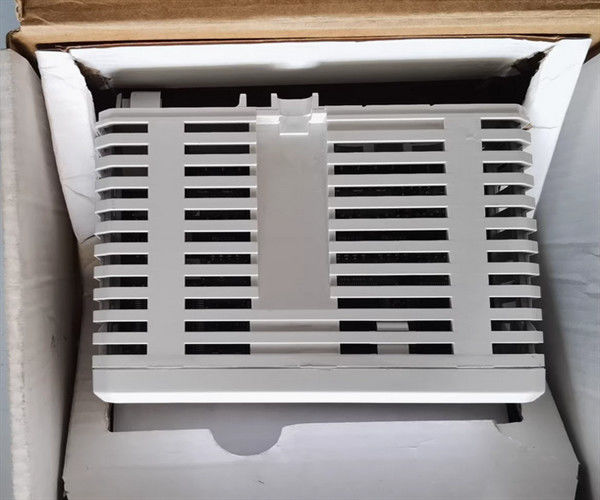

Name: 3BSE013228R1 ABB DP820 compteur de pulsations RS-422 module d'alimentation électrique
Brand: Wisdomlong Technology CO.，LTD
SKU: DP820 3BSE013228R1
Price: 1.00 USD
Availability: InStock

Aperçu Produits Module d'alimentation d'énergie superflu

3BSE013228R1 ABB DP820 compteur de pulsations RS-422 module d'alimentation électrique

Détails sur le produit:

Place of Origin:	FI
Nom de marque:	ABB
Certification:	Does not supply
Model Number:	DP820 3BSE013228R1

Conditions de paiement et expédition:

Minimum Order Quantity:	1
Prix:	Négociable
Packaging Details:	in box
Delivery Time:	3-5days
Payment Terms:	T/T, Western Union, PAYONEER
Supply Ability:	10

Contact

Description de produit détaillée

Brand:	ABB	Channel Type:	DI
Weight:	0.3kg	Isolation:	Individually galvanic isolated channels
Product Type:	I-O_Module	Product ID:	DP820 3BSE013228R1
RoHS Status:	Following EU Directive 2011/65/EU	Part Number:	DP820 3BSE013228R1

3BSE013228R1 ABB DP820 compteur de pulsations RS-422 module d'alimentation électrique

Définition du DP820 3BSE013228R1

DP820 est un module de comptage d'impulsions à deux canaux pour les émetteurs d'impulsions incrémentielles jusqu'à 1,5 MHz. Chaque canal contient des compteurs et des registres pour la mesure de la position/longueur et de la vitesse/fréquence.Chaque canal fournit trois entrées équilibrées pour la connexion d'un émetteur d'impulsions, une entrée numérique et une sortie numérique. Les émetteurs d'impulsions avec des interfaces RS422, +5 V, +12 V, +24 V et 13 mA peuvent être connectés au DP820.

Informations générales

Numéro de l'article	Le nombre d'émissions de CO2 est déterminé par la méthode suivante:
Le type	Compteur de pouls
Spécification du signal	24 V de courant continu (12 à 32 V de courant continu)
Nombre de chaînes	2
Le HART	Je ne veux pas.
Entreprise d'État	Je ne veux pas.
Réduction des effectifs	Je ne veux pas.
Intégrité élevée	Je ne veux pas.
Sécurité interne	Je ne veux pas.
Mécanique	S800

Données détailléesde DP820 3BSE013228R1

Impédance d'entrée	2Le système d'alimentation est équipé d'un système d'alimentation électrique.
Isolement	Isolé individuellement, commun de canal à canal et de circuit à circuit
Erreur	Erreur de mesure de fréquence maximale Erreur relative Erreur absolue (dérive de température incluse): [320/(MEASTIMEx en ms) ] ppm [(320/(MEASTIMEx en ms) +100] ppm
Limitation du courant	La puissance du capteur peut être limitée par le MTU
Longueur maximale du câble de champ	200 mètres (218 verges)
Voltage d'isolation nominale	50 V
Voltage d'essai diélectrique	500 V de courant alternatif
Dissipation de puissance	2.5 W
Consommation de courant +5 V Modulebus	120 mA
Consommation de courant +24 V Modulebus	0
Consommation de courant + 24 V extérieur	0

Diagnostique

LED frontaux	P ((ulse) X, UP (direction), ST ((robe), DI, SY ((nch), DO, TP (puissance de transmission OK), le tout par canal
Surveillance	Voltage de processus par canal
Indication du statut de la surveillance	Erreur de module, avertissement de module, erreur de canal

Environnement et certificationde DP820 3BSE013228R1

Marquage CE	- Oui, oui.
Sécurité électrique	La valeur de l'échantillon doit être déterminée en tenant compte de l'état de la substance.
Emplacement dangereux	La zone C1 Div 2 cULus, la zone C1 2 cULus, la zone ATEX 2 est définie comme suit:
Certification de la marine	Le nombre d'équipements à transporter
Température, fonctionnement	0 à +55 °C (+32 à +131 °F), les approbations sont délivrées pour une température de +5 à +55 °C
Température et stockage	-40 à +70 °C (-40 à +158 °F)
Niveau de pollution	Niveau 2, CEI 60664-1
Protection contre la corrosion	- Je ne sais pas.04: G3
Humidité relative	5 à 95%, non condensés
Température ambiante maximale	55 °C (131 °F), pour un montage vertical dans un MTU compact à 40 °C (104 °F)
Classe de protection	IP20 selon la CEI 60529
Conditions de fonctionnement mécanique	Le nombre d'unités d'équipement
CEM	La norme EN 61000-6-4 et la norme EN 61000-6-2
Catégories de surtension	Pour les appareils à moteur électrique
Classe d'équipement	Classe I selon la norme IEC 61140; (protégé contre la terre)
Conformité à la directive RoHS	Le présent règlement est obligatoire dans tous ses éléments et directement applicable dans tout État membre.
Conformité aux RAEE	Le présent règlement est obligatoire dans tous ses éléments.

Les dimensions

Largeur	45 mm (1,77 ̊)
Profondeur	102 mm (4,01 ̊), 111 mm (4,37 ̊) y compris le connecteur
Taille	119 mm (4,7 ̊)
Le poids	00,15 kg (0,33 lb)

Caractéristiques et avantagesde DP820 3BSE013228R1

Deux chaînes
Interface pour les niveaux de signal des transducteurs RS422, 5 V, 12 V, 24 V et 13 mA
Mesure simultanée du nombre d'impulsions et de la fréquence
Nombre d'impulsions (longueur/position) par accumulation dans un compteur bidirectionnel de 29 bits
Mesure de fréquence (vitesse) 0,25 Hz - 1,5 MHz

FAQ:

Q: Quelle est la marque du produit?
R: La marque du produit est ABB.
Q: Quel est le numéro de modèle du produit?
R: Le numéro de modèle du produit estLe nombre total d'émissions de CO2 est estimé à:.
Q: Où le produit est-il fabriqué?
R: Le produit est fabriqué en FI.
Q: Quelles sont les modalités de paiement disponibles?
R: Les conditions de paiement disponibles sont T/T, Western Union et PAYONEER.
Q: Quel est le délai de livraison du produit?
R: Le délai de livraison du produit est de 3 à 5 jours.
