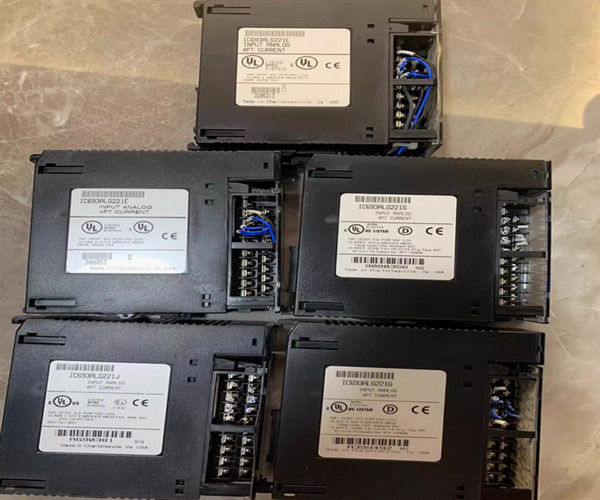

IC693ALG221 GE Fanuc Entrée analogique, courant, 4 canaux

Description du produit IC693ALG221

IC693ALG221 est un module d'entrée de courant analogique avec quatre canaux d'entrée pour le contrôleur logique programmable de la série 90-30.Chacun des canaux de ce contrôleur est capable de convertir un signal d'entrée analogique en un signal numérique selon les besoins de l'application. Deux gammes d'entrée sont disponibles avec une valeur par défaut de 4 à 20 mA avec des données utilisateur mises à l'échelle, de sorte que 4 mA correspond à un nombre de zéro et 20 mA à 32000.Si un jumper est ajouté à la carte terminale I/O, la plage d'entrée est réglée de 0 à 20 mA avec une échelle de données utilisateur mise à l'échelle correspondant à un décompte de 32000 avec chaque décompte de 800 égal à 0,5 mA. Ce module est équipé de deux sauteurs de plage:une pour les canaux 1-2 et une pour les canaux 3-4.

Le module d'entrée IC693ALG221 permet une vitesse de conversion d'une demi-milliseconde pour chacun des canaux avec un taux de mise à jour de deux millisecondes pour l'un des canaux fournis.La vitesse de résolution sur un signal converti est de 12 bits sur l'une ou l'autre plage choisieSi la source actuelle est inversée dans l'entrée, le module produira un mot de données parallèle à l'extrémité inférieure de la plage.

La protection de l'entrée pour l'IC693ALG221 est suffisante pour fonctionner avec une performance réduite jusqu'à 200 V dans les réglages de mode commun.Toutes les connexions de champ nécessitent une bonne qualité tordueUn indicateur LED surveille le fonctionnement de l'alimentation.La source d'alimentation principale spécifique à l'IC693ALG221 est une alimentation PLC alimentée à +24 VDC acheminée par un onduleur pour le module. IC693ALG221 utilise l'alimentation de la sortie +5 VDC pour alimenter le circuit d'isolation.

L'IC693ALG221 est un module d'entrée analogique qui fait partie du système de contrôle logique programmable (PLC) de la série 90-30.Ce module comporte quatre canaux d'entrée., recevant des signaux d'entrée de 0 à 20 mA et de 4 à 20 mA des dispositifs et instruments de terrain.Ce module est équipé d'un convertisseur analogue en numérique interne (ADC) qui permet au PLC de traiter et de conditionner davantage le signal pour une utilisation dans le programme de l'utilisateur.

L'IC693ALG221 a une résolution d'entrée de 12 bits, chaque plage d'entrée ayant une résolution de 4 μA (1 LSB = 4 μA) pour un signal d'entrée de 4 à 20 mA et de 5 μA (1 LSB = 5 μA) pour un signal d'entrée de 0 à 20 mA.Il a une précision absolue de 00,1% à pleine échelle + 0,1% de lecture avec une tension de mode commun de 200 V. En outre, ce module a une linéarité de < 1 bit le moins significatif et une réponse du filtre d'entrée de 325 Hz.

Spécifications techniques de IC693ALG221
