ABB PM866AK02/ PM866K02 Ethernet IO Module ABB Processeur redondant

ABB PM866AK02/ PM866K02 Ethernet IO Module ABB Processeur redondant

La carte du processeur contient le microprocesseur et la mémoire RAM, une horloge en temps réel, des indicateurs LED, un bouton INIT et une interface CompactFlash.

La plaque de base du contrôleur PM866 / PM866A dispose de deux ports Ethernet RJ45 (CN1, CN2) pour la connexion au réseau de contrôle et de deux ports série RJ45 (COM3, COM4).L'un des ports série (COM3) est un port RS-232C avec des signaux de commande du modem, tandis que l'autre port (COM4) est isolé et utilisé pour la connexion d'un outil de configuration.les interfaces de communication et les E/S S800).

Procédures simples de fixation/détachement des rails DIN, en utilisant le mécanisme unique de glissement et de verrouillage.Toutes les plaques de base sont fournies avec une adresse Ethernet unique qui fournit à chaque processeur une identité matérielleL'adresse peut être trouvée sur l'étiquette d'adresse Ethernet attachée à la plaque de base TP830.

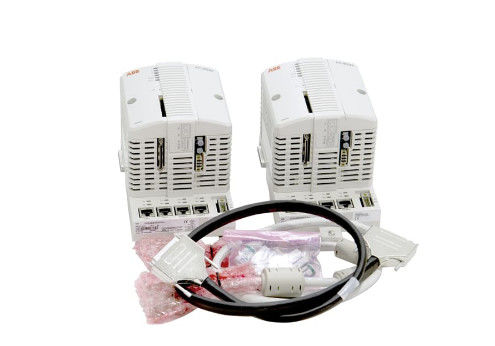

Forfait comprenant:
2 pièces PM866A, CPU
2 pièces TP830, plaque de base, largeur = 115 mm
2 pièces TB807, terminateur de modulebus
1 pièce TK850, câble d'extension CEX-bus
1 pièce TK851, câble RCU-Link
2 piles Batterie pour la mémoire de sauvegarde (4943013-6) 1 pour chaque processeur

• Données détaillées

  Type de processeur	MPC866
  Passez du temps au rouge.	Maximum 10 ms
  Nombre de demandes par responsable du traitement	32
  Nombre de programmes par demande	64
  Nombre de schémas par application	128
  Nombre de tâches par contrôleur	32
  Nombre de cycles différents	32
  Temps de cycle par programme d'application	Jusqu'à 1 ms
  Flash PROM pour le stockage du micrologiciel	4 Mo
  Énergie électrique	Pour les appareils à commande numérique:
  Consommation d'énergie + 24 V type/max	210 / 360 mA
  Dissipation de puissance	5.1 W (8,6 W maximum)
  Entrée de l'état de l'alimentation en redondance	- Oui, oui.
  Batterie de secours intégrée	Lithium, 3,6 V
  Synchronisation de l'horloge	1 ms entre les contrôleurs AC 800M selon le protocole CNCP
  Coque d'événement dans le contrôleur par client OPC	Jusqu'à 3000 événements
  Vitesse de transmission AC 800M au serveur OPC	36 à 86 événements/seconde, 113-143 messages de données/seconde
  Modules de communication sur le bus CEX	12
  Courant d'alimentation sur le bus CEX	Maximum 2,4 A
  Clusters d'E/S sur Modulebus avec CPU non rouge	1 électrique + 7 optique
  Clusters d'E/S sur le Modulebus avec le rouge.	0 électrique + 7 optique
  Capacité d'E/S sur le modulebus	Modules d'entrée/sortie max 96 (un seul PM866) ou 84 (rouge PM866)
  Taux de balayage du modulebus	0 à 100 ms (temps réel en fonction du nombre de modules d'E/S)
  Courant d'alimentation du module électrique	24 V: maximum 1,0 A 5 V: au plus 1,5 A
  Canaux Ethernet	2
  Interface Ethernet	Ethernet (IEEE 802.3), 10 Mbit/s, RJ-45, féminin (8 pôles)
  Protocole réseau de contrôle	Le service de messagerie de fabrication (MMS) et le service de communication entre applications (IAC)
  Réseau de contrôle recommandé	Ethernet commuté de 100 Mbit/s
  Stabilité de l'horloge en temps réel	100 ppm (environ 1 heure par an)
  Interface RS-232C	2 (un général, 1 pour l'outil d'entretien)
  Interface RS-232C (COM3) (non rouge uniquement)	RS-232C, 75-19 200 baud, RJ-45 féminin (8 pôles), non opto isolé, prise en charge complète de RTS-CTS
  Interface RS-232C (COM4) (non rouge uniquement)	RS-232C, 9 600 baud, RJ-45 féminin (8 pôles), opto isolé, pas de support RTS-CTS



  Environnement et certification

  Température, fonctionnement	+5 à +55 °C (+41 à +131 °F)
  Température et stockage	-40 à +70 °C (-40 à +158 °F)
  Changements de température	3 °C/minute selon la norme CEI/EN 61131-2
  Niveau de pollution	Niveau 2 conformément à la norme IEC/EN 61131-2
  Protection contre la corrosion	G3 conforme à l'ISA 71.04
  Humidité relative	5 à 95%, non condensés
  Bruit émis	Le niveau d'éclairage doit être supérieur ou égal à:
  Vibration	10 < f < 50 Hz: amplitude de 0,0375 mm, 50 < f < 150 Hz: accélération de 0,5 g, 5 < f < 500 Hz: accélération de 0,2 g
  Voltage d'isolation nominale	500 V de courant alternatif
  Voltage d'essai diélectrique	50 V
  Classe de protection	IP20 selon la norme EN 60529, CEI 529
  Hauteur	2000 m selon la norme IEC/EN 61131-2
  Émission et immunité	Pour les appareils de traitement des eaux usées
  Conditions environnementales	Produits industriels
  Marquage CE	- Oui, oui.
  Sécurité électrique	La valeur de l'échantillon doit être déterminée en tenant compte de l'état de l'échantillon.
  Emplacement dangereux	UL 60079-15, cULus classe 1, zone 2, AEx nA IIC T4, ExnA IIC T4Gc X
  Certifié ISA Secure	- Oui, oui.
  Certificats pour la marine	DNV-GL (actuellement PM866: ABS, BV, DNV-GL, LR)
  Approbation par le TUV	Je ne veux pas.
  Conformité à la directive RoHS	Pour les appareils à moteur:2012
  Conformité aux RAEE	Le présent règlement est obligatoire dans tous ses éléments.





  Les dimensions

  Largeur	119 mm (4.7 pouces)
  Taille	186 mm (7,3 pouces)
  Profondeur	135 mm (5,3 pouces)
  Poids (y compris la base)	Le produit doit être présenté sous forme d'une couche d'huile de lin.
