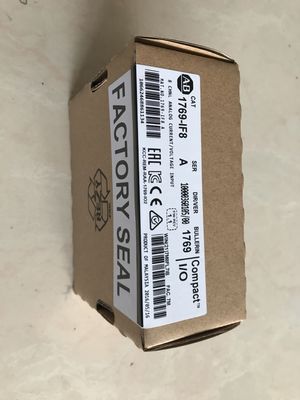

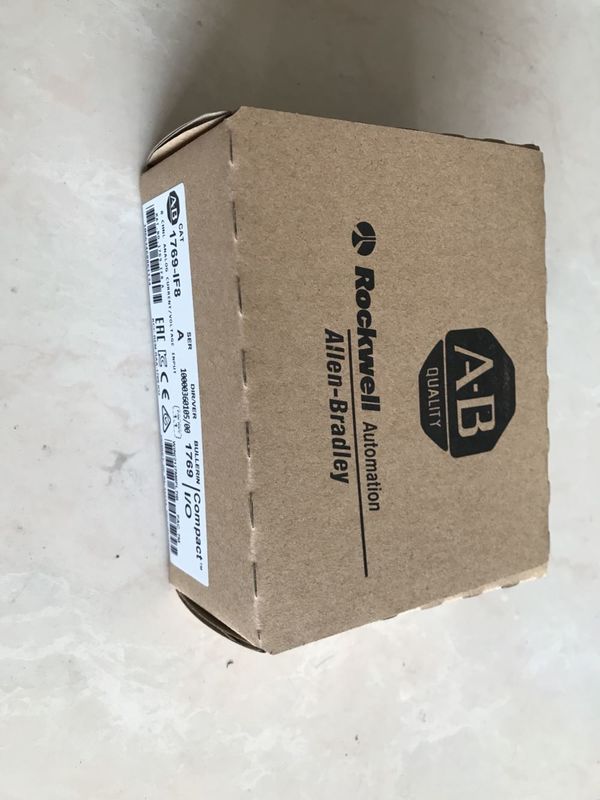

Description du produit: 1769-IF8 A

• 8 canaux d'entrée analogiques: Le module fournit 8 canaux d'entrée individuels, chacun capable de gérer soittensionouactuelsignaux.

• Types de signaux d'entrée:

  • Entrées de tension: Le module peut accepter une gamme de signaux de tension, généralement de0–10 Vou±10V.
  • Entrées de courant: Il peut également accepter4 à 20 mAles boucles de courant, qui sont standard dans de nombreuses applications industrielles pour les capteurs qui transmettent des données de mesure telles que la température, la pression ou le débit.

• Conversion haute résolution: Le module proposeRésolution 16 bits, qui permet des mesures précises et une haute fidélité dans la conversion de données analogiques en signaux numériques.

• Configuration des canaux: Chaque canal d'entrée est configurable individuellement pour soittensionouactuel, permettant une flexibilité en fonction des besoins du capteur ou de l'appareil connecté.

• Large plage d'entrée: Le 1769-IF8 prend en charge de larges plages d'entrée pour les signaux de tension et de courant, vous permettant de connecter une variété de capteurs et d'appareils analogiques directement au module.

• Haute précision: Le module fournit généralement une précision de±0,1%ou mieux, garantissant des mesures de signaux analogiques fiables et précises pour votre système de contrôle.

• Taux d'échantillonnage des données: Le module échantillonne les signaux analogiques à une vitesse rapide, généralement autour de1 à 2 millisecondes par canal, ce qui le rend adapté aux processus dynamiques et en évolution rapide.

• Sortie de signal numérique: Une fois les signaux analogiques convertis, les données traitées sont mises à la disposition duCompactLogixouMicroLogixcontrôleur pour un traitement logique, un contrôle ou une surveillance ultérieurs.

• Communication du fond de panier: Le module communique directement avec leCompactLogixouMicroLogixcontrôleur via le fond de panier, ce qui rend l'intégration avec ces systèmes facile et transparente.

• Montage flexible et conception compacte: Le module est conçu pour s'insérer dans lesérie 1769de systèmes d'E/S modulaires, qui vous permet d'ajouter ou de supprimer des modules à un système en fonction des besoins de votre application. Sa taille compacte le rend idéal pour les installations limitées en espace.

• Indicateurs de diagnostic et d'état: Le module dispose de LED intégrées qui fournissent des informations sur l'état de l'alimentation, de l'état des canaux et des indications de panne, facilitant ainsi le dépannage et la maintenance.

• Isolement: Les canaux d'entrée analogiques sontisolédu système, protégeant les composants électroniques sensibles du bruit électrique, des pointes et d'autres perturbations qui pourraient compromettre la précision des mesures.

Caractéristiques : 1769-IF8 A.

• 8 canaux d'entrée analogiques:

  • Fournit 8 canaux individuels pour mesurer les signaux analogiques, permettant la connexion de jusqu'à 8 capteurs ou appareils simultanément.

• Prend en charge les entrées de tension et de courant:

  • Plage d'entrée de tension: Accepte des signaux tels que 0-10 V ou ± 10 V, ce qui le rend compatible avec une variété d'appareils analogiques.
  • Plage d'entrée actuelle: Prend en charge les boucles de courant 4-20 mA, couramment utilisées pour les capteurs industriels tels que les transducteurs de pression, les débitmètres et les capteurs de température.

• Résolution 16 bits:

  • Offre une conversion analogique-numérique 16 bits haute résolution, fournissant des mesures exactes et précises.

• Configurable par canal:

  • Chacun des 8 canaux peut être configuré indépendamment pourtensionouactuelentrées, offrant une flexibilité pour différents types d'appareils analogiques.

• Large plage d'entrée:

  • Prend en charge une large gamme de types de signaux analogiques et de plages d'entrée pour la tension (0 à 10 V, ± 10 V) et le courant (4 à 20 mA), adaptée à la plupart des capteurs industriels.

• Haute précision:

  • Le module offre une précision de mesure élevée, généralement dans±0,1%de la gamme à grande échelle, garantissant une conversion fiable des données.

• Échantillonnage rapide des données:

  • Taux d'échantillonnageest généralement de 1 à 2 millisecondes par canal, ce qui permet une acquisition rapide des données pour les signaux dynamiques ou à évolution rapide.

• Canaux isolés:

  • Les canaux d'entrée sont électriquement isolés les uns des autres et du système, protégeant le module et le contrôleur du bruit électrique, des surtensions et autres perturbations.

• Conception compacte:

  • Le module fait partie duSystème d'E/S série 1769, conçu pour une intégration facile avecCompactLogixetMicroLogixcontrôleurs. Sa taille compacte permet des installations peu encombrantes dans des panneaux de commande ou des armoires.

• Communication du fond de panier:

  • Le 1769-IF8 communique avec leCompactLogixouMicroLogixcontrôleur via lefond de panier, facilitant une intégration et une configuration simples au sein du système.

• LED de diagnostic:

  • LED d'étatpour chaque canal et l'état général du module afin d'indiquer rapidement l'état de fonctionnement du système et de faciliter le dépannage. Les indicateurs indiquent l’alimentation, la communication et l’état des entrées.

• Surveillance de l'état et diagnostics:

  • Le module proposeretour d'information diagnostiquetels que la détection de circuit ouvert, les dépassements de dépassement, les dépassements inférieurs et les défauts matériels, ce qui facilite le dépannage pendant le fonctionnement.

• Exigences d'alimentation:

  • Fonctionne généralement à24 V CC, ce qui est courant dans les systèmes d'automatisation industrielle. La consommation actuelle du module dépendra du nombre de canaux actifs.

• Protection de l'environnement:

  • Le module est conçu pour être utilisé dans des environnements industriels, offrant une résistance aux vibrations, aux chocs et aux températures extrêmes pouvant être rencontrées dans les installations en usine ou sur le terrain.

• Configuration facile via Studio 5000:

  • Le module est facilement configuré et programmé à l'aide deStudio 5000 (ou RSLogix 5000)logiciel, où vous pouvez définir les paramètres des canaux, la mise à l'échelle et les conditions d'alarme.

Paramètres techniques: 1769-IF8 A

Applications : 1769-IF8 A

• Mesure et contrôle de la température:
  • Utilisé pour connecter des capteurs de température (par exemple, des RTD ou des thermocouples) qui émettent des signaux analogiques (4-20 mA ou 0-10 V) à unCompactLogixouMicroLogixsystème de surveillance et de contrôle des températures de processus dans des industries telles que la transformation des aliments, les produits pharmaceutiques ou la fabrication de produits chimiques.
• Surveillance de la pression:
  • Idéal pour l'interface avec des transducteurs de pression qui émettent des signaux analogiques. Le1769-IF8peut numériser les relevés de pression pour le contrôle et la surveillance de systèmes tels que des chaudières, des pompes, des compresseurs et des systèmes hydrauliques.
• Mesure de débit:
  • Utilisé dans des applications telles que le traitement de l'eau, les usines pétrolières, gazières et chimiques, oùdébitmètresémettre des signaux analogiques. Le module aide à mesurer et à contrôler en continu les débits de fluides.
• Détection de niveau:
  • Pour le contrôle du niveau de liquide dans les réservoirs, silos et autres conteneurs de stockage. Le module se connecte à des capteurs de niveau qui fournissent des signaux analogiques pour surveiller les niveaux de remplissage dans les processus industriels.

2.Automatisation d'usine

• Surveillance des machines:
  • Dans les environnements de fabrication automatisés, le 1769-IF8 peut s'interfacer avec des capteurs (par exemple, des capteurs de vibration, de déplacement ou de couple) qui fournissent des signaux analogiques pour surveiller l'état de la machine, garantissant des performances optimales et détectant les pannes potentielles avant qu'elles ne se produisent.
• Contrôle de position:
  • Utilisé pour surveiller la position des actionneurs, des vérins hydrauliques ou des moteurs en traitant les signaux analogiques provenant de capteurs de position (potentiomètres ou LVDT), courants dans les applications nécessitant un positionnement précis telles que la robotique ou les machines CNC.
• Surveillance de la vitesse du moteur:
  • Le 1769-IF8 peut s'interfacer avec des capteurs de vitesse (par exemple, des tachymètres ou des encodeurs avec sorties analogiques) pour surveiller la vitesse des moteurs ou des convoyeurs dans les chaînes d'assemblage automatisées ou les systèmes de production.

3.Gestion et surveillance de l'énergie

• Mesure de puissance:
  • Utilisé dans les systèmes de gestion de l'énergie pour s'interfacer avec des compteurs d'énergie qui émettent des signaux analogiques représentant des paramètres tels que la tension, le courant, la consommation électrique et la consommation d'énergie. Ces données peuvent être utilisées pour la surveillance en temps réel, l'équilibrage de charge et l'optimisation de la consommation d'énergie dans les installations.
• Surveillance des sous-stations:
  • Le module peut collecter des données à partir des sorties analogiques des appareils utilisés dans les sous-stations électriques (par exemple, transformateurs, disjoncteurs et régulateurs de tension) pour surveiller les paramètres électriques critiques, garantissant ainsi que la distribution d'énergie reste stable et fiable.
• Gestion de l'énergie des bâtiments:
  • Pour contrôler et surveiller la consommation d'énergie dans les bâtiments, y compris les systèmes CVC, le contrôle de l'éclairage et la surveillance des conditions environnementales (par exemple, humidité, température). Le 1769-IF8 permet l'intégration avec divers capteurs d'automatisation des bâtiments.

4.Surveillance environnementale

• Surveillance de la qualité de l'eau:
  • Dans les usines de traitement de l'eau, le 1769-IF8 peut être utilisé comme interface avec des capteurs qui mesurent des paramètres tels que le pH, la turbidité, les niveaux de chlore ou l'oxygène dissous. Ces capteurs émettent généralement un signal analogique qui est transmis au module pour une surveillance et un contrôle continus des processus de traitement de l'eau.
• Surveillance de la qualité de l'air:
  • Utilisé pour s'interfacer avec des capteurs de qualité de l'air qui détectent des polluants tels que le dioxyde de carbone (CO2), les oxydes d'azote (NOx) ou les particules. Les données de ces capteurs peuvent être utilisées pour surveiller la qualité de l'air dans les environnements industriels ou urbains, contribuant ainsi à respecter les normes réglementaires et à garantir la sécurité des travailleurs.
• Surveillance de l'humidité du sol:
  • Dans les applications agricoles, le 1769-IF8 peut collecter des données provenant de capteurs d'humidité du sol qui émettent des signaux analogiques, contribuant ainsi à optimiser les systèmes d'irrigation et l'utilisation de l'eau dans les opérations agricoles.

Personnalisation: 1769-IF8 A

• Personnalisation au niveau du canal: Le1769-IF8permet de configurer chacun de ses8 canaux d'entréeindépendamment. Cela signifie que pour chaque canal, vous pouvez choisir si l'entrée sera unsignal de tension(par exemple, 0-10 V ou ±10 V) ou unsignal actuel(par exemple, 4-20 mA).
  • Par exemple, vous pourriez configurer les canaux 1 à 4 pourentrées de tension(mesure de la température ou de la pression), tandis que les canaux 5 à 8 sont réglés pourentrées de courant(mesure de débit ou de concentration chimique).
• Ce niveau de personnalisation rend le 1769-IF8 très flexible et adaptable à une variété de capteurs analogiques dans un seul système.

2.Mise à l'échelle et calibrage:

• Mise à l'échelle des signaux d'entrée: Une fois le module configuré pour le type d'entrée approprié, vous pouvezéchelleles valeurs d'entrée brutes pour correspondre aux unités techniques (par exemple, degrés Celsius, psi ou litres par minute). LeAtelier 5000ouRSLogix 5000un logiciel de programmation vous permet de configurer lemise à l'échelle des entréesen fonction de la plage du capteur et de la plage de sortie souhaitée.
  • Exemple: Si vous utilisez un capteur de température avec une sortie 4-20 mA qui correspond à une plage de 0 à 100 °C, vous pouvez mettre à l'échelle l'entrée 4-20 mA pour produire une valeur de 0 à 100 °C dans votre système, rendant les données beaucoup plus utile pour le contrôle et la surveillance.
• Étalonnage: Bien que le 1769-IF8 n'offre pas d'étalonnage automatique du capteur, vous pouvez configurer manuellementétalonnagefacteurs dans la logique du contrôleur pour ajuster les lectures, tenir compte de la dérive du capteur ou garantir que les données correspondent avec précision aux mesures physiques réelles.

3.Personnalisation du diagnostic et de la surveillance des défauts:

• Paramètres de seuil pour les alarmes: Vous pouvez configurerseuils d'alarmepour les canaux individuels en fonction des valeurs d'entrée mises à l'échelle. Par exemple, vous pouvez configurer une alarme qui se déclenchera si un capteur de température dépasse un certain seuil (par exemple, au-dessus de 85°C) ou si un débitmètre tombe en dessous d'un niveau critique (par exemple, en dessous de 10 litres/min).
  • Cette personnalisation peut contribuer à fournir une surveillance proactive du système et à alerter les opérateurs des problèmes potentiels avant qu'ils ne deviennent critiques.
• Gestion des défauts: Le1769-IF8fournit des capacités de diagnostic telles quedétection de circuit ouvert(pour les entrées courant),hors plage/sous plagedétection, etdéfauts de canal. Vous pouvez configurer une logique au sein de l'automate pour gérer ces défauts de différentes manières, notamment en enregistrant les erreurs, en déclenchant des alarmes ou en exécutant des arrêts de sécurité.

4.Filtrage d'entrée et réduction du bruit:

• Paramètres de filtre: Certaines applications peuvent nécessiter que les signaux analogiques soient filtrés pour lisser le bruit ou les fluctuations haute fréquence. Alors que le1769-IF8n'a pas d'options de filtre intégrées, vous pouvez implémenterfiltrage logicieldans votre code PLC (en utilisant des techniques de moyenne ou des filtres passe-bas) pour réduire le bruit des signaux des capteurs.
• Lisser le signal: Pour les signaux provenant de capteurs qui subissent des fluctuations ou des pics rapides (par exemple, provenant de pompes ou de moteurs), vous pouvez configurer une logique personnalisée dans leAtelier 5000pour faire la moyenne ou lisser les valeurs d'entrée au fil du temps. Cela permet de garantir des décisions de contrôle plus stables basées sur l'entrée analogique.

5.Mise à l'échelle vers des unités personnalisées:

• Le 1769-IF8 vous permet designaux d'entrée à l'échelleaux unités d'ingénierie personnalisées qui sont significatives pour votre application. Par exemple, au lieu de recevoir des données brutes de 0 à 10 V pour un capteur de température, vous pouvez adapter le signal àdegrés FahrenheitouCelsius.
  • DansAtelier 5000, vous pouvez définir les valeurs d'échelle pour convertir les données d'entrée brutes en unités telles quedegrés,pression (psi),humidité (% HR),débit (L/min), etc.
• Exemple: Si un capteur de pression produit 0 à 10 V pour une plage de 0 à 100 psi, vous pouvez adapter cette entrée de tension de 0 à 10 V en0 à 100 livres par pouce carréà l'aide d'une fonction de mise à l'échelle définie par l'utilisateur.

6.Enregistrement et archivage des données:

• Bien que cela ne soit pas directement fonction du1769-IF8module lui-même, vous pouvez utiliser les entrées du module pourenregistrer les donnéesdans votreAPIpuis stockez ces données dans des bases de données, des systèmes de contrôle ou des systèmes basés sur le cloud pour une analyse plus approfondie. Vous pouvez stocker des valeurs brutes ou mises à l'échelle à intervalles réguliers et les utiliser à des fins d'analyse des tendances, de création de rapports et de dépannage.

7.Configuration de communication avancée:

• Alors que le1769-IF8communique avec leCompactLogixouMicroLogixsystème via lefond de panier(et n'est pas conçu pour la communication à distance), vous pouvez personnaliser la façon dont il s'intègre dans votre système de contrôle global. Vous pouvez configurer :
  • Calendrier et planification des communicationspour optimiser l'échange de données entre le contrôleur et le module d'E/S.
  • Stratégies de redondance ou de basculementen utilisant plusieurs modules 1769-IF8 dans une configuration d'E/S distribuées pour garantir la disponibilité des données même en cas de panne matérielle.

8.Indicateurs de défaut/état personnalisés via le logiciel:

• Le 1769-IF8 fournit des LED d'état physique pour lemoduleetcanaux individuels, mais vous pouvez personnaliser davantagerapport d'étatau sein de votre logiciel.
  • Vous pouvez mettre en œuvre descodes d'erreurouindicateurs d'étaten fonction de conditions spécifiques telles qu'un dépassement supérieur, un dépassement inférieur ou une perte de signal, et celles-ci peuvent être affichées sur les panneaux de commande ou envoyées aux systèmes de surveillance.

9.Stratégies de redondance et de sauvegarde:

• Bien que le 1769-IF8 ne dispose pas de fonctionnalités de redondance ou de sauvegarde intégrées, vous pouvez implémenterredondanceau niveau du système de contrôle, tels que :
  • Configurations à double processeurouconfigurations de secours automatiqueavec des systèmes d'E/S redondants.
  • Sauvegarde logicielle des données critiques en cas de panne de module ou de système, y compris l'utilisation de modules d'E/S secondaires qui pourraient prendre le contrôle en cas de panne.

10.Programmation personnalisée avancée:

• Dans votreProgrammation automate, vous pouvez créerlogique personnaliséebasé sur les entrées analogiques pour piloter des actions de contrôle spécifiques. Par exemple:
  • CréationBoucles PIDpour un contrôle précis de processus comme la température ou la pression.
  • Actions conditionnellesen fonction des valeurs d'entrée (par exemple, allumer une pompe si la pression tombe en dessous d'un seuil).
  • Systèmes de contrôle de lotsqui s'appuient sur des mesures analogiques précises pour les décisions de processus.

11.Routines d'étalonnage personnalisées:

• Vous pouvez mettre en œuvreroutines d'étalonnagedans votre programme PLC pour vérifier et ajuster périodiquement les entrées afin de garantir qu'elles sont conformes aux mesures physiques. Cela pourrait être utile dans les applications nécessitant une haute précision sur de longues périodes.
