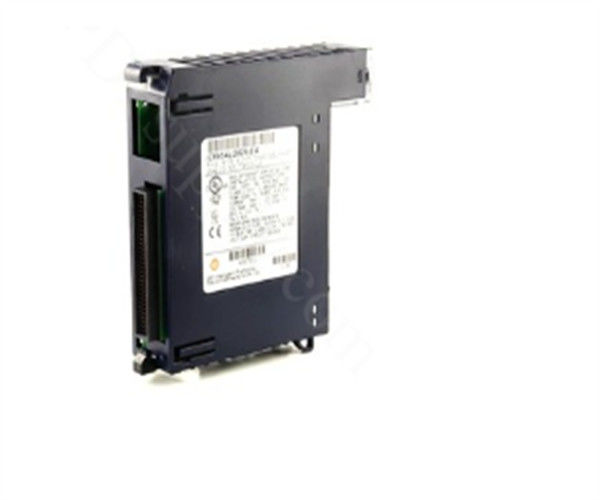

IC695ALG626 GE Fanuc Entrée analogique HART Module d'automatisation d'Emerson

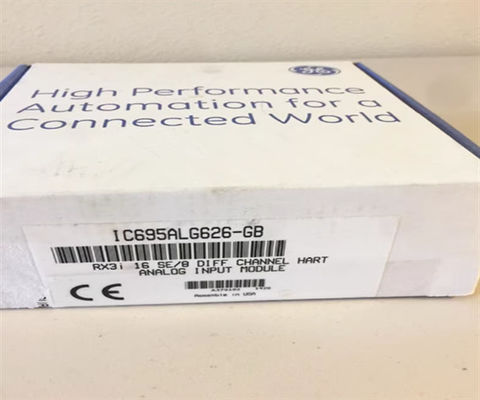

Description du produit  Le produit doit être présenté dans un emballage.

L'IC695ALG626 est un module d'entrée analogique de type Highway Adressable Remote Transducer (HART) 5.0 de la plateforme PACSystem RX3i.Ce module est précédemment fabriqué par GE Intelligent Platform (GE IP) qui a récemment été acquis par Emerson AutomationCe module est principalement utilisé pour l'interface avec les instruments de terrain analogiques qui mesurent les variables de traitement et transmettent la mesure à l'élément récepteur tel que l'IC695ALG626 pour le traitement.Avec ça., l'IC695ALG626 peut être utilisé avec des instruments de terrain qui fournissent des signaux de courant de 0 à 20mA, de 4 à 20mA, ± 20mA et des signaux de tension de ±10V, de 0 à 10V, ±5V, de 0 à 5V, de 1 à 5V.L'IC695ALG626 est capable de fournir seize (16) canaux d'entrée s'il est configuré pour les entrées à extrémité unique et huit (8) entrées pour le câblage différentielAvec le support du protocole HART, chaque canal peut être communiqué avec un communicateur HART externe pour accéder non seulement à la lecture mais également à d'autres paramètres HART.Le IC695ALG626 est livré avec un indicateur d'état LED tel que le module OK, État du champ et LED TB. La LED Module OK est utilisée pour indiquer un module correctement configuré lorsque la LED est éclairée en vert massif; avec erreur si elle clignote lentement en vert ou en ambrée;Module non correctement configuré en cas de clignotement rapideLa LED d'état de champ s'allume en vert massif indiquant l'absence de défaut sur les canaux activés et la présence d'un bloc terminal;Une lumière jaune indique qu'un canal du module est en mauvais état et une LED éteinte indique un bloc terminal déconnecté ou mal installé. La LED TB s'allume en rouge lorsque le bloc terminal n'est pas connecté; en vert lorsque le bloc terminal est connecté et éteinte si aucune alimentation en arrière-plan n'est présente.

Le module GE Fanuc IC695ALG626 est un module d'entrée analogique avec les capacités de communication HART ou Highway Adressable Remote Transducer version 5.0 sur chaque canal et 4 modems HART internes.Ce module offre 8 canaux d'entrée différentiels et 16 canaux d'entrée à extrémité uniqueLe module d'entrée analogique GE Fanuc IC695ALG626 a une plage de tension de +/-10 Volts CC, 0 à 10 Volts CC, +/-5 Volts CC, 0 à 5 Volts CC ou 1 à 5 Volts CC.La plage de configuration actuelle des canaux d'entrée peut être de 0 à 20 milliampèresLe module d'entrée analogique GE Fanuc IC695ALG626 doit être configuré pour une plage de courant comprise entre 4 et 20 milliampères si les canaux utilisent des communications HART.Le module d'entrée analogique GE Fanuc IC695ALG626 avec communication HART est installé dans le plan arrière universel du PLC RX3i PacSystemL'unité permet d'insérer ou de retirer le module d'un plan arrière universel dans le RX3i PacSystem lorsqu'il est toujours connecté à l'alimentation.Le module est entièrement configurable par logiciel sans utiliser de jumpers de module.Il dispose d'une mémoire flash pour supporter les améliorations, d'un détecteur pour le retrait et l'insertion de blocs terminaux, de détection de circuit ouvert pour une plage de courant comprise entre 4 et 20 milliampères à tous les niveaux de tension,et auto-étalonnage au démarrageIl prend également en charge la surveillance des erreurs embarquées, les alarmes de changement de taux négatif et positif, les décalages configurables et l'échelle pour chaque canal, ainsi que les alarmes basse, haute, basse et basse,détection et enregistrement d'alarme à haute fréquence sélectionnables sur chaque canalLe module nécessite une plage de température de -40 à 185 degrés Fahrenheit pour le stockage et une plage de température de 32 à 140 degrés Fahrenheit pour le fonctionnement.

L'IC695ALG626 est un contrôleur d'automatisation programmable PACSystem RX3i (PAC) module d'entrée analogique non isolé anciennement fabriqué par GE Intelligent Platforms (GE IP) maintenant sous Emerson Automation.Ce module dispose de seize (16) entrées à extrémité unique ou de huit (8) canaux d'entrée différentiels compatibles de 0 à 20 mA, 4 à 20 mA, ± 20 mA de signaux de courant et ± 10 V, 0 à 10 V, ± 5 V, 0 à 5 V, 1 à 5 V de signaux de tension. Ce module est installé sur un fond universel RX3i et a une résolution de conversion ADC de 24 bits.Chaque canal de ce module fournit HART 5.0 capacité de communication.
