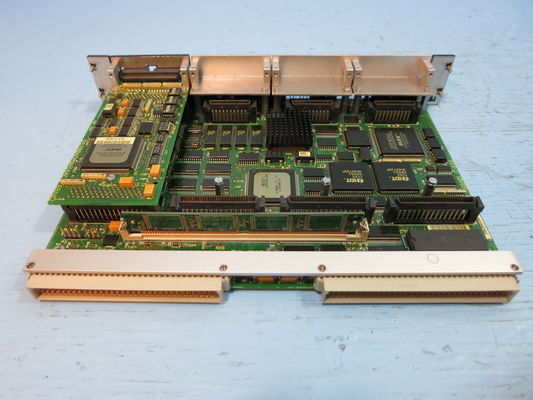

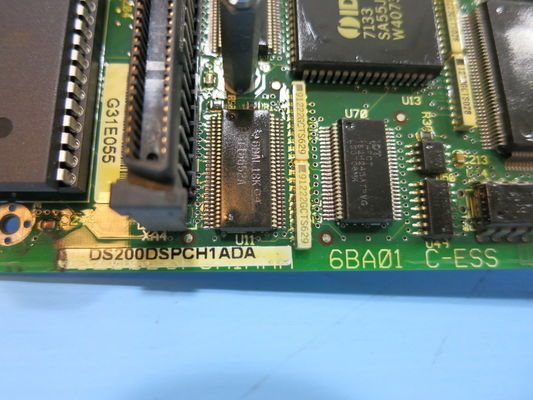

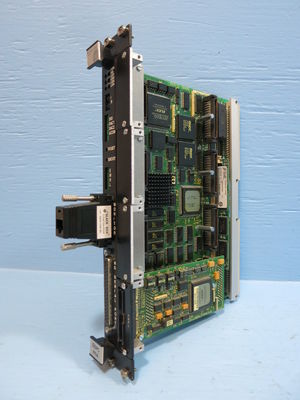

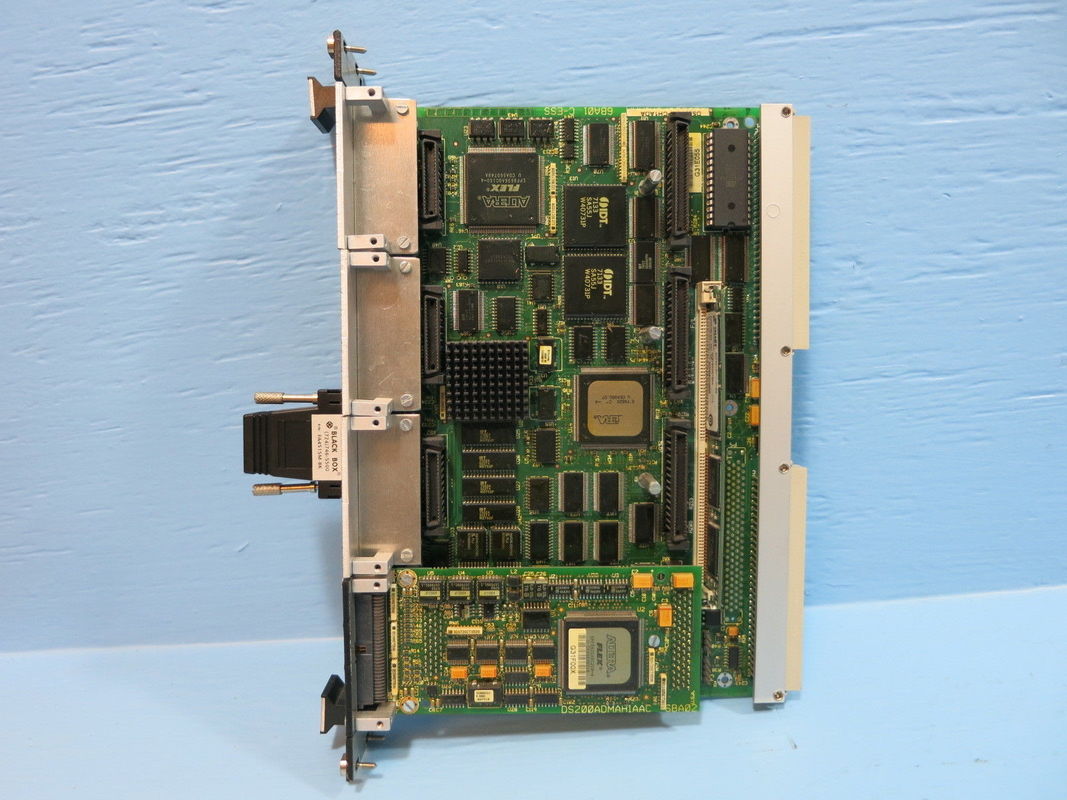

Panneau d'interface auxiliaire DS200DSPCH1ADA de General Electric

Description du produit : DS200DSPCH1ADA

1. Structure et conception globales
   • Le DS200DSPCH1ADA de GE est une carte de commande bien conçue avec une disposition physique soigneusement pensée. Sa structure multi-cartes, composée de sous-cartes installées à la fois parallèlement et perpendiculairement à la surface de la carte principale, est conçue pour optimiser le traitement du signal. La sous-carte perpendiculaire joue un rôle crucial dans le conditionnement du signal, y compris des fonctions telles que la mise à l'échelle, la mise en mémoire tampon, l'isolation et la régulation. Cette configuration garantit que le processeur de signal numérique de la carte principale peut accéder et utiliser les signaux avec une précision et une fiabilité élevées.
   • Le boîtier de la carte est conçu pour s'adapter aux systèmes de rack standard. Il dispose d'un panneau avant avec une gamme d'interfaces d'E/S (entrée/sortie) et d'indicateurs LED (diode électroluminescente). Ces interfaces d'E/S fournissent des connexions à des périphériques externes tels que des capteurs et des actionneurs, tandis que les indicateurs LED offrent des indications visuelles sur l'état de fonctionnement de la carte, telles que l'indication de mise sous tension, les signaux d'erreur ou l'état de communication. La présence d'un bouton de réinitialisation sur le panneau avant permet une réinitialisation facile du système en cas d'erreurs ou à des fins de maintenance. De plus, deux vis de montage à l'avant garantissent une installation sécurisée de la carte dans le système de rack.
2. Détails des composants
   • Processeur et composants hautes performances
     • Au cœur du DS200DSPCH1ADA se trouve un processeur Motorola PowerPC 750 GX. Ce processeur est un élément clé qui fournit la puissance de calcul requise pour gérer des algorithmes de contrôle complexes et des tâches de traitement de données. Le PowerPC 750 GX est connu pour ses capacités hautes performances, notamment l'exécution efficace des instructions et la gestion des données. Il permet à la carte de traiter de grandes quantités de données provenant de sources multiples sur une courte période de temps, ce qui la rend adaptée aux applications de contrôle en temps réel telles que le contrôle de turbine.
     • En plus du processeur, la carte est équipée d'autres composants hautes performances. Il s'agit notamment de puces de mémoire à haute vitesse, telles que la SDRAM DDR (Double Data Rate) (Synchronous Dynamic Random - Access Memory), qui fournissent le stockage nécessaire pour le code et les données du programme. L'utilisation d'une telle mémoire permet un accès et un stockage rapides des informations, garantissant ainsi le bon fonctionnement des algorithmes de contrôle et des fonctions de traitement des données. Il existe également diverses puces de support, telles que des générateurs d'horloge, des puces de gestion de l'alimentation et des puces d'interface de bus, qui fonctionnent ensemble pour assurer le bon fonctionnement de l'ensemble du système.
3. Circuits et voies de signaux
   • Les circuits du DS200DSPCH1ADA sont conçus pour gérer une grande variété de signaux numériques et analogiques. Les chemins des signaux numériques sont soigneusement acheminés pour minimiser les interférences du signal et garantir l'intégrité des données. La carte utilise probablement des techniques avancées de conception de PCB (Printed Circuit Board), telles que le routage différentiel par paire pour les signaux numériques à grande vitesse et une mise à la terre et un blindage appropriés pour réduire les interférences électromagnétiques.
   • Pour les signaux analogiques, les circuits comprennent des composants d'amplification, de filtrage et de conversion. Les circuits de conversion analogique-numérique (ADC) et numérique-analogique (DAC) sont calibrés avec précision pour fournir une représentation précise des grandeurs physiques mesurées ou contrôlées. Par exemple, dans une application de contrôle de turbine, les circuits ADC convertissent les signaux analogiques des capteurs de température, de pression et de vibration en valeurs numériques qui peuvent être traitées par le processeur de signal numérique. Les circuits DAC, quant à eux, convertissent la sortie numérique du processeur en signaux analogiques pour piloter des actionneurs tels que des vannes ou des moteurs.
4. Alimentation et consommation
   • La carte fonctionne sur une alimentation de 5 Vdc (tension à courant continu). Cette alimentation à tension relativement basse est un choix courant dans les systèmes électroniques car elle offre un équilibre entre l'efficacité énergétique et la sécurité des composants. La consommation électrique du DS200DSPCH1ADA est d'environ 5 W. Ce niveau de consommation d'énergie est un facteur important à prendre en compte lors de la conception du système d'alimentation global pour une configuration de contrôle industriel. Cela indique que la carte nécessite une source d'alimentation stable et adéquate pour fonctionner correctement, et a également des implications sur les exigences de dissipation thermique. Compte tenu de ses caractéristiques de consommation d'énergie, des mécanismes de refroidissement appropriés peuvent devoir être mis en place pour garantir que la carte fonctionne dans sa plage de température spécifiée.

Caractéristiques : DS200DSPCH1ADA

• • Processeur puissant - Performances pilotées
    • Le processeur Motorola PowerPC 750 GX au cœur du DS200DSPCH1ADA permet un traitement rapide et efficace d'algorithmes de contrôle complexes. Il peut gérer un volume élevé de données en temps réel, ce qui le rend adapté aux applications qui exigent des réponses rapides, telles que le contrôle des turbines dans les centrales de production d'électricité. Par exemple, dans un système de contrôle de turbine à gaz, il peut traiter les données de plusieurs capteurs (tels que des capteurs de température, de pression et de débit) et exécuter des algorithmes de contrôle pour ajuster le taux d'injection de carburant et la vitesse de la turbine en quelques millisecondes, garantissant ainsi des performances et une énergie optimales. efficacité.
    • L'architecture du processeur permet un traitement parallèle et multitâche. Cela signifie qu'il peut gérer simultanément différentes boucles de contrôle et tâches de traitement de données. Dans un environnement de contrôle de processus industriel, il peut gérer simultanément le contrôle de la vitesse, de la température et des vibrations d'une turbine, sans sacrifier la précision ou la rapidité d'aucune de ces fonctions.
• Traitement et conditionnement avancés du signal
  • Conversion analogique-numérique et numérique-analogique de précision
    • La carte comprend des convertisseurs analogique-numérique (ADC) et des convertisseurs numérique-analogique (DAC) de haute qualité. Les CAN peuvent convertir une large gamme de signaux analogiques provenant de capteurs avec une grande précision. Par exemple, dans une application de détection de température, il peut convertir les petites variations de tension d'un thermocouple en valeurs numériques avec une résolution qui permet une mesure précise de la température jusqu'à une fraction de degré Celsius. Les DAC, quant à eux, peuvent générer des signaux de sortie analogiques précis pour contrôler les actionneurs. Dans une application de contrôle de vanne, il peut produire un signal de tension calibré avec précision pour ajuster l'ouverture d'une vanne pneumatique ou hydraulique.
    • Conditionnement du signal pour une précision améliorée
      • Le circuit de conditionnement du signal du DS200DSPCH1ADA fournit des fonctions telles que l'amplification, le filtrage et l'isolation. L'amplification est cruciale pour amplifier les signaux faibles provenant des capteurs jusqu'à un niveau pouvant être traité avec précision. Par exemple, un signal de vibration de petite amplitude provenant d'une turbine peut être amplifié à un niveau adapté à l'ADC. Le filtrage aide à éliminer les bruits et interférences indésirables des signaux analogiques et numériques. Cela garantit que les données traitées par la carte sont de haute qualité et exemptes d'artefacts susceptibles de conduire à des décisions de contrôle incorrectes. Les circuits d'isolation protègent les composants sensibles de la carte contre les surtensions électriques et les interférences provenant de sources externes, améliorant ainsi la fiabilité globale du système.
• Communication et connectivité robustes
  • Plusieurs interfaces de communication
    • Le DS200DSPCH1ADA est équipé d'une variété d'interfaces de communication pour se connecter à d'autres composants du système de contrôle industriel. Il prend probablement en charge les protocoles de communication série standard tels que RS-232 et RS-485. RS-232 peut être utilisé pour la configuration et le débogage locaux, permettant aux techniciens de connecter un ordinateur portable ou d'autres appareils portables à la carte pour la configuration et le dépannage. Le RS-485, quant à lui, permet une communication multi-appareils sur de plus longues distances et de manière plus robuste. Cela le rend adapté à la connexion à un réseau de capteurs et d'actionneurs dans un environnement industriel à grande échelle.
    • Il peut également prendre en charge la communication Ethernet, qui offre des capacités de transfert de données à haut débit. Ethernet permet à la carte de se connecter à un réseau local (LAN) ou à un réseau étendu (WAN), facilitant ainsi la surveillance et le contrôle à distance. Par exemple, dans une centrale électrique, les opérateurs peuvent accéder à distance aux données de la turbine contrôlée par DS200DSPCH1ADA via une connexion Ethernet et effectuer des ajustements aux paramètres de contrôle depuis une salle de contrôle centrale.
  • Connectivité inter-cartes et système
    • Grâce à ses deux connecteurs de fond de panier, la carte peut facilement s'interfacer avec d'autres cartes du système de contrôle. Cela permet une intégration transparente dans une architecture de contrôle plus large, telle qu'un système de contrôle Mark V Speedtronic. Les connecteurs assurent un transfert de données fiable entre différents composants, permettant une conception de système modulaire et extensible. Par exemple, des cartes d'E/S supplémentaires ou des modules de communication peuvent être connectés au DS200DSPCH1ADA via les connecteurs du fond de panier pour étendre les fonctionnalités de l'ensemble du système.
• Fonctionnalités de fiabilité et de redondance
  • Défaut - Conception tolérante
    • Le DS200DSPCH1ADA est conçu dans un souci de tolérance aux pannes. Il intègre des fonctions d'autodiagnostic capables de détecter des erreurs telles que des pannes de composants, une surchauffe ou des niveaux de signal incorrects. Par exemple, si une puce mémoire commence à mal fonctionner, la routine d'autodiagnostic peut identifier le problème et déclencher une alarme ou prendre des mesures correctives, comme passer à une zone de mémoire de sauvegarde si disponible. La carte peut également surveiller l'état de ses interfaces de communication et de ses composants de traitement du signal pour garantir un fonctionnement fiable.
    • Options de redondance
      • Dans les applications critiques, la carte peut prendre en charge des fonctionnalités de redondance. Cela pourrait impliquer des entrées d'alimentation redondantes, où si une source d'alimentation tombe en panne, l'autre peut prendre le relais pour maintenir la carte en marche. De plus, il peut y avoir des options pour des chemins de communication redondants ou des unités de traitement en double pour garantir que les fonctions de contrôle ne sont pas interrompues en cas de panne d'un composant. De telles mesures de redondance sont cruciales dans des applications telles que la production d'électricité, où un fonctionnement continu et fiable du système de contrôle de la turbine est essentiel pour éviter les pannes de courant.

Paramètres techniques : DS200DSPCH1ADA

1. • Alimentation
     • Tension d'entrée: Le DS200DSPCH1ADA a une exigence de tension d'entrée spécifique de 5 Vdc. Cette alimentation CC à tension relativement basse est cruciale pour son bon fonctionnement. Le maintien d'une entrée stable de 5 volts est essentiel car tout écart significatif par rapport à cette valeur pourrait entraîner un mauvais fonctionnement ou même des dommages à la carte. Le système d'alimentation électrique doit disposer de mécanismes de régulation de tension appropriés pour garantir une entrée constante de 5 volts.
     • Consommation d'énergie: Il consomme environ 5W de puissance. Ce chiffre de consommation d'énergie est une considération importante lors de la conception de l'infrastructure électrique globale du système. Il dicte le dimensionnement des alimentations électriques, les exigences de dissipation thermique et les calculs d'efficacité énergétique. Par exemple, dans un système monté en rack avec plusieurs cartes, connaître la consommation électrique de chaque carte comme le DS200DSPCH1ADA aide à déterminer la charge électrique totale et à sélectionner une unité de distribution d'énergie appropriée.
   • Niveaux de signal d'entrée/sortie
     • Entrées numériques: Les niveaux de signal d'entrée numérique sont conçus pour être compatibles avec les familles logiques standards TTL (Transistor - Transistor Logic) ou CMOS (Complementary Metal - Oxide - Semiconductor). En règle générale, une tension d'entrée logique élevée peut être reconnue comme supérieure à 2,0 volts et une tension logique faible comme inférieure à 0,8 volts pour les entrées compatibles TTL. Pour les entrées compatibles CMOS, les seuils peuvent être différents, généralement avec une logique élevée au-dessus de 3,0 volts et une logique faible en dessous de 1,0 volt. L'impédance d'entrée des entrées numériques est également un paramètre important et est probablement conçue pour se situer dans une plage garantissant un couplage de signal correct sans surcharger la source, peut-être autour de quelques kilohms.
     • Sorties numériques: Numérique - les niveaux de tension de sortie suivent les normes de la famille logique concernée. Pour une sortie TTL, une tension de sortie logique haute pourrait être d'environ 3,3 volts et une tension de sortie logique basse d'environ 0,4 volts. Le courant de sortie maximum par canal de sortie numérique peut être compris entre 10 et 20 mA. Cette capacité de courant de sortie est suffisante pour piloter des charges numériques standard telles que des LED (diodes électroluminescentes) ou de petits relais.
     • Entrées analogiques: La plage d'entrée analogique peut varier en fonction de l'application et des capteurs spécifiques avec lesquels elle est conçue pour s'interfacer. Il peut avoir une plage d'entrée analogique de - 10 à +10 volts ou de 0 à 5 volts. L'impédance d'entrée des entrées analogiques est généralement élevée, disons environ 100 kΩ - 1 MΩ, afin de minimiser la charge sur la source de signal d'entrée. La carte peut également avoir une résolution de conversion analogique-numérique spécifiée, telle que 12 bits ou 14 bits. Un CAN (convertisseur analogique-numérique) 12 bits peut fournir une résolution de(4096) différents niveaux, permettant une mesure précise des signaux analogiques.
     • Sorties analogiques: Analogique - les plages de tension ou de courant de sortie dépendent de la conception. Pour les sorties de tension, la plage peut être de 0 à 10 volts ou de -5 à +5 volts. L'impédance de sortie des sorties analogiques est généralement faible, de l'ordre de quelques ohms à des dizaines d'ohms, pour garantir un transfert de puissance efficace vers la charge. La résolution de conversion numérique-analogique peut être similaire à la résolution de conversion analogique-numérique, par exemple 12 bits ou 14 bits.
2. Paramètres de traitement du signal
   • Traitement du signal numérique
     • Fréquence maximale du signal numérique: La carte peut gérer des signaux numériques jusqu'à une certaine fréquence maximale. Cela pourrait être compris entre 10 et 50 MHz pour les signaux d'entrée et de sortie numériques. La gestion des signaux numériques haute fréquence est importante pour des applications telles que le transfert de données à grande vitesse entre différents composants de contrôle ou pour le traitement des signaux numériques provenant de capteurs à haute vitesse. La capacité à gérer ces fréquences dépend de la conception des circuits de traitement du signal numérique, y compris de la vitesse du processeur et des caractéristiques des bus et tampons internes.
     • Synchronisation et gigue du signal numérique: Les chemins de signaux numériques sur la carte ont des exigences de synchronisation et des spécifications de gigue spécifiques. La gigue, qui correspond à la variation de la synchronisation d'un signal numérique, est généralement spécifiée en picosecondes ou en nanosecondes. Par exemple, les signaux numériques de sortie peuvent avoir une gigue inférieure à 100 ps pour garantir une communication et un traitement des données fiables. Un contrôle précis de la synchronisation et de la gigue des signaux numériques est essentiel pour les applications qui reposent sur une transmission et une synchronisation précises des données, comme dans un système de contrôle multicarte où différents composants doivent fonctionner de manière coordonnée.
   • Traitement du signal analogique
     • Bande passante du signal analogique: La bande passante du signal analogique définit la plage de fréquences que la carte peut traiter efficacement. Il pourrait avoir une bande passante de signal analogique de 10 kHz à 100 kHz. Cette bande passante est suffisante pour gérer les signaux analogiques typiques de qualité industrielle tels que ceux provenant des capteurs de température, de pression et de vibration. La bande passante est déterminée par les caractéristiques des composants de traitement du signal analogique, tels que les amplificateurs et les filtres de la carte.
     • Rapport signal sur bruit (SNR): Le SNR des signaux analogiques est une mesure importante de la qualité des capacités de traitement du signal. Un SNR élevé indique que le signal souhaité est beaucoup plus fort que le bruit de fond. Par exemple, la carte peut avoir un SNR de 60 à 80 dB pour ses canaux d'entrée et de sortie analogiques, garantissant que les signaux traités sont relativement exempts de bruit. Un bon SNR est crucial pour une mesure et un contrôle précis, en particulier lorsqu'il s'agit de signaux analogiques faibles provenant de capteurs.
3. Paramètres de l'interface de communication
   • Communication série (RS-232/RS-485)
     • RS-232: Le port RS-232 a généralement un débit en bauds maximum de 115 200 bps. Il dispose d'une configuration de brochage standard pour la transmission et la réception de données, ainsi que pour les signaux d'établissement de liaison tels que RTS (Request to Send) et CTS (Clear to Send). La longueur maximale du câble pour une communication fiable est généralement d’environ 15 mètres. Le port RS-232 fournit un moyen de communication simple et largement utilisé à des fins de configuration locale et de débogage.
     • RS-485: Le port RS-485 peut prendre en charge des débits en bauds plus élevés, peut-être jusqu'à 10 Mbps. Il permet une communication multi-appareils dans une configuration à paires différentielles. Le nombre maximum d'appareils pouvant être connectés dans un seul réseau RS-485 peut aller jusqu'à 32. La longueur du câble pour la communication RS-485 peut être beaucoup plus longue que celle du RS-232, jusqu'à 1 200 mètres en fonction du débit en bauds et du câble. qualité. L'interface RS-485 convient aux scénarios de communication plus complexes où plusieurs appareils doivent être connectés sur de plus longues distances.
   • Communication Ethernet
     • Vitesse du port Ethernet: Le port Ethernet, s'il est présent, peut supporter différents débits comme par exemple 10/100 Mbps ou encore 1000 Mbps (Gigabit Ethernet). Il adhère à la norme IEEE 802.3 pour la communication Ethernet. Le port dispose de connecteurs RJ-45 et peut prendre en charge différentes topologies de réseau telles que l'étoile ou le bus. Le port Ethernet permet un transfert de données à haut débit et un accès à distance à la carte, ce qui en fait une fonctionnalité clé pour les applications de contrôle industriel modernes qui nécessitent une communication basée sur le réseau.
     • Protocoles Ethernet pris en charge: En plus des protocoles de base Ethernet de couche physique et de couche de liaison de données, il peut prendre en charge des protocoles de couche supérieure tels que TCP/IP, UDP et ARP. La carte peut également prendre en charge des protocoles de gestion de réseau plus avancés tels que SNMP (Simple Network Management Protocol) pour la configuration et la surveillance à distance. Ces protocoles permettent une intégration transparente avec d'autres appareils et systèmes compatibles réseau dans un environnement de contrôle industriel.
4. Spécifications environnementales
   • Plage de température de fonctionnement
     • Le DS200DSPCH1ADA est conçu pour fonctionner dans une plage de températures de - 40°C à +85°C. Cette large plage de températures lui permet d'être utilisé dans une variété d'environnements industriels, depuis les installations extérieures froides telles que dans un système de contrôle d'éolienne jusqu'aux installations industrielles intérieures chaudes comme une aciérie ou une installation de traitement chimique. La capacité à fonctionner dans une plage de températures aussi large est due à la sélection minutieuse des composants et aux considérations thermiques de conception de la carte.
   • Tolérance à l'humidité
     • Il peut généralement tolérer une plage d’humidité relative de 5 % à 95 % sans condensation. Cette spécification de tolérance à l'humidité est importante pour éviter les dommages liés à l'humidité sur les composants électroniques et pour garantir un fonctionnement fiable dans des environnements industriels humides. Le boîtier de la carte et les matériaux d'emballage des composants sont probablement conçus pour résister à ces conditions d'humidité et protéger les circuits internes.
   • Résistance aux vibrations et aux chocs
     • La planche est conçue pour résister à un certain niveau de vibrations et de chocs. Pour les vibrations, il pourrait être capable de gérer des vibrations continues allant jusqu'à 5 g à 10 g (où g est l'accélération due à la gravité) dans la plage de fréquences de 10 à 1 000 Hz. En cas de choc, il pourrait résister à des chocs non répétés allant jusqu'à 50 g pendant une courte durée (par exemple moins de 10 millisecondes). Ces caractéristiques de résistance aux vibrations et aux chocs sont cruciales pour les applications où la carte peut être soumise à des perturbations mécaniques, comme dans un environnement industriel lié au transport ou dans une usine utilisant des machines lourdes.

Applications : DS200DSPCH1ADA

1. • Contrôle des turbines à vapeur
     • Dans les centrales électriques à vapeur, le DS200DSPCH1ADA est utilisé pour contrôler avec précision le fonctionnement des turbines à vapeur. Il traite les signaux de divers capteurs tels que les capteurs de pression de vapeur, les capteurs de température et les capteurs de vitesse de turbine. Sur la base de ces entrées, il calcule et ajuste la position des vannes d'entrée de vapeur pour optimiser la puissance et l'efficacité de la turbine. Par exemple, lors d'un changement dans la demande d'énergie, il peut réagir rapidement pour ajuster le débit de vapeur et maintenir un taux de production d'électricité stable.
     • Il surveille également les paramètres de santé de la turbine tels que les niveaux de vibrations. En analysant les données du capteur de vibrations, il peut détecter les premiers signes de problèmes mécaniques tels que des rotors déséquilibrés ou des roulements usés. En cas de vibrations anormales, il peut déclencher une alarme ou lancer une séquence d'arrêt pour éviter d'autres dommages à la turbine et aux équipements associés.
   • Fonctionnement des turbines à gaz
     • Pour la production d'électricité basée sur des turbines à gaz, le conseil est impliqué dans le contrôle de l'injection de carburant. Il reçoit des signaux liés aux mesures de pression, de température et de débit du gaz et les utilise pour réguler avec précision la quantité de carburant injectée dans la chambre de combustion. Cela garantit une combustion efficace et un fonctionnement stable de la turbine, maximisant la puissance de sortie tout en minimisant les émissions.
     • De plus, il joue un rôle dans l’intégration des turbines à gaz au réseau électrique. Il aide à synchroniser la puissance générée par la turbine avec les exigences de fréquence et de tension du réseau. En surveillant et en ajustant en permanence les paramètres de sortie, il permet une connexion fluide de la turbine à gaz au réseau et maintient la stabilité du système d'alimentation électrique.
2. Contrôle des processus industriels
   • Procédés chimiques et pétrochimiques
     • Dans les cuves et réacteurs de réaction chimique, le DS200DSPCH1ADA peut contrôler la vitesse et la température d'agitation. Il s'interface avec des capteurs de température et des capteurs de vitesse de moteur pour ajuster la vitesse des agitateurs et des éléments chauffants ou refroidissants. Par exemple, dans une réaction de polymérisation, il peut maintenir la température et les conditions de mélange optimales pour garantir la production de polymères de haute qualité aux propriétés constantes.
     • Dans les systèmes de traitement des fluides tels que les pipelines et les pompes des usines pétrochimiques, il contrôle le débit et la pression. En s'intégrant aux débitmètres et aux manomètres, il peut ajuster la vitesse de la pompe et les positions des vannes pour maintenir les conditions de débit et de pression souhaitées. Ceci est crucial pour des processus tels que le transport du pétrole brut et la distribution de produits raffinés.
   • Lignes de fabrication et de production
     • Dans les usines de fabrication automatisées, la carte peut être utilisée pour contrôler les systèmes de bande transporteuse. Il reçoit des signaux de capteurs qui détectent la présence ou l'absence de produits sur le tapis et ajuste la vitesse du tapis en conséquence. Cela permet d’optimiser le flux de production et d’éviter les goulots d’étranglement.
     • Il peut également contrôler le fonctionnement des bras robotisés dans les processus de fabrication. En traitant les signaux des capteurs de position et des capteurs effecteurs terminaux, il peut diriger les bras robotiques pour effectuer des tâches précises telles que le soudage, la peinture ou l'assemblage de pièces. Par exemple, dans une usine d'assemblage automobile, il peut garantir le placement précis des composants en contrôlant le mouvement des bras robotiques.
3. Opérations pétrolières et gazières en amont et en aval
   • Exploration et production en amont
     • Aux têtes de puits, le DS200DSPCH1ADA peut gérer le fonctionnement des systèmes d'ascenseur artificiel. Par exemple, dans un système gas-lift, il contrôle l’injection de gaz dans le puits de forage pour réduire la pression hydrostatique et augmenter la production de pétrole. Il surveille également la pression à la tête du puits, la température et le débit du pétrole et du gaz, et peut déclencher des alarmes ou des procédures d'arrêt si l'un de ces paramètres dépasse les limites de sécurité.
     • Dans les stations de pompage des champs pétrolifères, il contrôle le fonctionnement des pompes qui transportent le pétrole brut des puits vers les installations de stockage ou de traitement. Il peut ajuster la vitesse et le débit de la pompe en fonction du niveau de pétrole dans les réservoirs de stockage et de la demande des installations en aval.
   • Raffinage et transformation en aval
     • Dans les raffineries de pétrole, le panneau est utilisé dans le contrôle de divers processus de raffinage. Il peut contrôler le fonctionnement des tours de distillation, garantissant la séparation correcte des différents composants hydrocarbures en fonction de leurs points d'ébullition. Il contrôle également la température et la pression dans les unités de craquage, où les hydrocarbures lourds sont décomposés en produits plus légers et plus précieux. De plus, il peut gérer le fonctionnement des compresseurs et des pompes utilisés pour déplacer les produits raffinés dans les pipelines et les installations de stockage.
4. Systèmes d'énergie renouvelable (avec configurations hybrides)
   • Éolien - Turbine et Solaire - Intégration PV
     • Dans les systèmes hybrides d'énergies renouvelables qui combinent des éoliennes et des panneaux solaires-photovoltaïques (PV), le DS200DSPCH1ADA peut jouer un rôle crucial dans la gestion et le contrôle de l'énergie. Il peut recevoir des signaux de puissance de sortie d'éoliennes et de panneaux solaires photovoltaïques et, en fonction de la disponibilité de l'énergie renouvelable et de la demande d'énergie, gérer les systèmes de stockage d'énergie (tels que les batteries) et les systèmes de production de secours (tels que diesel - générateurs).
     • Par exemple, pendant les périodes de faible disponibilité d'énergie éolienne et solaire, il peut gérer la décharge d'énergie des batteries ou le démarrage du système de génération de secours pour répondre à la demande d'énergie. Il contrôle également la charge des batteries pendant les périodes de production excessive d’énergie renouvelable, garantissant ainsi un stockage et une utilisation efficaces de l’énergie.

Personnalisation : DS200DSPCH1ADA

• Adaptation de l'algorithme de contrôle
  • Les ingénieurs peuvent personnaliser les algorithmes de contrôle programmés dans le DS200DSPCH1ADA. Par exemple, dans une application de production d'électricité, si une turbine à vapeur particulière présente des caractéristiques de performance uniques ou fonctionne sous des modèles de charge spécifiques, l'algorithme de contrôle pour la régulation de la vitesse ou l'ajustement du débit de vapeur peut être affiné. Cela peut impliquer d'ajuster des paramètres tels que les gains proportionnels, intégraux et dérivés (PID) pour optimiser le temps de réponse et la stabilité de la turbine. Dans un processus chimique où un contrôle précis de la température est crucial, l'algorithme de régulation des éléments chauffants ou refroidissants peut être personnalisé en fonction de la cinétique de réaction spécifique et des exigences de transfert de chaleur de ce processus.
  • Un logiciel personnalisé peut également être développé pour mettre en œuvre des stratégies de contrôle avancées. Par exemple, des algorithmes de contrôle prédictif de modèle (MPC) peuvent être programmés sur la carte pour anticiper les changements dans les paramètres du système et effectuer des ajustements proactifs. Dans une chaîne de fabrication industrielle avec plusieurs processus interdépendants, MPC peut être utilisé pour optimiser le flux de production global en prévoyant et en ajustant à l'avance les vitesses des bandes transporteuses et les mouvements des bras robotiques.
• Configuration du protocole de communication
  • Compte tenu de la prise en charge de plusieurs protocoles de communication, les utilisateurs peuvent configurer lesquels sont activés et comment ils sont utilisés. Dans une usine dotée d'un mélange d'équipements anciens et modernes, le DS200DSPCH1ADA peut être configuré pour communiquer via RS-232 avec des appareils plus anciens pour un échange de données de base et passer à TCP/IP basé sur Ethernet pour une intégration transparente avec un nouveau SCADA (Supervisory Control and Data Acquisition) ou une plateforme de surveillance basée sur le cloud.
  • Le formatage des paquets de données et les intervalles de transmission peuvent également être personnalisés. Si certaines données de capteur doivent être envoyées plus fréquemment pour une surveillance en temps réel (comme les données de vibration haute résolution d'une turbine critique), les paramètres de communication peuvent être ajustés pour donner la priorité et augmenter le taux de transmission de ces données spécifiques tout en réduisant la fréquence. d'informations moins critiques. Cela permet d'optimiser l'utilisation de la bande passante du réseau et de garantir que les données les plus importantes sont disponibles rapidement pour l'analyse et la prise de décision.

2. Personnalisation du matériel

• Personnalisation du brochage du connecteur
  • Les connecteurs de la carte peuvent voir leurs affectations de broches modifiées pour correspondre à différentes interfaces de périphériques externes. Par exemple, si un nouveau type de capteur avec une configuration de broches non standard est ajouté à un système de surveillance, les broches des connecteurs du DS200DSPCH1ADA peuvent être reconfigurées pour se connecter correctement à ce capteur. Cela peut impliquer de modifier les broches utilisées pour l'alimentation électrique, l'entrée ou la sortie du signal et les connexions à la terre afin de garantir une connectivité électrique fiable et un transfert de signal correct.
  • Dans une configuration où plusieurs cartes doivent être interconnectées d'une manière spécifique pour des fonctionnalités étendues, le brochage peut être personnalisé pour définir le flux de données et la répartition de l'alimentation entre les cartes. Par exemple, dans un système de contrôle modulaire où des cartes d'E/S (entrées/sorties) supplémentaires ou des cartes de conditionnement de signaux sont ajoutées, la personnalisation du brochage garantit que les signaux sont correctement acheminés entre les différents composants.
• Intégration de modules d'extension et d'extension
  • En fonction de la complexité de l'application et du besoin de fonctionnalités supplémentaires, des modules d'extension peuvent être intégrés au DS200DSPCH1ADA. Par exemple, si davantage de canaux d'entrée analogiques sont nécessaires pour accueillir des capteurs supplémentaires de température, de pression ou d'autres capteurs dans un processus industriel de grande envergure, un module d'extension d'entrée analogique peut être connecté. Cela augmente la capacité de la carte à gérer un plus grand nombre de signaux de capteurs et permet une surveillance et un contrôle plus complets.
  • Des modules complémentaires pour des capacités de communication améliorées peuvent également être utilisés. Dans un site industriel nécessitant une communication sans fil longue portée, un module de communication sans fil peut être ajouté à la carte. Cela permet au DS200DSPCH1ADA d'envoyer des données à des stations de surveillance distantes ou à d'autres appareils sans nécessiter de câblage étendu, offrant ainsi une plus grande flexibilité dans l'installation et le fonctionnement du système, en particulier dans les zones où les connexions filaires sont peu pratiques ou coûteuses.

3. Conditionnement du signal et personnalisation du seuil

• Conditionnement du signal analogique
  • Les paramètres de gain pour les signaux d’entrée analogiques peuvent être ajustés. Dans les applications où les capteurs produisent des signaux faibles nécessitant une amplification pour un traitement précis, le gain du DS200DSPCH1ADA peut être augmenté. Par exemple, dans un système de surveillance des vibrations où les signaux de vibration initiaux provenant d'une petite turbine sont de très faible amplitude, les circuits de conditionnement des signaux analogiques peuvent être personnalisés pour augmenter la force du signal à un niveau que le convertisseur analogique-numérique (ADC) Peut gérer efficacement pour une mesure et une analyse précises.
  • Les paramètres de filtrage peuvent également être personnalisés. Si l'environnement industriel présente des fréquences de bruit électrique spécifiques qui interfèrent avec les signaux analogiques, les fréquences de coupure des filtres passe-bas, passe-haut ou passe-bande de la carte peuvent être ajustées. Cela aide à éliminer le bruit indésirable et à améliorer la qualité du signal des entrées analogiques, garantissant que les signaux traités représentent avec précision les paramètres physiques mesurés.
• Seuils de signaux numériques
  • Les seuils de niveau logique pour les signaux d'entrée numériques peuvent être personnalisés. Dans un système où les appareils numériques externes ont des niveaux de tension de sortie légèrement différents pour la logique haute et basse, le DS200DSPCH1ADA peut être configuré pour reconnaître correctement ces signaux. Par exemple, si un capteur ou un actionneur sur mesure a une haute tension logique de 2,5 volts au lieu des 3,3 volts standard, le seuil d'entrée numérique sur la carte peut être ajusté pour garantir une reconnaissance fiable de l'état numérique, évitant ainsi des interprétations incorrectes de l'état numérique. signaux d’entrée et assurer le bon fonctionnement du système.
