GE Fanuc RX3i Unité centrale de traitement IC695CPE305 avec 255 appareils d'entrée/sortie à distance Simplex et protocoles série Modbus/RTU

Description du produitLe nombre de personnes concernées par l'intervention est le suivant:

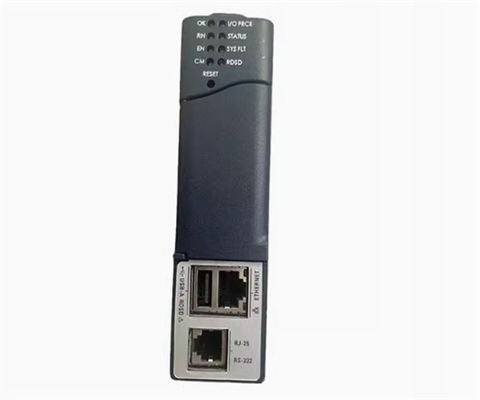

Le contrôleur d'automatisation programmable (PAC) IC695CPE305 fait partie de la plateforme d'automatisation PACSystems RX3i.Ce contrôleur est fabriqué par GE Fanuc Automation qui est maintenant Emerson Automation.

L'IC695CPE305 possède des caractéristiques avancées qui sont supérieures à la plupart des PAC actuels. This controller features Ethernet communication capability via the One (1) Ethernet communication port that support 10/100 Mbps communication rate which may be used to communicate with Programming workstation, systèmes d'interface homme-machine (HMI), de contrôle de surveillance et d'acquisition de données (SCADA),Produits matériels et logiciels de tiers ainsi que contrôleurs de la même plateforme de messagerie et d'échange de données entre contrôleursEn outre, le port Ethernet prend en charge OPC UA, ce qui permet la connexion à des appareils tiers via le protocole OPC.

L'IC695CPE305 n'est pas limité à la communication Ethernet car ce contrôleur est également intégré à deux (2) ports série prenant en charge les normes de communication RS232 et RS485.Il est également équipé d'un (1) USB 2Port maître.0 qui permet le téléchargement et le téléchargement du programme utilisateur à partir d'une clé USB du Smart Phone.

Le IC695CPE305 5 MB de RAM et 5 MB de mémoire utilisateur non volatile, vitesse de processeur de 1,1 GHz avec un débit de balayage typique de 0,72 ms par 1000 instructions booléennes.Il prend en charge une variété de protocoles compatibles avec le réseau tels que Ethernet (PROFINET), Ethernet Global Data, Channels, Modbus TCP Server and Client), Genius, PROFIBUS DP, DeviceNet. Jusqu'à un maximum de huit (8) racks sont autorisés à être contrôlés par le IC695CPE305,y compris le rack de la CPU. Ce contrôleur prend en charge l'installation de cartes de communication supplémentaires qui prennent en charge Serial, Genius, CMX (mémoire réfléchissante) et Ethernet.

Ce contrôleur à emplacement unique et supporte jusqu'à 8 racks locaux.Il est compatible avec un fond universelLes besoins en énergie du module sont de 1 Ampère à 5 Volts CC, 1 Ampère à 3,3 Volts CC et 0,5 Ampère à 24 Volts CC.Il soutient le SNP SlaveLes spécifications de l'interface Ethernet sont des connexions de programmeur, des débits de données Ethernet de 10 Mb/s et 100 Mb/s,la configuration 10 BaseT RJ-45Le processeur IC695CPE305 peut être installé dans n'importe quelle paire de fentes dans le rack principal RX3i, à l'exception des fentes les plus numérotées.Les contrôleurs CPE310 peuvent être facilement échangés avec les contrôleurs CPED305 qui s'adapte est capable d'accueillir le programme utilisateur existant dans le processeurPour configurer le module, le logiciel Proficy Machine Edition Logic Developer 7.0 SIM 3 ou version ultérieure est requis.

Le GE Fanuc / Emerson Automation IC695CPE305 est un module de contrôleur PACSystem RX3i. Ce contrôleur dispose de 5 Mo de RAM et de 5 Mo de mémoire utilisateur non volatile, une vitesse de traitement de 1.1 GHz avec une fréquence de balayage typique de 0Ce processeur est équipé de deux ports de communication série prenant en charge les normes de communication RS232 et RS485, d'un port de communication Ethernet et d'un port USB 2.0 Port directeur.
