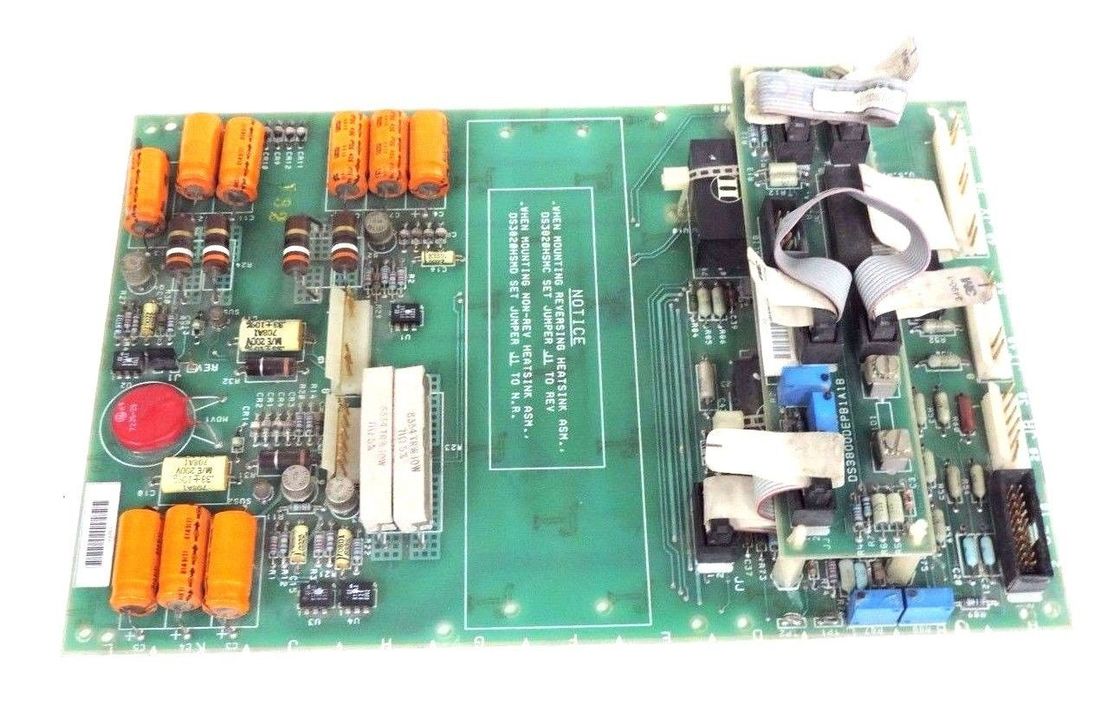

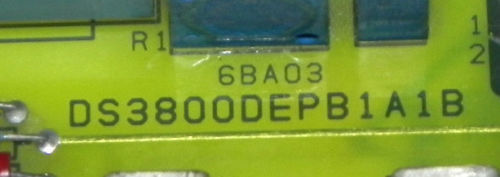

Panneau d'interface auxiliaire DS3800DEPB de General Electric

Description du produit : DS3800DEPB

Connecteurs et interfaces



• Connecteur de câble ruban à 20 broches: La présence d'un connecteur de câble plat à 20 broches indique sa capacité à s'interfacer avec d'autres composants de manière spécifique. Ce connecteur est probablement utilisé pour transmettre une combinaison d'alimentation, de signaux de contrôle ou de données entre le DS3800DEPB et d'autres parties du système. Il fournit un moyen de connexion standardisé et fiable, permettant une installation et un remplacement faciles si nécessaire.
• Cinq connecteurs à 10 broches: Les cinq connecteurs à 10 broches de la carte servent à des fins différentes. Ils sont probablement utilisés pour se connecter à divers capteurs, actionneurs ou autres circuits imprimés du système. Ces connecteurs peuvent gérer différents types de signaux, notamment les signaux numériques et analogiques, permettant au DS3800DEPB de communiquer avec une large gamme de périphériques externes. Par exemple, certains de ces connecteurs peuvent être utilisés pour établir une interface avec des capteurs de température, des capteurs de pression ou des circuits de commande de moteur.
• Quatre terminaux pour ajouter des composants: Les quatre bornes prévues sur la carte offrent la possibilité d'ajouter des composants supplémentaires. Cela permet un certain degré de personnalisation et d'extension des fonctionnalités de la carte. Les utilisateurs peuvent, par exemple, ajouter des condensateurs, des résistances ou d'autres composants discrets pour répondre aux exigences spécifiques d'une application. Cependant, de telles modifications nécessitent généralement une expertise technique et un calibrage approprié pour garantir que les composants ajoutés ne perturbent pas le fonctionnement normal de la carte ou du système dans son ensemble.
• Deux trimpotentiomètres: Les deux trimpotentiomètres de la carte sont des composants réglables qui peuvent être utilisés pour affiner certains paramètres électriques. Ils peuvent être utilisés pour calibrer les niveaux de tension, définir des seuils de signal ou ajuster les valeurs de gain pour les signaux analogiques. Cela offre une flexibilité dans la configuration de la carte pour répondre aux exigences spécifiques d'entrée et de sortie du processus industriel dans lequel elle est impliquée.



Caractéristiques : DS3800DEPB

• Alimentation et distribution d'énergie


  Le DS3800DEPB est probablement impliqué dans les fonctions d'alimentation au sein du système. Il peut recevoir une alimentation principale provenant d'une source externe, qui peut être une tension industrielle standard telle que 24 V CC ou 120/240 V CA, selon l'application spécifique. La carte distribue ensuite cette puissance aux différentes parties du circuit et potentiellement aux appareils externes connectés via ses différents connecteurs. Il peut intégrer des circuits de régulation de puissance et de filtrage pour garantir une alimentation électrique stable et propre, protégeant les composants sensibles des fluctuations de tension et du bruit électrique.

  Traitement du signal

• Gestion des signaux analogiques: La carte est capable de gérer les signaux analogiques reçus de capteurs ou d'autres sources. Il peut exécuter des fonctions telles que l'amplification, le filtrage et la conversion analogique-numérique (ADC). Par exemple, s'il reçoit un signal de tension analogique provenant d'un capteur de température qui représente la température d'un composant critique dans une turbine de production d'électricité, il peut amplifier le signal faible à un niveau approprié pour un traitement ultérieur, filtrer tout bruit ou interférence, et puis convertissez-la en une valeur numérique pouvant être traitée par les algorithmes de contrôle du système.
• Gestion du signal numérique: Il traite également des signaux numériques, qui peuvent inclure des signaux provenant de commutateurs, de relais ou d'interfaces de communication numériques. Le DS3800DEPB peut effectuer des opérations telles que le conditionnement du signal (garantissant les niveaux de tension et les états logiques appropriés), la mise en mémoire tampon pour piloter des charges externes et le décodage ou le codage de données numériques à des fins de communication. Par exemple, il peut recevoir un signal numérique indiquant l'état d'un interrupteur de sécurité et le traiter pour déclencher les actions appropriées dans le système de contrôle, comme l'arrêt d'un moteur ou l'activation d'une alarme.



Communication et interfaçage



Fonctionnalités de protection et de surveillance

Protection contre la surchauffe: Le DS3800DEPB est équipé de mécanismes pour se protéger de la surchauffe. Il dispose probablement de capteurs de température ou de circuits de protection thermique capables de détecter lorsque la température interne de la carte dépasse un seuil de sécurité. En cas de surchauffe, il peut déclencher des actions telles que la réduction de la consommation électrique, l'arrêt de certaines fonctions ou l'envoi d'une alerte à l'interface de surveillance du système. Cela permet d'éviter d'endommager la carte et garantit sa fiabilité à long terme dans des environnements industriels souvent chauds.Protection contre les surintensités: Pour se protéger contre un flux de courant excessif, qui pourrait endommager les composants de la carte ou les appareils connectés, il intègre des fonctions de protection contre les surintensités. Il peut s'agir de fusibles, de circuits de limitation de courant ou de modules de protection électronique capables de détecter lorsque le courant dépasse une limite prédéfinie et de prendre les mesures appropriées, telles que l'interruption de l'alimentation électrique ou la réduction de la charge pour éviter la défaillance d'un composant.

Paramètres techniques :

Le DS3800DEPB est principalement conçu pour être utilisé en milieu industriel, en particulier dans les applications liées à la production d'électricité, telles que les systèmes de contrôle de turbines à gaz. Dans une centrale électrique à turbine à gaz, il peut faire partie de la boucle de contrôle qui surveille et contrôle divers paramètres de la turbine, notamment la température, la pression et la vitesse de rotation. Il s'interface avec des capteurs situés dans tout le système de turbine pour collecter des données en temps réel et envoie des signaux de commande à des actionneurs tels que des injecteurs de carburant, des vannes et des ventilateurs de refroidissement pour optimiser les performances de la turbine et garantir son fonctionnement en toute sécurité.

Intégration du système



L'unité de base de relais de sécurité SIRIUS RELIANCE 1C1227G01 avec temporisation est un relais de sécurité de série avancée adapté à diverses applications. Ce produit a une altitude d'installation à une hauteur maximale au-dessus du niveau de la mer de 2000 mm et possède un indice de protection IP du boîtier IP20. La valeur nominale de la tension d'isolation est l'humidité relative pendant le fonctionnement et son degré de pollution est de 3. Le produit est fabriqué en Amérique et est livré dans un carton d'emballage.

L'unité de base de relais de sécurité SIRIUS RELIANCE 1C1227G01 avec temporisation est dotée d'une borne à ressort avec installation enfichable. Il dispose de deux circuits d'activation de relais NO instantanés et de deux relais NO retardés qui le rendent adapté à une large gamme d'applications. Le produit est conçu pour être utilisé avec une alimentation Us de 24 V DC.

Ce produit peut être utilisé dans divers scénarios, tels que les systèmes de gestion de batterie, l'automatisation industrielle et les systèmes de contrôle. L'unité de base de relais de sécurité SIRIUS RELIANCE 1C1227G01 peut être utilisée pour contrôler la charge et la décharge des batteries dans les systèmes de gestion de batterie. Il peut également être utilisé en automatisation industrielle pour contrôler le fonctionnement des machines et des équipements. De plus, le produit peut être utilisé dans des systèmes de contrôle pour contrôler le fonctionnement de divers composants d'un système.

L'unité de base de relais de sécurité SIRIUS RELIANCE 1C1227G01 avec temporisation convient à une utilisation dans diverses applications et industries. Ses fonctionnalités avancées et ses performances fiables en font un choix idéal pour les systèmes d’automatisation et de contrôle industriels. Le produit est certifié et a une quantité minimale de commande d’une unité. Le délai de livraison pour ce produit est de 6 à 8 semaines et les conditions de paiement sont T/T. La capacité d'approvisionnement pour ce produit est d'une unité.



Personnalisation :DS3800DEPB

Ajout de composants supplémentaires



• Ajout de condensateur pour le conditionnement de puissance: Dans un environnement industriel où il existe des fluctuations de puissance importantes ou des problèmes de bruit électrique, des condensateurs supplémentaires peuvent être ajoutés pour améliorer le filtrage de l'alimentation sur la carte. En sélectionnant soigneusement la valeur de capacité et en connectant les condensateurs aux bornes appropriées, les utilisateurs peuvent améliorer la stabilité de la puissance fournie aux différentes parties du circuit. Cela peut être particulièrement utile dans des applications telles qu'une centrale électrique où d'autres machines lourdes peuvent provoquer des perturbations électriques susceptibles d'affecter les composants sensibles du DS3800DEPB.
• Inclusion de résistance pour le réglage du signal: En fonction des capteurs ou actionneurs spécifiques connectés à la carte, des résistances peuvent être ajoutées pour ajuster les niveaux de signal. Par exemple, si un capteur analogique particulier a un signal de sortie qui doit être atténué ou amplifié pour correspondre aux exigences de plage d'entrée des canaux d'entrée analogiques de la carte, les bonnes résistances peuvent être connectées aux bornes pour créer un diviseur de tension ou un circuit d'amplification. Cela permet un conditionnement précis du signal pour un traitement précis des données.

Configuration et calibrage des composants ajoutés



• Utilisation de testeurs d'étalonnage: Après avoir ajouté des composants, un testeur d'étalonnage peut être utilisé pour mesurer et ajuster les paramètres électriques. Si des condensateurs sont ajoutés pour la correction du facteur de puissance, le testeur peut mesurer la valeur de la capacité et s'assurer qu'elle se situe dans la plage souhaitée pour obtenir l'amélioration souhaitée de la qualité de l'énergie. De même, pour les résistances utilisées dans le conditionnement du signal, le testeur peut vérifier la valeur de la résistance et effectuer les ajustements nécessaires pour garantir un traitement précis du signal. Le processus d'étalonnage peut impliquer un réglage précis des valeurs des composants en fonction des exigences de performances spécifiques du système et des caractéristiques des appareils connectés.
• Évaluation de l'impact sur le système global: Il est crucial d'évaluer comment les composants ajoutés affectent le fonctionnement global du DS3800DEPB et du système de contrôle industriel dans son ensemble. Par exemple, l'ajout d'un condensateur peut modifier le profil de consommation électrique de la carte, ce qui pourrait avoir un impact sur d'autres composants partageant la même alimentation ou déclencher certaines fonctionnalités de gestion de l'énergie. Les utilisateurs doivent surveiller et analyser des paramètres tels que la stabilité de la tension dans différentes parties du circuit, l'intégrité des signaux analogiques et numériques, ainsi que les performances des actionneurs et des capteurs connectés, pour garantir que la personnalisation a un impact positif et n'en introduit aucun. de nouveaux enjeux.

2. Réglage des trimpotentiomètres

Personnalisation des paramètres du signal analogique



• Étalonnage du niveau de tension: Dans une application de surveillance de la température où un capteur de température analogique est connecté à la carte, le trimpotentiomètre peut être ajusté pour calibrer la plage de tension correspondant à différentes valeurs de température. Si la plage de tension de sortie du capteur doit être ajustée pour correspondre à la plage d'entrée attendue des canaux de conversion analogique-numérique (ADC) de la carte, le trimpotentiomètre peut être utilisé pour définir le décalage ou le gain de tension approprié. Cela garantit que les relevés de température obtenus par le système sont précis et cohérents.
• Réglage du seuil de signal: Dans un système de contrôle où certaines actions sont déclenchées en fonction de niveaux de signaux analogiques, comme l'ouverture ou la fermeture d'une vanne lorsqu'un capteur de pression atteint un seuil de pression spécifique, le trimpotentiomètre peut être utilisé pour régler précisément ce seuil. En l'ajustant, les utilisateurs peuvent définir le point exact auquel le système répond aux changements du signal d'entrée analogique, permettant une logique de contrôle personnalisée basée sur les exigences spécifiques du processus industriel.

Optimisation des caractéristiques du signal numérique (dans certains cas)



• Ajustement du niveau logique pour la compatibilité: Dans un système où le DS3800DEPB doit s'interfacer avec différents types d'appareils numériques ayant des exigences de niveau logique légèrement variables, le trimpotentiomètre peut être utilisé pour ajuster les niveaux de tension de sortie des signaux numériques de la carte. Cela garantit une bonne compatibilité et une communication fiable entre la carte et les appareils numériques connectés. Bien que ce ne soit pas la fonction principale des trimpotentiomètres, cela offre un niveau supplémentaire de personnalisation dans certains scénarios d'intégration.

3. Personnalisation des communications

Sélection et configuration du protocole



• Personnalisation du protocole Ethernet: En fonction de l'infrastructure réseau et des autres appareils présents dans la configuration industrielle, les utilisateurs peuvent choisir d'activer ou de désactiver des protocoles Ethernet spécifiques sur le DS3800DEPB. Par exemple, si l'usine dispose d'un mélange d'appareils prenant en charge à la fois TCP/IP et Modbus/TCP, l'utilisateur peut configurer l'appareil pour qu'il communique en utilisant le protocole le plus approprié pour chaque connexion. L'adresse IP, le masque de sous-réseau et la passerelle par défaut peuvent également être personnalisés. Dans une grande installation industrielle dotée de plusieurs sous-réseaux, l'appareil peut se voir attribuer une adresse IP dans le sous-réseau approprié pour garantir une communication transparente avec les autres appareils de ce segment de réseau.
• Personnalisation du protocole série: Pour la communication série, les utilisateurs peuvent choisir entre les protocoles RS-232 et RS-485 en fonction des exigences des appareils connectés. S'il existe des appareils existants qui communiquent uniquement via RS-232, le DS3800DEPB peut être configuré pour utiliser ce protocole. Le débit en bauds, les bits de données, les bits d'arrêt et les paramètres de parité pour RS-232 et RS-485 peuvent être modifiés. Par exemple, lors de la connexion à un capteur nécessitant un débit en bauds spécifique pour une transmission de données précise, l'utilisateur peut définir le débit en bauds approprié sur l'interface série de l'appareil pour garantir une communication fiable.

Format des données et personnalisation de la transmission



• Transmission de données sélective: Les utilisateurs peuvent définir quels champs de données spécifiques sont envoyés ou reçus pendant la communication. Dans une centrale électrique où de nombreux capteurs collectent des données sur divers paramètres de la turbine, l'utilisateur peut configurer le DS3800DEPB pour transmettre uniquement les données les plus critiques, telles que la vitesse de la turbine, la température des gaz d'échappement et le débit de carburant, au système de surveillance central à des heures spécifiques. intervalles. Cela réduit le trafic réseau tout en fournissant des informations essentielles pour une surveillance et une prise de décision efficaces.
• Ajustement de la fréquence de transmission des données: La fréquence de transmission des données peut être personnalisée en fonction du taux de modification des données et des exigences de surveillance. Par exemple, dans un processus de production d'électricité relativement stable où certains paramètres tels que la température des roulements de turbine changent lentement, l'appareil peut être configuré pour envoyer des mises à jour moins fréquemment, peut-être toutes les 10 minutes. En revanche, dans une situation où des changements rapides doivent être surveillés de près, comme les conditions de combustion au sein de la turbine, le dispositif peut être configuré pour transmettre des données à une fréquence très élevée, par exemple plusieurs fois par seconde.
• Encodage et formatage des données: L'appareil peut être programmé pour regrouper les données dans un format spécifique compatible avec le système de réception. Par exemple, les données peuvent être formatées au format JSON (JavaScript Object Notation) ou XML (Extensible Markup Language) en fonction des exigences du logiciel utilisé pour l'analyse, le stockage ou la visualisation des données dans le réseau industriel. Cela garantit une intégration transparente et un traitement facile des données par d’autres systèmes du réseau.

4. Personnalisation des entrées/sorties (E/S)

Personnalisation des E/S numériques



• Réglage du seuil de tension d'entrée: Les seuils de tension d'entrée pour les ports d'entrée numériques peuvent être ajustés pour correspondre aux caractéristiques de sortie de différents types de capteurs numériques. Dans une configuration d'automatisation industrielle avec une variété de capteurs de proximité ayant différents niveaux de tension pour indiquer la présence ou l'absence d'un objet, l'utilisateur peut configurer les seuils d'entrée sur le DS3800DEPB pour détecter avec précision les signaux de chaque capteur. Par exemple, si un capteur particulier émet un signal logique haut à une tension légèrement inférieure au seuil par défaut, le seuil peut être abaissé pour garantir une reconnaissance correcte de la sortie du capteur.
• Modification de la tension de sortie et du niveau de courant: Les niveaux de tension et de courant de sortie des ports de sortie numériques peuvent être personnalisés pour piloter plus efficacement des dispositifs de charge spécifiques. Si un moteur nécessite un courant de démarrage plus élevé que celui que la sortie par défaut de l'appareil peut fournir, la limite de courant peut être augmentée (dans la limite des capacités de l'appareil) en ajustant les paramètres pertinents. De même, si un voyant lumineux nécessite un niveau de tension différent pour un éclairage correct, la tension de sortie peut être ajustée en conséquence pour garantir qu'il fonctionne comme prévu.
• Réutilisation des fonctions des ports d'E/S numériques: La fonctionnalité des ports d'E/S numériques peut être réutilisée en fonction des exigences de l'application. Par exemple, un port d'entrée numérique initialement destiné à surveiller un commutateur peut être configuré pour recevoir un signal pulsé provenant d'un autre appareil pour une fonction de synchronisation ou de comptage spécifique. Ou encore, un port de sortie numérique utilisé pour contrôler un petit moteur peut être configuré pour piloter un relais pour un circuit électrique différent en fonction de l'évolution des besoins du processus industriel.

Personnalisation des E/S analogiques



• Réglage de la plage du signal d'entrée: Les plages de tension ou de courant pour les canaux d'entrée analogiques peuvent être définies en fonction de la plage de sortie des capteurs connectés. Dans une application de surveillance de la température où un capteur de température conçu sur mesure a une plage de tension de sortie différente de la plage de tension de sortie standard de -10 V à +10 V, la plage d'entrée analogique du DS3800DEPB peut être ajustée pour correspondre à la sortie de ce capteur spécifique. Cela permet une conversion précise du signal du capteur en une valeur numérique à traiter.
• Personnalisation de la résolution: La résolution des canaux d'entrée analogiques peut être personnalisée pour équilibrer le besoin de précision et les exigences de traitement des données. Dans un processus où des mesures extrêmement précises ne sont pas essentielles mais où un taux d'échantillonnage plus élevé est préféré pour capturer des changements rapides, la résolution peut être diminuée pour libérer des ressources de traitement et augmenter la fréquence d'échantillonnage. À l’inverse, dans une situation où des mesures précises sont cruciales (comme dans un processus de formulation pharmaceutique), la résolution peut être augmentée pour obtenir des données plus détaillées.
• Plage de signal de sortie et calibrage de précision: La plage du signal de sortie et la précision des canaux de sortie analogiques peuvent être étalonnées et ajustées pour des actionneurs spécifiques. Par exemple, si un actionneur de vanne nécessite un signal de commande très précis dans une plage de tension étroite pour obtenir un positionnement précis, la plage de sortie analogique et les paramètres de précision du dispositif peuvent être ajustés pour répondre à ces exigences. Cela garantit que l'actionneur répond comme prévu et permet un contrôle précis des processus industriels.
