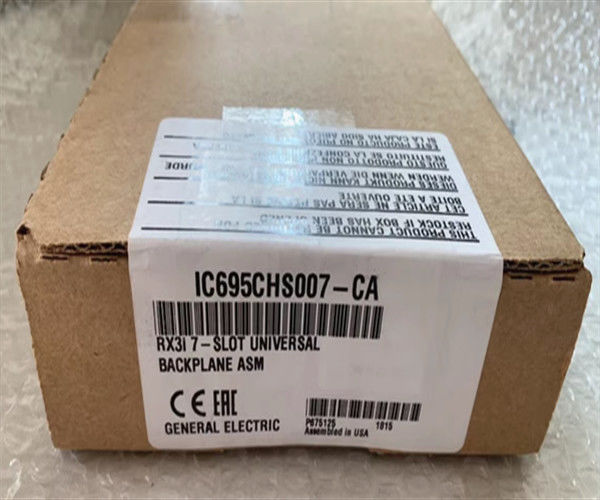

IC695CHS007 Modules d'entrée/sortie RX3i et de la série 90-30 et modules optionnels

Description du produit Les pièces d'équipement doivent être équipées d'un dispositif d'éclairage.

L'IC695CHS007 est un backplane universel de la série PACSystem RX3i Programmable Automation Controller (PAC).Réservé aux modules d'alimentation et d'E/SIl prend en charge nativement tous les modules d'entrée/sortie et d'option de la série PACsystem RX3i ainsi que les modules d'entrée/sortie et d'option de la série 90-30.L'emplacement IC695CHS007 0 est réservé à l'installation d'une alimentation IC695.. Slot 1-5 are dual connector slots that support Peripheral Component Interconnect (PCI) type connectors utilized by PACSystem components such as IC695 modules and Serial connectors used by Series 90-30 modules particularly IC693 and IC694 modulesLa fente 6 qui est la dernière et la plus à droite, ne prend en charge que PCI, compatible uniquement avec les modules RX3i.L'IC695CHS007 est idéalement utilisé pour une application avec un espace de montage limité ou pour la mise en œuvre d'une architecture d'E/S à distanceCe module est équipé d'une bande de terminaux 24 VDC située à l'extrémité gauche du rack.Un point de mise à la terre du plan arrière et une barre de mise à la terre intégrale pour la connexion des connexions de bouclier et de mise à la terre du module hébergé du rackLes numéros de fente sont également imprimés clairement sur ce support pour monter les modules en conséquence.IC695CHS007-AA qui est la version initiale et la version ultérieure IC695CHS007-BA qui comprend des améliorations mécaniques, en particulier avec le connecteur PCI du châssis.. L'IC695CHS007 est conçu uniquement pour la frappe horizontale.Ce support est directement monté sur le sous-panneau du boîtier via le trou de montage fourni disponible sur le châssis.

Le backplane GE IC695CHS007 est un backplane universel qui fait partie de la série PACSystems RX3i conçue et fabriquée par GE Fanuc et qui remplace le système de la série 90-30.Le backplane IC695CHS007 a une tension d'entrée de +24 VoltsLes utilisateurs doivent noter que la méthode de montage suggérée doit inclure l'orientation horizontale et l'installation dans un boîtier de protection d'une protection minimale de IP 20 (NEMA Type 1).Le plan arrière universel IC695CHS007 a un point de mise à la terre avec une bande terminale située à l'extrémité gaucheEn outre, le plan arrière comprend une barre de mise à la terre intégrée et des numéros de fente visibles pour la configuration et il fournit un support pour les systèmes et les modules optionnels d'autres fabricants.Le backplane IC695CHS007 a un courant interne de 240 milliampères à 5 Volts CC et un courant de 600 milliampères à 3.3 Volts DC et dispose de 7 emplacements disponibles pour les composants.Les composants PCI compatibles commencent par le code de produit IC695Les backplanes GE comme le backplane IC695CHS007 peuvent être utilisés dans les zones dangereuses mais ils nécessitent un boîtier avec un degré de protection plus élevé dans ces environnements.Le niveau de protection minimum pour les endroits dangereux est de IP 54Le plan arrière IC695CHS007 ne nécessite pas beaucoup d'espace d'installation mais il a besoin d'un minimum de 4 pouces d'espace de tous les côtés afin d'avoir un refroidissement approprié.Les dimensions spécifiées de l'unité sont 141.4 x 264,9 x 147,3 millimètres (5,5 x 10,4 x 5,8 pouces).

L'IC695CHS007 est un backplane universel qui fait partie de la plate-forme PACSystem RX3i, actuellement sous Emerson Automation, anciennement produite par GE Intelligent Platform (GE IP).Ce plan arrière comporte un (1) emplacement pour une alimentation IC695 (emplacement 0) et des emplacements basés sur PCI / Serial Based IO (emplacement 1-5) et un emplacement uniquement PCI (emplacement 6)Ce backplane prend en charge les modules d'entrée/sortie IC695, IC694 et IC693 et les modules optionnels ou RX3i et la série 90-30.point de mise à la terre et barre de mise à la terre interne.
