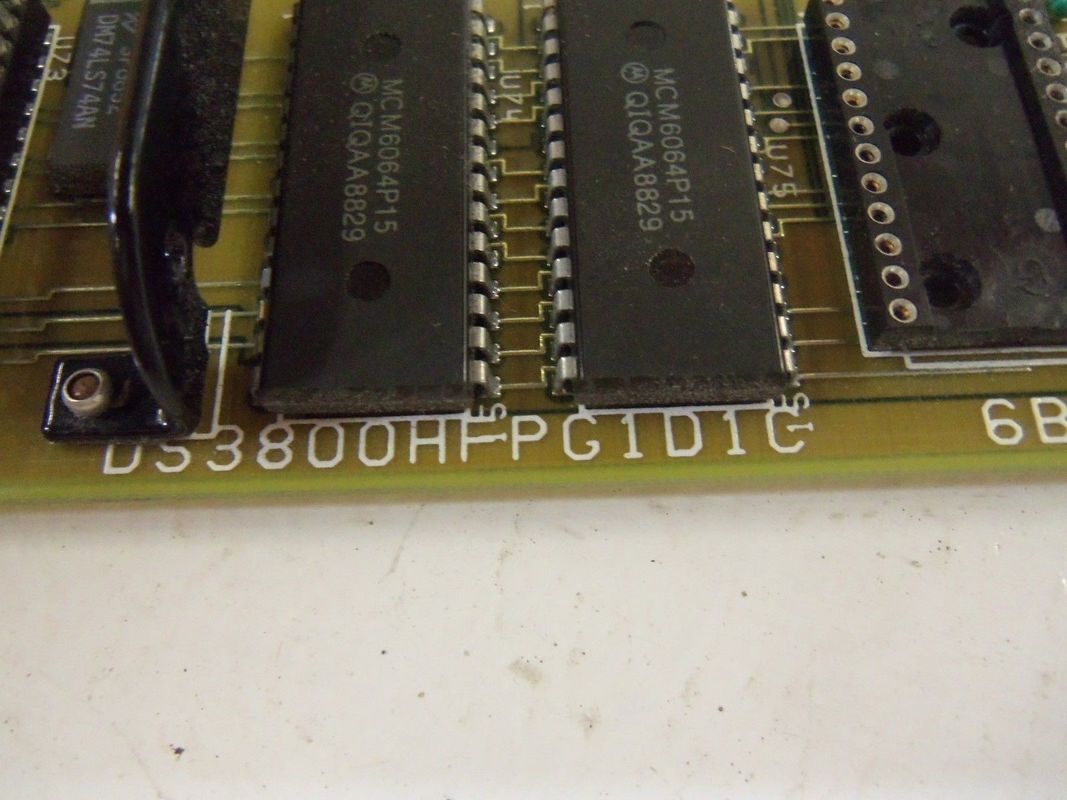

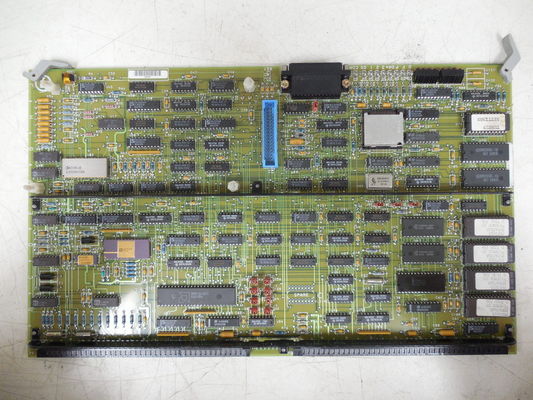

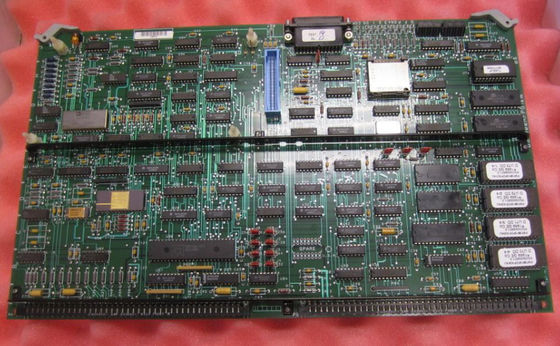

Panneau d'interface auxiliaire DS3800HFPG de General Electric pour le secteur industriel

Description du produit : DS3800HFPG

• Connecteurs et points d'accès: Le DS3800HFPG est équipé de plusieurs connecteurs notables qui sont essentiels à son intégration au sein des systèmes industriels. L'un des connecteurs clés est le connecteur à 34 broches, facilement accessible depuis l'avant de la carte. Ce connecteur sert d'interface principale pour établir des connexions électriques avec d'autres composants du système, permettant la transmission de l'énergie, des signaux et des données. De plus, la carte comporte un connecteur à 40 broches, qui a probablement des affectations de broches spécifiques dédiées à différentes fonctions telles que l'interface avec des périphériques supplémentaires ou d'autres modules de contrôle. Il existe également des points de test stratégiquement placés sur la carte, qui sont précieux pour les techniciens lors des processus de test et de débogage. Ces points de test donnent accès à divers signaux électriques au sein de la carte, permettant aux ingénieurs de mesurer les tensions, de vérifier l'intégrité du signal et de diagnostiquer les problèmes potentiels.
• Composants mécaniques: La carte intègre des éléments mécaniques spécifiques pour garantir une installation et une fonctionnalité correctes. Il est doté de barres de maintien conçues pour maintenir la carte fermement en place dans le boîtier du disque. Cela permet d'éviter tout mouvement ou désalignement qui pourrait potentiellement affecter les connexions électriques ou les performances globales de la carte. Un autre composant important est un dispositif logique transistor à transistor (TTL). Ce dispositif TTL agit comme une interface logique entre les différents circuits intégrés de la carte. Il joue un rôle crucial en garantissant que les signaux échangés entre les différents composants sont au format et aux niveaux de tension corrects, facilitant ainsi une communication transparente et le bon fonctionnement des circuits internes.

Composants internes et leurs fonctions

• Modules microprocesseur et EPROM: Au cœur des fonctionnalités du DS3800HFPG se trouve son microprocesseur. Ce microprocesseur est un composant sophistiqué qui sert de « cerveau » à la carte, responsable de l'exécution d'une grande variété de tâches. Il interprète et traite les signaux entrants provenant de capteurs externes et d'autres appareils connectés, prend des décisions basées sur des algorithmes prédéfinis et génère des signaux de sortie appropriés pour contrôler les actionneurs ou d'autres composants du système industriel. Le microprocesseur s'appuie sur des instructions stockées dans plusieurs modules de mémoire morte programmable effaçable (EPROM). Ces EPROM contiennent le firmware et le code de programmation qui définissent le fonctionnement de la carte. Le micrologiciel est généralement fourni par l'usine et comprend un ensemble d'instructions préprogrammées qui permettent à la carte de gérer les fonctions et opérations courantes. Cependant, la possibilité de reprogrammer les EPROM permet également une personnalisation et une adaptation aux exigences spécifiques des applications, car les ingénieurs peuvent modifier ou mettre à jour le code pour mettre en œuvre des stratégies de contrôle uniques ou s'adapter aux changements dans le processus industriel.

Principes opérationnels et flux de signaux

• Réception et traitement du signal: La carte est conçue pour gérer une gamme diversifiée de signaux d’entrée. Les signaux analogiques provenant de capteurs mesurant des paramètres tels que la température, la pression ou la vitesse sont reçus via des canaux d'entrée analogiques dédiés. Ces signaux sont ensuite conditionnés et convertis en valeurs numériques à l'aide d'un circuit de conversion analogique-numérique (ADC) intégré. Les signaux numériques provenant d'appareils tels que des commutateurs, des encodeurs ou d'autres capteurs numériques sont reçus via des canaux d'entrée numériques. Une fois ces signaux sous forme numérique, le microprocesseur les analyse en fonction de la logique de contrôle programmée. Cela implique de comparer les valeurs reçues à des seuils prédéfinis, d'effectuer des calculs et de déterminer les actions appropriées à entreprendre.
• Génération et sortie de signaux de contrôle: Sur la base de l'analyse des signaux d'entrée, le microprocesseur génère des signaux de contrôle qui sont envoyés via les canaux de sortie de la carte. Pour les composants nécessitant un contrôle analogique, tels que les variateurs de vitesse ou les actionneurs dotés d'interfaces d'entrée analogiques, les canaux de sortie analogiques de la carte produisent des signaux avec des niveaux de tension ou de courant spécifiques. Ces signaux de commande analogiques peuvent ajuster avec précision le fonctionnement des appareils connectés, par exemple en réglant la vitesse d'un moteur ou la position d'une vanne. Les canaux de sortie numérique sont utilisés pour envoyer des commandes binaires à des appareils tels que des relais, des électrovannes ou des affichages numériques. Cela permet des actions telles que l'activation ou la désactivation de circuits électriques, l'activation de fonctions spécifiques dans le système ou l'affichage d'informations d'état.

Caractéristiques : DS3800HFPG

• Entrées analogiques et numériques:
  • La carte est équipée d'un nombre important de canaux d'entrée analogiques, généralement capables de gérer plusieurs types de signaux analogiques. Ceux-ci peuvent inclure des signaux de tension dans les plages industrielles courantes telles que 0 à 10 VCC ou 0 à 5 VCC, ainsi que des signaux de courant tels que la norme 4 à 20 mA utilisée par de nombreux capteurs. Cela lui permet de s'interfacer avec une grande variété de capteurs mesurant des paramètres tels que la température, la pression, le débit, etc. Par exemple, il peut recevoir la tension de sortie d'un capteur de température pour surveiller la température d'un composant critique dans un processus industriel ou le signal de courant d'un débitmètre pour mesurer le débit d'un fluide.
  • Il comporte également de nombreux canaux d'entrée numériques pouvant accepter des signaux numériques binaires provenant de dispositifs tels que des interrupteurs de fin de course, des encodeurs numériques et des indicateurs d'état. Ces entrées numériques permettent à la carte de recueillir des informations sur la position, l'état ou la vitesse de rotation des composants mécaniques du système. Par exemple, un encodeur numérique connecté à un arbre moteur peut envoyer des signaux au DS3800HFPG via ces canaux d'entrée numériques pour fournir des informations en temps réel sur la vitesse de rotation et la position du moteur.
• Sorties analogiques et numériques:
  • Côté sortie, le DS3800HFPG offre une gamme de canaux de sortie analogiques. Ces canaux peuvent générer des signaux de commande analogiques avec des plages de tension ou de courant spécifiques, généralement comprises entre 0 et 10 V CC ou 0 et 20 mA. Cela permet un contrôle précis des actionneurs tels que les variateurs de vitesse, les positionneurs de vannes ou d'autres composants nécessitant une entrée analogique pour un fonctionnement précis. Par exemple, il peut envoyer un signal de tension variable à un contrôleur de vitesse de moteur pour ajuster la vitesse d'un moteur en fonction des exigences du processus industriel.
  • Plusieurs canaux de sortie numérique sont également disponibles. Ceux-ci sont utilisés pour envoyer des commandes numériques à des relais, des électrovannes, des affichages numériques ou d'autres appareils numériques. Les canaux de sortie numérique peuvent allumer ou éteindre des circuits électriques, activer des fonctions spécifiques du système ou afficher des informations d'état. Par exemple, une sortie numérique peut être utilisée pour contrôler une électrovanne qui régule le débit d'un fluide dans un pipeline ou pour allumer un voyant lumineux pour indiquer l'état de fonctionnement d'un composant particulier.

• Traitement et contrôle haute performance

• Microprocesseur puissant:
  • La carte est alimentée par un microprocesseur haute performance conçu pour gérer des algorithmes de contrôle complexes et gérer simultanément plusieurs signaux d'entrée et de sortie. L'architecture et la vitesse d'horloge du microprocesseur sont optimisées pour les applications de contrôle en temps réel, ce qui lui permet de traiter rapidement les données entrantes des capteurs, d'exécuter les calculs nécessaires basés sur la logique de contrôle programmée et d'envoyer des signaux de contrôle aux actionneurs en temps opportun. Par exemple, dans un système où des ajustements rapides de la vitesse du moteur sont nécessaires en fonction de conditions de charge changeantes, le microprocesseur peut analyser les entrées de capteur pertinentes et ajuster rapidement les signaux de sortie pour maintenir un fonctionnement stable.
  • Il dispose de fonctionnalités intégrées pour une gestion efficace des données, telles que la mise en mémoire tampon des données entrantes des capteurs avant le traitement et la gestion du flux de données entre les différents composants de la carte. Cela aide à coordonner le taux d'acquisition des données avec la vitesse de traitement et garantit qu'aucune donnée n'est perdue ou corrompue pendant le fonctionnement. De plus, il peut hiérarchiser les données en fonction de leur importance et de leur urgence. Par exemple, les lectures critiques des capteurs qui pourraient avoir un impact sur la sécurité ou les performances du système contrôlé, comme les valeurs de température ou de pression approchant des niveaux dangereux, reçoivent une priorité plus élevée et sont traitées immédiatement.
• Logique de contrôle programmable:
  • Le DS3800HFPG permet une personnalisation approfondie de sa logique de contrôle grâce à la programmation logicielle. Les ingénieurs peuvent adapter les algorithmes de contrôle aux exigences d'application spécifiques, telles que l'ajustement des caractéristiques vitesse-couple d'un moteur pour un processus industriel particulier, la mise en œuvre d'un séquençage spécifique pour les actionneurs dans une ligne de production automatisée ou l'optimisation de la stratégie de contrôle d'un système basé sur ses conditions de fonctionnement uniques. Cette programmabilité rend la carte hautement adaptable à différents types d'applications, que ce soit dans les secteurs de la fabrication, de l'énergie, des transports ou d'autres secteurs industriels.
  • La logique de contrôle peut être mise à jour ou modifiée selon les besoins, soit en reprogrammant les modules EPROM (Erasable Programmable Read-Only Memory) intégrés, soit par d'autres moyens logiciels. Cette flexibilité garantit que le conseil d'administration peut évoluer avec les besoins changeants du système industriel dont il fait partie et s'adapter aux nouveaux processus ou exigences au fil du temps.

• Plusieurs interfaces de communication

• Interface RS232:
  • La carte dispose d'une interface de communication RS232, utile pour les communications point à point à courte distance. Il peut prendre en charge des débits en bauds standard tels que 9 600, 19 200, 38 400 bits par seconde (bps), et peut souvent aller jusqu'à des débits plus élevés comme 115 200 bps en fonction de l'implémentation spécifique. L'interface RS232 est couramment utilisée pour la connexion à des outils de diagnostic locaux, des interfaces opérateur ou d'autres appareils nécessitant une communication directe et relativement simple avec le DS3800HFPG. Par exemple, les techniciens peuvent utiliser une connexion RS232 pour accéder aux informations de diagnostic de la carte ou pour configurer ses paramètres à l'aide d'un outil logiciel dédié sur un ordinateur portable ou un appareil portable situé à proximité.
• Interface RS485:
  • En plus du RS232, le DS3800HFPG dispose également d'une interface RS485. RS485 permet une communication multipoint sur de plus longues distances et peut prendre en charge plusieurs appareils connectés sur le même bus. Il est couramment utilisé pour l'intégration avec d'autres cartes de commande, capteurs ou actionneurs répartis dans une zone industrielle. Grâce à sa capacité à gérer des débits en bauds plus élevés et à prendre en charge plusieurs nœuds, le RS485 permet de créer un réseau d'appareils pouvant communiquer entre eux et avec le DS3800HFPG. Ceci est particulièrement utile dans les grandes installations industrielles où de nombreux composants doivent échanger des données et être contrôlés de manière coordonnée. Par exemple, dans une usine avec plusieurs entraînements de moteur et capteurs répartis dans différentes zones, l'interface RS485 peut être utilisée pour créer un réseau de communication permettant un contrôle et une surveillance centralisés de tous ces composants.
• Interface Ethernet:
  • L'interface Ethernet de la carte offre des capacités de communication réseau à haut débit. Il permet au DS3800HFPG de se connecter aux réseaux locaux (LAN) ou aux réseaux d'entreprise, permettant la surveillance et le contrôle à distance des systèmes connectés. Avec Ethernet, les données en temps réel telles que les relevés des capteurs, les informations sur l'état du contrôle et les messages d'alarme peuvent être transmises sur de longues distances et accessibles depuis une salle de contrôle centrale ou même depuis des emplacements hors site. Cette fonctionnalité est cruciale pour les applications dans lesquelles les opérateurs ou les ingénieurs doivent surveiller et gérer le fonctionnement des équipements à distance, améliorant ainsi l'efficacité et permettant une maintenance proactive. Par exemple, dans une centrale électrique comportant plusieurs turbines et équipements associés, l'interface Ethernet peut être utilisée pour surveiller à distance les performances de chaque turbine et envoyer des commandes de contrôle depuis une station de contrôle centrale pour ajuster leur fonctionnement selon les besoins.

• Conception robuste et flexible

• Système de connecteur modulaire:
  • Le DS3800HFPG utilise un système de connecteurs modulaires pour s'interfacer avec le variateur ou d'autres composants du système industriel. Cette conception modulaire facilite l'installation, le retrait et le remplacement de la carte, simplifiant ainsi les processus de maintenance et de mise à niveau. Par exemple, si la carte doit être remplacée en raison d'un dysfonctionnement ou pour passer à une version plus récente dotée de fonctionnalités améliorées, les connecteurs modulaires permettent une déconnexion et une reconnexion rapides et simples sans avoir besoin d'un recâblage approfondi ou d'une reconfiguration du système.
  • Les connecteurs modulaires offrent également une flexibilité en termes d'extension et de personnalisation du système. De nouveaux modules ou composants peuvent être ajoutés au système en les connectant simplement via les connecteurs appropriés, permettant aux utilisateurs d'adapter le système à l'évolution des exigences ou d'intégrer des fonctionnalités supplémentaires au fil du temps.
• Compatibilité avec l'écosystème GE:
  • La carte est conçue pour être compatible avec d'autres produits et systèmes GE, ce qui constitue un avantage significatif dans les environnements industriels où une solution de contrôle unifiée et intégrée est souvent souhaitée. Il peut fonctionner de manière transparente avec les variateurs, moteurs, capteurs et autres composants de contrôle de GE, permettant ainsi la création de systèmes de contrôle industriel complets et cohérents. Par exemple, il peut être associé à des moteurs GE pour fournir un contrôle précis de leur vitesse et de leur couple, et intégré aux capteurs GE pour recueillir des données précises sur l'environnement d'exploitation et l'état du système. Cette compatibilité simplifie la conception, l'installation et la maintenance du système, car tous les composants sont conçus pour fonctionner ensemble efficacement.

• Adaptabilité environnementale

• Large plage de température:
  • Le DS3800HFPG est conçu pour fonctionner de manière fiable dans une large plage de températures, généralement de -20°C à +60°C. Cette large tolérance de température lui permet de fonctionner dans divers environnements industriels, depuis les emplacements extérieurs froids comme les parcs éoliens ou les sous-stations électriques dans les climats plus froids jusqu'aux installations de fabrication ou aux usines de transformation chaudes et humides. Les composants et matériaux utilisés dans sa construction sont soigneusement sélectionnés pour conserver leurs propriétés électriques et mécaniques sur cette plage de températures, garantissant ainsi des performances constantes sans dégradation significative due aux variations de température.
• Résistance aux facteurs environnementaux:
  • Il est conçu pour résister à d’autres facteurs environnementaux couramment rencontrés en milieu industriel. Le boîtier de la carte et les composants internes sont protégés contre la poussière, l'humidité et les interférences électromagnétiques. Par exemple, il dispose d'une étanchéité et d'un blindage appropriés pour empêcher la pénétration de poussière qui pourrait provoquer des courts-circuits ou affecter les performances des composants électriques. Il intègre également des mesures visant à minimiser l'impact des champs électromagnétiques des équipements à proximité, garantissant ainsi un traitement et une communication stables du signal. De plus, il peut gérer les vibrations et les chocs mécaniques pouvant survenir dans les environnements industriels, ce qui le rend adapté aux applications où l'équipement peut être soumis à des mouvements ou à une manipulation brutale.

• Capacités de diagnostic et de surveillance

• Tests et diagnostics embarqués:
  • La carte est équipée de points de test intégrés et de fonctionnalités de diagnostic qui facilitent le dépannage et la maintenance. Les points de test offrent aux techniciens un accès direct aux principaux signaux électriques de la carte, leur permettant de mesurer les tensions, de vérifier l'intégrité des signaux et d'identifier les problèmes potentiels. De plus, la carte peut disposer de programmes de diagnostic ou de micrologiciels capables de détecter et de signaler des erreurs, telles que des échecs de communication, des dysfonctionnements de capteurs ou des problèmes de composants internes. Cette capacité de diagnostic embarquée permet d'identifier rapidement les problèmes et de réduire les temps d'arrêt des systèmes industriels.
• Surveillance de l'état et rapports:
  • Le DS3800HFPG peut surveiller en permanence l'état des appareils connectés et le processus industriel qu'il contrôle. Il peut collecter des données sur des paramètres tels que la vitesse du moteur, la position de l'actionneur, les lectures des capteurs, etc., et transmettre ces informations aux systèmes de contrôle de niveau supérieur ou aux interfaces opérateur. Cela permet aux opérateurs et aux ingénieurs de suivre les performances du système, de détecter toute condition anormale et de prendre les mesures appropriées en temps opportun. Par exemple, si la vitesse d'un moteur commence à s'écarter de la valeur définie ou si une lecture du capteur indique un problème potentiel, la carte peut générer une alarme ou un message d'alerte qui est communiqué au personnel concerné pour une enquête plus approfondie et une action corrective.

Paramètres techniques : DS3800HFPG

Caractéristiques électriques

• Alimentation: La carte fonctionne généralement sur une plage de tension spécifique, qui est souvent de l'ordre de [X] volts CC, avec une tolérance de ±[X] volts pour garantir un fonctionnement stable dans des conditions normales d'alimentation industrielle.
• Consommation actuelle: Le courant de fonctionnement normal est d'environ [X] ampères et le courant maximum pendant le fonctionnement de pointe ne dépasse pas [X] ampères, ce qui aide à déterminer la capacité d'alimentation et les exigences de protection.

Processeur et mémoire

• Microprocesseur: Il est équipé d'un microprocesseur [modèle spécifique], doté d'une fréquence d'horloge de [X] MHz, permettant un traitement rapide des données et l'exécution d'instructions pour répondre aux exigences de contrôle en temps réel du système d'entraînement.
• Mémoire: Il contient plusieurs modules EPROM (effacement programmable en lecture seule) d'une capacité de stockage totale de [X] kilo-octets, utilisés pour stocker le micrologiciel et le code de programmation.

Connecteurs

• Connecteur 34 broches: Situé à l'avant de la carte, il est utilisé pour se connecter à d'autres appareils ou sous-systèmes du système d'entraînement, chaque broche ayant une définition de fonction spécifique, telle que la transmission de signaux de commande, de signaux de capteur et d'alimentation.
• Connecteur 40 broches: Disposé sur la surface de la carte, il fournit des interfaces de connexion supplémentaires pour étendre les fonctionnalités de la carte ou se connecter à des équipements externes de surveillance et de diagnostic.

Applications : DS3800HFPG

• • Dans les usines de fabrication automobile, le DS3800HFPG est utilisé pour contrôler avec précision les moteurs qui entraînent les bandes transporteuses, les bras robotiques et d'autres composants mécaniques. Pour les bandes transporteuses, il ajuste la vitesse et le mouvement en fonction de la séquence de production et de la présence de pièces automobiles détectées par des capteurs. Pour les bras robotiques, il contrôle les moteurs dans les articulations pour permettre un positionnement et un mouvement précis pour des tâches telles que le soudage, la peinture et l'assemblage. Cela garantit un déroulement fluide et efficace du processus de production, avec une répétabilité et une qualité élevées.
  • Dans la fabrication électronique, il peut gérer les moteurs des machines de transfert qui manipulent de minuscules composants. En recevant les signaux des systèmes de vision et des capteurs de position, la carte contrôle avec précision le mouvement des têtes robotiques pour placer avec précision les composants sur les circuits imprimés, maintenant ainsi un débit de production élevé et minimisant les erreurs.
• Machines-outils:
  • Dans les fraiseuses, les tours et les rectifieuses, le DS3800HFPG contrôle les moteurs de broche et les entraînements d'avance. Il prend en compte les données de capteurs qui mesurent les forces de coupe, l'usure des outils et les dimensions de la pièce. Sur la base de ces données, il ajuste la vitesse de rotation de la broche et la vitesse d'avance de l'outil de coupe pour optimiser le processus d'usinage. Par exemple, il peut ralentir la vitesse de broche si des forces de coupe excessives sont détectées pour éviter la casse de l'outil et garantir la précision des pièces usinées.
  • Dans les machines-outils CNC (Computer Numerical Control), il sert de composant clé pour l’exécution des instructions programmées. Il traduit les commandes numériques du contrôleur CNC en signaux de commande moteur précis pour les axes de la machine, permettant la production de pièces complexes et de haute précision avec des tolérances serrées.

Systèmes d'automatisation des bâtiments et de CVC

• Dans les grands bâtiments commerciaux, le DS3800HFPG est utilisé pour contrôler les moteurs des ventilateurs, des pompes et des compresseurs du système CVC. Il reçoit les entrées des capteurs de température, des capteurs d'humidité et des capteurs de présence situés dans tout le bâtiment. Sur la base de ces informations, il ajuste la vitesse et le fonctionnement des composants CVC pour maintenir un environnement intérieur confortable tout en optimisant la consommation d'énergie. Par exemple, si une zone particulière du bâtiment est inoccupée, le conseil peut réduire la vitesse des ventilateurs ou éteindre le compresseur dans cette zone pour économiser de l'énergie. Lorsque la température ou l'humidité dans une zone dépasse les niveaux de confort définis, cela peut augmenter le fonctionnement des composants CVC concernés pour ramener les conditions dans la plage souhaitée.
• Dans les installations industrielles où un contrôle environnemental précis est requis, comme dans les salles blanches ou les laboratoires, le DS3800HFPG contrôle les systèmes CVC avec une précision encore plus élevée. Il peut gérer les débits d’air, les gradients de température et les niveaux d’humidité pour répondre aux exigences strictes de ces environnements spécialisés. Par exemple, dans une salle blanche de fabrication de semi-conducteurs, il garantit que la température et l’humidité sont maintenues dans des tolérances extrêmement étroites afin d’éviter toute interférence avec le processus de fabrication.

Industrie pétrolière et gazière

• Dans les plates-formes de forage terrestres et offshore, le DS3800HFPG contrôle les moteurs qui entraînent les trépans, les pompes à boue et d'autres équipements. Il reçoit les données de capteurs qui mesurent le couple du foret, le débit de boue et la pression dans le système de forage. Sur la base de ces données, il ajuste les vitesses et la puissance du moteur pour maintenir des conditions de forage optimales. Par exemple, si le trépan rencontre une formation de roche dure et que le couple augmente, la carte peut augmenter la puissance du moteur de forage pour maintenir la progression du forage stable. Il surveille également toute condition anormale, telle qu'une vibration excessive ou un changement soudain de pression, et prend les mesures appropriées, comme réduire la puissance du moteur ou arrêter l'équipement, pour éviter tout dommage et garantir la sécurité de l'opération de forage.
• Dans les opérations d’extraction de pétrole et de gaz, il contrôle les moteurs qui entraînent les compresseurs utilisés pour faire remonter les hydrocarbures à la surface. La carte traite les signaux des capteurs de pression dans la tête de puits et des capteurs de débit dans les lignes de production pour ajuster le fonctionnement du compresseur. Cela garantit que le pétrole et le gaz sont extraits et transportés efficacement, et peut également répondre aux changements dans les conditions du réservoir ou aux exigences de production en modifiant la vitesse et la puissance du compresseur.

• Dans les systèmes de pipelines destinés au transport de pétrole et de gaz, le DS3800HFPG contrôle les moteurs qui entraînent les stations de compression le long du pipeline. Il reçoit les données des capteurs de pression et des capteurs de débit dans le pipeline pour maintenir la pression et le débit requis. En ajustant les vitesses des moteurs et la puissance des compresseurs, il garantit le transport fluide des hydrocarbures sur de longues distances. Il surveille également l'état des moteurs et de l'ensemble du système de pipeline, détectant des problèmes tels que des fuites ou des chutes de pression et prenant des mesures correctives telles que l'arrêt de sections du pipeline ou l'ajustement du fonctionnement du compresseur pour résoudre les problèmes.
• Dans les installations de stockage telles que les réservoirs de pétrole et les cavernes de stockage de gaz, il contrôle les moteurs qui alimentent les pompes pour remplir et vider les réservoirs et les systèmes de ventilation pour maintenir une qualité d'air sûre. La carte traite les signaux des capteurs de niveau dans les réservoirs et des capteurs de qualité de l'air dans les zones de stockage pour faire fonctionner ces moteurs de manière coordonnée, garantissant ainsi des opérations de stockage sûres et efficaces.

• Dans les raffineries, le DS3800HFPG contrôle les moteurs qui entraînent les pompes, les compresseurs et autres équipements dans différentes unités de traitement. Il reçoit les données de capteurs qui mesurent les débits, les températures et les pressions des fluides dans les processus de raffinage. Sur la base de ces informations, il ajuste le fonctionnement des moteurs pour optimiser le processus de raffinage. Par exemple, dans une colonne de distillation, il contrôle la pompe de reflux pour maintenir le taux de reflux correct pour une séparation efficace des produits pétroliers. Il surveille également les moteurs pour détecter tout signe d'usure ou de dysfonctionnement afin de garantir le fonctionnement continu et efficace de la raffinerie.
• Dans les usines pétrochimiques, où des réactions chimiques complexes ont lieu pour produire des plastiques, des engrais et d'autres produits, le DS3800HFPG contrôle les moteurs qui entraînent les réacteurs, les mélangeurs et autres équipements critiques. Il traite les signaux des capteurs qui mesurent les paramètres de réaction tels que la température, la pression et la vitesse d'agitation pour ajuster le fonctionnement du moteur et maintenir les conditions de fonctionnement appropriées pour les réactions chimiques. Cela permet de produire de manière cohérente des produits pétrochimiques de haute qualité tout en protégeant l’équipement contre les dommages potentiels dus à des conditions anormales.

Transport

• Dans les trains électriques et les métros, le DS3800HFPG joue un rôle essentiel dans le contrôle de traction. Il contrôle les moteurs qui entraînent les roues du train, recevant les entrées des capteurs de vitesse, les commandes d'accélérateur de la console du conducteur et d'autres paramètres du système. Sur la base de ces informations, il ajuste la puissance fournie aux moteurs pour atteindre la vitesse et l'accélération souhaitées. Pendant le freinage, il peut gérer le processus de freinage par récupération, en reconvertissant l'énergie cinétique du train en énergie électrique et en la réinjectant dans le réseau électrique ou en la stockant dans des systèmes de stockage d'énergie embarqués.
• Il est également utilisé pour contrôler les systèmes auxiliaires du train, tels que les unités de climatisation, les ventilateurs et les mécanismes d'ouverture et de fermeture des portes. Le tableau traite les signaux des capteurs de température, des capteurs de pression et des capteurs de position de porte pour garantir que ces systèmes fonctionnent correctement et maintiennent un environnement confortable et sûr pour les passagers.

• Dans les voitures électriques, les bus et autres véhicules électriques, le DS3800HFPG contrôle les moteurs électriques qui entraînent les roues. Il s'interface avec la pédale d'accélérateur, la pédale de frein et d'autres capteurs du véhicule pour déterminer les intentions du conducteur et ajuster la puissance du moteur en conséquence. Il gère également le système de gestion de la batterie pour garantir une utilisation efficace du stockage d'énergie du véhicule et peut contrôler d'autres composants tels que le système de direction assistée et les systèmes de chauffage et de refroidissement pour optimiser les performances globales et le confort du véhicule.

Production d'énergie et d'électricité

• Dans les éoliennes, le DS3800HFPG est crucial pour le contrôle du pas des pales. Il reçoit les entrées des capteurs de vitesse du vent, des capteurs de direction du vent et d'autres capteurs environnementaux situés sur la nacelle de la turbine. Sur la base de ces informations, il ajuste l’angle d’inclinaison des pales pour optimiser la capture de puissance. Lorsque la vitesse du vent est faible, il peut modifier le pas pour augmenter l'efficacité aérodynamique et la vitesse de rotation de la turbine. Lorsque la vitesse du vent est trop élevée, il peut ajuster le pas pour réduire la charge sur les pales et protéger la turbine des dommages.
• Il contrôle également le mécanisme de lacet de l'éolienne pour garantir que l'éolienne soit toujours face au vent. En traitant les signaux des capteurs de direction du vent, il envoie des commandes au moteur de lacet pour faire tourner la nacelle, maximisant ainsi l'efficacité de conversion d'énergie de l'éolienne.

• Dans les centrales solaires photovoltaïques (PV), le DS3800HFPG contrôle les onduleurs qui convertissent le courant continu (DC) généré par les panneaux solaires en courant alternatif (AC) pour la connexion au réseau. Il surveille la tension et le courant de sortie des panneaux solaires et ajuste le fonctionnement de l'onduleur pour maintenir une conversion de puissance stable et efficace. Par exemple, il peut optimiser la fréquence de commutation de l'électronique de puissance de l'onduleur en fonction de la puissance de sortie en temps réel et des conditions du réseau.
• Dans les centrales solaires thermiques où les turbines à vapeur sont entraînées par la chaleur récupérée de l'énergie solaire, le DS3800HFPG contrôle le fonctionnement de la turbine. Il prend en compte les données des capteurs de température dans les échangeurs de chaleur et les conduites de vapeur et ajuste le débit de vapeur et la vitesse de la turbine pour correspondre à la demande d'énergie et garantir une production d'énergie stable.

Personnalisation :DS3800HFPG

• • Adaptation de l'algorithme de contrôle: En fonction des exigences uniques de l'application, le micrologiciel peut être personnalisé pour mettre en œuvre des algorithmes de contrôle spécialisés. Par exemple, dans un processus de fabrication très précis où la vitesse et la position d'un moteur doivent être contrôlées avec une extrême précision, des algorithmes personnalisés peuvent être développés pour tenir compte de facteurs tels que les variations de charge, le jeu mécanique et les exigences de réponse dynamique. Dans une application d'éolienne, le micrologiciel peut être modifié pour incorporer des algorithmes avancés de contrôle du pas qui prennent en compte non seulement la vitesse et la direction du vent, mais également les paramètres d'état de la turbine et les exigences d'intégration du réseau afin d'optimiser la production d'énergie et d'assurer la longévité de l'éolienne.
  • Détection des défauts et personnalisation de la gestion: Le micrologiciel peut être programmé pour détecter et répondre à des défauts spécifiques de manière personnalisée. Dans une configuration industrielle où certains capteurs sont plus sujets aux pannes ou où des modes de défaillance particuliers ont différents niveaux de criticité, une logique personnalisée peut être ajoutée. Par exemple, dans une usine chimique où un moteur contrôlé par le DS3800HFPG entraîne une pompe critique, le micrologiciel peut être configuré pour donner la priorité à la détection des problèmes liés aux capteurs liés à la température et à la pression dans l'environnement de fonctionnement de la pompe. En cas de panne, il peut déclencher des actions spécifiques telles que l'arrêt du moteur dans une séquence contrôlée pour éviter les fuites de produits chimiques ou les dommages à l'équipement.
  • Intégration du protocole de communication: Pour s'intégrer de manière transparente aux systèmes existants qui utilisent divers protocoles de communication, le micrologiciel du DS3800HFPG peut être mis à jour pour prendre en charge des protocoles supplémentaires ou spécialisés. Si une installation industrielle dispose d'un équipement existant qui repose sur un ancien protocole série, le micrologiciel peut être personnalisé pour permettre la communication avec de tels appareils. Dans une usine moderne compatible avec l'Industrie 4.0 visant un partage complet de données et une surveillance à distance, le micrologiciel peut être amélioré pour fonctionner avec les protocoles IoT (Internet des objets) tels que MQTT ou CoAP, permettant à la carte d'envoyer des données en temps réel aux plates-formes cloud et recevoir des commandes d’opérateurs distants ou de systèmes d’analyse automatisés.
  • Personnalisation du traitement des données et des analyses: Le micrologiciel peut être optimisé pour les tâches personnalisées de traitement des données et d'analyse pertinentes pour l'application. Dans une centrale solaire, il pourrait être personnalisé pour analyser les tendances de production d'énergie au cours de différentes saisons et conditions météorologiques, en utilisant des données historiques pour prédire les besoins de maintenance et optimiser les performances des onduleurs contrôlés par la carte. Dans une opération d'extraction de pétrole et de gaz, un micrologiciel personnalisé peut calculer des indicateurs de performance clés sur la base de plusieurs entrées de capteurs, telles que l'efficacité des compresseurs entraînés par le DS3800HFPG dans diverses conditions de réservoir, fournissant ainsi des informations précieuses pour l'amélioration des processus et la gestion des ressources.
• Personnalisation de l’interface utilisateur et de l’affichage des données:
  • Création de tableaux de bord personnalisés: Les opérateurs ont souvent besoin d'informations spécifiques présentées dans un format particulier en fonction de leurs responsabilités et de la nature du processus industriel. La programmation personnalisée peut être utilisée pour créer des tableaux de bord personnalisés sur l'interface homme-machine (IHM) du DS3800HFPG. Dans une application de contrôle de traction ferroviaire, le tableau de bord peut afficher en temps réel la vitesse du train, la consommation électrique du moteur et des informations détaillées sur l'état du système de freinage, le tout organisé de manière à permettre à l'opérateur d'évaluer rapidement les performances et la sécurité du train. Dans une usine de traitement d'eau, le tableau de bord pourrait se concentrer sur des paramètres tels que les débits d'eau à différentes étapes du processus de traitement, les niveaux de dosage de produits chimiques et l'état de santé des pompes et des mélangeurs, permettant ainsi aux opérateurs de prendre des décisions éclairées concernant les ajustements du processus.
  • Enregistrement des données et personnalisation des rapports: L'appareil peut être configuré pour enregistrer des données spécifiques cruciales pour la maintenance et l'analyse des performances de l'application. Dans le contexte d'un véhicule électrique, la fonctionnalité d'enregistrement des données peut être personnalisée pour enregistrer des détails tels que la température du moteur pendant différents modes de conduite, les variations de l'état de charge de la batterie et la répartition de l'énergie entre les différents systèmes du véhicule. Des rapports personnalisés peuvent ensuite être générés à partir de ces données enregistrées, fournissant aux techniciens et ingénieurs du véhicule des informations précieuses pour diagnostiquer les problèmes, planifier la maintenance préventive et optimiser les performances globales du véhicule. Dans un système d'automatisation de bâtiment, les rapports pourraient être personnalisés pour montrer la relation entre la consommation d'énergie et les modèles d'occupation dans différentes zones d'un bâtiment, aidant ainsi les gestionnaires d'installations à prendre des décisions éclairées sur le fonctionnement du système CVC et les stratégies de gestion de l'énergie.

Personnalisation du matériel

• Personnalisation de la configuration des entrées/sorties (E/S):
  • Adaptation des entrées analogiques: En fonction des types de capteurs utilisés dans une application particulière, les canaux d'entrée analogiques du DS3800HFPG peuvent être personnalisés. Si un processus industriel spécialisé utilise des capteurs dotés de plages de tension ou de courant uniques pour mesurer des paramètres physiques spécifiques, des circuits de conditionnement de signal supplémentaires peuvent être ajoutés. Par exemple, dans une expérience d'un laboratoire de recherche impliquant des mesures de température ultra-précises, où un capteur personnalisé produit une plage de tension différente de la plage d'entrée analogique standard de la carte, des résistances personnalisées, des amplificateurs ou des diviseurs de tension peuvent être intégrés pour garantir une précision. acquisition de signaux.
  • Personnalisation des entrées/sorties numériques: Les canaux d'entrée et de sortie numériques peuvent être modifiés pour s'adapter aux connexions spécifiques de l'appareil. Dans les applications où des capteurs ou actionneurs numériques personnalisés avec des niveaux de tension ou des exigences logiques non standard sont utilisés, des décaleurs de niveau ou des circuits tampons supplémentaires peuvent être incorporés. Par exemple, dans une installation critique pour la sécurité d'une centrale nucléaire, où certains composants numériques ont des caractéristiques électriques spécifiques pour des raisons de sécurité et de fiabilité, les canaux d'E/S numériques du DS3800HFPG peuvent être personnalisés pour garantir une communication correcte avec ces composants.
  • Personnalisation de l'entrée de puissance: Dans les environnements industriels avec des configurations d'alimentation non standard, la puissance absorbée du DS3800HFPG peut être adaptée. Si une usine dispose d'une source d'alimentation avec une tension ou un courant nominal qui diffère des options typiques prises en charge par la carte (par exemple, une tension continue unique ou une tension alternative avec des caractéristiques de fréquence et de phase spécifiques), des modules de conditionnement d'énergie tels que des convertisseurs DC-DC ou des régulateurs de tension peuvent être ajoutés pour garantir que la carte reçoive une alimentation stable et appropriée. Dans une plate-forme pétrolière offshore dotée d'un système complexe de production et de distribution d'énergie soumis à d'importantes fluctuations de tension, des solutions d'entrée d'alimentation personnalisées peuvent être mises en œuvre pour protéger le DS3800HFPG des surtensions et garantir son fonctionnement fiable.
• Modules complémentaires et extension:
  • Modules de surveillance améliorés: Pour améliorer les capacités de diagnostic et de surveillance, des modules de capteurs supplémentaires peuvent être ajoutés à la configuration DS3800HFPG. Dans une centrale électrique où un moteur contrôlé par la carte est essentiel pour le fonctionnement global, des capteurs de vibrations supplémentaires avec une plus grande précision ou des capteurs permettant de détecter les premiers signes d'usure des composants (tels que des capteurs de débris d'usure) peuvent être intégrés. Ces données supplémentaires du capteur peuvent ensuite être traitées par la carte et utilisées pour une surveillance de l'état plus complète et une alerte précoce des pannes potentielles. Dans une usine de transformation alimentaire où l'hygiène est de la plus haute importance et où le DS3800HFPG contrôle les moteurs des équipements de mélange et de pompage, des capteurs d'analyse de gaz peuvent être ajoutés pour surveiller la qualité de l'air autour de l'équipement et détecter toute contamination potentielle pouvant affecter la qualité du produit.
  • Modules d'extension de communication: Si le système industriel dispose d'une infrastructure de communication existante ou spécialisée avec laquelle le DS3800HFPG doit s'interfacer, des modules d'extension de communication personnalisés peuvent être ajoutés. Cela pourrait impliquer l'intégration de modules pour prendre en charge les anciens protocoles de communication série qui sont encore utilisés dans certaines installations ou l'ajout de capacités de communication sans fil pour la surveillance à distance dans les zones difficiles d'accès de l'usine ou pour l'intégration avec des équipes de maintenance mobiles. Dans un grand parc éolien réparti sur une vaste zone, des modules de communication sans fil peuvent être ajoutés au DS3800HFPG pour permettre aux opérateurs de surveiller à distance l'état des différentes éoliennes et de communiquer avec le tableau depuis une salle de contrôle centrale ou lors d'inspections sur site.

Personnalisation basée sur les exigences environnementales

• Personnalisation du boîtier et de la protection:
  • Adaptation aux environnements difficiles: Dans les environnements industriels particulièrement difficiles, tels que ceux présentant des niveaux élevés de poussière, d'humidité, de températures extrêmes ou d'exposition à des produits chimiques, le boîtier physique du DS3800HFPG peut être personnalisé. Des revêtements, joints et joints spéciaux peuvent être ajoutés pour améliorer la protection contre la corrosion, la pénétration de poussière et l'humidité. Par exemple, dans une centrale solaire située dans le désert, où les tempêtes de poussière sont fréquentes, le boîtier peut être conçu avec des caractéristiques anti-poussière améliorées et des filtres à air pour maintenir les composants internes de la carte propres. Dans une usine de traitement chimique où il existe un risque d'éclaboussures et de fumées chimiques, le boîtier peut être fabriqué à partir de matériaux résistants à la corrosion chimique et scellé pour empêcher toute substance nocive d'atteindre les composants internes du tableau de commande.
  • Personnalisation de la gestion thermique: En fonction des conditions de température ambiante du milieu industriel, des solutions de gestion thermique personnalisées peuvent être intégrées. Dans une installation située dans un climat chaud où la carte de commande peut être exposée à des températures élevées pendant des périodes prolongées, des dissipateurs de chaleur supplémentaires, des ventilateurs de refroidissement ou même des systèmes de refroidissement liquide (le cas échéant) peuvent être intégrés dans le boîtier pour maintenir l'appareil dans son plage de température de fonctionnement optimale. Dans une centrale électrique à climat froid, des éléments chauffants ou une isolation peuvent être ajoutés pour garantir que le DS3800HFPG démarre et fonctionne de manière fiable même à des températures glaciales.

Personnalisation pour les normes et réglementations spécifiques de l’industrie

• Personnalisation de la conformité:
  • Exigences des centrales nucléaires: Dans les centrales nucléaires, qui ont des normes de sécurité et réglementaires extrêmement strictes, le DS3800HFPG peut être personnalisé pour répondre à ces demandes spécifiques. Cela peut impliquer l'utilisation de matériaux et de composants durcis aux radiations, la soumission de processus de tests et de certification spécialisés pour garantir la fiabilité dans des conditions nucléaires, et la mise en œuvre de fonctionnalités redondantes ou de sécurité intégrée pour se conformer aux exigences de sécurité élevées de l'industrie. Dans un navire militaire à propulsion nucléaire, par exemple, le tableau de commande devrait répondre à des normes de sécurité et de performance strictes pour garantir le fonctionnement sûr des systèmes du navire qui s'appuient sur le DS3800HFPG pour le contrôle du moteur.
  • Normes aérospatiales et aéronautiques: Dans les applications aérospatiales, il existe des réglementations spécifiques concernant la tolérance aux vibrations, la compatibilité électromagnétique (CEM) et la fiabilité en raison de la nature critique des opérations aériennes. Le DS3800HFPG peut être personnalisé pour répondre à ces exigences. Par exemple, il faudra peut-être le modifier pour avoir des caractéristiques améliorées d’isolation des vibrations et une meilleure protection contre les interférences électromagnétiques afin de garantir un fonctionnement fiable pendant le vol. Dans un processus de fabrication de moteurs d'avion, le tableau de commande devrait se conformer à des normes aéronautiques strictes en matière de qualité et de performances afin de garantir la sécurité et l'efficacité des moteurs et des systèmes associés qui interagissent avec le DS3800HFPG.

Assistance et services :DS3800HFPG

Notre équipe d'assistance technique est disponible pour répondre à toutes vos questions ou problèmes que vous pourriez rencontrer avec notre autre produit. Nous proposons une gamme de services comprenant :

• Assistance téléphonique pendant les heures ouvrables
• Assistance par e-mail avec un temps de réponse de 24 heures ou moins
• Documentation en ligne et FAQ
• Prise en charge du bureau à distance pour des problèmes plus complexes

Nous proposons également des services de formation et de conseil pour vous aider à tirer le meilleur parti de votre autre produit. Contactez-nous pour en savoir plus.
